1. Что такое как работает теплообменник
Теплообменник передаёт энергию через стенку, которая разделяет потоки и не допускает их прямого смешения. Один контур отдаёт тепло, другой принимает его; направление и свойства сред задают температурный напор. Конструкция может использовать пластины, трубы или спиральные каналы.
Результат зависит от чистоты поверхности, площади контакта, скорости и характера движения. Отложения добавляют сопротивление стенке и сужают проход, а неправильное распределение потока оставляет часть поверхности малоиспользуемой. Поэтому устройство рассматривают вместе с входами, выходами, арматурой и измерительными точками.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Среды входят в раздельные каналы и движутся вдоль теплообменной поверхности. В противоточном режиме горячий и холодный потоки направлены навстречу, в попутном — в одну сторону. Стенка принимает тепло с одной стороны и отдаёт его другой, сохраняя разделение контуров.
Перед пуском проверяют заполнение, удаление воздуха, направление движения и состояние фильтров. Во время работы сравнивают температуры и давление на входе и выходе. Несоответствие указывает на загрязнение, подсос, закрытый участок или ошибку в подключении, а не обязательно на неисправность самого корпуса.
- Шаг 1Горячий теплоноситель поступает в канал и отдает тепло стенке.
- Шаг 2Теплопроводность стенки обеспечивает перенос энергии внутрь.
- Шаг 3Конвекция передает энергию от стенки холодному теплоносителю.
- Шаг 4Разность температур на входах и выходах определяет напор.
- Шаг 5Чистота поверхностей влияет на общий коэффициент теплопередачи.
3. Ключевые параметры
В расчёте учитывают давление, температуру, расход, скорость, толщину стенки, материал и площадь поверхности. Толщина влияет на тепловое сопротивление и прочность, а скорость связывает интенсивность теплоотдачи с гидравлическими потерями. Для каждой среды параметры проверяют отдельно.
Паспортное ограничение относится к конкретному исполнению и не переносится автоматически на обвязку. Совместимость материалов оценивают для рабочей среды, очистки и режима запуска. Фактические значения снимают в устойчивом состоянии и сопоставляют с расчётной схемой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура нагрева | 90 °C | °C | инженерная практика; сверить по паспорту |
| Толщина стенки | 1 мм | мм | инженерная практика; сверить по паспорту |
| Скорость потока | 1 м/с | м/с | инженерная практика; сверить по паспорту |

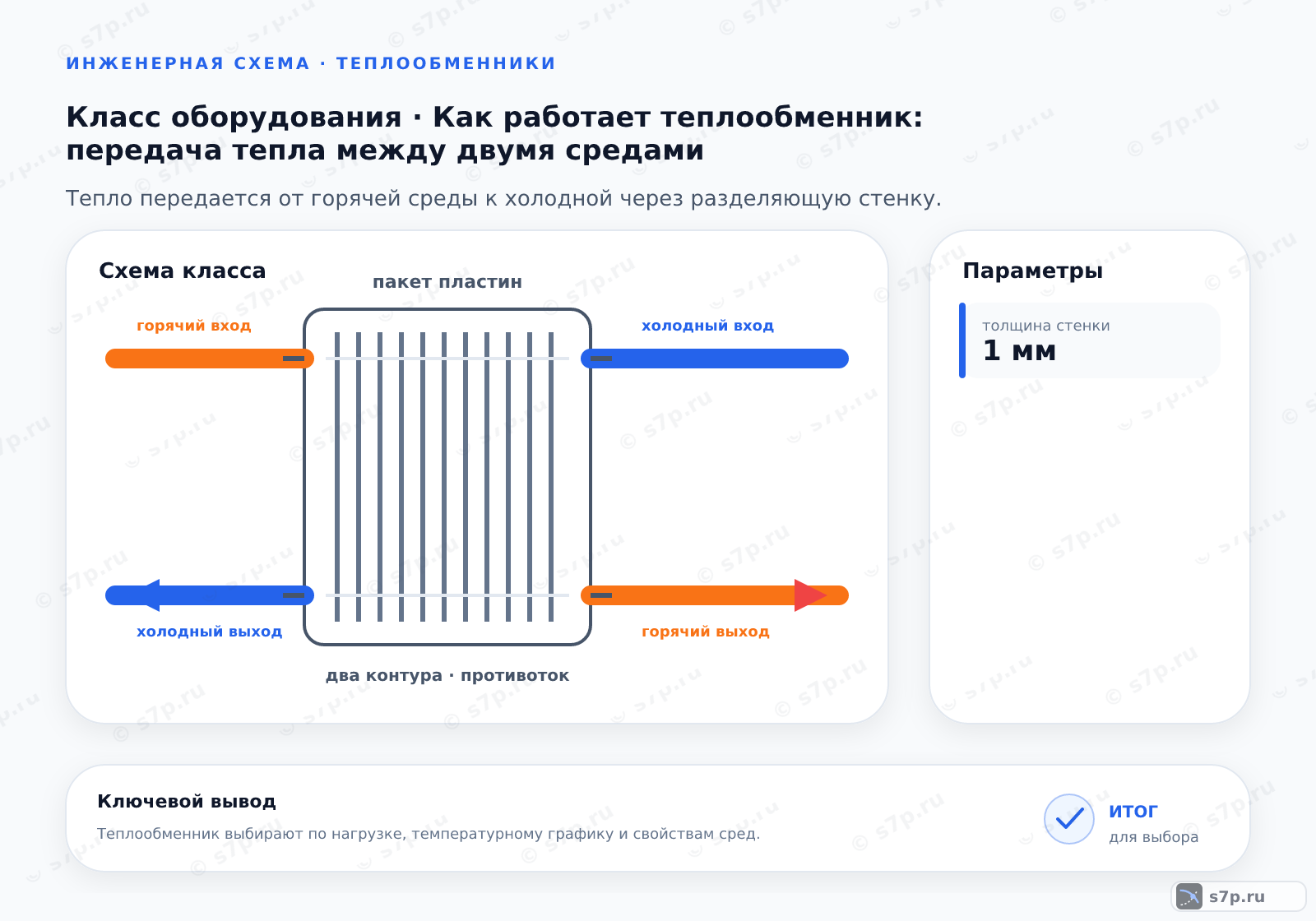

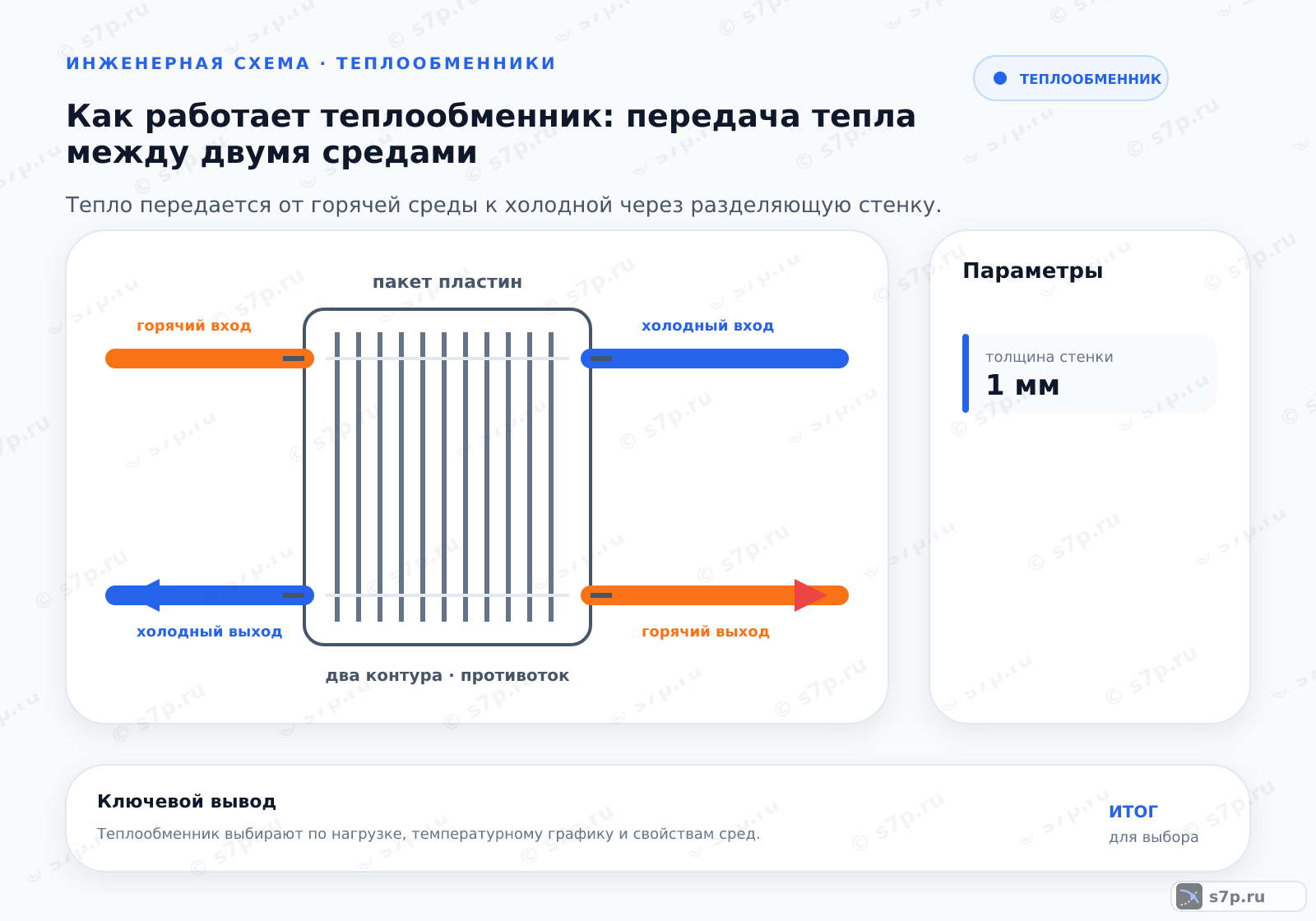

4. Схема движения потоков и передачи тепла в аппарате
Схема начинается с входных патрубков, проходит через каналы и заканчивается выходами каждого контура. Потоки разделены стенкой, а тепловой обмен идёт по всей доступной поверхности. Обвязка определяет, будет ли движение противоточным или попутным, и какие участки можно отключить для обслуживания.
Для проверки снимают температуру и давление на соответствующих входах и выходах. Если тепловой результат изменился при прежнем расходе, ищут загрязнение, воздух, обходной поток или нарушение контакта со стенкой. Наблюдения сопоставляют с направлением каналов и показаниями соседних приборов.
5. Виды и разновидности
Пластинчатые аппараты дают плотную компоновку и доступ к пакету в разборном исполнении. Трубчатые разделяют среды стенками труб и подходят для схем с иными требованиями к давлению и загрязнению. Спиральные используют длинные изогнутые каналы, где поток идёт по компактной поверхности.
Разновидность выбирают по средам, температуре, давлению, доступной площади и способу очистки. Для каждого исполнения проверяют материалы, герметичность, сопротивление и возможность осмотра. Название конструкции не заменяет сопоставление с рабочим режимом и реальной обвязкой.
| Значение | Источник |
|---|---|
| Кожухотрубный: высокая прочность, большие габариты. | инженерная практика; сверить по паспорту |
| Пластинчатый: компактность, легкая разборка. | инженерная практика; сверить по паспорту |
| С винтовой змеевиком: устойчивость к загрязнению. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Противоточное движение поддерживает температурный напор по длине поверхности и помогает использовать её равномернее. Загрязнение добавляет слой с низкой теплопроводностью, ухудшает передачу тепла и одновременно увеличивает сопротивление проходу.
Очистка стенок возвращает рабочую поверхность только при подходящем методе и сохранённых материалах. После операции проверяют отсутствие течи, удаление остатков раствора и правильность направления потоков. Изменение скорости или температуры оценивают вместе с перепадом давления.
7. Частые ошибки и на что смотреть
Опасные режимы возникают при превышении давления, резком нагреве, наличии воздуха и кавитации насоса. Они создают нагрузку на стенки, соединения и прокладки. Ошибка в направлении потока или закрытая арматура дополнительно нарушают тепловой баланс и повышают локальное сопротивление.
Перед изменением режима проверяют заполнение, фильтры, плавность запуска, давление и фактическую схему подключения. При шуме, вибрации или скачке температуры сначала исключают гидравлическую причину. Аппарат возвращают в работу после контроля герметичности и устойчивости показаний.
Частые вопросы
Как тепло передаётся без смешения сред?
Среды идут по раздельным каналам, а между ними находится стенка из материала, проводящего тепло. Горячий поток отдаёт энергию стенке, стенка передаёт её холодному потоку, при этом составы остаются разделёнными. Герметичность соединений и отсутствие повреждений поверхности поддерживают это разделение. При течи проверяют стенку, прокладки, давление и направление потоков.
Зачем используют противоточное движение?
При противоточном движении горячий и холодный потоки проходят навстречу, поэтому разность температур распределяется по поверхности равномернее. Это помогает использовать площадь аппарата эффективнее, но результат зависит от расходов, чистоты стенок и схемы каналов. Направление проверяют по патрубкам и измерениям температур на входе и выходе каждого контура.
Как отличить загрязнение от ошибки измерений?
Сравнивают температуру, давление и расход на входе и выходе с устойчивым исправным режимом. Загрязнение обычно сопровождается ростом сопротивления и снижением теплопередачи, а ошибка датчика даёт несогласованные показания без изменения гидравлики. Дополнительно проверяют фильтр, воздух, арматуру и положение измерительных точек. После этого решают, нужна ли очистка или поверка приборов.
Чем пластинчатый аппарат отличается от трубчатого?
Пластинчатый аппарат передаёт тепло через пакет листов и в разборном исполнении даёт доступ к поверхности. Трубчатый использует стенки труб и другую схему распределения сред, что меняет очистку, сопротивление и требования к материалам. Выбор зависит от давления, загрязнения, температуры, доступного места и возможности остановить оборудование для обслуживания.
Что проверить перед запуском теплообменника?
Проверяют заполнение контуров, удаление воздуха, направление потоков, состояние фильтров и положение арматуры. Затем убеждаются в герметичности соединений и плавно выводят аппарат на рабочий режим. Температуру и давление наблюдают на входе и выходе обеих сред. Шум, вибрация или резкий скачок показаний требуют остановки и поиска гидравлической причины.
Какие режимы опасны для разделяющей стенки?
Опасность создают превышение давления, резкий нагрев, кавитация, гидравлический удар и химически несовместимая очистка. Они перегружают стенку, соединения или прокладки и могут привести к течи. Режим проверяют по паспорту конкретной конструкции, а при отклонении сначала стабилизируют заполнение, расход и давление, затем оценивают состояние поверхности и уплотнений.
