Пластины формируют каналы для теплообмена, обеспечивая высокую эффективность при компактных размерах за счет турбулентного потока. Тонкие гофрированные металлические пластины, собранные в пакет, формирующие каналы для раздельного протекания теплоносителей с высокой интенсивностью теплообмена. Повышение скорости потока увеличивает коэффициент теплопередачи. Снять раму и отсоединить подвижную плиту.
данные обновлены 2026-10-21 ·
1. Как устроены пластины и каналы теплообменника
Пластинчатый пакет состоит из тонких гофрированных листов, которые образуют раздельные каналы для горячей и холодной сред. Рельеф листа задаёт направление движения, поддерживает перемешивание потока и увеличивает площадь контакта с металлической стенкой. Рама с неподвижной и подвижной плитами сжимает пакет, а уплотнения не дают средам смешиваться.
Тепло проходит через пластину от более нагретой среды к более холодной. Состояние поверхности влияет сразу на две стороны работы аппарата: отложения ухудшают передачу тепла и сужают проход. Поэтому при осмотре оценивают не только сам лист, но и чистоту каналов, целостность уплотнений и равномерность стяжки пакета.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Пластины устанавливают с чередованием рисунка, чтобы поток распределялся по каналам, а прокладки направляли его к нужным портам. Соседние каналы обслуживают разные среды, поэтому ориентация каждой пластины и положение уплотнения определяют герметичность и схему движения.
При обслуживании пакет разбирают без перемешивания листов: порядок помогает восстановить исходную компоновку. Поверхности очищают мягким способом, осматривают канавки и проверяют эластичность прокладок. После сборки нагрузку на раму распределяют равномерно, затем проверяют отсутствие течи и свободный проход среды.
- Шаг 1Снять раму и отсоединить подвижную плиту.
- Шаг 2Аккуратно извлечь пластины, сохраняя порядок.
- Шаг 3Очистить поверхности от накипи и грязи.
- Шаг 4Проверить уплотнения на целостность и эластичность.
- Шаг 5Собрать пакет в обратном порядке, соблюдая чередование.

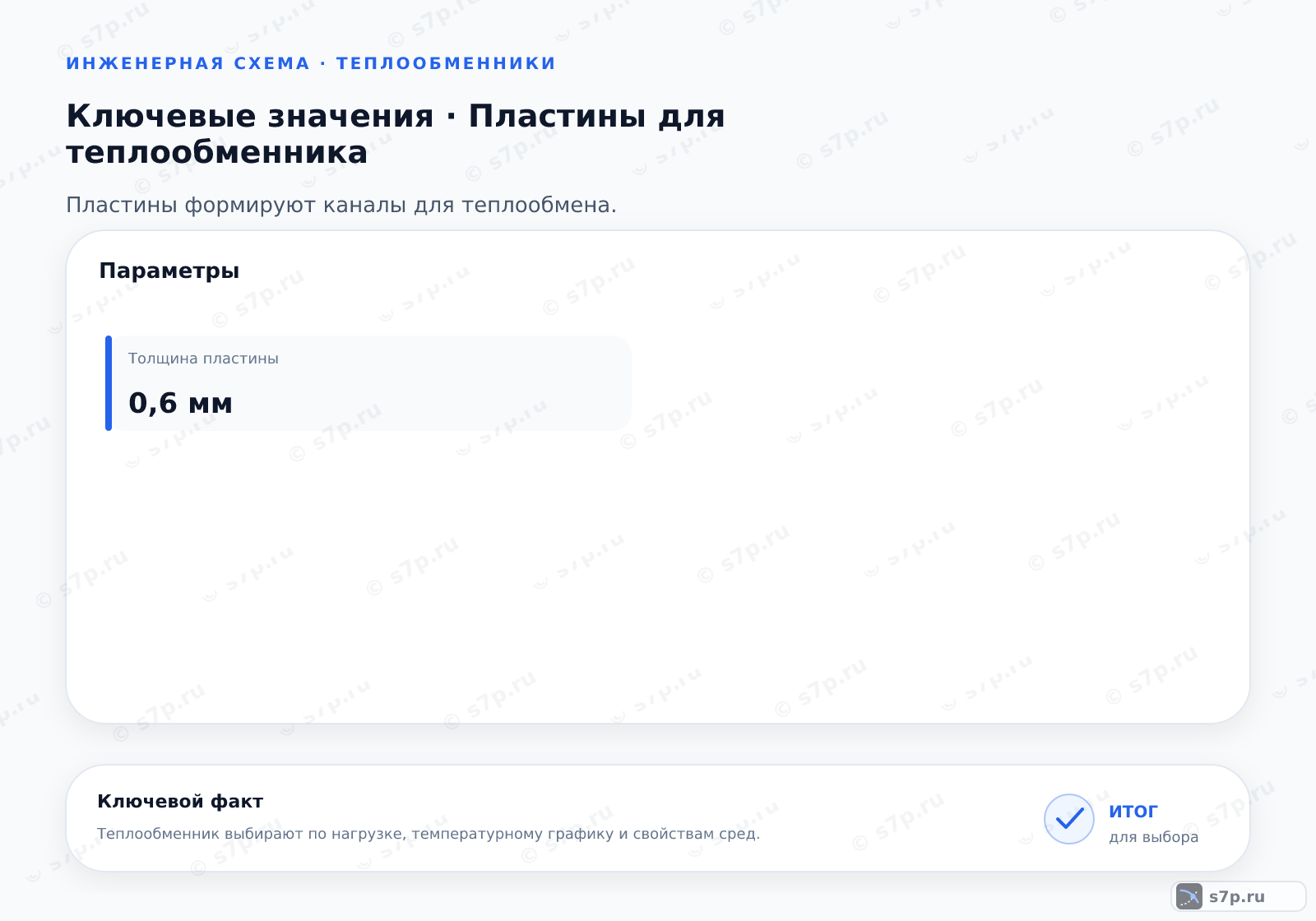

3. Ключевые параметры
На подбор влияют материал и толщина пластины, рисунок гофры, допустимые температура и давление, тепловая нагрузка и сопротивление каналов. Нельзя сводить выбор к габариту листа: один и тот же формат при другой стали, прокладке или схеме портов работает в иных условиях.
Паспорт сопоставляют со свойствами обеих сред и способом очистки. Для коррозионно-активной жидкости проверяют совместимость стали и уплотнения, для загрязнённой среды — доступ к пакету и возможность промывки. Расчётный расход сверяют с сопротивлением аппарата и доступным напором насоса.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина стали | 0.5 мм | мм | инженерная практика; сверить по паспорту |
| Макс. температура | 200 °C | °C | инженерная практика; сверить по паспорту |
| Коэф. теплоотдачи | 5000 Вт/м²·К | Вт/м²·К | инженерная практика; сверить по паспорту |
| Гидравлич. сопротивление | 100 кПа | кПа | инженерная практика; сверить по паспорту |

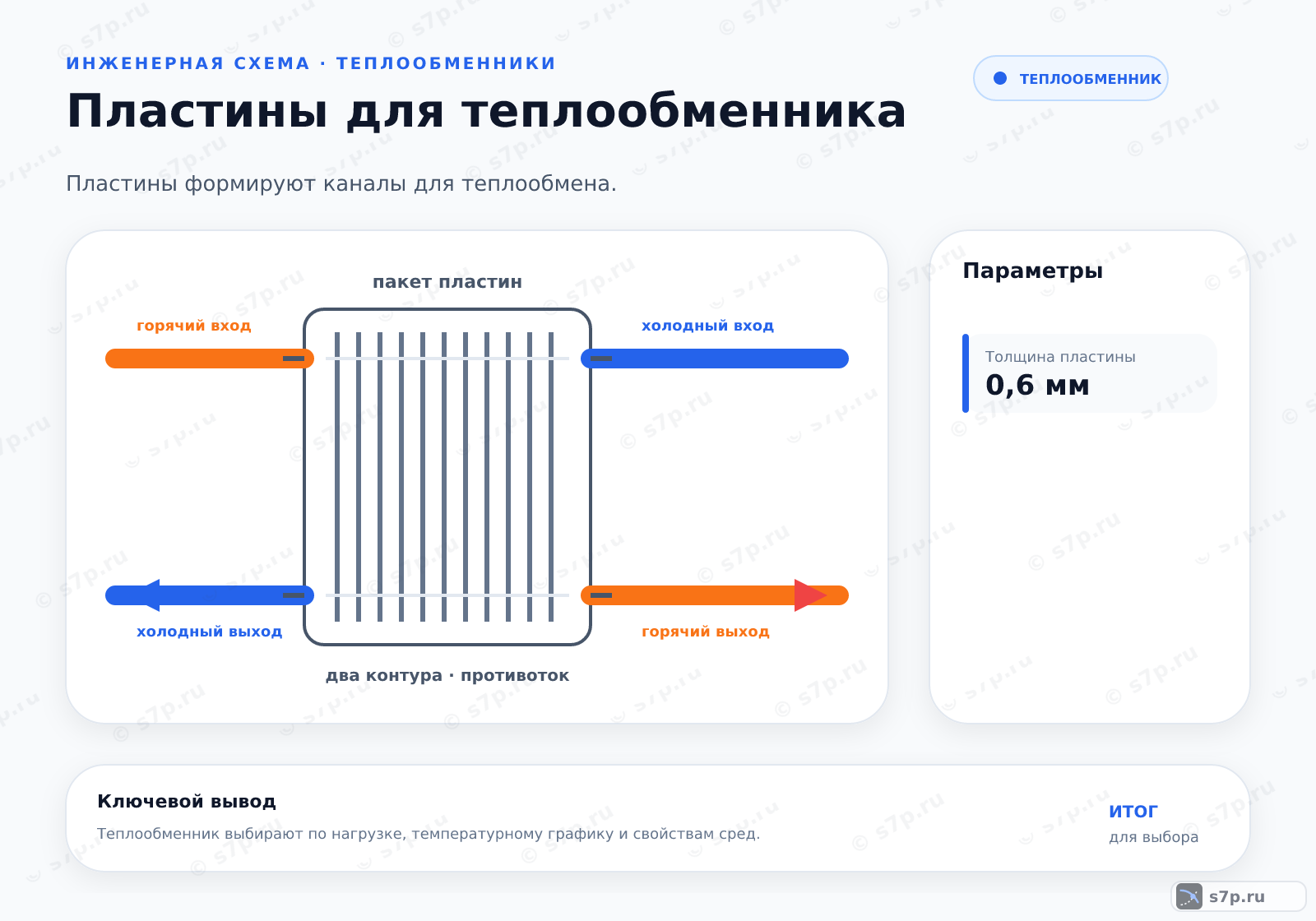

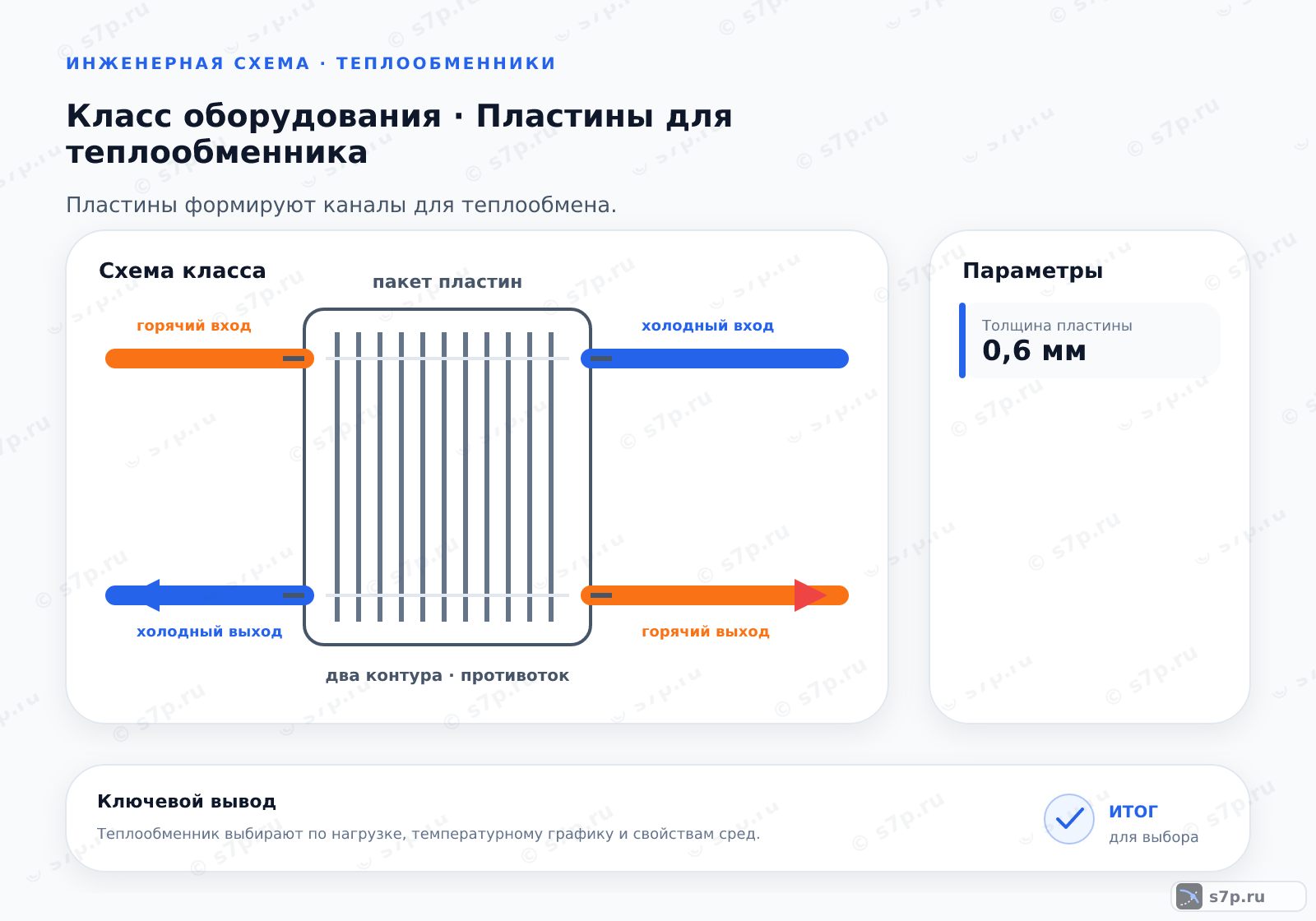

4. Схема потоков в пластинчатом теплообменнике
Подающий и обратный патрубки распределяют среды по своим каналам, а гофрированные листы передают тепло через разделяющую стенку. Схема портов задаёт направление потоков и влияет на температурный напор. При противоточном движении теплообмен обычно используется полнее, чем при попутном.
Проверку начинают с фактического направления среды и положения прокладок. Температуру и давление сравнивают на входе и выходе каждого контура; по разнице показаний находят загрязнение, подсос или неправильное подключение. Обводная линия, если она предусмотрена схемой, не должна незаметно уводить поток мимо пакета.
5. Виды и разновидности
Сварной аппарат не использует разборные прокладки в соединённых каналах, паяный вариант удерживает пакет швами, а разборный пластинчатый аппарат допускает раскрытие рамы и замену уплотнений. Различие определяет не только конструкцию, но и доступный способ ремонта, очистки и контроля герметичности.
Разборный вариант удобен там, где состав среды и отложения требуют регулярного доступа к поверхностям. Сварная или паяная конструкция подходит для схем, в которых вскрытие ограничено, но тогда особенно тщательно сверяют химическую совместимость, рабочий режим и возможность выбранного метода очистки.
| Значение | Источник |
|---|---|
| Полностью сварной теплообменник без прокладок. | инженерная практика; сверить по паспорту |
| Паяный теплообменник с медными или никелевыми швами. | инженерная практика; сверить по паспорту |
| Разборной теплообменник с резиновыми уплотнениями. | инженерная практика; сверить по паспорту |
Принцип теплообмена
Тепло передается через стенку пластины при встречном движении сред.
Влияние скорости потока
Увеличение скорости потока напрямую повышает эффективность теплопередачи.
Требования к очистке
Для безопасной очистки запрещается использовать металлические щетки.
Как повышение скорости потока влияет на работу теплообменника?
6. На что влияет и зачем нужно
Материал пластины определяет стойкость к среде, а гофра задаёт сочетание теплопередачи и гидравлического сопротивления. При загрязнении проход уменьшается, поток распределяется неравномерно, и аппарат хуже передаёт тепло даже при исправном насосе.
Очистка возвращает рабочую поверхность, но её способ выбирают по стали, прокладкам и характеру отложений. Жёсткое механическое воздействие повреждает рельеф и канавки. После промывки проверяют состояние листов, правильность укладки и герметичность собранного пакета.
7. Частые ошибки и на что смотреть
К типичным ошибкам относятся превышение давления, очистка металлической щёткой, попадание хлоридов в систему с указанной нержавеющей сталью и смешение пластин при разборке. Такие действия повреждают поверхность, прокладки или схему каналов, после чего утечка проявляется не сразу.
Перед повторным пуском осматривают кромки и уплотнительные канавки, проверяют посадку прокладок и равномерность стяжки. Затем контролируют герметичность каждого контура и сравнивают движение среды со схемой подключения. Настройку режима выполняют только после устранения механических причин.
Частые вопросы
Как выбрать материал пластин для рабочей среды?
Материал выбирают по составу сред, температуре, давлению и способу очистки. Нержавеющая сталь подходит только при подтверждённой совместимости, а уплотнение проверяют отдельно: оно может ограничивать режим раньше металла. Для загрязнённого потока оценивают доступность разборки и риск повреждения гофры. Итог сверяют с паспортом аппарата и схемой, где указаны направления потоков и условия обслуживания.
Чем разборный аппарат отличается от паяного и сварного?
Разборный аппарат раскрывается для очистки, осмотра и замены уплотнений. В паяном исполнении каналы соединены швами, а сварное не рассчитывает на регулярное раскрытие пакета. Поэтому разборный вариант удобен при отложениях и частом сервисе, а паяный или сварной выбирают при ограниченном доступе и подходящей химической совместимости. Для каждого типа отдельно проверяют давление, температуру и способ ремонта.
Как понять, что пластинчатый пакет собран неправильно?
Признаки ошибки — течь после пуска, неравномерный нагрев, необычный шум, повышенное сопротивление или отсутствие ожидаемого расхода. Причиной бывает смешение пластин, неверная ориентация прокладки, грязь в канавке или перекос рамы. Сначала аппарат останавливают и снимают давление, затем сравнивают укладку с маркировкой, проверяют уплотнения и равномерность стяжки.
Как подобрать способ очистки пластин?
Способ зависит от состава отложений, материала листов и прокладок, а также от доступности каналов. Химический раствор применяют после проверки совместимости реагента, а механическое воздействие ограничивают, чтобы не повредить гофру и уплотнительные поверхности. При выборе учитывают направление промывки, возможность нейтрализации и контроль остатка раствора. После очистки проверяют проход и герметичность пакета.
Что проверить при эксплуатации пластин из нержавеющей стали?
Контролируют состав среды, наличие хлоридов, температуру, давление и состояние поверхности. Для исполнения с указанной нержавеющей сталью особенно внимательно проверяют риск коррозии и не допускают неподходящую химию очистки. При росте перепада или появлении точечной коррозии аппарат выводят на осмотр. После промывки оценивают кромки, канавки, прокладки и отсутствие течи в каждом контуре.
Какие признаки требуют проверки уплотнений?
Течь по стыку, запах среды, падение давления одного контура и следы потёков на раме требуют осмотра уплотнений. Проверяют, не вышла ли прокладка из канавки, не потеряла ли эластичность и не попала ли под неё грязь. Одновременно смотрят на состояние пластины и равномерность стяжки. Замена только прокладки без устранения перекоса возвращает неисправность.
