Теплообменник подбирается по тепловой мощности и гидравлическому сопротивлению, а цена зависит от типа пластин и материала корпуса. Аппарат, в котором тепло передается через разделяющую стенку между потоками. Определите требуемую тепловую мощность в киловаттах.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Как выбрать теплообменник по режиму и условиям работы
Покупка теплообменника начинается с описания режима, а не с названия модели. Фиксируют требуемую тепловую мощность, температуры контуров, расходы, рабочее давление и место установки. Цена связана с конструкцией, материалами поверхности, корпусом и составом обслуживания, поэтому её сопоставляют с условиями работы.
Аппарат передаёт теплоту через разделяющую стенку, сохраняя потоки раздельными. При выборе проверяют, выдерживает ли материал среды, подходит ли схема подключения и доступен ли осмотр. Модель, совпадающая по присоединению, может не подходить по сопротивлению, температуре или требуемой площади.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы

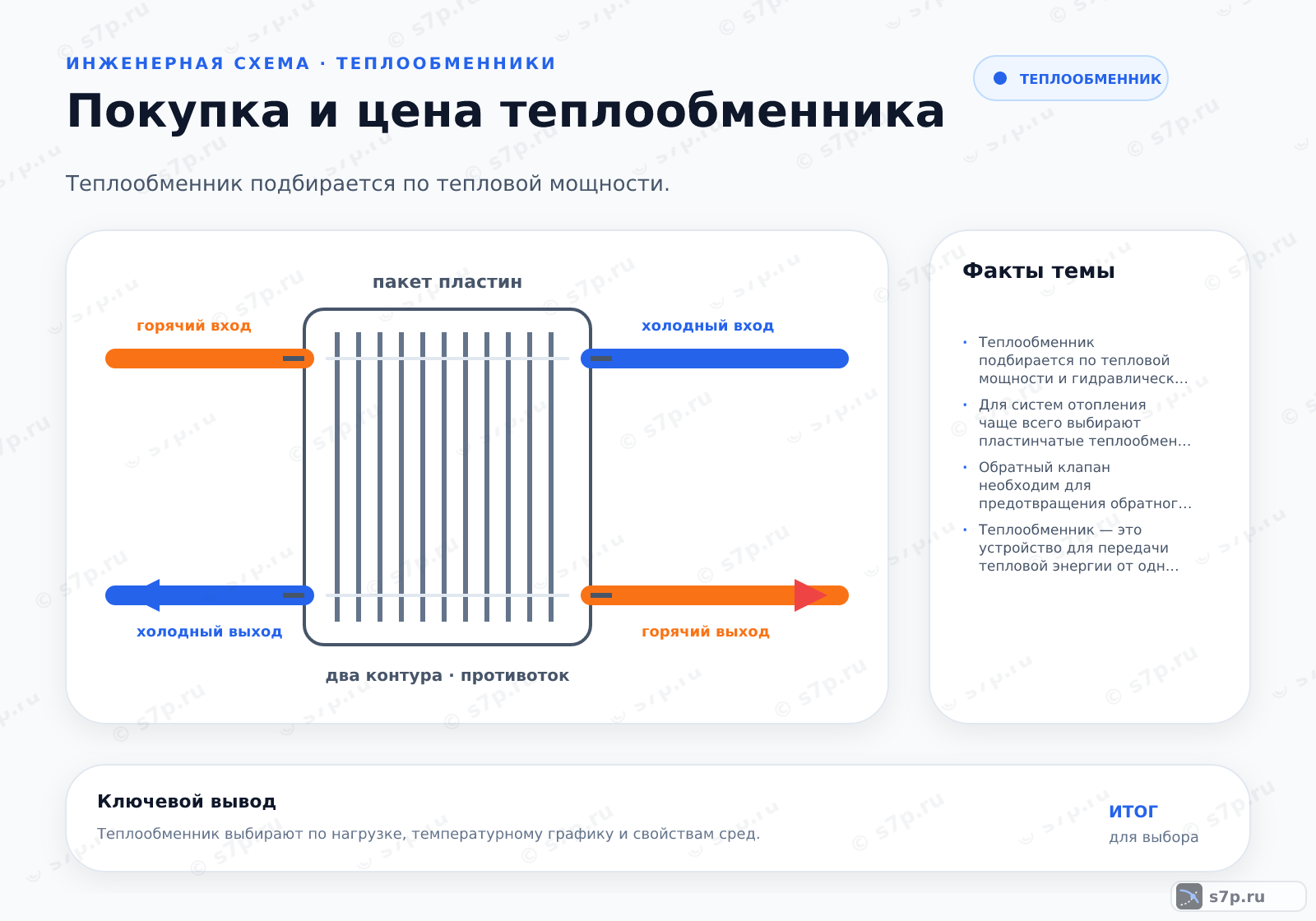

В теплообменнике потоки движутся по отдельным каналам или пространствам, а теплота проходит через металл пластины либо стенку трубы. Подача, возврат, уплотнения, камеры и патрубки образуют единую гидравлическую схему. Тип конструкции определяет доступ к поверхности и способ удаления отложений.
Подбор ведут от тепловой нагрузки к температурному напору, затем проверяют сопротивление и габариты. Для разборного аппарата отдельно оценивают доступ к пакету пластин, для паяного — целостность неразборного корпуса, для кожухотрубного — состояние трубного пучка. Все ограничения сопоставляют с паспортом производителя.
- Шаг 1Определите требуемую тепловую мощность в киловаттах.
- Шаг 2Уточните температуры входа и выхода для обоих контуров.
- Шаг 3Рассчитайте среднелогарифмическую разность температур.
- Шаг 4Выберите тип аппарата: пластинчатый или кожухотрубный.
- Шаг 5Подберите модель по каталогу производителя.
- Шаг 6Проверьте гидравлическое сопротивление на соответствие насосам.
- Шаг 7Сверьте габариты с местом установки в котельной.
3. Ключевые параметры
К параметрам выбора относятся максимальное давление, рабочая температура, коэффициент теплопередачи, толщина пластины, диаметр подключения, гидравлическое сопротивление, число пластин и тепловая мощность. Их рассматривают совместно: мощность задаёт тепловую задачу, а давление, температура и сопротивление ограничивают допустимую рабочую точку.
Перед заказом сверяют присоединение с трубопроводом, сопротивление — с насосом, а материал поверхности и уплотнений — с рабочей средой. Размер пакета и корпуса проверяют по месту монтажа и возможности обслуживания. Числа из каталога не заменяют расчёт по фактическим входным и выходным температурам.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Рабочая температура | 110 градус_С | градус_С | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 5000 Вт_м2К | Вт_м2К | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Диаметр подключения | 50 мм | мм | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 50 кПа | кПа | инженерная практика; сверить по паспорту |
| Количество пластин | 40 шт | шт | инженерная практика; сверить по паспорту |
| Тепловая мощность | 100 кВт | кВт | инженерная практика; сверить по паспорту |
4. Схема выбора теплообменника по мощности и сопротивлению

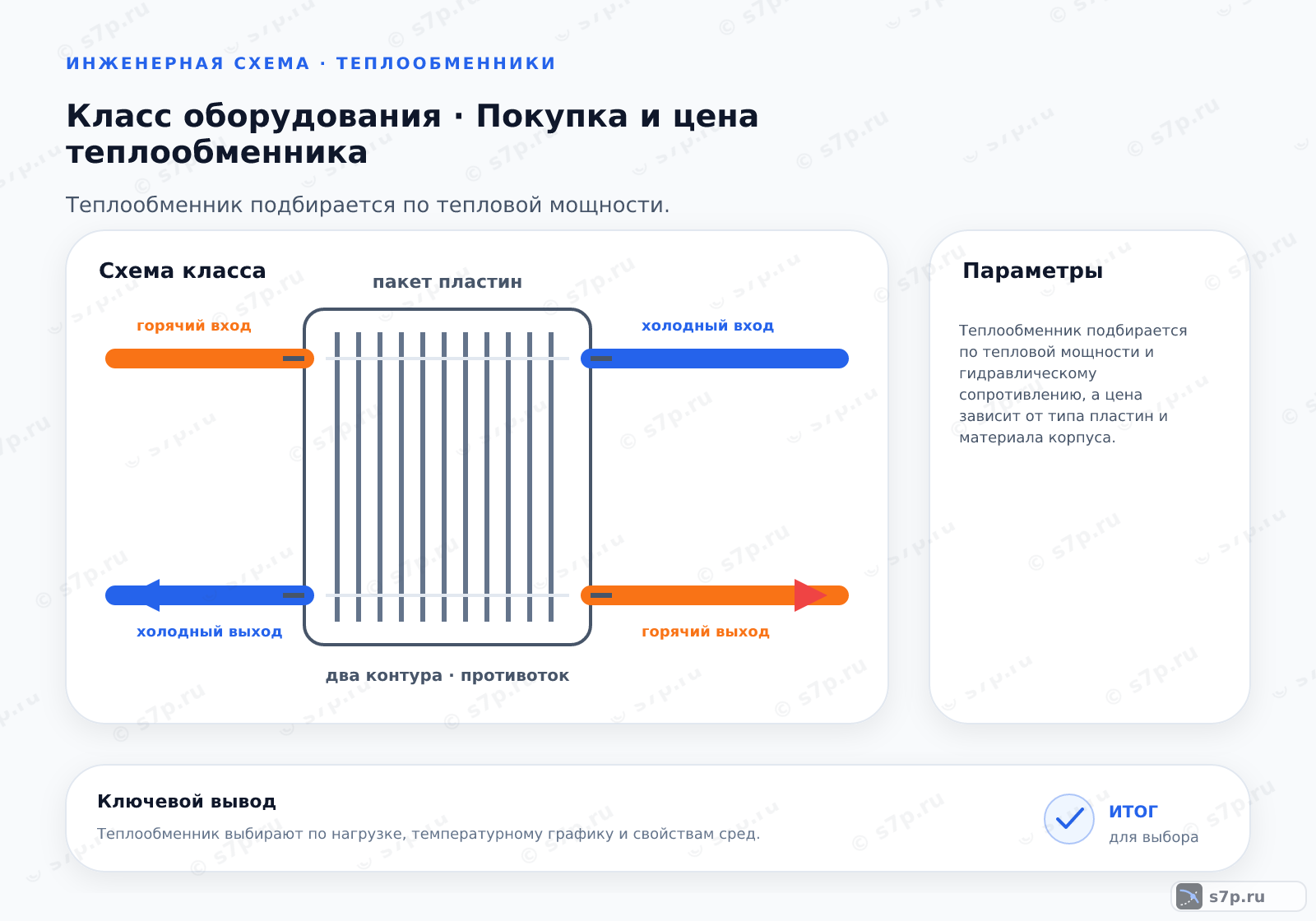

Рабочая схема связывает исходные данные, тепловой расчёт, выбор конструкции и проверку монтажа. Сначала задают нагрузку и температуры, затем получают среднелогарифмический температурный напор, сопоставляют площадь и сопротивление, после чего сверяют модель с насосами и трубопроводами.
На финальном этапе проверяют направление потоков, расположение патрубков, габариты и доступ к соединениям. Пластинчатый, паяный, кожухотрубный и сварной аппараты сравнивают по одинаковым полям. Если отсутствует режим одного контура или данные о среде, стоимость и пригодность модели нельзя оценить надёжно.
5. Виды и разновидности
Разборный пластинчатый аппарат удобен для осмотра и очистки, паяный занимает меньше места и не требует разборки, кожухотрубный подходит для высоких давлений и агрессивных сред, а сварной пластинчатый работает без прокладок при высоких температурах. У каждого исполнения свои ограничения по ремонту и материалам.
Сравнивают не рекламное описание, а доступность обслуживания, совместимость со средой, сопротивление и монтажное положение. Разборная рама требует места для раскрытия пакета, паяная конструкция ограничивает способ ремонта, а кожухотрубная требует контроля труб и камер. Выбор закрепляют паспортом и расчётной схемой.
| Значение | Источник |
|---|---|
| Пластинчатый разборный: легко обслуживается, высокая эффективность. | инженерная практика; сверить по паспорту |
| Пластинчатый паяный: компактный, неразборный, для малых мощностей. | инженерная практика; сверить по паспорту |
| Кожухотрубный: выдерживает высокие давления, для агрессивных сред. | инженерная практика; сверить по паспорту |
| Сварной пластинчатый: без прокладок, для высоких температур. | инженерная практика; сверить по паспорту |
Принцип действия
Теплообменник передает энергию между теплоносителями через разделяющую стенку, предотвращая их смешивание.
Виды конструкций
Существуют разборные модели для легкой обслуживания и паяные компактные аппараты для малых мощностей.
Влияние скорости потока
Повышение скорости потока увеличивает теплоотдачу, но одновременно приводит к росту гидравлического сопротивления.
Как изменение скорости потока теплоносителя влияет на работу теплообменника?
6. На что влияет и зачем нужно
Скорость потока влияет на теплоотдачу и сопротивление, поэтому изменение насосного режима отражается на всей схеме. Замена повреждённых прокладок возвращает герметичность только при правильном материале и сборке. Для морской воды оценивают стойкость пластин, а для загрязнённой среды — доступность регулярной очистки.
Эксплуатационные расходы зависят от загрязнения, доступности запчастей и трудоёмкости обслуживания. После промывки проверяют качество уплотнений, отсутствие смешения потоков и сохранение температурного режима. Изменение одного параметра не заменяет контроль давления, сопротивления, материалов и фактической нагрузки.
7. Частые ошибки и на что смотреть
После выбора проверяют максимальное давление и рабочую температуру по паспорту аппарата, а не по соседнему оборудованию. Твёрдые частицы повреждают пластины и уплотнения, поэтому оценивают фильтрацию. Реагент для очистки сопоставляют с материалом поверхности и прокладок, иначе промывка сама создаёт течь.
При сборке контролируют положение прокладок, равномерность стяжки и герметичность каждого контура. Замерзание среды опасно для каналов и корпуса, поэтому учитывают остановку и слив. Если фактическая мощность ниже расчётной, сначала проверяют расход, загрязнение и воздушные пробки, затем меняют настройки.
Частые вопросы
Какие данные подготовить перед заказом теплообменника?
Фиксируют тепловую мощность, температуры входа и выхода контуров, расходы, рабочее давление, свойства сред и доступное место установки. Дополнительно уточняют требования к очистке, материалам пластин и уплотнений, направлению патрубков и допустимому сопротивлению. Такой набор связывает расчёт с реальной схемой и облегчает проверку каталожной модели.
Чем разборный пластинчатый аппарат отличается от кожухотрубного при выборе?
Разборный пластинчатый аппарат удобен для доступа к пакету и очистки, а кожухотрубный обычно рассматривают для высоких давлений, агрессивных сред и тяжёлых режимов. Сравнивают площадь, сопротивление, материалы, габариты, возможность ремонта и требования к температурному расширению. Тип выбирают по рабочей схеме, а не по присоединительному размеру.
Почему гидравлическое сопротивление влияет на цену и пригодность модели?
Сопротивление определяет, какой напор должен создать насос и какой расход фактически останется в контуре. Аппарат с подходящей мощностью может не выйти на рабочий режим, если насос не преодолевает потери в каналах, фильтре и арматуре. При сравнении стоимости учитывают не только корпус, но и требования к насосам и эксплуатации.
Как сравнить стоимость аппаратов с разными материалами?
Сначала сопоставляют совместимость материалов со средой и доступность очистки, затем оценивают стоимость пластин, уплотнений, замены и простоя. Дешёвый вариант с неподходящим металлом или трудным обслуживанием может потребовать ранней разборки. Сравнение проводят при одинаковой мощности, давлении, температурах и сопротивлении, иначе цена не описывает равные условия.
Как проверить совместимость теплообменника со средой?
Сверяют материал пластин, корпуса, труб, прокладок и соединений с составом сред, температурой и давлением. Уточняют наличие хлоридов, масел, пара, загрязнений и реагентов для промывки. Общего названия среды недостаточно: итог подтверждают паспортом материалов и аппарата, а также расчётной схемой для фактического режима.
Что проверить сразу после монтажа выбранной модели?
Проверяют направление потоков, положение прокладок, стяжку, герметичность каждого контура, доступ к дренажу и соответствие патрубков трубопроводу. Затем сопоставляют давление, расход и температуры с расчётным режимом. Если мощность ниже ожидаемой, ищут воздух, загрязнение, закрытую арматуру или неверное подключение до изменения настроек насоса.
