Выбор типа канала определяется вязкостью среды и требованиями к очистке, так как узкие каналы эффективны для чистой воды, а широкие необходимы для загрязненных теплоносителей. Использование узких каналов для загрязненной воды приводит к быстрому засорению и потере эффективности. Необходимо применять широкие каналы или фильтры грубой очистки. Превышение скорости потока выше 2,0 м/с вызывает эрозию пластин и шум.
данные обновлены 2026-10-21 ·
1. Как подобрать Каналы теплообменника: зазор, скорость и допустимые среды: суть

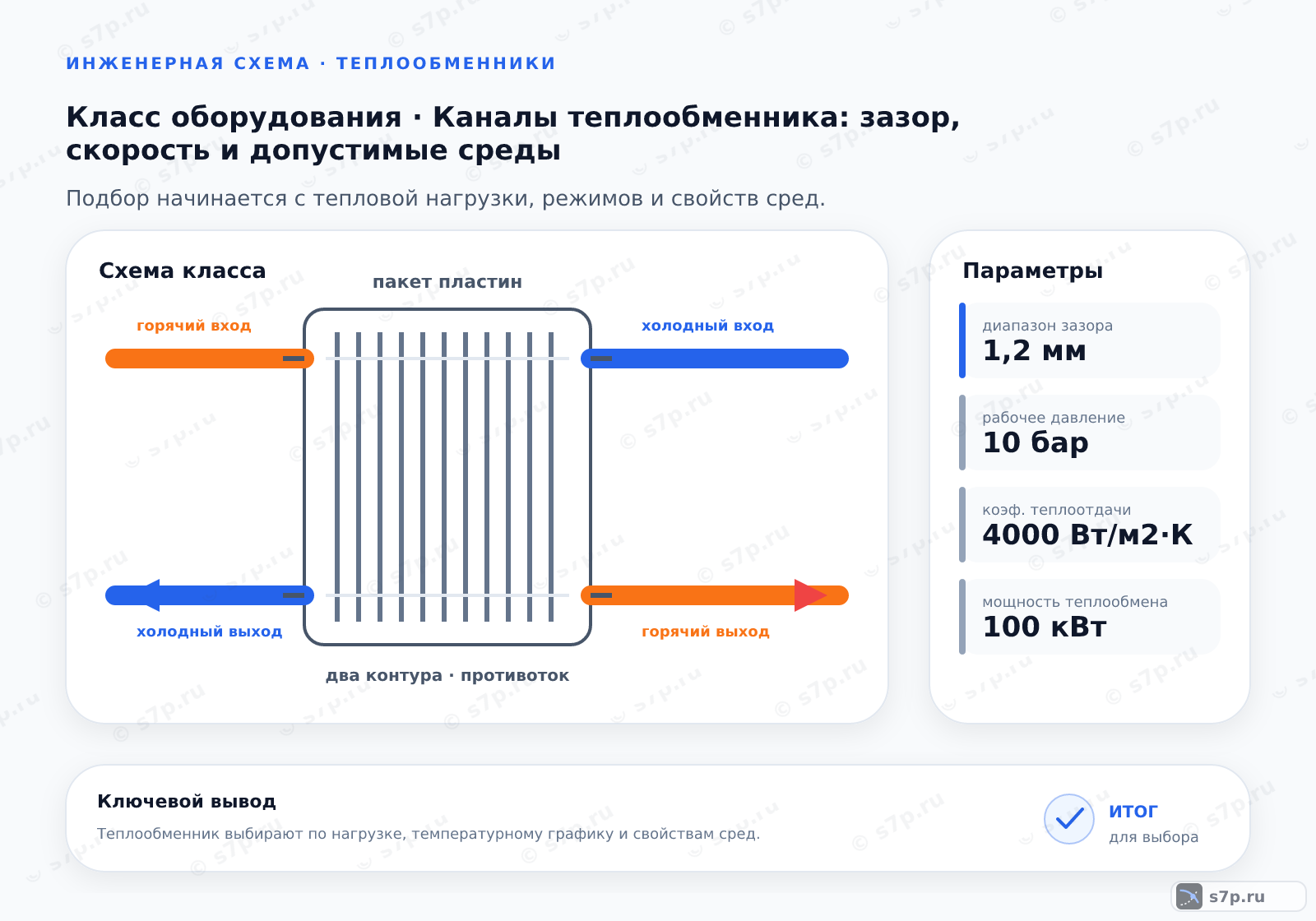

Канал образуется между соседними пластинами и задаёт путь, по которому движется рабочая среда. Узкий проход уменьшает объём аппарата, но чувствительнее к загрязнению; широкий проход легче переносит взвеси и вязкие среды. Поэтому геометрию связывают с чистотой потока, возможностью фильтрации и способом последующей очистки.
При подборе сравнивают зазор, скорость, тепловую нагрузку и допустимое сопротивление. Для чистой воды можно рассматривать компактный канал, а для загрязнённого теплоносителя проверяют риск закупорки и необходимость грубой фильтрации. Одного присоединительного размера недостаточно: выбранный проход должен соответствовать свойствам среды и схеме аппарата.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
Расчёт начинают с тепловой мощности, расхода и температур на входе и выходе. Затем задают свойства среды, рабочее давление и допустимый перепад, чтобы сопоставить теплопередачу с гидравлическим сопротивлением канала. Результат расчёта рассматривают как связку параметров, а не как выбор по одной скорости.
После получения варианта проверяют, сохраняется ли проходимость при загрязнении и соответствует ли режим насосам и арматуре. Значения из формы сверяют с паспортом и проектными условиями. Если исходные температуры или расход относятся к другому режиму, пересчёт по ним даст неверную картину движения среды.

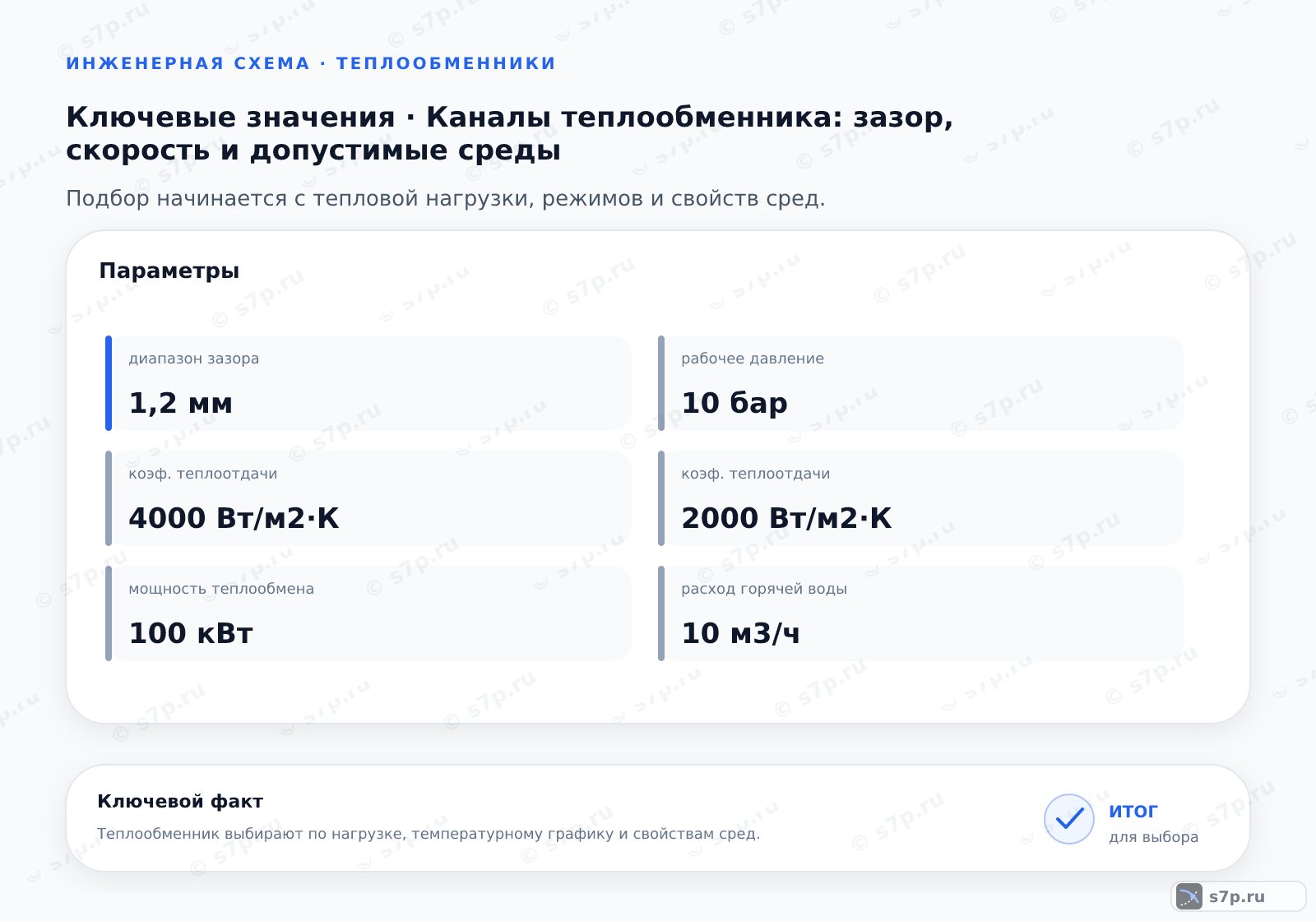

3. Исходные данные для расчёта
В исходный набор входят тепловая мощность, расходы потоков, температуры на входе и выходе, давление системы и свойства теплоносителя. Эти данные определяют требуемый перенос теплоты и сопротивление проходов. Для загрязнённой среды отдельно фиксируют наличие твёрдых частиц, склонность к отложениям и способ предварительной фильтрации.
Перед расчётом приводят единицы к одному виду и проверяют, что входные и выходные значения относятся к одному аппарату. Температуру и расход снимают в рабочем режиме, а давление рассматривают вместе с потерями на трубопроводах и арматуре. Неполный набор не компенсируют произвольным запасом: отсутствующий параметр уточняют по паспорту или схеме.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность теплообмена | 100 кВт | кВт | инженерная практика; сверить по паспорту |
| Расход горячей воды (м3/ч) | 10 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Расход горячей воды (м3/ч) | 10 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Температура входа | 90 °C | °C | инженерная практика; сверить по паспорту |
| Температура выхода | 70 °C | °C | инженерная практика; сверить по паспорту |
| Давление системы | 6 бар | бар | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма показывает связь между геометрией канала, скоростью потока и теплопередачей. При увеличении скорости поверхность лучше омывается, но растёт сопротивление и повышается нагрузка на насос. Слишком малый проход усиливает чувствительность к загрязнению, а слишком большой может ухудшить использование доступной площади.
График читают вместе с условиями, для которых он построен. Вид среды, материал пластин, схема ходов и рабочее давление меняют положение рабочей точки. После выбора по диаграмме проверяют фактический расход, перепад давления и доступность промывки, затем сопоставляют результат с паспортом аппарата.
5. Типичные ошибки подбора
Ошибка возникает, когда ширину канала выбирают без учёта загрязнения, вязкости и фактической фильтрации. Узкий проход быстро теряет проходимость, а рост сопротивления меняет расход и тепловой режим. Отдельно проверяют пульсации и резкое изменение давления, поскольку ударная нагрузка опасна для паяных соединений.
До пуска сопоставляют канал с насосом, фильтром, арматурой и трубопроводом. Для нестабильного потока предусматривают демпфирование пульсаций и плавное изменение режима, если это следует из схемы. После запуска наблюдают расход, шум и перепад давления; настройку не исправляют увеличением скорости, пока не исключены засорение и закрытая арматура.
Частые вопросы
Какой канал выбрать для загрязнённой воды?
Для загрязнённой воды рассматривают широкий проход, который меньше склонен к закупорке взвесями. Одновременно проверяют фильтр грубой очистки, вязкость, допустимую скорость и возможность промывки. Ширина сама по себе не решает задачу: если сопротивление и расход не согласованы с насосом, аппарат потеряет рабочий режим даже при свободном канале.
Как изменение скорости отражается на канале теплообменника?
Рост скорости усиливает омывание поверхности и может улучшить теплопередачу, но одновременно увеличивает гидравлическое сопротивление, шум и риск эрозии. Снижение скорости уменьшает потери, однако может ухудшить перенос теплоты и устойчивость к загрязнению. Рабочую точку оценивают по расходу, давлению, свойствам среды и допустимому режиму аппарата.
Какие сведения подготовить для расчёта каналов?
Нужны тепловая мощность, расходы потоков, температуры входа и выхода, давление, свойства теплоносителя и сведения о загрязнении. Для выбора прохода отдельно фиксируют наличие твёрдых частиц, вязкость и способ фильтрации. Все значения приводят к согласованным единицам и проверяют по согласованному рабочему режиму, а не по разным измерениям.
Почему после запуска растёт перепад давления в каналах?
Рост перепада при снижении расхода связывают с засорением фильтра или каналов, закрытой арматурой, воздухом, перегибом шланга либо изменением свойств среды. Насос не ускоряют до проверки проходимости, поскольку давление может превысить допустимое. Участок изолируют, очищают фильтрацию, удаляют воздух и только затем повторяют измерение в устойчивом режиме.
Можно ли подобрать канал только по диаметру патрубка?
Нельзя: присоединительный размер описывает вход в аппарат, но не геометрию прохода между пластинами. Для подбора нужны тепловая нагрузка, расход, температуры, свойства среды, давление и допустимое сопротивление. При одинаковом патрубке варианты могут иметь разный зазор, скорость, риск засорения и требования к очистке.
Как снизить риск гидравлического удара в каналах?
Проверяют плавность пуска насоса, состояние арматуры, наличие воздуха и резких перепадов давления в трубопроводе. Для пульсирующего потока рассматривают демпфирование, если оно предусмотрено схемой. Паяный аппарат нельзя защищать только настройкой скорости: до запуска сопоставляют обвязку, фильтр, насос и допустимый режим теплообменника.
