Испаритель кондиционера — это теплообменный аппарат, в котором хладагент кипит при низком давлении, забирая теплоту из воздуха помещения и охлаждая его. Испаритель — это теплообменный аппарат в контуре холодильной машины или кондиционера, в котором хладагент переходит из жидкой фазы в газообразную, поглощая теплоту из охлаждаемой среды. Очистка испарителя повышает эффективность теплообмена на 10–15% и снижает энергопотребление.
данные обновлены 2026-10-21 ·
1. Как испаритель кондиционера передаёт тепло хладагенту
Испаритель принимает тепло от воздуха помещения и передаёт его хладагенту внутри теплообменного контура. Хладагент поступает в аппарат в жидком состоянии, кипит при пониженном давлении и выходит газом к компрессору. Воздушный поток проходит через оребрённую поверхность, поэтому состояние фильтра и чистота рёбер связаны с фактической теплопередачей.
При разборе узла разделяют воздушную и холодильную стороны. На воздушной стороне оценивают поток, загрязнение и равномерность прохода воздуха, а на холодильной — давление всасывания, температуру кипения и отсутствие утечки. По одному признаку нельзя определить причину слабого охлаждения: одинаковый симптом возникает при загрязнении, нарушении заправки и неисправности вентилятора.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
В состав узла входят теплообменная поверхность, воздушный фильтр, вентилятор, трубопроводы хладагента и устройство, которое снижает давление перед входом в испаритель. После дросселирования жидкость распределяется по каналам, забирает тепло у воздуха и испаряется. Газовый поток собирается на выходе и направляется к компрессору.
Перед обслуживанием отключают питание и защищают электронику от влаги. Фильтры промывают отдельно, а очиститель наносят на рёбра без деформации поверхности. После удаления загрязнений проверяют свободный проход воздуха, состояние соединений и отсутствие постороннего шума. Работу контура оценивают только после восстановления нормального воздушного потока.
- Шаг 1Отключить питание оборудования и снять лицевую панель внутреннего блока.
- Шаг 2Извлечь и промыть воздушные фильтры теплой водой с моющим средством.
- Шаг 3Нанести пенный очиститель на ребра испарителя и выждать 10 минут.
- Шаг 4Смыть грязь водой из пульверизатора, защитив электронику от попадания влаги.
- Шаг 5Установить фильтры на место, закрыть панель и включить питание.
3. Ключевые параметры

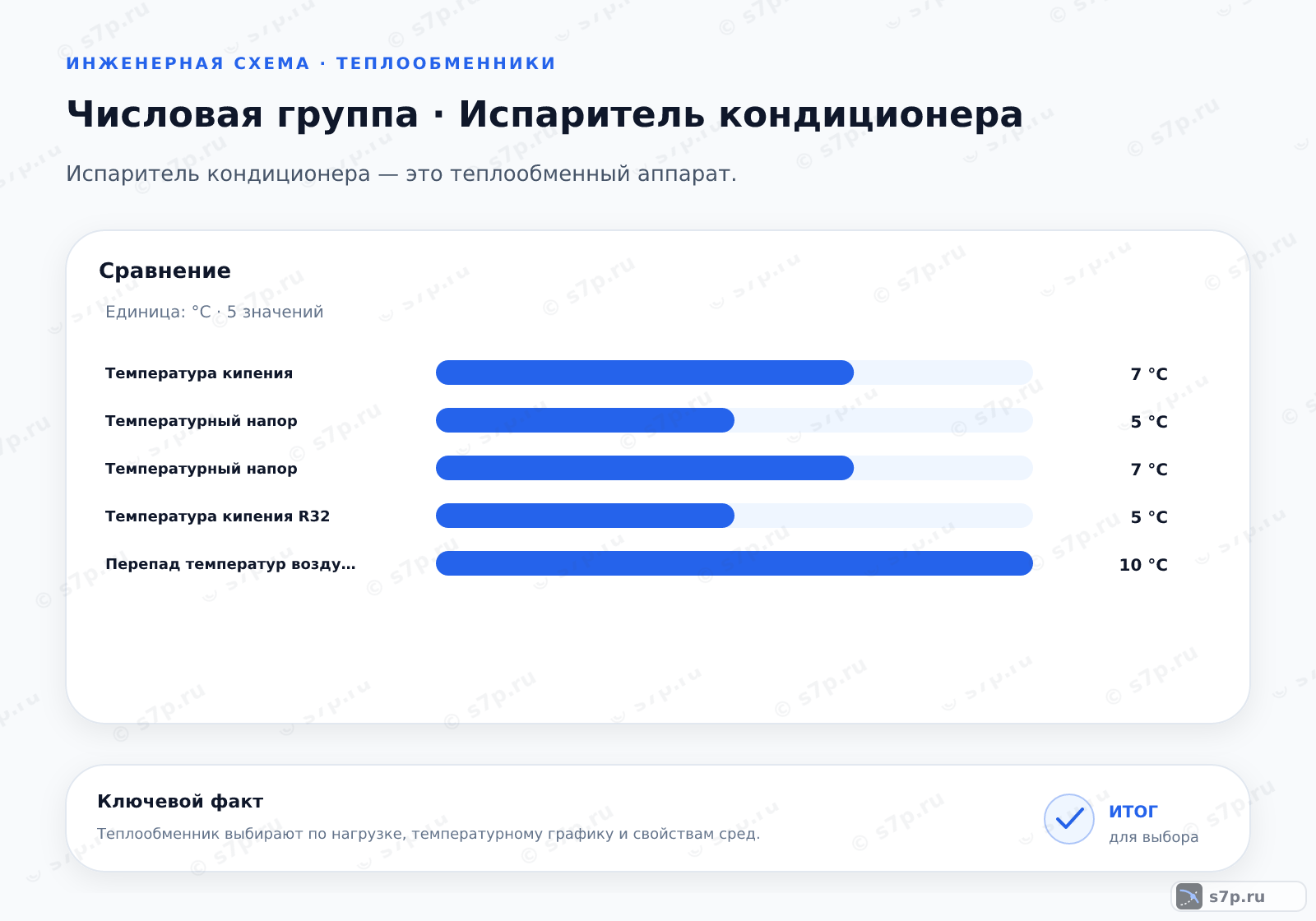

Для оценки испарителя сопоставляют температуру кипения, давление всасывания хладагента, температурный напор и перепад температур воздуха. Эти показатели описывают разные участки процесса: давление и температура относятся к холодильной стороне, а перепад воздуха — к движению среды через поверхность теплообмена.
Измерения снимают при устойчивой работе и сравнивают с паспортом конкретной системы. Давление проверяют по сервисному порту, температуру — на входе и выходе, а воздушный перепад — при исправном вентиляторе и чистом фильтре. Если показания расходятся, сначала исключают ошибку измерения и недостаточный поток воздуха, затем проверяют контур хладагента.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура кипения | 7 °C | °C | инженерная практика; сверить по паспорту |
| Давление всасывания R32 | 10.5 бар | бар | инженерная практика; сверить по паспорту |
| Температурный напор | 5 °C | °C | инженерная практика; сверить по паспорту |
| Перепад температур воздуха | 10 °C | °C | инженерная практика; сверить по паспорту |
4. Схема холодильного и воздушного контуров испарителя
В схеме хладагент проходит через компрессор, конденсатор, дросселирующее устройство и испаритель, после чего возвращается к компрессору. В испарителе происходит отбор теплоты от воздуха, а изменение давления создаёт условия для кипения. Воздушный поток движется отдельно и не смешивается с хладагентом.
Схему читают по холодильному и воздушному направлениям. По холодильному пути отслеживают состояние среды до и после дросселирования, а по воздушному — вход, поверхность рёбер и выход. Такое разделение помогает понять, где возникло отклонение: в циркуляции хладагента, в передаче теплоты или в перемещении воздуха.
5. Виды и разновидности
Пластинчатый испаритель выбирают там, где нужна компактная поверхность и малая занимаемая площадь, в том числе в мультисистемах. Кожухотрубный вариант применяют в чиллерах и тяжёлых режимах, когда конструкция должна выдерживать значительные нагрузки. Сравнение начинают со свойств среды, требуемого обслуживания и доступного пространства.
Различия между вариантами определяются не только размером. Для разборной или доступной для промывки конструкции оценивают возможность очистки, а для кожухотрубного аппарата — доступ к трубному пучку и камерам. Материал поверхности, схема подключения и допустимые режимы сверяют с паспортом оборудования и холодильной установкой.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник: компактный, высокая эффективность, используется в мульти-системах. | инженерная практика; сверить по паспорту |
| Кожухотрубный испаритель: надежный, выдерживает большие нагрузки, используется в чиллерах. | инженерная практика; сверить по паспорту |
Принцип работы
Испаритель — это теплообменный аппарат, в котором хладагент переходит из жидкой фазы в газообразную, поглощая теплоту из охлаждаемой среды.
Виды испарителей
Кожухотрубный испаритель используется в чиллерах, так как он надежен и выдерживает большие нагрузки.
Терминология
Температурный напор — это разница между температурой воздуха на входе в испаритель и температурой кипения хладагента.
Какой тип испарителя характеризуется надежностью и способностью выдерживать большие нагрузки, применяясь в чиллерах?
6. На что влияет и зачем нужно
Эффективность испарителя зависит от чистоты поверхности, равномерного воздушного потока и корректного состояния холодильного контура. Загрязнение рёбер увеличивает сопротивление воздуху, а недостаток или избыток хладагента меняет условия кипения. Поэтому обслуживание связывают с проверкой фильтра, вентилятора, соединений и показаний давления.
Тип хладагента выбирают по проекту и паспорту кондиционера, поскольку совместимость относится не только к испарителю, но и к компрессору, маслу и арматуре. После очистки оценивают фактическое охлаждение и устойчивость режима. Если эффект не восстановился, повторная мойка без диагностики не заменяет проверку утечки или циркуляции.
7. Частые ошибки и на что смотреть
Обмерзание поверхности, слабый воздушный поток и неравномерное охлаждение связывают с загрязнённым фильтром, забитыми рёбрами или нарушением движения хладагента. Сначала осматривают воздушную часть и проверяют вентилятор, затем сравнивают давление и температуру с паспортными условиями. Изменять заправку без поиска причины не следует.
Течь ищут по соединениям и следам масла, а посторонний шум — по вентилятору, креплениям и контакту с кожухом. При влажной очистке закрывают электронные компоненты и не разгибают рёбра инструментом. После сборки проверяют фильтр, дренаж и свободный выход воздуха, затем наблюдают, сохраняется ли режим без повторного обмерзания.
Работу с химическим очистителем ведут в защитных очках и перчатках, не направляя струю на электрические детали. Жидкий хладагент не должен попадать в компрессор, а гибкие алюминиевые рёбра нельзя прижимать щёткой или скребком. Любое вмешательство завершают проверкой герметичности и устойчивости охлаждения.
Частые вопросы
Чем испаритель отличается от конденсатора в холодильном контуре?
Испаритель забирает теплоту у воздуха помещения: хладагент внутри него кипит и уходит к компрессору в газообразном состоянии. Конденсатор отдаёт теплоту наружу и переводит хладагент в жидкую фазу. При диагностике различают стороны по направлению потока, давлению и месту в контуре, а не по внешнему виду теплообменника.
Почему на поверхности испарителя появляется лёд?
Обмерзание возникает при недостаточном воздушном потоке, загрязнённом фильтре, забитых рёбрах или нарушении состояния холодильного контура. Сначала проверяют вентилятор, свободный проход воздуха и дренаж, затем сравнивают давление и температуру с паспортом. Самостоятельное добавление хладагента без поиска причины может скрыть утечку или неисправность циркуляции.
Как проверить воздушную часть до диагностики хладагента?
Осматривают фильтр, рёбра испарителя, вентилятор и выход воздуха, затем проверяют равномерность потока без деформации поверхности. Фильтр промывают отдельно, а электронику защищают от влаги. Если после очистки поток остаётся слабым или температура не выравнивается, переходят к измерению давления, температуры кипения и проверке соединений.
Когда для испарителя рассматривают пластинчатую конструкцию, а когда кожухотрубную?
Пластинчатый вариант выбирают при ограниченном пространстве и необходимости компактной поверхности, в том числе для мультисистем. Кожухотрубный применяют в чиллерах и режимах с большими нагрузками. Сравнивают не только размеры: проверяют свойства хладагента, доступность очистки, давление, материал поверхности и возможность обслуживания конкретной установки.
Как безопасно очистить испаритель кондиционера?
Сначала отключают питание и снимают доступную панель, затем отдельно промывают воздушный фильтр. Пенный очиститель наносят на рёбра без их сгибания, а смыв направляют так, чтобы вода не попала на электронику. После сборки проверяют дренаж, свободный выход воздуха, отсутствие шума и устойчивость охлаждения до оценки холодильного контура.
Какие признаки указывают на возможную утечку в испарителе?
На утечку могут указывать масляные следы у соединений, постепенное падение холодопроизводительности, неравномерное обмерзание и отклонение давления от паспортного режима. Эти признаки не доказывают причину сами по себе: похожая картина бывает при загрязнённом фильтре или неисправном вентиляторе. Проверку выполняют по контуру, соединениям и измерениям, не меняя заправку наугад.
