Угол гофрирования пластины напрямую определяет степень турбулентности потока, что позволяет балансировать между высокой теплоотдачей и допустимыми гидравлическими потерями в системе. Увеличение угла гофры повышает теплоотдачу, но увеличивает потери давления.
данные обновлены 2026-10-21 ·
1. Что такое гофра пластины теплообменника
Гофра формирует рельеф пластины и сеть узких каналов между соседними поверхностями. Рельеф направляет поток, усиливает перемешивание у металла и одновременно придаёт листу жёсткость. Угол, шаг и глубина гофры связывают теплопередачу с потерями давления, поэтому рассматриваются как единая геометрия.
При подборе начинают с тепловой нагрузки, свойств среды и доступного напора. Для вязкой среды важен проход, который не создаёт быстрого засорения; для чистой воды можно рассматривать более интенсивное перемешивание. Гофру нельзя оценивать только по рисунку: её согласуют с пластинами, прокладками и рамой.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Пластины собирают в пакет, а прокладки разделяют каналы горячей и холодной сред. Опорные зоны передают нагрузку на раму, гофрированные участки поддерживают расстояние и направляют поток. Тепло проходит через металл, а корректная геометрия распределяет среду по всей доступной поверхности.
При сборке проверяют направление пластин, положение прокладок и равномерность затяжки. Изменение профиля или замена листа с иной гофрой меняет сопротивление и температурный режим. После запуска контролируют перепад давления, утечки и соответствие фактического расхода расчётной схеме.
- Шаг 1Определение требуемой тепловой мощности и температурных режимов
- Шаг 2Выбор типа гофры и угла наклона каналов
- Шаг 3Расчёт количества пластин и гидравлического сопротивления
- Шаг 4Подбор типоразмера рамы и материалов уплотнений
- Шаг 5Проверка на соответствие максимальному давлению
3. Ключевые параметры
В справочной таблице указаны толщина пластины, максимальное давление, температура эксплуатации и коэффициент теплопередачи. Толщина и материал связаны с прочностью, давление ограничивает корпус и уплотнения, температура определяет совместимость среды, а коэффициент показывает способность поверхности передавать тепло в выбранном режиме.
Эти параметры не заменяют геометрию гофры и расчёт каналов. При замене пластины сверяют угол и шаг профиля, материал прокладок и доступное давление насоса. Значение из таблицы применяют только после проверки по паспорту конкретного аппарата и его рабочей среде.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура эксплуатации | 180 градусы Цельсия | градусы Цельсия | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 4000 Вт/(м²·К) | Вт/(м²·К) | инженерная практика; сверить по паспорту |
4. Схема работы

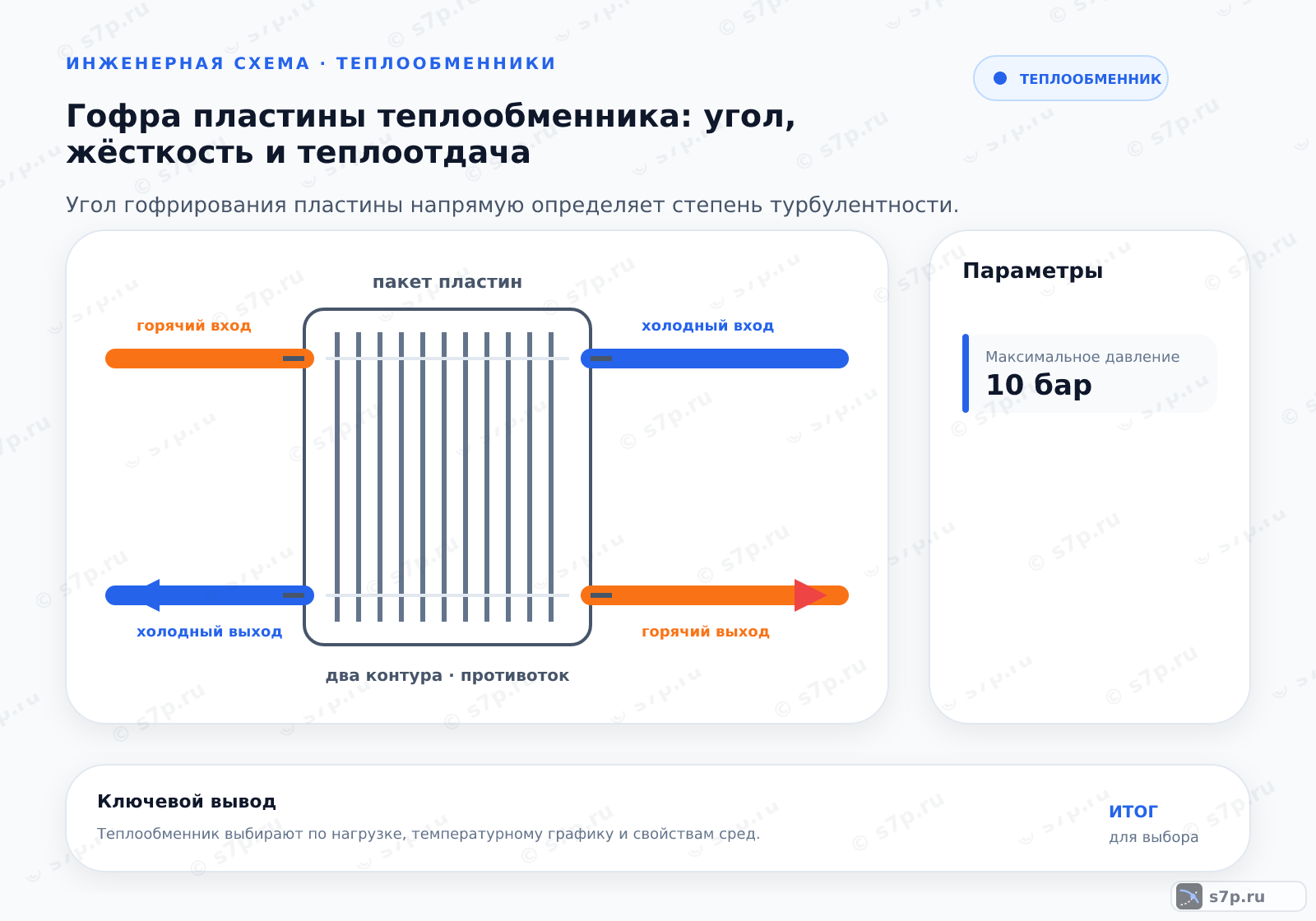

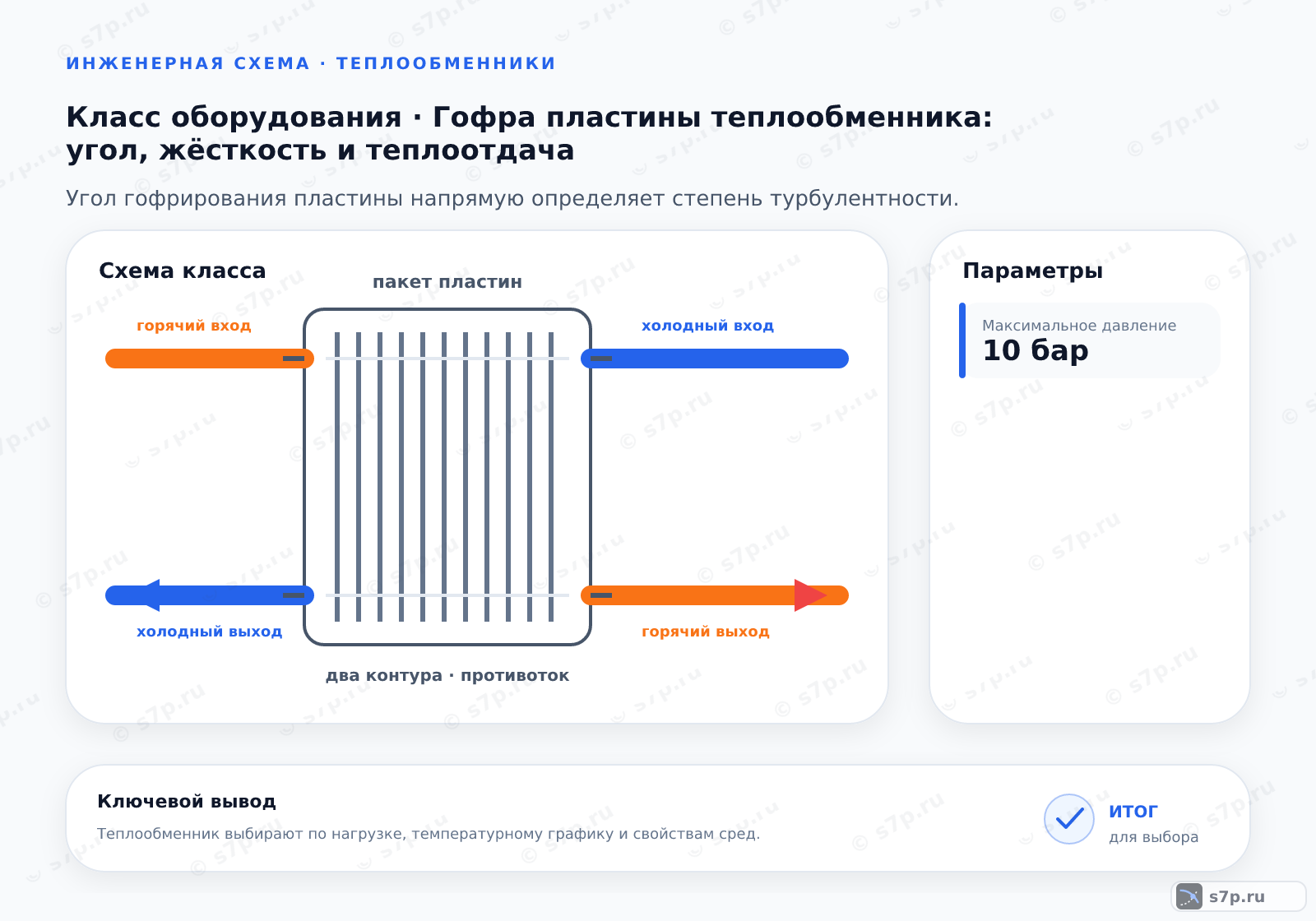

Потоки входят в разные патрубки, проходят по разделённым каналам и выходят после передачи тепла через пластины. Геометрия гофры задаёт направление и интенсивность перемешивания, а схема подключения определяет, будет ли движение прямоточным или противоточным. Давление распределяется по каналам и соединениям рамы.
При изменении угла или шага гофры заново оценивают теплоотдачу, скорость и перепад давления. Контрольные точки располагают до и после аппарата; по ним отделяют изменение геометрии от засорения, воздуха или ошибки в обвязке. Любая замена пластины должна сохранять расчётную компоновку пакета.
5. Виды и разновидности
Пластина с более интенсивным углом гофры создаёт сильное перемешивание и подходит для высокой теплоотдачи, но увеличивает потери давления. Более пологий профиль используют, когда нужно снизить сопротивление. Мелкий шаг гофры рассматривают для вязких сред, если проход и очистка согласованы с их свойствами.
Разновидность выбирают вместе с толщиной листа, рамой, прокладкой и режимом насоса. Нельзя перенести профиль из одной серии в другую без проверки каналов: одинаковый внешний формат не гарантирует одинаковую площадь, давление или распределение потока.
| Значение | Источник |
|---|---|
| Пластина с углом гофры 60 градусов для высокой теплоотдачи | инженерная практика; сверить по паспорту |
| Пластина с углом гофры 45 градусов для снижения потерь давления | инженерная практика; сверить по паспорту |
| Пластина с мелким шагом гофры для вязких сред | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Рельеф направляет поток и уменьшает вероятность застойных участков, но результат зависит от расхода, вязкости и чистоты каналов. Компактность пакета достигается сочетанием площади пластин, профиля, рамы и доступного давления. Поэтому полезный эффект гофры оценивают по рабочему режиму, а не отдельно от насоса.
Рама удерживает пакет и передаёт нагрузку на соединения, а прокладки сохраняют разделение сред. При обслуживании проверяют их состояние, доступ к каналам и равномерность затяжки. После очистки сравнивают температуру и перепад давления с исходным режимом, чтобы увидеть результат изменения условий.
7. Частые ошибки и на что смотреть
Превышение давления нагружает уплотнения, пластины и раму, поэтому предел берут из паспорта конкретного аппарата. Разный угол гофры в одном пакете меняет сопротивление и распределение температуры, а несовместимая прокладка может потерять герметичность при рабочем режиме.
Перед заменой проверяют маркировку пластин, направление профиля, материал и шаг гофры. После сборки выполняют плавное заполнение, удаляют воздух и осматривают соединения. Если давление или температура расходятся с расчётом, аппарат останавливают и ищут ошибку в компоновке, фильтрации или обвязке.
Частые вопросы
Как выбрать угол гофры для высокой теплоотдачи?
Более интенсивный угол гофры усиливает перемешивание у поверхности и может повысить теплоотдачу, но одновременно увеличивает потери давления. Поэтому оценивают не угол сам по себе, а рабочий расход, свойства среды, доступный напор и допустимое сопротивление. После выбора проверяют материал пластины, прокладки, раму и паспортную компоновку, чтобы тепловой результат не создавал проблем в гидравлике.
Какой профиль подходит для вязкой среды?
Для вязких сред в справочных данных указан мелкий шаг гофры, но его применимость проверяют по фактической вязкости, расходу и склонности к загрязнению. Профиль должен сохранить проход и возможность очистки, а насос — преодолеть сопротивление каналов. Перед заказом сопоставляют материал пластины и прокладок с рабочей жидкостью и уточняют ограничение по температуре.
Можно ли смешивать пластины с разным углом гофры?
Смешение пластин с разным углом меняет площадь, сопротивление и распределение потока, поэтому расчётная схема перестаёт быть подтверждённой. Перед заменой проверяют маркировку, направление профиля, шаг, толщину и материал. Если смешение предусмотрено изготовителем, его согласуют с паспортом и расчётом; случайная установка похожего листа может привести к течи или недогреву.
Почему после очистки вырос перепад давления?
Проверяют, не осталось ли загрязнение в каналах, не изменились ли прокладки и положение пластин, не появился ли воздух и не перекрыта ли арматура. Рост сопротивления также возникает при установке профиля с другим углом или шагом. Сначала сравнивают расход и давление до и после аппарата, затем проверяют сборку и паспортную компоновку, не увеличивая нагрузку насоса вслепую.
Что проверить при замене пластины и прокладки?
Сверяют материал, толщину, угол и шаг гофры, направление установки и совместимость прокладки со средой и температурой. Рама должна затягиваться равномерно, а каналы — оставаться раздельными. После заполнения удаляют воздух, осматривают соединения и сравнивают рабочие температуру, расход и перепад давления с исходным режимом. Несовпадение признаков требует остановки и повторной проверки сборки.
Какие параметры сверять перед заказом нового пакета?
Сверяют толщину пластины, максимальное давление, температуру эксплуатации, коэффициент теплопередачи, угол и шаг гофры, материал прокладок и тип рамы. Затем проверяют размеры и присоединения, но не ограничиваются ими: одинаковый корпус может иметь другую геометрию каналов. Итог сопоставляют с расходом, напором насоса, свойствами среды и паспортом аппарата.
