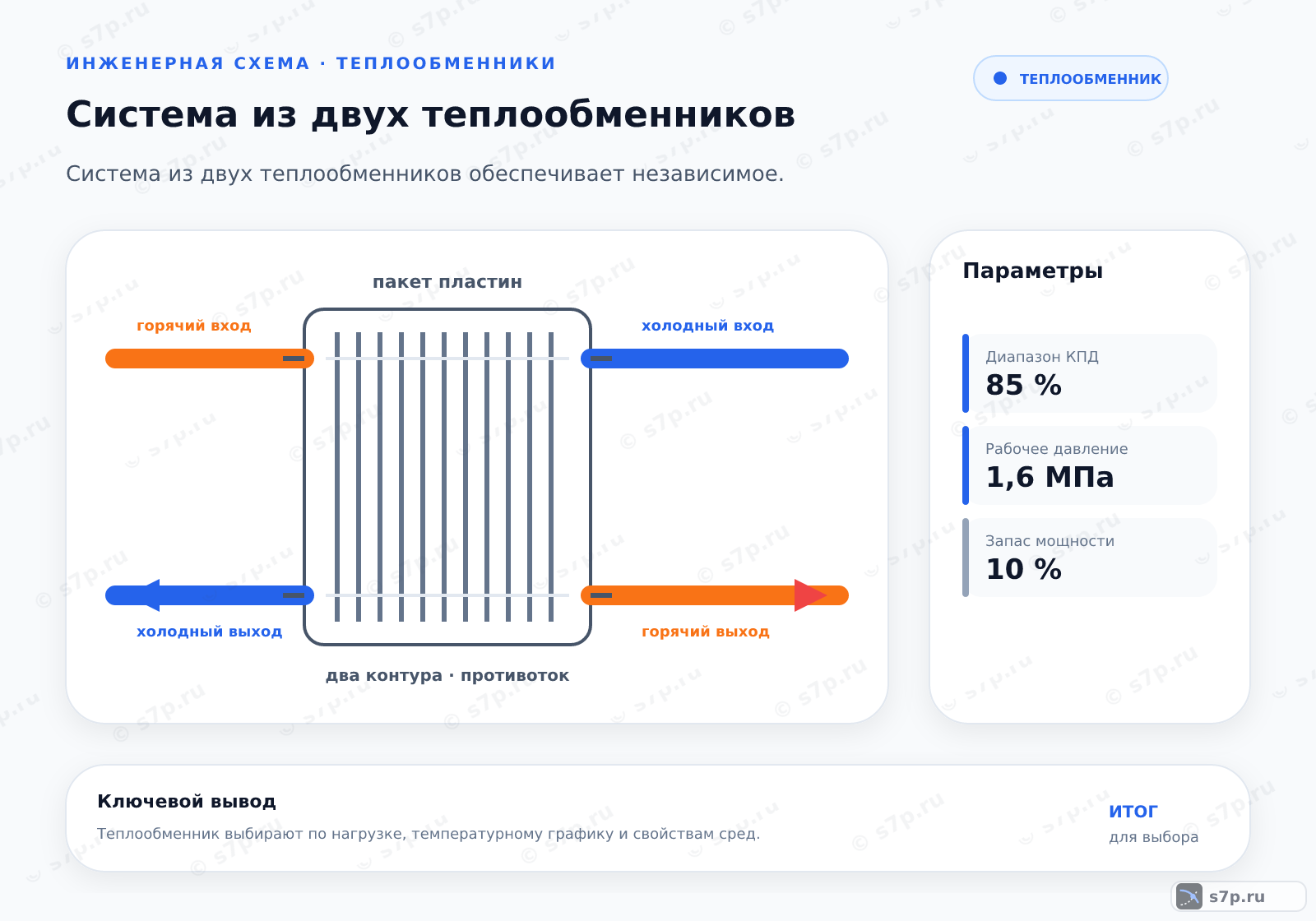

Система с двумя теплообменниками раздельно готовит воду для отопления и горячего водоснабжения от общего источника тепла. Независимое подключение сохраняет гидравлическую развязку, позволяя отдельно настраивать расход, температуру и сопротивление каждого контура. При проектировании сопоставляют тепловую нагрузку, площадь теплообмена, тип аппарата и способ присоединения, а перед пуском проверяют направление потоков, заполнение, удаление воздуха и фактические потери давления.
данные обновлены 2026-10-21 ·
1. Зачем разделяют теплообменники для отопления и ГВС
Схема с раздельными теплообменниками разделяет подготовку воды для отопления и горячего водоснабжения. Каждый аппарат получает тепло от общего источника, но его рабочий контур можно настраивать отдельно: меняются расход, температура и гидравлическое сопротивление без прямого переноса режима в соседний контур.
При выборе схемы сначала определяют тепловую нагрузку каждого потребителя, затем сопоставляют площадь теплообмена, тип аппарата и способ присоединения. Независимое подключение сохраняет гидравлическую развязку; смешанное допускает возврат части воды в общий поток. Это различие определяет и состав автоматики, и порядок проверки при пуске.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы

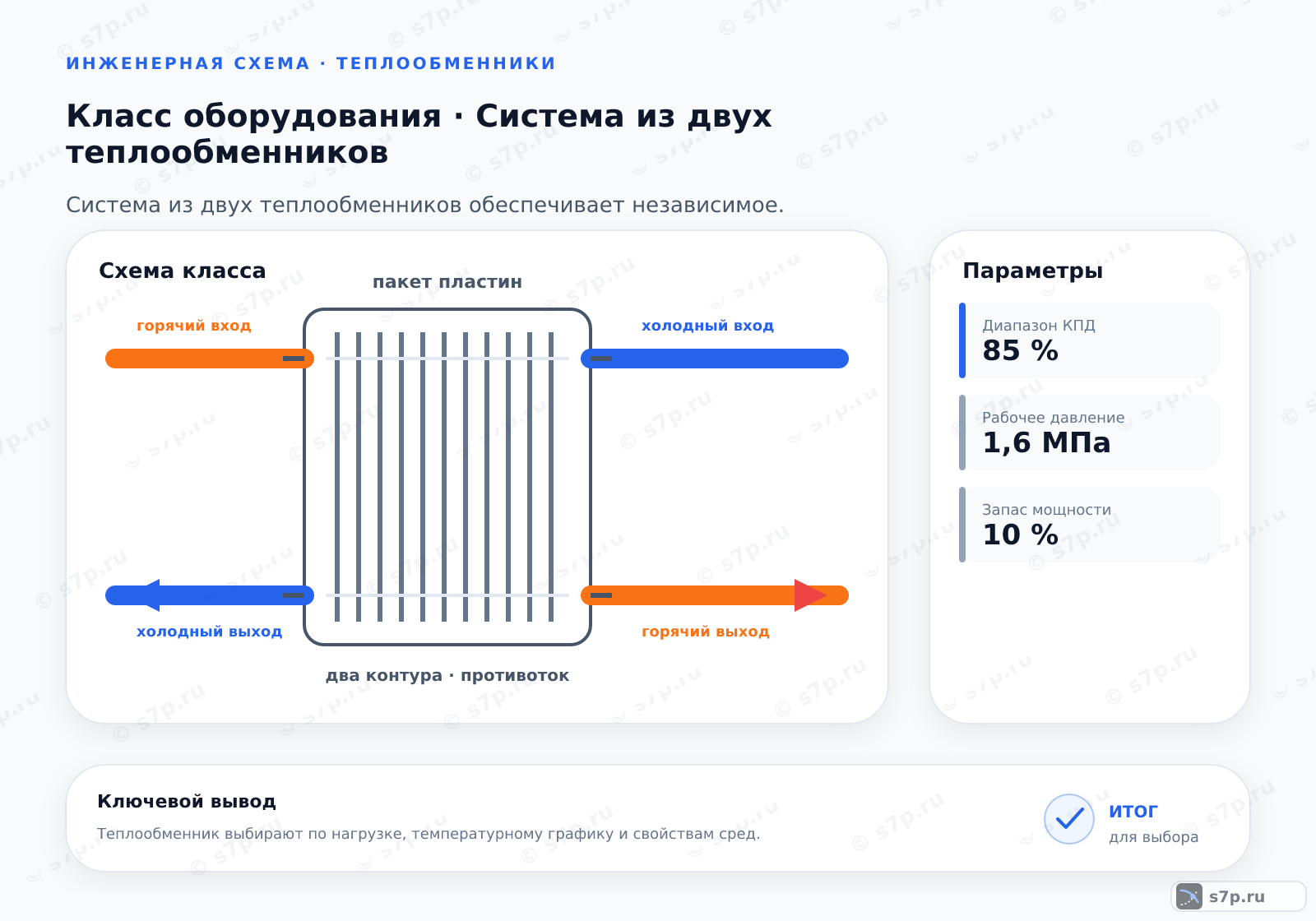

Работа начинается с передачи тепла от первичного потока к среде отопления или ГВС через разделяющую поверхность аппарата. Насосы создают движение по обвязке, фильтрация ограничивает попадание загрязнений в каналы, а автоматика меняет режим по измеренной температуре. Пластинчатое и кожухотрубное исполнение требуют разной оценки обслуживания и доступности для очистки.
Перед пуском сверяют направление движения, заполнение контуров, удаление воздуха и положение арматуры. После этого проверяют, как фактические расходы и потери давления соотносятся с расчётом. Настройку управления выполняют только при устойчивой циркуляции, иначе причина отклонения может находиться в насосе, фильтре или трубопроводной обвязке.
- Шаг 1Определить тепловую нагрузку для отопления и ГВС.
- Шаг 2Выбрать тип теплообменника (пластинчатый или кожухотрубный).
- Шаг 3Рассчитать площадь поверхности теплообмена для каждого аппарата.
- Шаг 4Подобрать циркуляционные насосы с учетом потерь давления.
- Шаг 5Установить систему водоподготовки и фильтрации.
- Шаг 6Провести гидравлический расчет трубопроводной обвязки.
- Шаг 7Настроить автоматику управления температурными режимами.
3. Ключевые параметры
К параметрам аппаратов относят температуры подачи и обратки, рабочее давление, коэффициент теплопередачи, скорость потока и толщину пластины. Эти значения читают не изолированно: температура задаёт тепловой режим, скорость связана с потерями давления и загрязнением каналов, а давление ограничивает безопасную работу корпуса и соединений.
Тепловую нагрузку связывают с площадью поверхности и характеристиками среды, а гидравлическую часть — с насосом и сопротивлением обвязки. Запас мощности из таблицы не заменяет расчёт конкретного режима. Перед монтажом параметры каждого аппарата сверяют с паспортом, схемой трубопроводов и возможностью промывки фильтров.

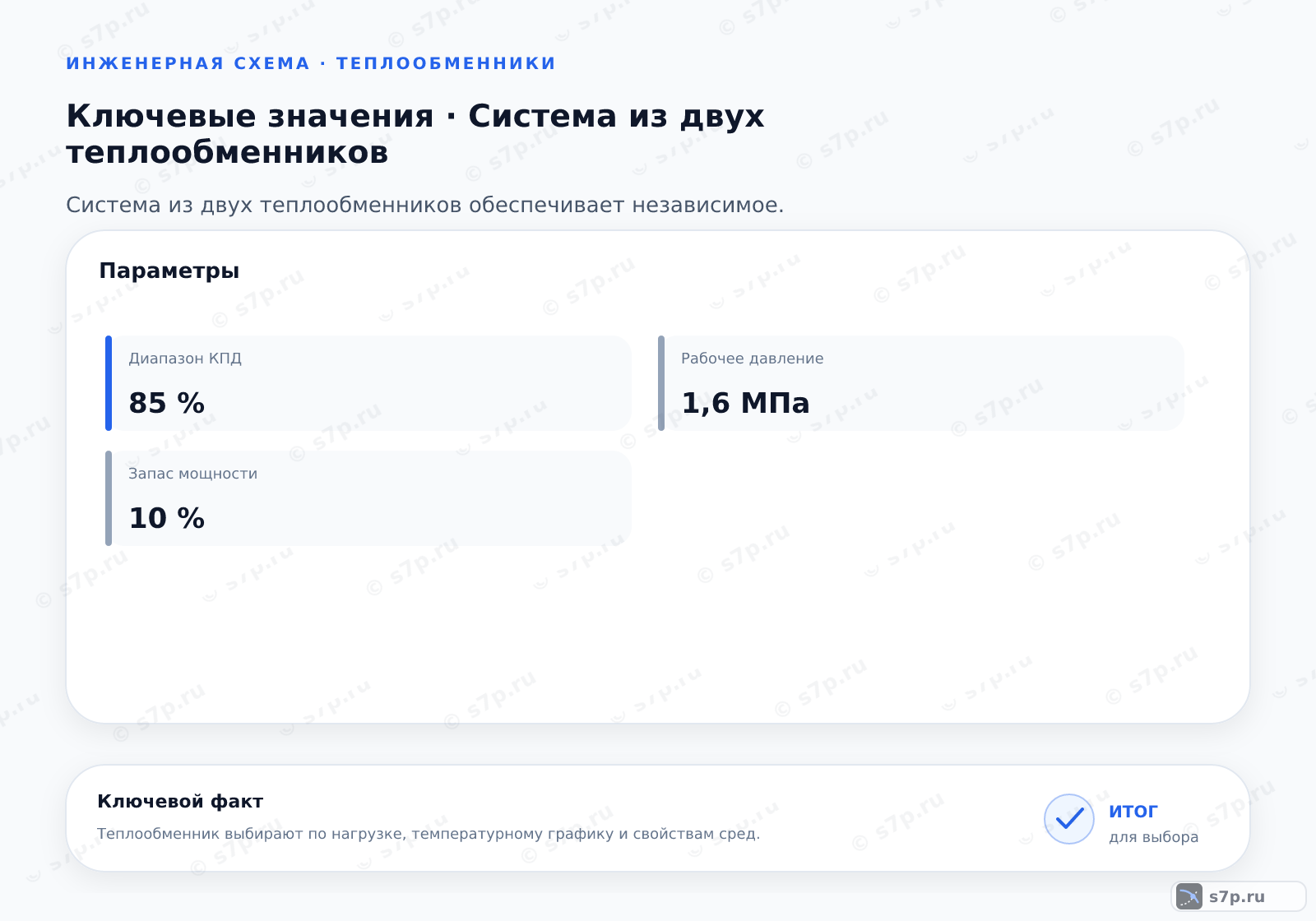

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 90 градус_С | градус_С | СП 60.13330; инженерная практика |
| Температура обратки | 70 градус_С | градус_С | СП 60.13330; инженерная практика |
| Рабочее давление | 1.6 МПа | МПа | инженерная практика; паспорт оборудования |
| Коэффициент теплопередачи | 3500 Вт/м2К | Вт/м2К | инженерная практика; учебник теплотехники |
| Скорость потока | 0.8 м/с | м/с | инженерная практика; СП 60.13330 |
| Толщина пластины | 0.6 мм | мм | инженерная практика; паспорт оборудования |
| Запас мощности | 10 % | % | инженерная практика; СП 60.13330 |
4. Схема последовательного и параллельного подключения теплообменников
В независимой схеме общий источник подаёт тепло на отдельные аппараты, а контуры потребителей не смешиваются. При последовательном включении поток после предыдущего аппарата направляют к следующему; при параллельном аппараты получают среду от общего участка. Смешанное присоединение занимает промежуточное положение и возвращает часть воды в общий контур.
Точки измерения размещают на входах и выходах аппаратов, чтобы раздельно видеть изменение температуры и перепад давления. Регулятор сопоставляет эти показания с заданным режимом, насос поддерживает движение, а фильтры защищают каналы. Любое изменение обвязки проверяют расчётом, потому что оно меняет распределение расхода между контурами.
5. Виды и разновидности
Пластинчатый аппарат удобен там, где нужна компактная поверхность теплообмена и доступна разборная очистка; кожухотрубный вариант выбирают по прочности, среде и условиям обслуживания. Различие между последовательной и параллельной схемой относится к движению потоков, а не к названию конструкции. Тип соединения следует согласовать с тепловой нагрузкой и насосной частью.
При сравнении вариантов учитывают материал пластин, фильтрацию, место для демонтажа и работу автоматики. Независимое присоединение упрощает раздельное регулирование, но требует согласованной обвязки каждого аппарата. Последовательное включение меняет состояние среды между аппаратами, поэтому его проверяют по расчётным температурам и сопротивлениям, а не только по расположению труб.
| Значение | Источник |
|---|---|
| Схема с независимым присоединением: полная гидравлическая развязка контуров. | СП 60.13330; инженерная практика |
| Схема со смешанным присоединением: часть воды смешивается в системе. | СП 60.13330; инженерная практика |
| Последовательное включение: один аппарат питает другой. | инженерная практика; учебник теплотехники |
| Параллельное включение: оба аппарата работают от общего источника. | инженерная практика; учебник теплотехники |
Назначение системы
Два раздельных аппарата нагревают воду для отопления и ГВС от общего источника, обеспечивая гидравлическую независимость контуров.
Схема с независимым присоединением
Обеспечивает полную гидравлическую развязку контуров, исключая смешивание воды.
Ограничения давления
Для пластинчатых аппаратов необходимо контролировать давление, не допуская превышения порога в 1.6 МПа.
Какой тип присоединения обеспечивает полную гидравлическую развязку контуров?
6. Частые ошибки и на что смотреть
Насос нельзя запускать при перекрытом участке: отсутствие прохода нарушает циркуляцию и создаёт нагрузку на обвязку. Перед поиском причины нестабильной температуры проверяют открытие задвижек, заполнение контуров, фильтры и удаление воздуха. Отдельно смотрят, не перепутаны ли подача и обратка на аппарате.
Рабочее давление удерживают в пределах паспорта конкретной модели; единый порог для разных аппаратов не применяют. При признаках гидроудара, течи или резкого шума пуск прекращают и осматривают соединения. После исправления механической причины повторяют проверку схемы и только затем возвращают автоматическое регулирование.
Частые вопросы
Как разделить режимы отопления и горячего водоснабжения?
Для каждого потребителя задают собственную тепловую нагрузку, температуру и расход, после чего выбирают отдельный теплообменник и насосную часть. Независимое присоединение сохраняет гидравлическую развязку контуров, поэтому регулирование выбранного потребителя меньше влияет на соседний. Перед пуском проверяют фильтрацию, заполнение, удаление воздуха и точки измерения. Итоговую схему сверяют с расчётом и паспортами аппаратов.
Когда подходит независимое, а когда смешанное присоединение?
Независимое присоединение применяют, когда контуры должны работать раздельно и не смешивать воду. Смешанное допускает возврат части воды в общий поток и требует проверить, как это изменит температуру и распределение расхода. Выбор делают по тепловой схеме, составу среды, насосам и автоматике. Если режимы потребителей сильно различаются, смешение проверяют расчётом до монтажа, а не по внешнему виду обвязки.
Чем отличаются последовательная и параллельная схемы аппаратов?
При последовательном включении среда после первого аппарата поступает к следующему, поэтому состояние потока меняется по ходу схемы. При параллельном аппараты получают среду от общего участка, а расход между ветвями нужно распределить и проверить. Последовательная схема требует оценки суммарного сопротивления и температур после каждого аппарата; параллельная — балансировки ветвей, арматуры и насосов.
Какие данные собрать перед выбором теплообменников?
Собирают тепловую нагрузку отопления и ГВС, температуры подачи и обратки, расходы, свойства сред и допустимое давление. Затем сопоставляют площадь теплообмена, скорость потока, материал и толщину пластин, тип конструкции и доступный напор насосов. Для обвязки заранее предусматривают фильтрацию, дренаж, измерительные точки и пространство для очистки. Паспорт каждого аппарата проверяют отдельно.
Почему в выбранном контуре меняется температура при стабильном источнике?
Причина может находиться в распределении расхода, воздухе, фильтре, положении задвижки или ошибке подключения подачи и обратки. Сначала сравнивают показания на входе и выходе аппарата, затем проверяют насос и фактическое положение арматуры. Если контуры смешаны, дополнительно смотрят перемычки и работу регулятора. Настройку автоматики меняют после исключения гидравлической причины.
Что проверить после остановки насоса в общей схеме?
Проверяют, не остался ли закрытым участок обвязки, нет ли гидроудара, течи или обратного движения среды. Осматривают фильтр, соединения, насос и точки измерения, затем убеждаются в заполнении и удалении воздуха. Рабочее давление сопоставляют с паспортом конкретного аппарата. Повторный пуск выполняют после восстановления прохода и устойчивой схемы, а не сразу после подачи питания.
