Погружные насосы Джилекс представляют собой компактные устройства для подъема чистой воды из скважин и колодцев, обеспечивающие стабильное давление в системе водоснабжения при соблюдении требований к качеству перекачиваемой жидкости. Использование обратного клапана предотвращает слив воды из трубопровода при остановке.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Проверка целостности кабеля и корпуса насоса перед установкой.
- 2Шаг 2
Крепление троса к проушине корпуса насоса.
- 3Шаг 3
Опускание насоса в скважину на заданную глубину.
- 4Шаг 4
Подключение насоса к трубопроводу через обратный клапан.
- 5Шаг 5
Настройка реле давления и проверка работы системы.
1. Как погружной насос Джилекс устанавливают и защищают
Погружной насос Джилекс размещают внутри скважины или колодца, чтобы рабочая часть находилась в воде. Он рассчитан на перекачивание чистой жидкости с ограниченным содержанием примесей, поэтому паспортные требования к составу воды относятся к рабочему режиму, а не только к моменту запуска.
Корпус, кабель, трос и напорное соединение образуют единую монтажную схему. Трос принимает вес оборудования, кабель подводит питание, а трубопровод отводит воду. Такое разделение нагрузок сохраняет герметичность и облегчает извлечение агрегата для обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».

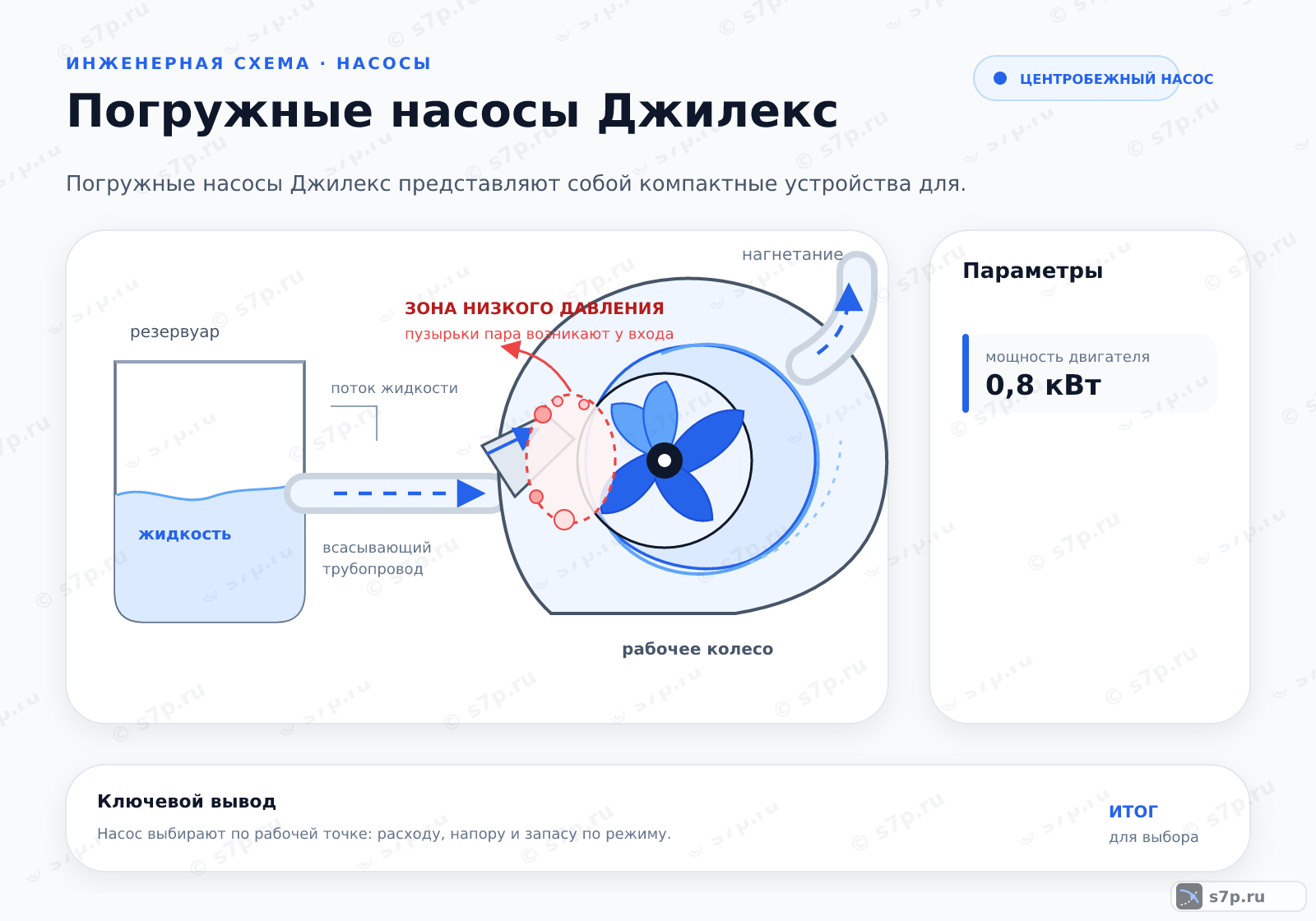

2. Устройство и принцип работы
Перед опусканием осматривают корпус и кабель, затем закрепляют трос за предусмотренную проушину. Насос не подвешивают за электрический провод: растяжение повреждает оболочку и может нарушить безопасность. Трубопровод присоединяют без перекоса, чтобы нагрузка не передавалась на корпус.
Обратный клапан удерживает воду в напорной линии после остановки и уменьшает слив обратно в источник. После монтажа проверяют заполнение, работу реле давления и отсутствие утечек. Пуск выполняют с наблюдением за подачей, шумом и изменением давления, чтобы отличить ошибку обвязки от неисправности насоса.
3. Ключевые параметры
Таблица параметров нужна для сопоставления модели с фактическим режимом скважины или колодца. Максимальный напор и подача не являются рабочей точкой автоматически: их связывают с сопротивлением трубопровода, высотой подъёма и требуемым расходом.
Температуру воды, размер допустимых примесей и жёсткость сверяют с характеристиками источника. Мощность двигателя рассматривают вместе с электропитанием, защитой и условиями охлаждения. Если жидкость выходит за паспортные ограничения, подбирают другое исполнение, а не компенсируют несоответствие настройкой реле.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальный напор | 60 м | м | Паспортные данные серии Джилекс Водомет |
| Максимальная подача | 3.6 м³/ч | м³/ч | Паспортные данные серии Джилекс Водомет |
| Мощность двигателя | 0.8 кВт | кВт | Паспортные данные серии Джилекс Водомет |
| Максимальная температура воды | 35 °C | °C | Паспортные данные серии Джилекс Водомет |
| Размер частиц примесей | 0.1 мм | мм | Паспортные данные серии Джилекс Водомет |
| Жесткость воды | 7 ммоль/л | ммоль/л | Паспортные данные серии Джилекс Водомет |
4. Схема установки погружного насоса в источнике воды

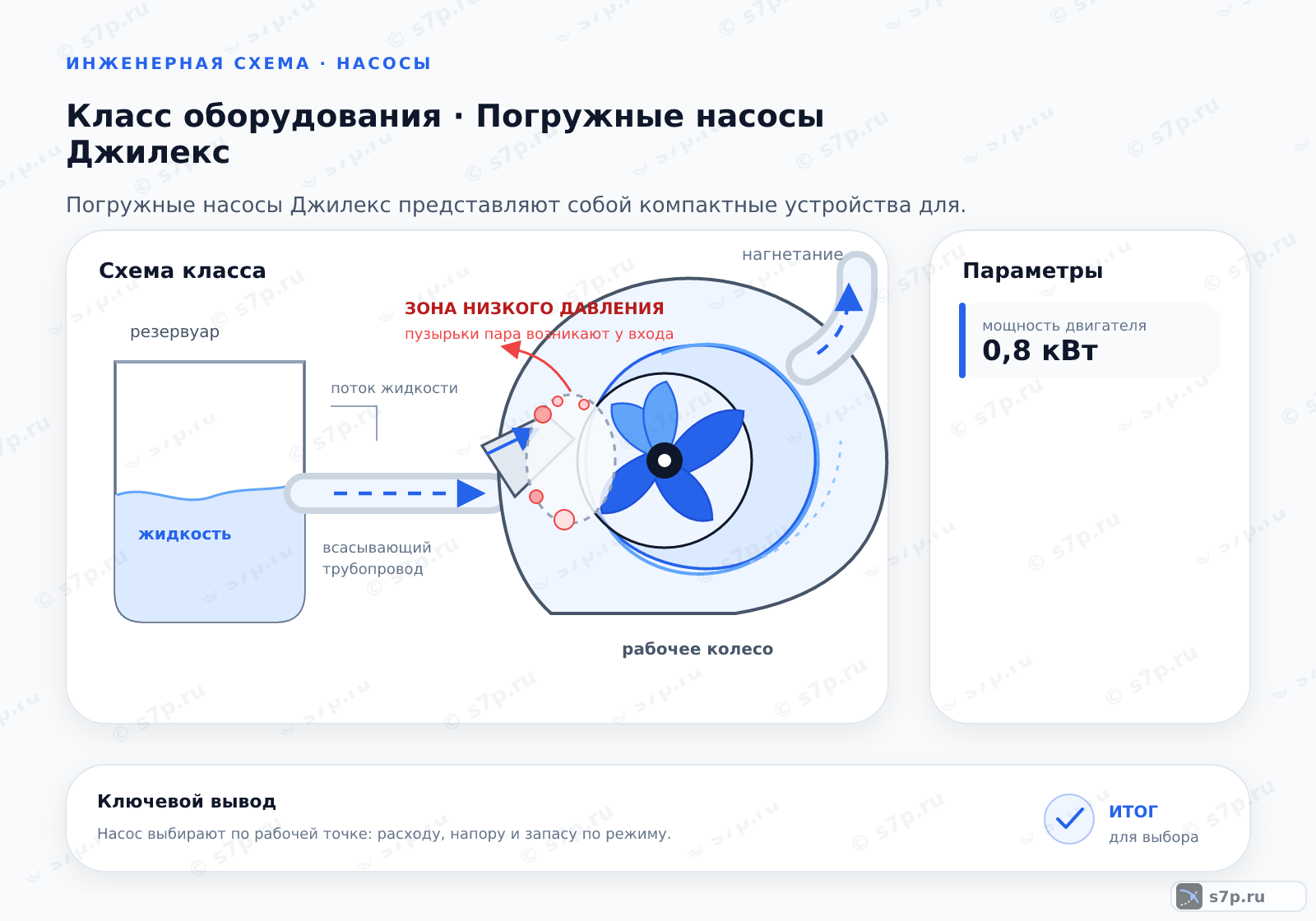

В рабочей схеме вода поступает к погружному агрегату снизу или через входную часть корпуса, затем рабочие органы создают давление и направляют поток в напорную трубу. Двигатель охлаждается окружающей средой, поэтому оголение корпуса при снижении уровня опасно для режима и ресурса.
Обратный клапан ставят в предусмотренном месте напорной линии, а кабель и трос ведут без острых перегибов. Схему проверяют на возможность подъёма, на герметичность соединений и на доступ к реле давления. При изменении уровня источник оценивают повторно, поскольку рабочая глубина меняет условия охлаждения и подачи.
5. Виды и разновидности
В линейке Джилекс варианты различаются назначением и исполнением. Водомет Про связывают со скважинами, где ожидается повышенное содержание песка; Водомет Стандарт — с чистой водой; Водомет Люкс — с конструкцией, ориентированной на ресурс и материалы. Эти обозначения не отменяют проверки паспорта конкретной модели.
При сравнении смотрят не на название серии, а на воду, геометрию источника, требуемый напор и режим включения. Материалы и конструкция должны соответствовать примесям, а габариты — проходному сечению скважины. Свободный доступ к оголовку и возможность извлечения также входят в решение.
| Значение | Источник |
|---|---|
| Водомет Про — усиленная конструкция для скважин с повышенным содержанием песка. | Паспортные данные серии Джилекс |
| Водомет Стандарт — базовая модель для чистой воды из скважин. | Паспортные данные серии Джилекс |
| Водомет Люкс — модель с увеличенным ресурсом и улучшенными материалами. | Паспортные данные серии Джилекс |
6. На что влияет и зачем нужно
Работа установки зависит от качества воды, состояния напорной линии и согласованности защиты. Обратный клапан сохраняет заполнение трубопровода, а гидроаккумулятор сглаживает режим включений, если он предусмотрен системой. Эти условия проверяют перед пуском и при диагностике.
Обратный клапан удерживает столб воды и помогает системе возвращаться к рабочему давлению после остановки. Гидроаккумулятор отделяет кратковременный разбор воды от каждого пуска, поэтому насос не реагирует на каждое малое потребление. Эффект возможен только при исправной арматуре и согласованной настройке реле.
Качество жидкости влияет на износ рабочих органов, уплотнений и проходов. Песок, превышение допустимого размера примесей или неподходящая жёсткость ускоряют ухудшение подачи. Параметры таблицы используют как границы применимости, а фактическую воду проверяют до покупки и после изменений в источнике.
7. Частые ошибки и на что смотреть
Основные ошибки связаны с подвеской, сухим ходом, водой и герметичностью. Их ищут в монтаже и источнике, а не устраняют увеличением давления или случайной сменой положения реле. Сначала подтверждают причину по признакам работы.
Насос не поднимают за кабель и не оставляют без воды: в обоих случаях страдают элементы, которые не рассчитаны на такую нагрузку или режим охлаждения. Также проверяют, что трос закреплён отдельно, а корпус не касается стенки источника и не получает ударов при опускании.
При слабой подаче проверяют клапан, заполнение линии, засорение и состав воды. При срабатывании защиты смотрят причину остановки, состояние питания и уровень жидкости. Превышение паспортных ограничений нельзя исправить перенастройкой реле; требуется вернуться к подбору по источнику и характеристике.
Частые вопросы
Как выбрать серию Водомет для конкретной скважины?
Водомет Про рассматривают для скважин с повышенным содержанием песка, Водомет Стандарт — для чистой воды, а Водомет Люкс — когда важны конструкция, материалы и ресурс. Это только предварительное разделение. Затем сверяют напор, подачу, температуру, размер примесей, жёсткость воды, проходной диаметр и режим включения. Окончательное решение принимают по паспорту конкретной модели и фактическому составу воды.
Почему после остановки вода уходит из напорной трубы?
Чаще всего причина связана с обратным клапаном: его не установили, поставили в неверном направлении, загрязнили или он не закрывается из-за повреждения седла. Проверяют также резьбовое соединение и подсос воздуха в линии. После ремонта систему снова заполняют и наблюдают за давлением после остановки. Если слив сохраняется, осматривают клапан и трубопровод, а не меняют реле без проверки гидравлики.
Можно ли поднимать насос Джилекс за электрический кабель?
Нет, кабель не предназначен для подъёма и удержания массы насоса. Его растяжение повреждает оболочку, ввод и жилы, после чего нарушается электрическая безопасность и герметичность. Для подвески используют отдельный трос, закреплённый за предусмотренную проушину. При обслуживании кабель укладывают без острых перегибов, а перед повторным опусканием проверяют корпус, ввод и состояние изоляции.
Какие свойства воды проверить перед покупкой?
Сверяют температуру, жёсткость и размер твёрдых примесей с паспортом серии. Для скважины дополнительно оценивают наличие песка и сезонное изменение состава воды. Если примеси превышают допустимый размер или вода агрессивна к материалам, насос может быстро потерять подачу и герметичность. Результаты анализа связывают с исполнением Водомет и только после этого выбирают модель, мощность и режим управления.
Что проверить, если погружной насос не даёт воду?
Начинают с питания, уровня воды, положения обратного клапана и заполнения напорной линии. Затем проверяют засорение входа, перегиб трубы, состояние кабеля и срабатывание реле давления. Если двигатель работает, но подача отсутствует, ищут закрытую арматуру или утечку. Нельзя долго оставлять насос без притока: после устранения причины контролируют шум, давление и устойчивость потока при разборе воды.
Как принять монтаж насоса перед постоянной работой?
Осматривают корпус и кабель, проверяют трос, соединение с трубопроводом и направление движения воды через обратный клапан. После заполнения запускают систему под наблюдением, фиксируют давление и оценивают шум, вибрацию, утечки и работу реле. Отдельно сопоставляют воду с паспортными ограничениями. Если защита срабатывает без понятной причины, насос оставляют отключённым до проверки источника, питания и обвязки.
