Правильный подбор насоса требует точного расчета требуемого напора с учетом высоты подъема, потерь в трубах и запаса, а также выбора рабочей точки на характеристике, совпадающей с необходимым расходом. Работа насоса в зоне малого расхода (левее оптимальной) вызывает перегрев и вибрацию. Необходимо установить байпас или дроссель. Превышение допустимой высоты всасывания приводит к кавитации. Используйте погружные насосы или откачивающие насосы.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Подбор насоса по расходу и напору: суть
Подбор по расходу и напору связывает требуемую подачу с сопротивлением всей системы. В напор входят высота подъёма, потери в трубах и местных элементах, а также давление, которое нужно сохранить в рабочем контуре. Насос выбирают по рабочей точке на характеристике, а не по одному значению расхода или по диаметру патрубка.
Сначала описывают режим сети, затем сопоставляют его с кривой насоса и проверяют положение точки относительно оптимальной области. Малый расход левее рабочей области сопровождается перегревом и вибрацией. Поэтому при изменении режима проверяют байпас или дросселирование, а для большой высоты всасывания оценивают риск кавитации и пригодность погружного исполнения.
Текущая страница в тематической подборке.
Смежная тема кластера «podbor».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
2. Калькулятор подбора
В калькулятор заносят расход системы, высоту подъёма, потери в трубах и давление в системе. Температуру жидкости и КПД используют для проверки допустимого исполнения и оценки работы привода. Результат читают как требуемую рабочую точку, после чего сопоставляют её с паспортной диаграммой выбранного насоса.
Расчёт не заканчивается получением одного значения напора. Проверяют направление потока, условия всасывания, допустимость работы при малом расходе и наличие средств защиты от гидроударов. Если режим требует байпаса, дросселя, демпфера или расширительного бака, это отражают в схеме, а не оставляют за пределами подбора.
3. Исходные данные для расчёта

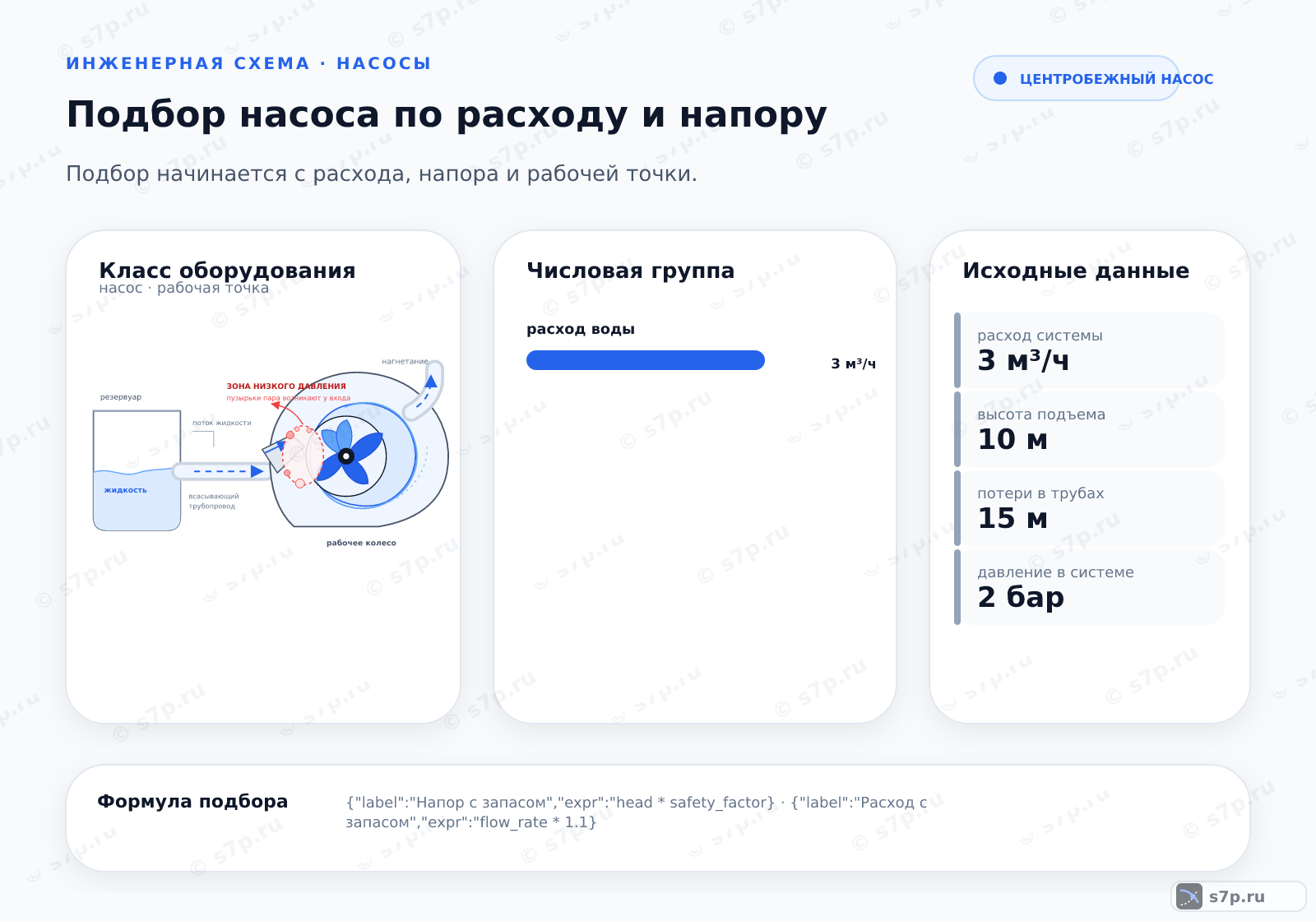

Исходная таблица содержит расход системы, высоту подъёма, потери в трубах, давление в системе, температуру жидкости и КПД насоса. Эти данные описывают гидравлическую нагрузку и условия работы привода. Перед расчётом проверяют единицы, источник каждого значения и то, относится ли параметр к рабочему режиму или к пределу оборудования.
Высоту и потери не смешивают с напором насоса: они формируют требование к системе. Давление в контуре проверяют отдельно, а температуру — вместе с материалами и уплотнениями. КПД используют как характеристику выбранного агрегата, но окончательный выбор делают по рабочей точке, паспорту и фактической схеме трубопровода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход системы | 3 м³/ч | м³/ч | инженерная практика; паспорт оборудования |
| Высота подъема | 10 м | м | инженерная практика; паспорт оборудования |
| Потери в трубах | 15 м | м | инженерная практика; паспорт оборудования |
| Давление в системе | 2 бар | бар | инженерная практика; паспорт оборудования |
| Температура жидкости | 60 °C | °C | инженерная практика; паспорт оборудования |
| КПД насоса | 65 % | % | инженерная практика; паспорт оборудования |
4. Диаграмма зависимости

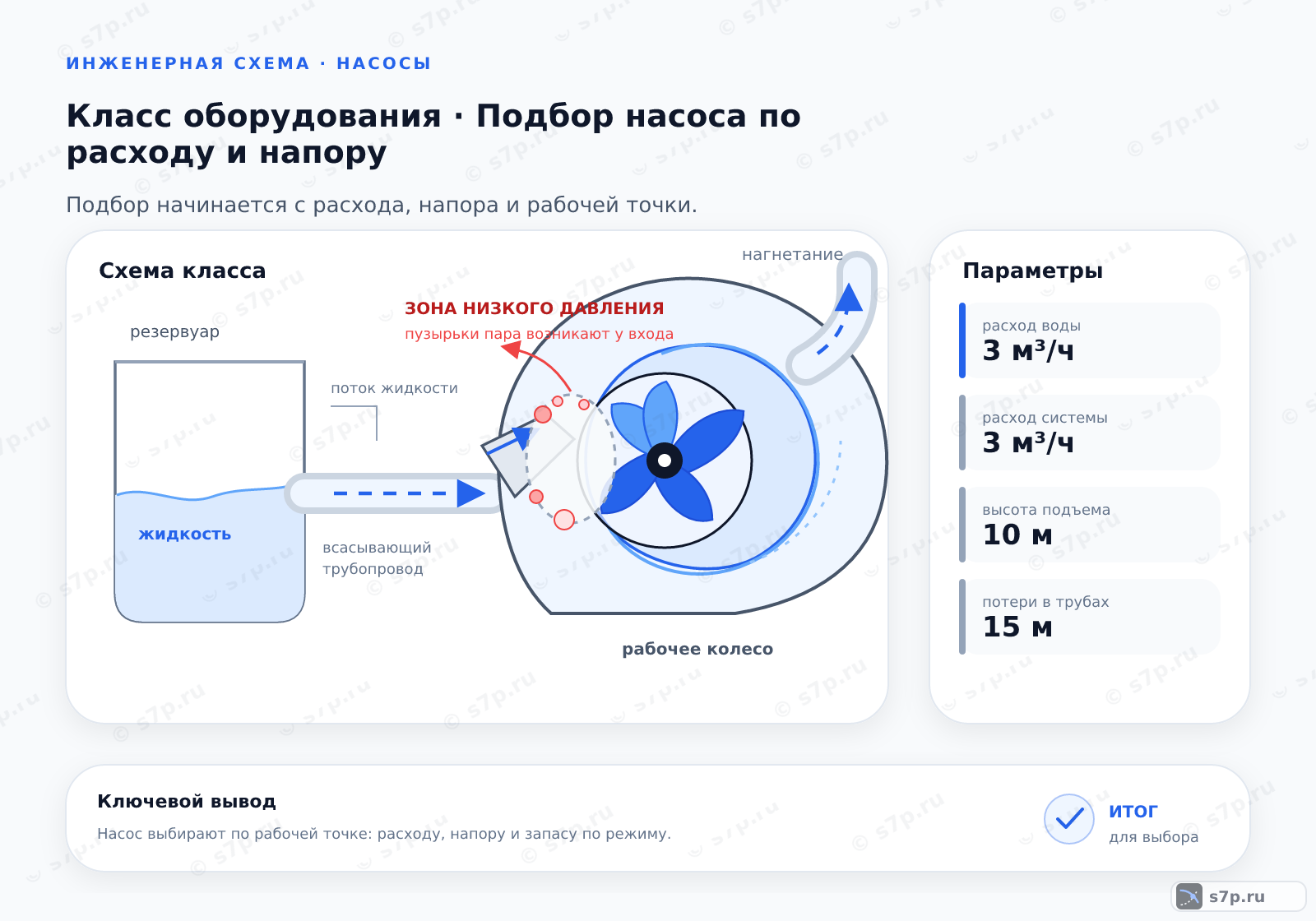

На диаграмме насоса расход откладывают по рабочей оси, а напор сопоставляют с кривой агрегата. Рабочая точка появляется там, где характеристика насоса встречается с сопротивлением системы. Изменение труб, арматуры, высоты подъёма или свойств жидкости сдвигает эту точку, поэтому диаграмму рассматривают вместе с исходными данными.
Если точка ушла в область малого расхода, возможны перегрев и вибрация; если требуемый напор недостижим, насос не обеспечит режим. При большой высоте всасывания проверяют кавитацию: превышение значения 6 м в исходном условии требует другого решения, включая погружной или откачивающий насос.
5. Типичные ошибки подбора
Пуск без жидкости разрушает торцевое уплотнение, поэтому перед включением проверяют заполнение и условия всасывания. Засорение рабочего колеса твёрдыми частицами уменьшает напор и смещает рабочую точку. Неравномерная характеристика или резкое изменение арматуры способствуют гидроударам, а неустойчивый режим усиливает вибрацию.
Демпферы или расширительные баки применяют только как часть согласованной схемы защиты. Нельзя компенсировать неверный подбор постоянным дросселированием и нельзя выбирать насос по высоте подъёма без потерь в трубах. После очистки или изменения арматуры расчёт рабочей точки повторяют и сверяют с паспортом.
Частые вопросы
Какие исходные данные нужны для выбора насоса?
Фиксируют расход системы, высоту подъёма, потери в трубах, давление в системе, температуру жидкости и КПД насоса. Дополнительно описывают условия всасывания, свойства среды и режим изменения расхода. Каждое значение проверяют по схеме или паспорту, затем по входным значениям строят требуемую рабочую точку и сопоставляют её с характеристикой насоса.
Как связать высоту подъёма и потери в трубах с напором?
Высота подъёма и потери в трубах формируют часть требования к напору, а давление в системе уточняет состояние контура. Их рассматривают совместно, а не выбирают насос только по высоте. К расчётному требованию добавляют сопротивление арматуры и проверяют результат по рабочей точке. Числа из исходной таблицы не переносят в другой объект без проверки схемы.
Почему малый расход вызывает перегрев и вибрацию?
При работе левее оптимальной области часть энергии не превращается в полезную подачу, и насос нагревается, вибрирует и работает вне устойчивого режима. Проверяют положение рабочей точки и сопротивление сети. Байпас или дроссель применяют только по согласованной схеме, а не для постоянного сокрытия неверного подбора. После изменения арматуры диаграмму проверяют заново.
Что делать при высоте всасывания более 6 метров?
В исходных данных превышение высоты всасывания более 6 метров связано с риском кавитации. Проверяют давление на входе, доступный NPSH, потери на всасывающей линии и подсос воздуха. Для такого режима рассматривают погружной или откачивающий насос, если это соответствует схеме. Одного увеличения напора на выходе недостаточно: причина находится на всасывании.
Как засор рабочего колеса отражается на подборе?
Твёрдые частицы и отложения уменьшают проходное сечение, снижают напор и смещают рабочую точку. Проверяют чистоту среды, фильтрацию, доступ к рабочему колесу и допустимое исполнение насоса. После очистки сравнивают давление, расход и ток с исходным режимом. Если загрязнение повторяется, меняют не только насос, но и схему защиты от примесей.
Как учесть риск гидроудара при выборе оборудования?
Оценивают скорость изменения потока, неравномерность характеристики насоса, работу запорной арматуры и длину линии. При необходимости в схему включают демпферы или расширительные баки, предусмотренные расчётом. Эти элементы не исправляют неверную рабочую точку. После изменения защиты проверяют давление при пуске и остановке и сопоставляют его с паспортными ограничениями.
