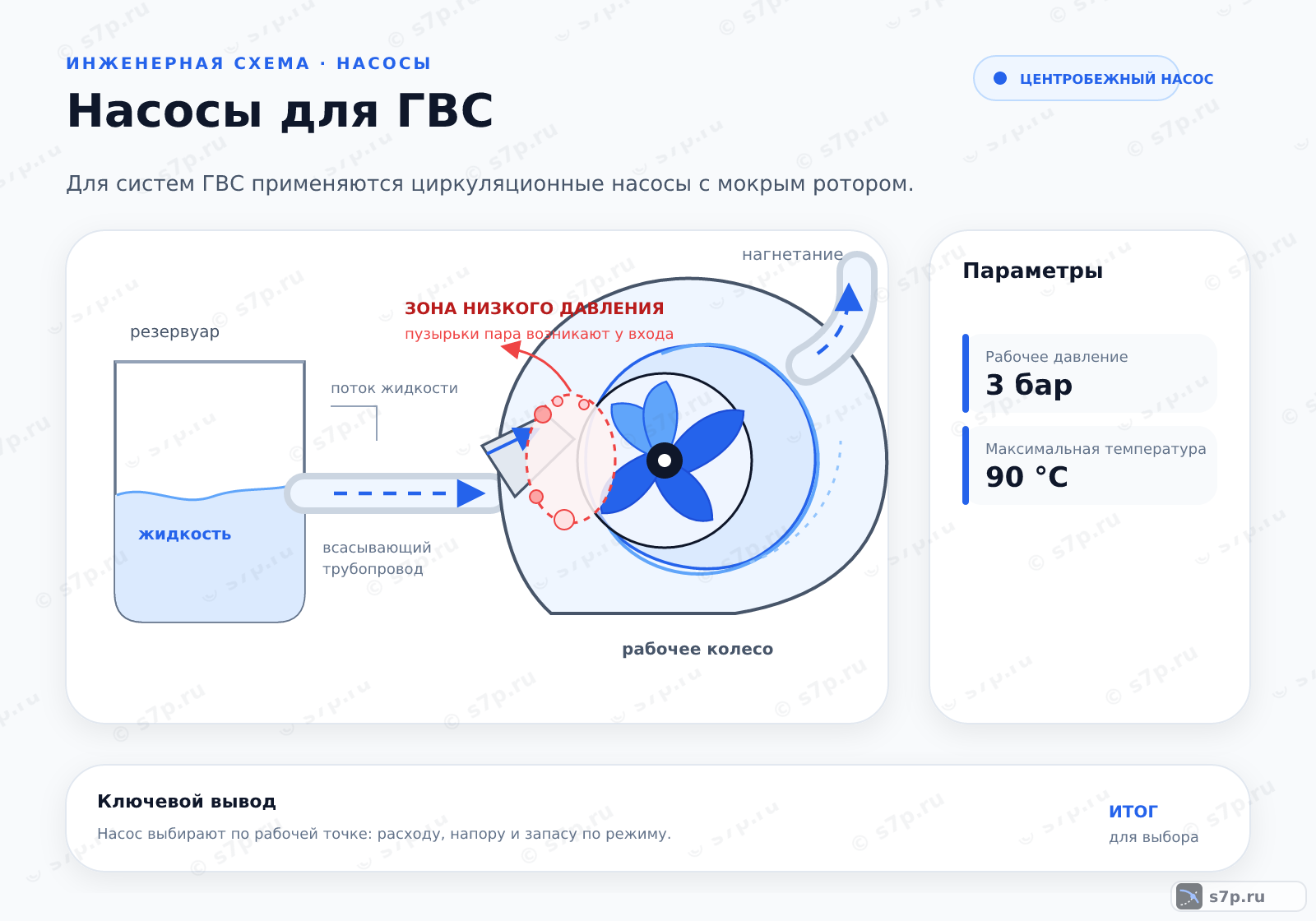

Для систем ГВС применяются циркуляционные насосы с мокрым ротором, обеспечивающие бесшумную работу и стабильный напор в диапазоне 3–6 метров водяного столба при температуре воды до 90 °C. Циркуляционный насос для ГВС — это устройство, создающее давление для принудительного движения горячей воды в системе отопления или водоснабжения, обеспечивая быстрый доступ к горячей воде в точках потребления.
данные обновлены 2026-10-21 ·
1. Как насос ГВС поддерживает циркуляцию горячей воды
Циркуляционный насос в контуре ГВС перемещает горячую воду по замкнутой ветви и сокращает ожидание у удалённой точки разбора. Он не заменяет источник нагрева: его задача — поддерживать движение среды, чтобы участок трубопровода не остывал между включениями водоразбора.
При разборе схемы отделяют подачу горячей воды от циркуляционной обратной линии. Насос ставят в согласованную с проектом ветвь, учитывая направление потока, положение арматуры и возможность удалить воздух. Такой подход помогает не смешивать задачу циркуляции с задачей создания давления во всей системе.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».

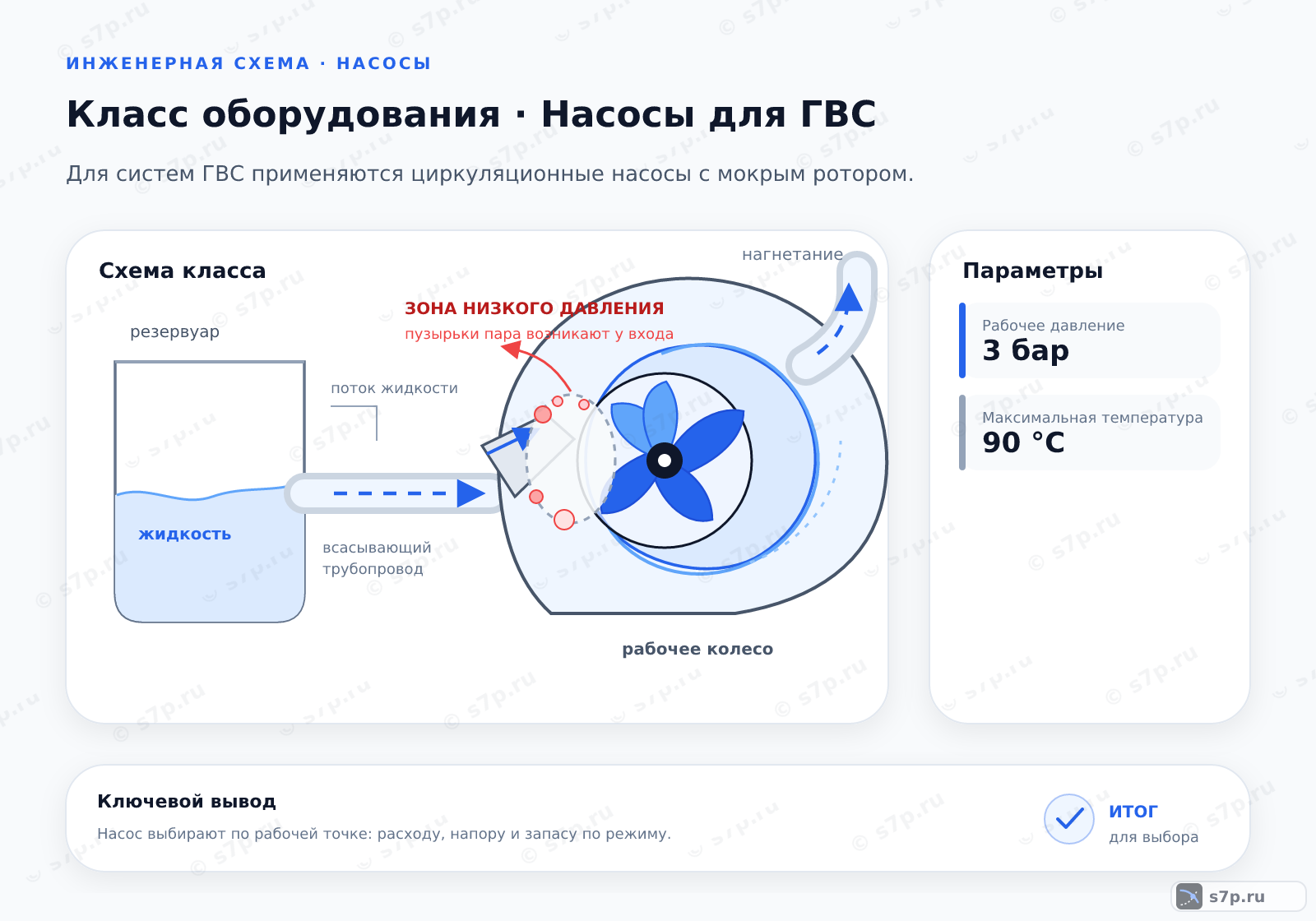

2. Устройство и принцип работы
Работа начинается с заполненного водой участка: перед пуском перекрывают краны, при необходимости сливают воду и снимают старый агрегат по шагам из схемы. Новый насос ориентируют по стрелке на корпусе, после подключения проверяют герметичность соединений и отсутствие воздуха в рабочей полости.
Насос с мокрым ротором охлаждается перекачиваемой средой, поэтому сухой пуск недопустим. Электрическое подключение выполняют после механического монтажа и проверки заземления. Если вал установлен не в предусмотренном положении или фланцы затянуты с перекосом, растёт шум и появляется риск течи.
- Шаг 1Остановить котел и перекрыть краны.
- Шаг 2Слить воду из участка трубы.
- Шаг 3Открутить фланцы старого насоса.
- Шаг 4Установить новый насос по стрелке.
- Шаг 5Подключить электричество и проверить.
3. Ключевые параметры

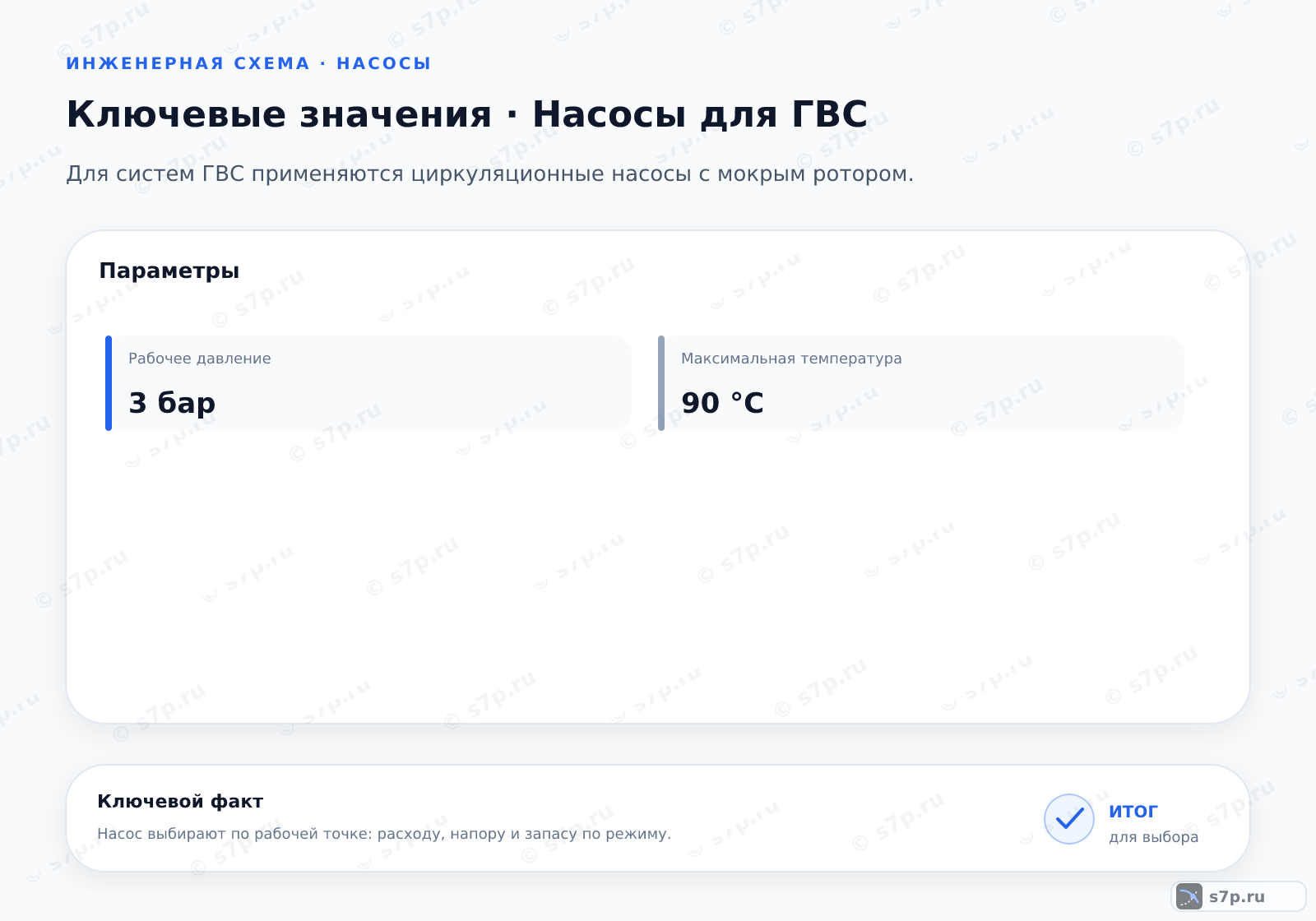

Для подбора сопоставляют требуемый расход, напор, рабочее давление, температуру воды и присоединительный размер. Принятый диапазон напора составляет 3–6 м, максимальная температура — 90 °C, номинальный диаметр — 32 мм; эти значения служат ориентиром исполнения и не заменяют проверку паспорта.
Отдельно сверяют класс защиты 45 IP, скорость вращения 2900 об/мин и рабочее давление 3 бар с условиями установки. Нельзя выбирать насос только по диаметру: гидравлическое сопротивление контура, режим циркуляции и допустимая температура должны соответствовать одной рабочей точке.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 32 мм | мм | инженерная практика; ГОСТ 28338-87 |
| Максимальный напор | 6 м | м | инженерная практика; паспорт оборудования |
| Минимальный напор | 3 м³/ч | м³/ч | инженерная практика; паспорт оборудования |
| Класс защиты | 45 IP | IP | ГОСТ 14254-2015; паспорт оборудования |
| Скорость вращения | 2900 об/мин | об/мин | инженерная практика; паспорт оборудования |
4. Схема циркуляции ГВС с обратной ветвью
В циркуляционной схеме горячая вода уходит к точкам разбора, а остывающая часть потока возвращается по обратной ветви. Насос поддерживает движение в этой ветви; его положение, стрелка на корпусе и расположение запорных устройств должны совпадать с принятой схемой трубопроводов.
Для контроля нужны точки до и после насоса, а также доступ к фильтру и соединениям. По изменению температуры, шуму и наличию воздуха отличают недостаточную циркуляцию от ошибки монтажа. Обратный поток не должен перекрываться случайно закрытым краном или неправильно установленным клапаном.
5. Виды и разновидности
Для ГВС применяют насосы с мокрым или сухим ротором, а также модели с частотным преобразователем. Мокрый ротор обычно выбирают для компактных бытовых контуров, сухой — для оборудования с большей нагрузкой. Частотное управление меняет производительность в соответствии с режимом системы.
Сравнивать варианты следует по среде, требуемому напору, шуму, способу охлаждения и доступу для обслуживания. Бесшумность не отменяет проверки температуры и положения вала, а наличие преобразователя не исправляет неверно рассчитанную циркуляционную ветвь.
| Значение | Источник |
|---|---|
| Мокрый ротор: бесшумный, для квартир. | инженерная практика |
| Сухой ротор: мощный, для зданий. | инженерная практика |
| С частотным преобразователем: экономичный. | инженерная практика |
6. На что влияет и зачем нужно
Циркуляция сокращает время ожидания горячей воды; в принятом режиме подача указана до 5 секунд. Результат зависит от схемы труб, утепления, положения обратной линии и фактического режима насоса. Сам агрегат нельзя рассматривать отдельно от контура: задержка может быть вызвана длиной ветви, воздухом или неверным направлением движения.
При рабочем напоре поток должен проходить через предусмотренные участки без свиста арматуры и резких перепадов. Если вода остывает или долго не появляется, сначала проверяют направление движения, воздух, фильтр и открытие ветви, а уже затем меняют настройку насоса.
7. Частые ошибки и на что смотреть
Перед любыми работами отключают питание и перекрывают участок. Вал нельзя проворачивать рукой при включённом электропитании. Сухой ход лишает насос охлаждения и может привести к перегреву, поэтому перед пуском убеждаются в заполнении и удалении воздуха.
Фланцы и резьбовые соединения затягивают без перекоса и чрезмерного усилия, чтобы не повредить корпус. После подключения проверяют заземление, стрелку потока, отсутствие течи и доступ к отключающей арматуре. Шум или нагрев после пуска требуют остановки и проверки причины.
Частые вопросы
Чем циркуляционный насос ГВС отличается от насоса для повышения давления?
Циркуляционный насос перемещает горячую воду по замкнутой обратной ветви, чтобы она не застаивалась и быстрее доходила до точек разбора. Насос для повышения давления решает другую задачу: увеличивает давление в системе при недостаточном подпоре. Перед выбором смотрят на схему труб, наличие обратной линии и требуемую рабочую точку. Подмена одного назначения другим может дать шум, слабую циркуляцию или неравномерный разбор.
Как сопоставить напор насоса для ГВС с конкретным контуром?
Для выбранного исполнения диапазон напора составляет 3–6 м, температура воды — до 90 °C, рабочее давление — 3 бар. Эти значения сравнивают с сопротивлением труб, фильтра, клапанов и обратной линии. Насос не выбирают только по диаметру присоединения: при слишком малом напоре циркуляция не дойдёт до удалённой ветви, а избыток напора может вызвать шум и лишний расход.
Что проверить перед заменой насоса в линии горячей воды?
Сначала отключают питание, перекрывают краны и сливают воду из заменяемого участка. Затем сверяют направление стрелки, положение вала, состояние фланцев, фильтра и заземления. После монтажа контур заполняют, удаляют воздух и проверяют герметичность до подачи питания. Если соединение затянуто с перекосом или насос установлен против потока, настройка не исправит механическую проблему.
Когда для ГВС выбирают мокрый ротор, а когда сухой?
Мокрый ротор обычно удобен в компактном бытовом контуре: перекачиваемая вода охлаждает узел, а работа получается тише. Сухой ротор рассматривают для большей нагрузки и требований к производительности, принимая во внимание шум и обслуживание. Модель с частотным преобразователем позволяет менять режим, но не компенсирует неверно рассчитанные трубопроводы, фильтр или обратную ветвь.
Почему горячая вода долго доходит до точки разбора после монтажа?
Проверяют, есть ли циркуляционная обратная линия, открыт ли её участок и совпадает ли направление потока со стрелкой на насосе. Затем исключают воздух, забитый фильтр, закрытый клапан и неверное положение точки измерения. Если насос работает, но вода остывает в трубах, оценивают утепление, фактический напор и соответствие рабочей точки контуру, а не только электропитание.
Как безопасно запустить насос после обслуживания?
После сборки проверяют заземление и отсутствие течи, заполняют участок водой и удаляют воздух. Вал не проворачивают рукой при включённом питании, а сухой пуск не допускают: насос охлаждается средой. Питание подают после механической проверки, затем наблюдают за шумом, нагревом, вибрацией и изменением температуры. При свисте или течи агрегат отключают и ищут причину в обвязке.
