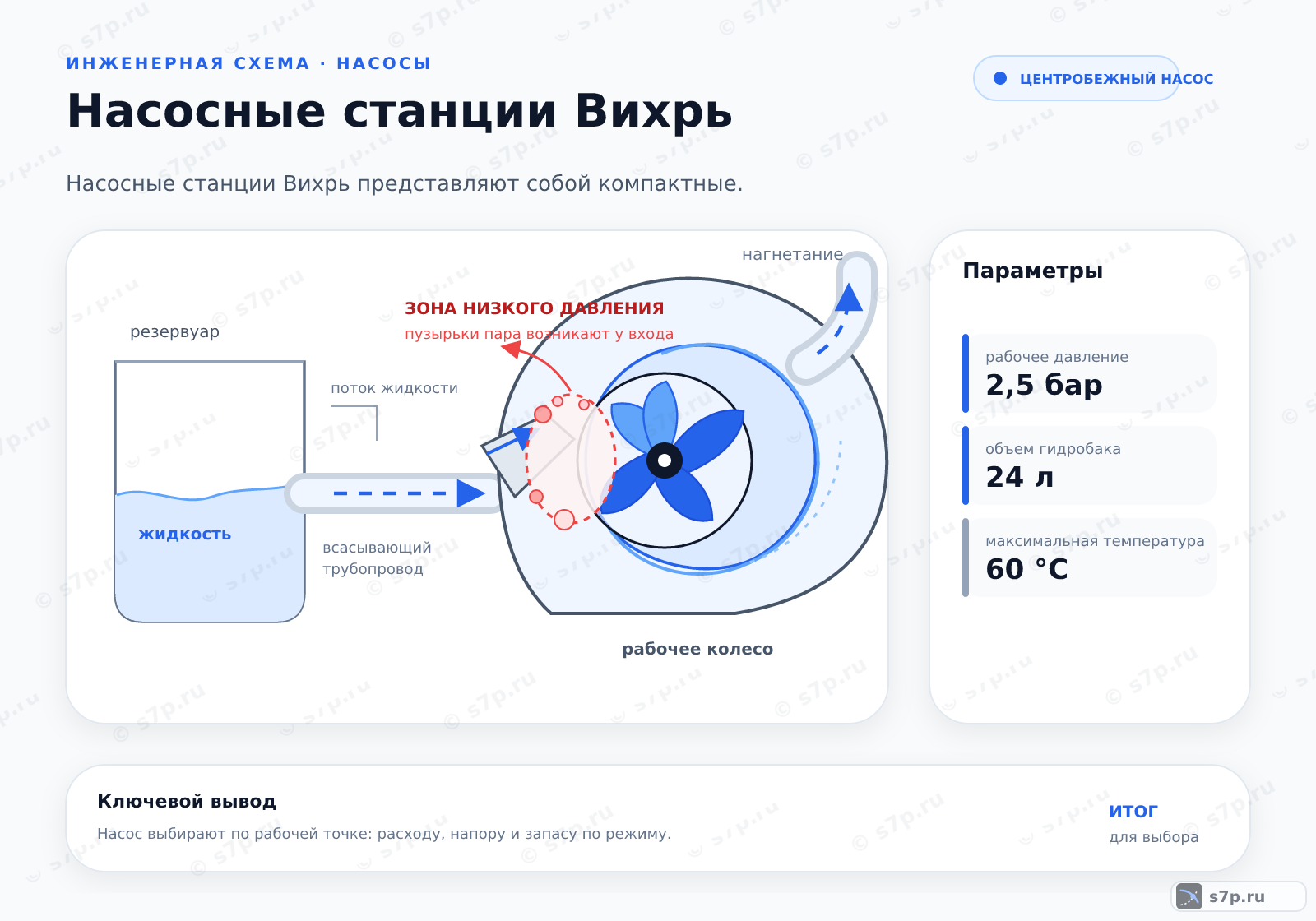

Насосные станции Вихрь представляют собой компактные автоматизированные системы водоснабжения, обеспечивающие стабильный напор в частных домах за счет встроенного гидробака и электронного блока управления. Увеличение объема бака снижает частоту включений насоса, продлевая срок его службы.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Установка насосной станции на ровную поверхность в сухом помещении с температурой выше 0 °C.
- 2Шаг 2
Подключение всасывающей трубы с обратным клапаном и фильтром к входному патрубку насоса.
- 3Шаг 3
Заполнение рабочей камеры и всасывающей трубы водой через заливную пробку для удаления воздуха.
- 4Шаг 4
Подключение напорного трубопровода к выходному патрубку через гибкую подводку или трубу.
- 5Шаг 5
Подключение электропитания через автоматический выключатель с обязательным заземлением корпуса.
- 6Шаг 6
Настройка реле давления под контролем манометра на входе в насос или в системе.
1. Как насосная станция Вихрь управляет подачей воды
Станция Вихрь — автоматический узел водоснабжения с насосом, гидробаком, реле и защитной арматурой. Насос создаёт напор, бак сглаживает кратковременный расход, а реле управляет пусками по давлению. Поэтому выбор зависит от источника, трассы труб и режима потребителей, а не только от марки оборудования.
До монтажа определяют качество воды, высоту подъёма и доступ к обслуживаемым узлам. Ровное основание уменьшает вибрацию, сухое помещение защищает электрооборудование, а всасывающая линия должна быть герметичной. Фильтр и обратный клапан проверяют по направлению потока и возможному загрязнению.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».

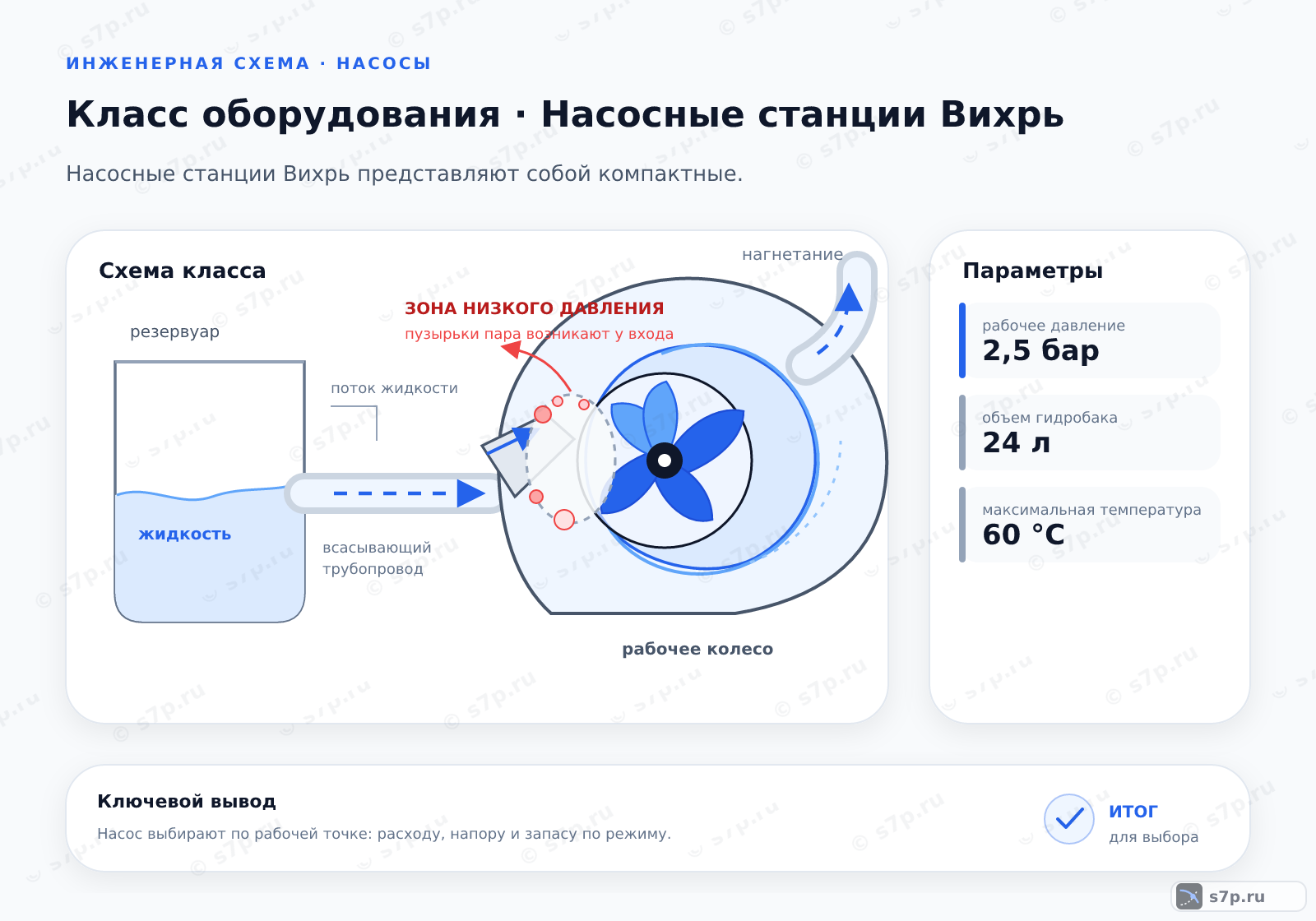

2. Устройство и принцип работы
При открытии крана давление в гидробаке снижается, реле запускает насос, и вода подаётся в сеть. После закрытия крана бак заполняется, давление восстанавливается, и реле отключает двигатель. Обратный клапан удерживает воду во входной линии, а фильтр ограничивает попадание механических частиц в проточную часть.
Монтаж включает установку на основание, подключение всасывающей линии, заполнение рабочей камеры, соединение напорной трубы и заземлённое питание. После пуска проверяют показания манометра, герметичность и отсутствие воздуха. Если станция не отключается или часто запускается, сначала проверяют трубопровод, клапан, бак и реле.
3. Ключевые параметры
В таблице для станции указаны высота всасывания 8 м, объём гидробака 24 л, максимальный напор 45 м, мощность двигателя 1.2 кВт, максимальная температура 60 °C и класс защиты 45 IP. Эти значения проверяют по паспорту исполнения и связывают с рабочей точкой источника и сети.
Высота всасывания ограничивает условия на входе, напор должен покрывать подъём и сопротивление, а объём бака влияет на частоту включений. Мощность сопоставляют с электропитанием и защитой, температуру — с материалами и уплотнениями. Класс защиты не отменяет сухое и защищённое размещение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Высота всасывания | 8 м | м | инженерная практика; сверить по паспорту |
| Объем гидробака | 24 л | л | инженерная практика; сверить по паспорту |
| Максимальный напор | 45 м | м | инженерная практика; сверить по паспорту |
| Мощность двигателя | 1.2 кВт | кВт | инженерная практика; сверить по паспорту |
| Максимальная температура | 60 °C | °C | инженерная практика; сверить по паспорту |
| Класс защиты | 45 IP | IP | инженерная практика; сверить по паспорту |
4. Схема движения воды через насосную станцию Вихрь
В схеме вода проходит от источника через всасывающую трубу, фильтр и обратный клапан к насосу. Выход соединён с гидробаком и разводкой, а реле давления управляет двигателем по показаниям напорной части. Гибкая подводка или труба должны быть рассчитаны на рабочее давление и не создавать лишнего сужения.
Схему проверяют в направлении движения воды и по местам перекрытия. Подсос воздуха до насоса снижает заполнение, а утечка после насоса заставляет реле повторять пуски. Перед эксплуатацией убеждаются, что заливная пробка закрыта, фильтр доступен, а электропитание защищено и заземлено.
5. Виды и разновидности
Варианты Вихрь включают станцию со встроенным гидробаком 24 л для малых домов, исполнение с усиленным корпусом из нержавеющей стали, электронное управление потоком и защиту от сухого хода и перегрева. Эти различия влияют на среду, обслуживание и порядок остановки при аварии.
Сравнение начинают с источника и рабочей точки, затем проверяют бак, напор, расход, температуру 60 °C и питание. Электронное управление удобно при меняющемся потреблении, но требует исправных датчиков. Усиленный корпус не решает проблему абразива, если вода не соответствует допустимому составу.
| Значение | Источник |
|---|---|
| Станция с встроенным гидробаком 24 л для малых домов. | инженерная практика; сверить по паспорту |
| Станция с усиленным корпусом из нержавеющей стали. | инженерная практика; сверить по паспорту |
| Станция с электронным блоком управления потоком. | инженерная практика; сверить по паспорту |
| Станция с защитой от сухого хода и перегрева. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Обратный клапан удерживает воду после остановки и снижает риск обратного движения потока и гидроудара. Его ставят по направлению движения и оставляют доступ для очистки. Стабилизатор напряжения применяют при нестабильном питании, но он не заменяет автомат, заземление и защиту двигателя от работы без воды.
Состояние станции оценивают по давлению, шуму, вибрации и частоте пусков. При падении подачи проверяют фильтр, уровень источника, подсос воздуха и клапан. При перегреве отключают насос и осматривают питание, поток охлаждения и режим работы; повторный запуск без проверки может скрыть неисправность.
7. Частые ошибки и на что смотреть
Давление ограничивают паспортные значения станции, бака и трубопровода. Для ряда станций ВИХРЬ реле отключает насос около 3 бар, но единого предела в 6 бар для всех исполнений нет. Настройку сверяют с самым слабым элементом схемы, а не переносят между моделями.
Давление воздуха в пустом баке проверяют раз в полгода и после работ с реле или трубопроводом. Если насос не отключается, ищут утечку, закрытый участок или неверное показание манометра. Если пуски частые, проверяют бак, клапан и герметичность. Перед каждым изменением настройки снимают давление и исключают сухой ход.
Частые вопросы
Как сопоставить станцию Вихрь с параметрами дома?
Определяют расход, высоту источника и потери в трубах, затем проверяют рабочую точку насоса. В таблице для исходного исполнения указаны всасывание 8 м, бак 24 л, напор 45 м, мощность 1.2 кВт, температура 60 °C и класс защиты 45 IP. Эти значения сверяют с паспортом и фактической трассой.
Зачем нужен обратный клапан на станции Вихрь?
Клапан удерживает воду во всасывающей линии после остановки и препятствует обратному движению потока. Без него насос может терять заполнение, получать гидроудары и чаще запускаться. Проверяют направление стрелки, герметичность и отсутствие мусора под седлом. Клапан не компенсирует подсос воздуха на резьбовых соединениях или недостаточный уровень источника.
Что выбрать для небольшого дома: больший бак или электронное управление?
Бак 24 л из исходной таблицы сглаживает кратковременный расход и уменьшает число пусков в подходящем режиме. Электронное управление меняет работу насоса при переменном расходе, но требует исправных датчиков и настройки. Сначала оценивают график водоразбора и рабочую точку, затем сравнивают обслуживание, защиту и доступное питание.
Почему станция Вихрь перегревается или шумит?
Проверяют сухое помещение и охлаждение, наличие воды, фильтр, воздух во всасывающей линии, крепление и напряжение питания. Засор или пережатая труба меняют рабочую точку, а кавитационные условия вызывают шум и вибрацию. Станцию отключают, устраняют причину, затем сопоставляют расход и напор с паспортной характеристикой.
Какое давление допустимо для станции и бака?
Ограничение задают паспортные значения станции, бака и трубопровода. Для ряда станций ВИХРЬ реле отключает насос около 3 бар, но единого предела в 6 бар нет. Настройку реле не переносят между моделями: выбирают предел по слабейшему элементу и проверяют манометр, бак и арматуру.
Как часто проверять воздух в гидробаке Вихрь?
В исходных условиях указана проверка давления воздуха в пустом баке раз в полгода. Перед измерением насос отключают и снимают давление воды, иначе результат будет неверным. После подстройки проверяют герметичность ниппеля, пороги реле и частоту пусков. Если давление снова падает, ищут утечку или повреждение мембраны.
