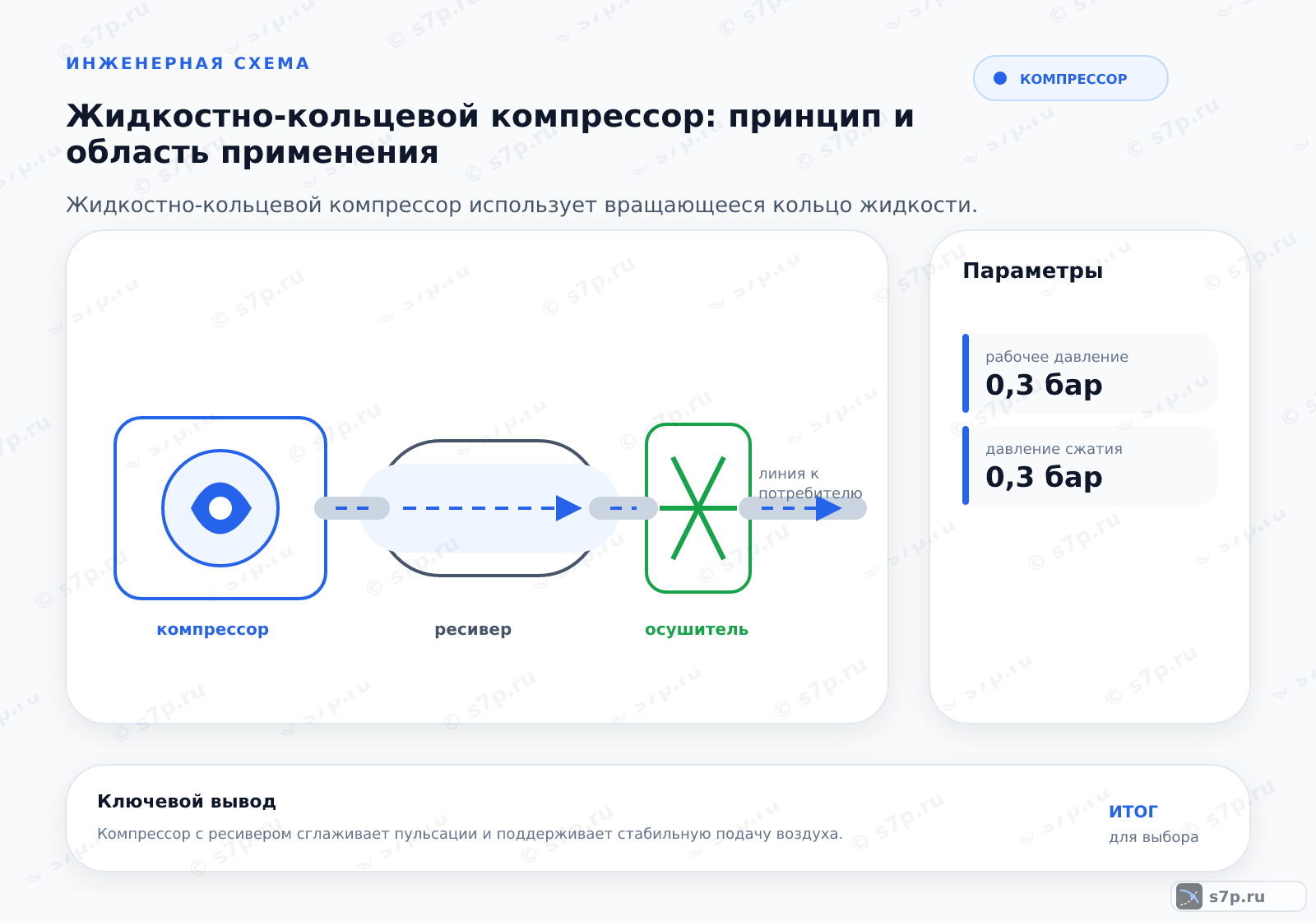

Жидкостно-кольцевой компрессор использует вращающееся кольцо жидкости для создания герметичных камер сжатия, что обеспечивает надежную работу с влажными, загрязненными и агрессивными газами без риска механического контакта деталей. Жидкостно-кольцевой компрессор — это роторный объемный компрессор, в котором сжатие газа происходит за счет изменения объема камер, образованных лопатками ротора и вращающимся кольцом рабочей жидкости. Отсутствие сухого трения между деталями обеспечивает высокую надежность и долговечность.
данные обновлены 2026-10-21 ·
1. Что такое жидкостно-кольцевой компрессор
Жидкостно-кольцевой компрессор сжимает газ в камерах, которые образуются между лопатками ротора и вращающимся кольцом рабочей жидкости. Жидкость одновременно уплотняет рабочий объём и отводит тепло, поэтому в камере нет сухого контакта деталей, характерного для ряда других конструкций.
Работу с влажным, загрязнённым или агрессивным газом оценивают вместе с выбором жидкости, материалом корпуса, охлаждением и фильтрацией. Сам принцип не отменяет проверки совместимости: химическая реакция между газом и жидкостью способна вызвать коррозию и изменить состояние проточной части.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Электродвигатель раскручивает ротор, после чего насос подаёт рабочую жидкость в корпус. Под действием центробежных сил жидкость прижимается к стенке и образует кольцо; при открытии всасывающего окна газ входит в межлопастные камеры, а их объём уменьшается по мере вращения.
Сжатый газ выходит через нагнетательное окно, а рабочая жидкость проходит охлаждение и фильтрацию перед повторным циклом. При нарушении подачи кольца камеры хуже уплотняются, поэтому проверяют насос, каналы, состояние фильтра и температуру жидкости до изменения режима ротора.
- Шаг 1Включение электродвигателя и раскручивание ротора до номинальной скорости.
- Шаг 2Подача рабочей жидкости через насос в корпус компрессора.
- Шаг 3Формирование жидкостного кольца под действием центробежных сил.
- Шаг 4Открытие всасывающего окна и начало всасывания газа.
- Шаг 5Сжатие газа при уменьшении объема межлопастных камер.
- Шаг 6Отвод сжатого газа через нагнетательное окно.
- Шаг 7Охлаждение и фильтрация рабочей жидкости перед повторным циклом.
3. Ключевые параметры

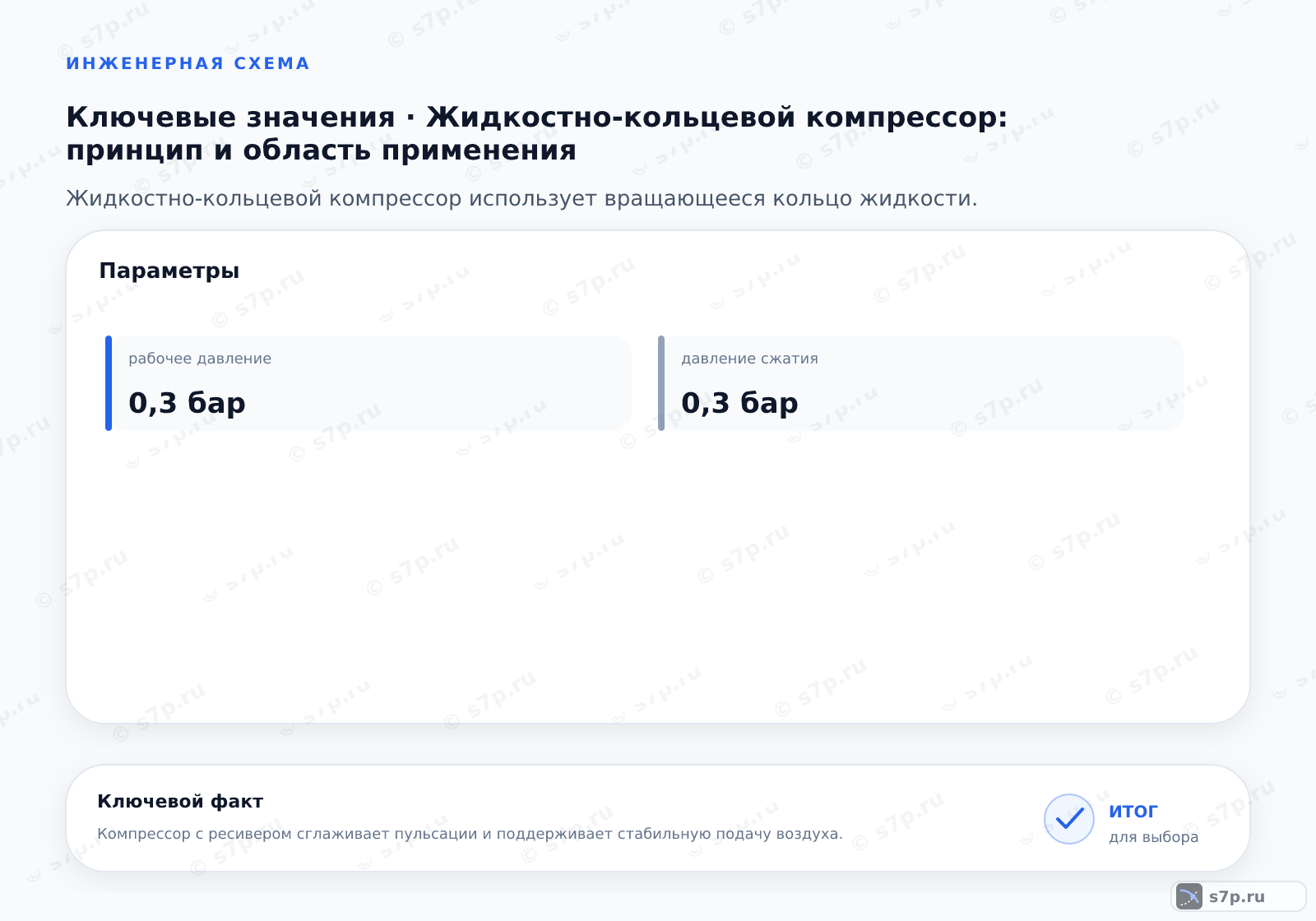

В таблице указаны рабочее давление 0.3 бар, производительность 500 м3/ч, температура жидкости 20 °C, политропный КПД 60 %, скорость вращения 1500 об/мин, расход жидкости 5 л/м3 и зазор ротора 0.5 мм. Набор параметров описывает взаимосвязь газа, жидкости и вращающейся части.
Давление и производительность сопоставляют с потребностью установки, температуру и расход — с контуром рабочей жидкости, а скорость и зазор — с ротором. Политропный КПД читают вместе с условиями испытания. Перед выбором значения сверяют с паспортом, потому что табличный ориентир не заменяет характеристику агрегата.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 0.3 бар | бар | инженерная практика; сверить по паспорту |
| Производительность | 500 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Температура жидкости | 20 °C | °C | инженерная практика; сверить по паспорту |
| КПД политропный | 60 % | % | справочник по компрессорным установкам |
| Скорость вращения | 1500 об/мин | об/мин | инженерная практика; сверить по паспорту |
| Расход жидкости | 5 л/м3 | л/м3 | инженерная практика; сверить по паспорту |
| Зазор ротора | 0.5 мм | мм | инженерная практика; сверить по паспорту |

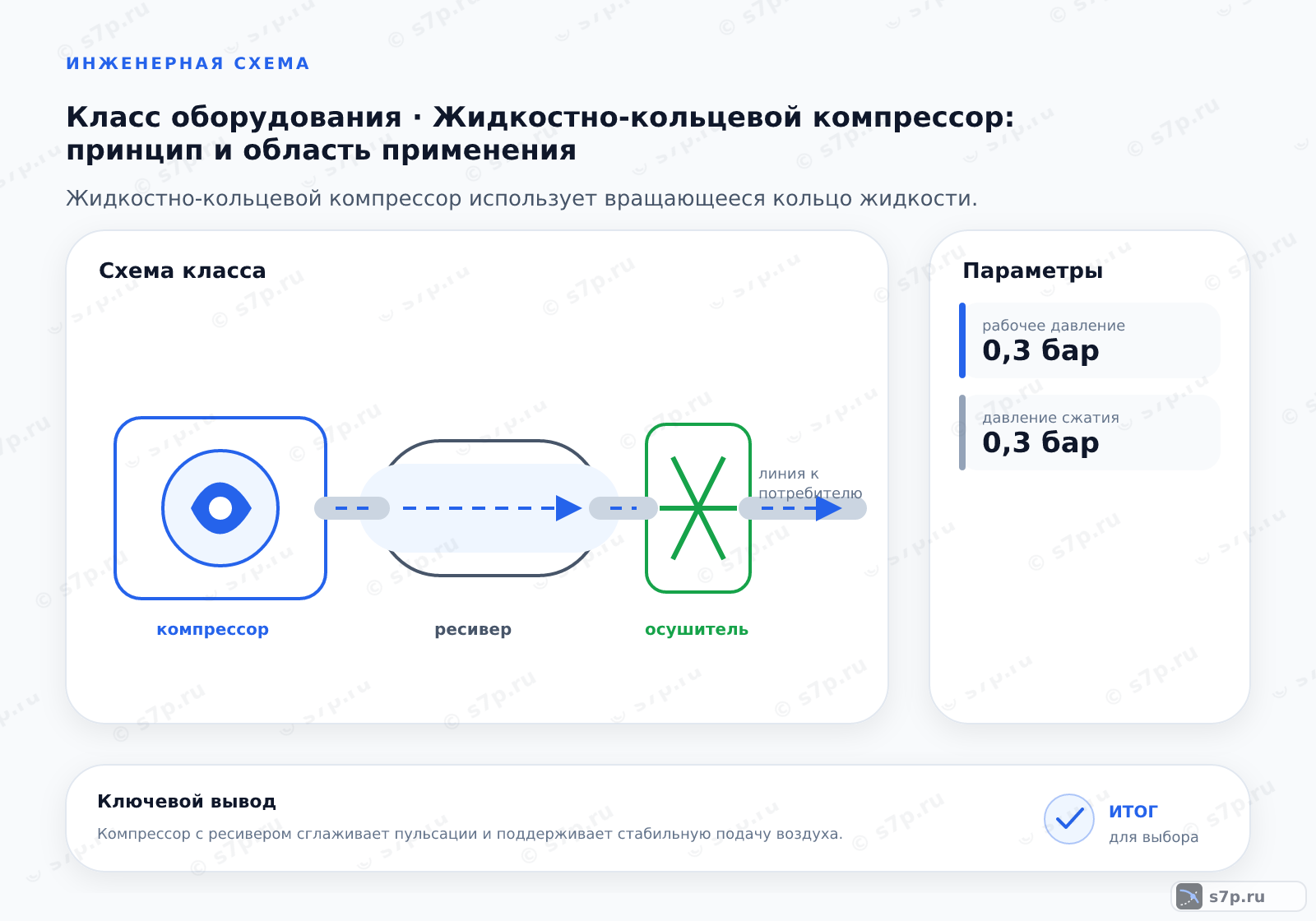

4. Схема работы жидкостно-кольцевого компрессора
Насос вводит рабочую жидкость в корпус, вращение ротора формирует кольцевой слой, а пространство между лопатками и кольцом становится переменной камерой. Через всасывающее окно камера принимает газ, затем её объём сокращается и газ перемещается к нагнетательному окну.
После выхода газа жидкость отводит тепло, проходит фильтрацию и возвращается в рабочий контур. Такая схема требует согласованной работы ротора, насоса и жидкостного тракта: засорение, недостаточная подача или нарушение охлаждения меняют уплотнение камер и фактическую производительность.
5. Виды и разновидности
Одноступенчатое исполнение в таблице связано с давлением до 0.3 бар, а двухступенчатое — с промежуточным охлаждением. Отдельные варианты отличаются подачей жидкости через полый вал или коррозионностойким покрытием корпуса. Эти признаки описывают устройство и способ отвода тепла, а не только внешний вид машины.
Сравнение начинают с требуемого давления, состава газа и доступной схемы обращения рабочей жидкости. Затем проверяют число ступеней, наличие промежуточного охлаждения, способ подачи жидкости и материалы проточной части. Вариант с защитным покрытием не отменяет проверки химической совместимости среды с рабочей жидкостью.
| Значение | Источник |
|---|---|
| Одноступенчатый компрессор с давлением до 0.3 бар. | справочник по компрессорным установкам |
| Двухступенчатый компрессор с промежуточным охлаждением. | справочник по компрессорным установкам |
| Компрессор с подачей жидкости через полый вал. | справочник по компрессорным установкам |
| Компрессор с коррозионностойким покрытием корпуса. | справочник по компрессорным установкам |
6. На что влияет и зачем нужно
Высокая теплоёмкость рабочей жидкости помогает отводить тепло от газа в процессе сжатия, поэтому температурное состояние проверяют вместе с подачей жидкости и работой охладителя. Жидкостный слой также допускает сжатие газов, содержащих твёрдые частицы, без заклинивания из-за сухого контакта деталей.
Эти свойства зависят от чистоты жидкости, устойчивости кольца и сохранения зазора ротора. При ухудшении режима проверяют фильтрацию, охлаждение, насос и состав среды. Рост температуры или падение производительности не исправляют одной регулировкой скорости, пока не исключена неисправность жидкостного контура.
7. Частые ошибки и на что смотреть
Химическая несовместимость рабочей жидкости с газом может привести к коррозии корпуса и деталей проточной части. До запуска сопоставляют состав среды, материал оборудования и свойства жидкости, а при изменении газа повторяют такую проверку вместо переноса прежнего режима.
При эксплуатации наблюдают за подачей жидкости, температурой, фильтрацией, шумом и вибрацией ротора. Перед пуском проверяют направление вращения, работу насоса и свободный проход каналов; после остановки осматривают жидкостный тракт и оценивают, не появились ли признаки загрязнения или повреждения.
Частые вопросы
Как выбрать рабочую жидкость для контакта с газом?
Сопоставляют химический состав газа и жидкости, материалы корпуса и проточной части, требования к охлаждению и последствия возможного загрязнения газа. Жидкость должна поддерживать образование кольца и не ускорять коррозию. При изменении состава газа проверку повторяют по паспорту оборудования и параметрам процесса, потому что прежняя совместимость не переносится автоматически на новый режим.
Почему в корпусе не формируется устойчивое жидкостное кольцо?
Проверяют подачу рабочей жидкости, насос, проход каналов, фильтрацию и вращение ротора. Нарушение любого из этих условий меняет форму кольца и ухудшает уплотнение межлопастных камер. Затем оценивают температуру жидкости и состояние зазора ротора. Изменять скорость вращения до устранения причины не следует: регулировка может скрыть недостаток подачи или засорение жидкостного тракта.
Когда сравнивают одноступенчатую и двухступенчатую схему?
Одноступенчатый вариант в исходной таблице связан с давлением до 0.3 бар. Двухступенчатый использует промежуточное охлаждение и рассматривается, когда одной ступени недостаточно для требуемого режима сжатия. Сравнение выполняют по давлению, производительности, тепловой нагрузке, составу газа и возможностям жидкостного контура. Одного названия исполнения недостаточно для выбора без характеристики агрегата.
Как прочитать числовые параметры перед подбором агрегата?
В таблице приведены рабочее давление 0.3 бар, производительность 500 м3/ч, температура жидкости 20 °C, политропный КПД 60 %, скорость вращения 1500 об/мин, расход жидкости 5 л/м3 и зазор ротора 0.5 мм. Давление и производительность сверяют с задачей, тепловые показатели — с контуром жидкости, а скорость и зазор — с ротором и паспортом.
Для чего подают жидкость через полый вал и когда нужно покрытие корпуса?
Подача через полый вал относится к варианту организации жидкостного контура и оценивается по конструкции ротора, доступу для обслуживания и требуемому расходу. Коррозионностойкое покрытие корпуса рассматривают при контакте с химически активной средой, но оно не заменяет проверку совместимости жидкости, газа и материалов. Оба решения сравнивают с паспортной схемой, а не выбирают по одному признаку.
Что проверить перед первым запуском жидкостно-кольцевого компрессора?
Проверяют направление вращения, подачу рабочей жидкости, работу насоса, проходимость каналов и состояние фильтра. Затем убеждаются, что газ проходит через всасывающее окно, нагнетательный тракт открыт, а охлаждение жидкости готово к работе. После запуска наблюдают за температурой, шумом, вибрацией и стабильностью производительности. При отклонении останавливают проверку жидкостного контура до изменения настройки.
