В пневматическом тракте адсорбционный осушитель сжатого воздуха удаляет водяной пар, удерживая его пористым адсорбентом и снижая точку росы до режима, необходимого потребителю. Работа аппарата зависит от предварительной очистки, состояния гранул, клапанов переключения и схемы регенерации, поскольку масло, пыль, утечки и неполное восстановление слоя ухудшают качество воздуха.
данные обновлены 2026-10-21 ·
1. Что такое адсорбционный осушитель
Адсорбционный осушитель удаляет водяной пар из сжатого воздуха за счёт его удержания пористым адсорбентом. Такой аппарат применяют, когда одной механической сепарации недостаточно и точку росы требуется снизить до режима, указанного для потребителя. Сухой поток формируется внутри слоя, поэтому состояние гранул и качество предварительной очистки напрямую влияют на результат.
В тракте осушитель рассматривают вместе с фильтром, клапанами переключения и отводом влаги. Масляный аэрозоль и пыль занимают активную поверхность адсорбента, а резкие изменения давления нагружают гранулы. Поэтому по одной характеристике осушителя нельзя оценить работу узла: проверяют входную очистку, схему регенерации и фактическое состояние воздуха у потребителя.
Текущая страница в тематической подборке.
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
Смежная тема кластера «Энергоэффективность компрессорной системы».
2. Устройство и принцип работы
Сжатый воздух проходит предварительную очистку, затем направляется через рабочий адсорбер. Пока один слой удерживает влагу, другой восстанавливает способность к осушению. Для горячей регенерации часть осушенного потока нагревают и пропускают через насыщенный слой; высвобожденная влага уходит через клапан сброса.
Переключение сосудов завершает цикл и переносит нагрузку на восстановленный слой. Перед запуском проверяют направление потока, состояние клапанов, отвод влаги и отсутствие масла после фильтра. Если регенерация проходит неполно, причина может быть в нагреве, продувочном потоке или утечке через арматуру, поэтому настройку оценивают по всей последовательности.
- Шаг 1Сжатый воздух проходит через фильтр предварительной очистки от масла и пыли.
- Шаг 2Осушенный воздух разделяется: основная часть идет к потребителю.
- Шаг 3Часть воздуха направляется на нагрев (для горячей регенерации).
- Шаг 4Нагретый воздух проходит через второй адсорбер, удаляя влагу.
- Шаг 5Влага выводится в атмосферу через клапан сброса давления.
- Шаг 6Адсорберы переключаются для начала нового цикла осушки.
3. Ключевые параметры
Для подбора сопоставляют рабочее давление, температуру регенерации, расход продувки, время цикла и мощность нагревателя. Эти величины связаны: изменение режима продувки меняет восстановление слоя, а изменение нагрева влияет на удаление влаги и нагрузку на узел. Табличное значение рассматривают как исходный ориентир, а не как замену паспорту.
Отдельно проверяют требуемую точку росы, состав загрязнений и непрерывность отбора воздуха. При высокой масляной нагрузке сначала усиливают предварительную фильтрацию, иначе сравнение адсорбентов будет некорректным. Рабочее давление и параметры регенерации сверяют с характеристикой конкретного аппарата и с режимом компрессорной системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1 МПа | МПа | инженерная практика; паспорт оборудования |
| Температура регенерации | 100 °C | °C | инженерная практика; паспорт оборудования |
| Расход продувки | 12 % | % | инженерная практика; паспорт оборудования |
| Время цикла | 10 мин | мин | инженерная практика; паспорт оборудования |
| Мощность нагревателя | 5 кВт | кВт | инженерная практика; паспорт оборудования |

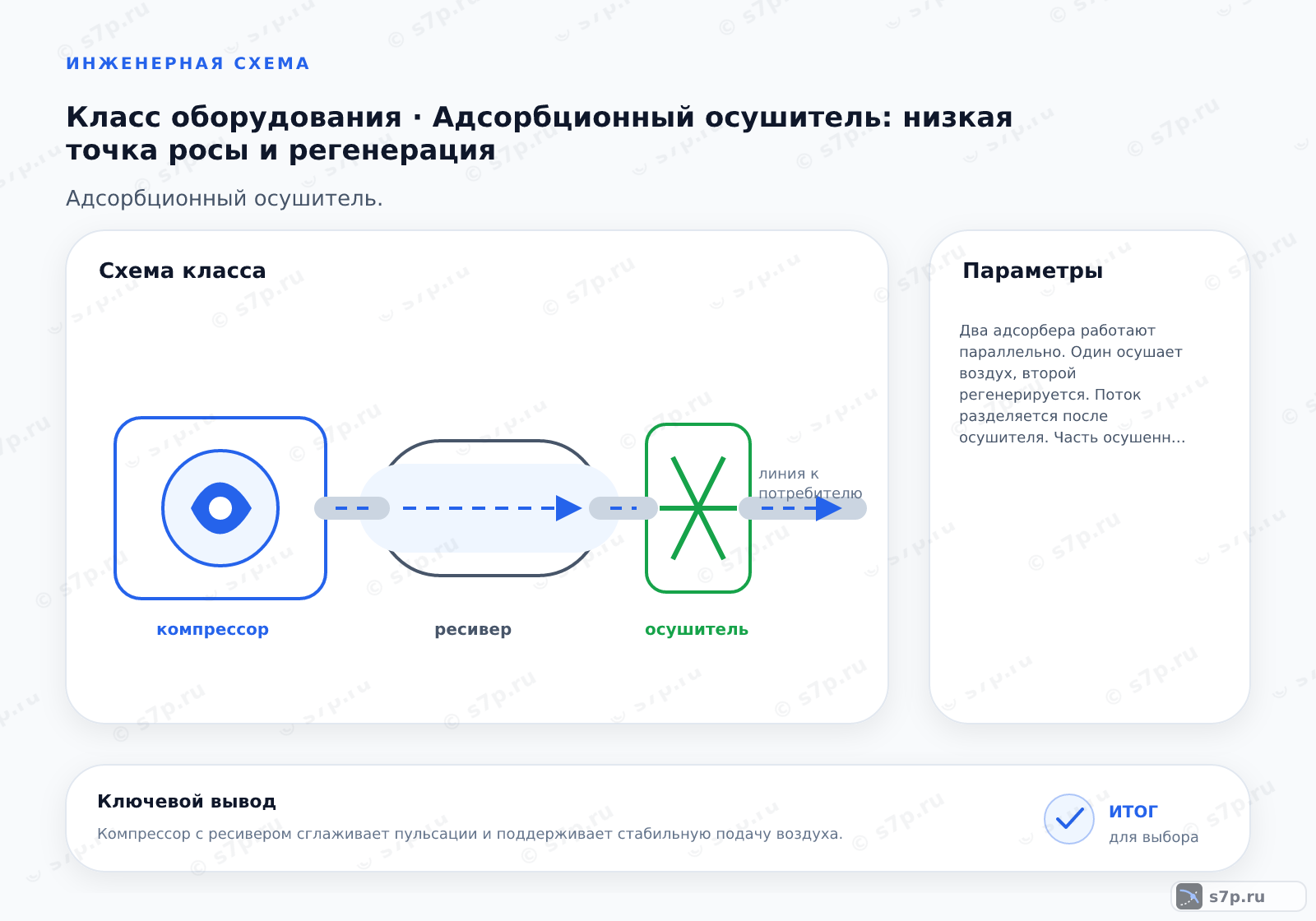

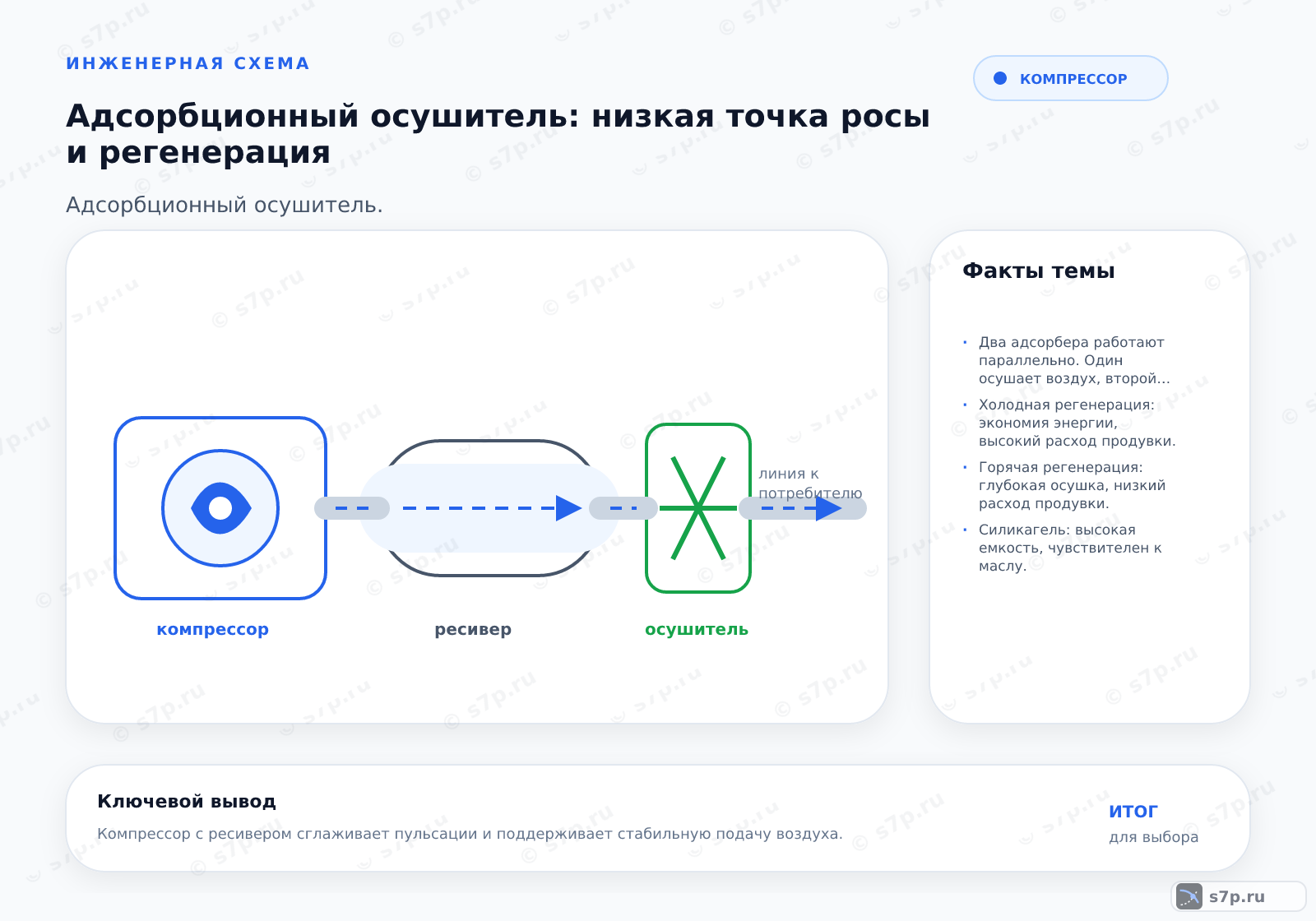

4. Схема работы
Поток после компрессора проходит очистку, входит в рабочий сосуд и выходит к потребителю с меньшим содержанием влаги. Часть осушенного воздуха может быть отведена на регенерацию: после нагрева она проходит через насыщенный слой и уносит влагу в атмосферу. Клапаны задают направление каждого участка цикла.
Схему проверяют по переходам между режимами, а не только по наличию давления на входе. При переключении контролируют положение клапанов, отсутствие обратного перетока и свободный выход влажного воздуха. Нестабильная точка росы указывает на неполное восстановление, загрязнение слоя или нарушение герметичности управляющей арматуры.
5. Виды и разновидности
Холодная регенерация использует поток осушенного воздуха для восстановления адсорбента. Она не требует нагревателя, но расходует часть подготовленного воздуха. Горячая регенерация добавляет нагрев и позволяет уменьшить продувочный поток, однако требует проверки нагревателя, теплоизоляции и отвода влаги.
Силикагель и цеолит различаются ёмкостью, чувствительностью к маслу, достижимой точкой росы и требованиями к замене. Материал выбирают по составу входного воздуха и требуемой осушке, а не по названию наполнителя. При сравнении также учитывают доступность обслуживания и устойчивость гранул к рабочему циклу.
| Значение | Источник |
|---|---|
| Холодная регенерация: экономия энергии, высокий расход продувки. | инженерная практика; сравнительный анализ |
| Горячая регенерация: глубокая осушка, низкий расход продувки. | инженерная практика; сравнительный анализ |
| Силикагель: высокая емкость, чувствителен к маслу. | инженерная практика; свойства материалов |
| Цеолит: низкая точка росы, долговечность, высокая цена. | инженерная практика; свойства материалов |
6. Частые ошибки и на что смотреть
Перегрев при регенерации ускоряет деградацию адсорбента, а недостаточный нагрев оставляет влагу в слое. До изменения режима проверяют датчики, нагреватель, теплоизоляцию и фактическое направление продувочного воздуха. Если аппарат не выходит на требуемую осушку, сначала отделяют ошибку управления от потери свойств наполнителя.
Масляный аэрозоль без предварительной фильтрации покрывает гранулы и уменьшает доступную поверхность. Частые переключения давления создают механическую нагрузку на слой, а негерметичный клапан нарушает разделение потоков. Диагностику ведут по состоянию фильтров, клапанов, адсорбента и влагоотвода, не меняя все настройки одновременно.
Частые вопросы
Почему перед адсорбером нужна масляная фильтрация?
Масляный аэрозоль и пыль занимают активную поверхность адсорбента и мешают ему удерживать водяной пар. Поэтому перед аппаратом проверяют фильтр предварительной очистки, его герметичность и состояние дренажа. Если масло уже попало в слой, одной перенастройкой цикла проблему не устранить: сначала оценивают загрязнение наполнителя, затем проверяют качество воздуха после очистки.
Чем холодная регенерация отличается от горячей?
При холодной регенерации восстановление слоя выполняется частью осушенного воздуха без нагревателя, поэтому расход продувки становится главным ограничением. Горячая схема использует нагретый поток и требует контроля нагревателя, теплоизоляции и отвода влаги. Сравнивают не только расход энергии, но и доступный продувочный поток, требуемую точку росы и удобство обслуживания.
Как выбрать между силикагелем и цеолитом?
Силикагель и цеолит сравнивают по требуемой глубине осушки, устойчивости к маслу, способности удерживать влагу и условиям замены. Силикагель чувствителен к масляному загрязнению, а цеолит связывают с низкой точкой росы и долговечностью. Окончательный выбор делают по составу входного воздуха, режиму регенерации и паспорту аппарата.
Из-за чего точка росы становится нестабильной?
Причиной бывает неполная регенерация, загрязнение адсорбента, утечка через переключающий клапан или нарушение продувочного потока. Проверку начинают с фильтрации масла и пыли, затем смотрят направление клапанов, работу нагревателя и выход влажного воздуха. Если механическая часть исправна, оценивают состояние слоя и соответствие цикла фактической нагрузке.
Что проверить при переключении адсорберов?
Проверяют последовательность открытия и закрытия клапанов, отсутствие обратного перетока, свободный сброс влажного воздуха и сохранение давления в рабочей линии. Переключение должно происходить без резкого удара по гранулам и без длительного периода, когда поток не проходит через восстановленный слой. Положение арматуры сопоставляют со схемой и показаниями приборов.
Как отличить неисправность регенерации от загрязнения слоя?
Сначала проверяют нагрев, продувочный поток, клапаны и отвод влаги: это элементы, которые непосредственно формируют регенерацию. Если цикл проходит полностью, но осушка не восстанавливается, проверяют фильтр перед аппаратом и состояние наполнителя. Масляная плёнка, разрушение гранул или изменение сопротивления указывают на загрязнение либо механическое повреждение слоя.
