Надежная работа компрессора обеспечивается стабильным напряжением сети, корректным подключением фаз для правильного вращения ротора и обязательной установкой тепловой защиты от перегрузок. Правильное заземление исключает риск поражения током оператора.
данные обновлены 2026-10-21 ·

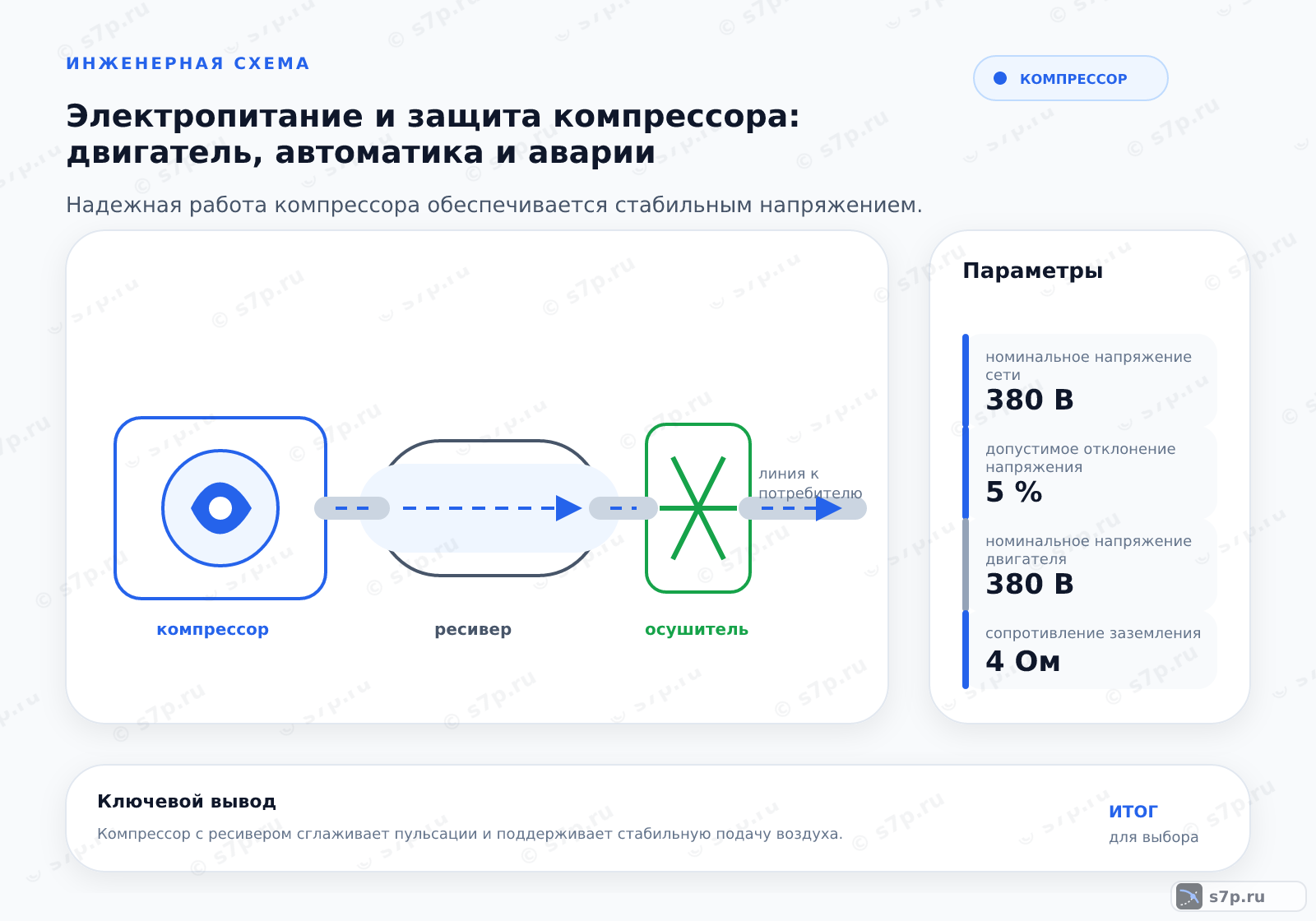

1. Что такое электропитание и защита компрессора
Электропитание задаёт условия, в которых двигатель компрессора может развивать требуемый момент, а защита ограничивает последствия перегрузки и неисправности. Надёжная схема включает правильное подключение фаз, защиту от теплового перегрева, заземление и проверку изоляции. Стабильное напряжение поддерживает состояние обмоток, но не заменяет контроль тока и температуры.
При проектировании сопоставляют паспорт двигателя, параметры сети, пусковой режим и способ регулирования. Защитные устройства выбирают так, чтобы они отключали опасное состояние, но не срабатывали из-за нормального переходного процесса. Корпус, щит, кабель и двигатель рассматривают как одну электрическую цепь с проверяемым защитным проводником.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Энергоэффективность компрессорной системы».
2. Устройство и принцип работы
Перед подключением отключают питание на вводном автомате и проверяют отсутствие напряжения. Затем контролируют целостность изоляции, подключают фазы L1, L2 и L3 по схеме двигателя, соединяют заземляющий проводник с корпусом и щитом. Реле тепловой защиты настраивают по номинальному току, а направление вращения проверяют кратковременным включением.
При прямом пуске двигатель получает высокий пусковой ток. Схема звезда–треугольник уменьшает его в три раза, а частотный преобразователь обеспечивает плавный пуск и регулирование скорости. Конкретный способ выбирают по двигателю, компрессору и сети; изменение фаз без проверки может поменять направление вращения и повредить узел.
- Шаг 1Отключите питание на вводном автомате и проверьте отсутствие напряжения индикатором.
- Шаг 2Проверьте целостность изоляции кабелей мегаомметром (не менее 0.5 МОм).
- Шаг 3Подключите фазы L1, L2, L3 к клеммам двигателя согласно схеме.
- Шаг 4Подключите заземляющий проводник к корпусу двигателя и распределительному щиту.
- Шаг 5Настройте реле тепловой защиты на номинальный ток двигателя.
- Шаг 6Кратковременно включите питание для проверки направления вращения.
3. Ключевые параметры

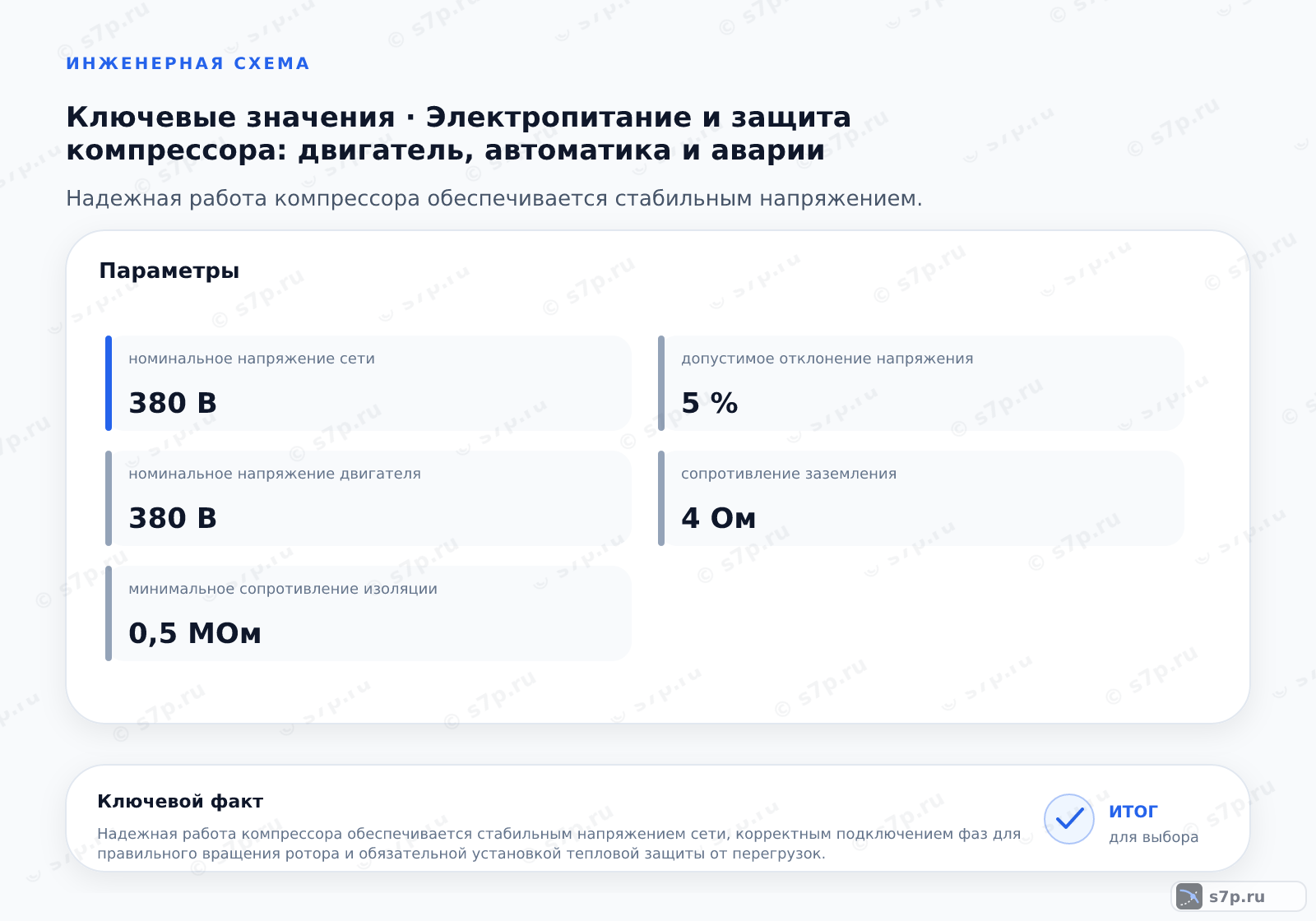

Для справочного сопоставления используют номинальное напряжение сети 380 В, допустимое отклонение 5 %, сопротивление заземления 4 Ом, коэффициент пускового тока 7 Iном, порог срабатывания термореле 110 % и минимальное сопротивление изоляции 0.5 МОм. Паспорт, ГОСТ 29322-2014, ПУЭ и инженерная практика служат источниками значений.
Эти параметры проверяют совместно. Нормальное напряжение не исключает плохой контакт, неверную фазировку или недостаточное сечение кабеля. Сопротивление изоляции и заземления измеряют подходящими приборами, а настройки защиты сравнивают с паспортом двигателя. Любое отклонение фиксируют до подключения компрессора к рабочей нагрузке.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальное напряжение сети | 380 В | В | паспорт оборудования |
| Допустимое отклонение напряжения | 5 % | % | ГОСТ 29322-2014 |
| Сопротивление заземления | 4 Ом | Ом | ПУЭ |
| Коэффициент пускового тока | 7 Iном | Iном | инженерная практика |
| Порог срабатывания термореле | 110 % | % | инженерная практика |
| Минимальное сопротивление изоляции | 0.5 МОм | МОм | ПУЭ |

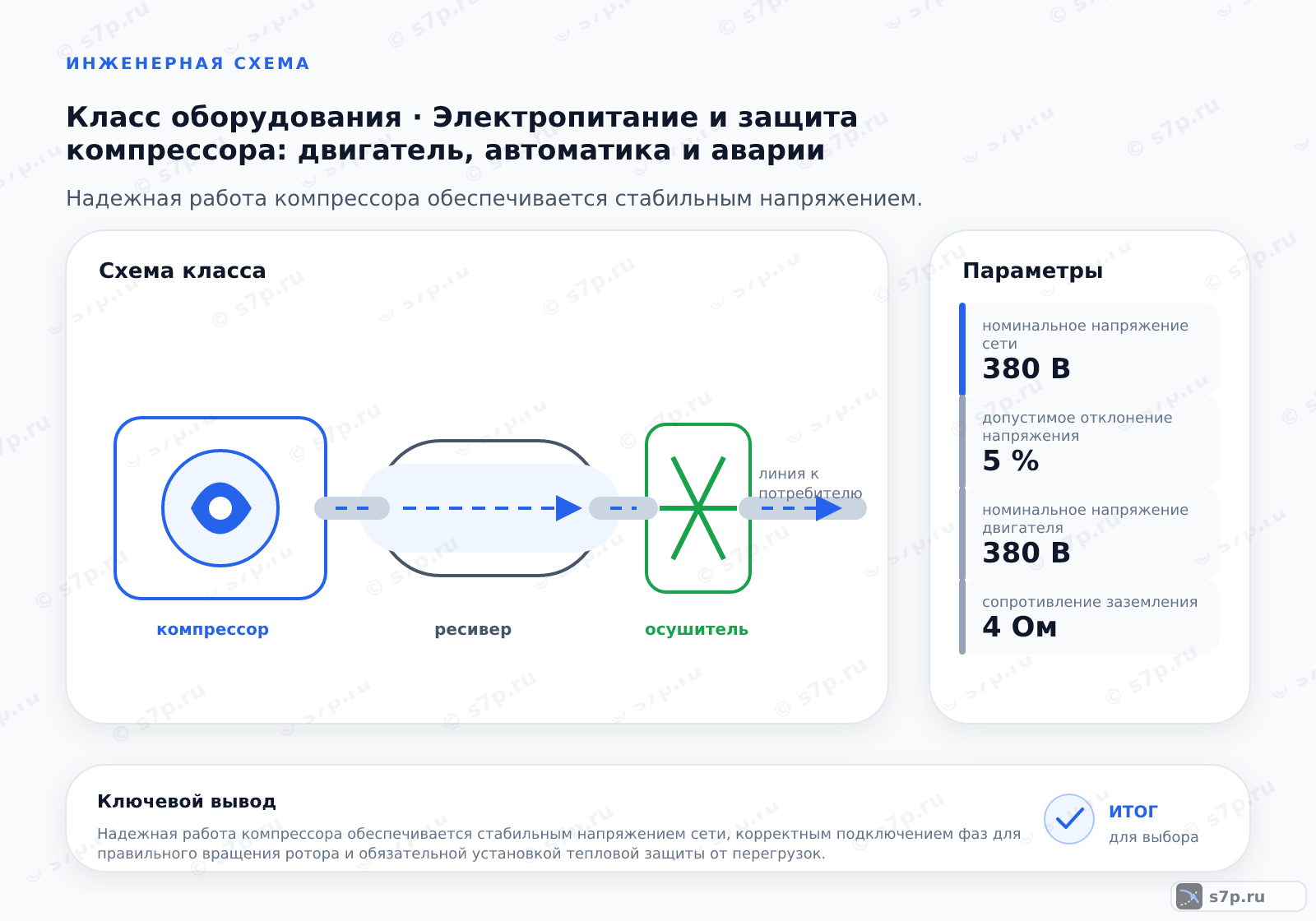

4. Схема работы
Питание проходит через вводной аппарат и защиту к распределительному щиту, затем по фазам поступает на двигатель. Защитный проводник соединяет корпус двигателя и щит. При перегрузке тепловое реле размыкает цепь управления, а при опасном состоянии вводная защита отключает питание согласно схеме установки.
После монтажа сначала проверяют изоляцию, заземление, фазировку и настройки реле, затем кратко включают двигатель для проверки направления. Рабочий запуск выполняют только после установки кожухов и закрытия клемм. Во время работы наблюдают ток, нагрев, вибрацию и повторные срабатывания, поскольку защита должна устранять причину, а не маскировать её.
5. Виды и разновидности
Прямой пуск отличается простой схемой, но создаёт высокий пусковой ток. Пуск звезда–треугольник снижает его в три раза и требует подходящих выводов двигателя и корректного переключения. Частотный преобразователь обеспечивает плавный пуск и изменение скорости, но требует настройки, совместимой с двигателем, компрессором и электромагнитной обстановкой.
При сравнении учитывают мощность, ток, частоту пусков, допустимое падение напряжения и требования к регулированию. Схема, удобная для двигателя, может быть неприемлема для компрессора из-за момента сопротивления или охлаждения. Защитные устройства и заземление обязательны для каждого варианта и проверяются после любых изменений.
| Значение | Источник |
|---|---|
| прямой пуск: простая схема, высокий пусковой ток | инженерная практика |
| пуск звезда-треугольник: снижение пускового тока в 3 раза | инженерная практика |
| частотный преобразователь: плавный пуск и регулировка скорости | инженерная практика |
6. На что влияет и зачем нужно
Стабильное напряжение продлевает срок службы изоляции обмоток, если контакты, охлаждение и нагрузка также находятся в рабочем состоянии. Тепловая защита предотвращает возгорание двигателя при перегрузке, отключая цепь до повреждения обмоток. Заземление создаёт путь для защитного отключения при пробое на корпус.
Правильно настроенная схема уменьшает риск повреждения двигателя и кабеля при заклинивании, обрыве фазы или перегреве. Эффект проверяют по реальным токам, времени пуска, температуре и журналу срабатываний. Если защита отключает привод повторно, сначала ищут причину в питании и механической нагрузке.
7. Частые ошибки и на что смотреть
Запрещено работать с открытыми клеммами под напряжением и оставлять снятыми кожухи. Не допускайте работы двигателя без тепловой защиты. Избегайте частых пусков — более 3 раз в час — для предотвращения перегрева; фактическое ограничение сверяют с паспортом. При срабатывании защиты не увеличивают уставку без поиска причины.
Проверяют фазировку, затяжку соединений, сопротивление изоляции и заземление. Нагрев кабеля или корпуса, гул и изменение направления вращения требуют остановки и повторной проверки схемы. Работы выполняют после отключения, проверки отсутствия напряжения и блокировки от случайного включения.
Частые вопросы
Как проверить правильность подключения фаз?
Фазы подключают к клеммам двигателя по схеме, затем кратковременно включают питание после проверки защит и закрытия опасных частей. Направление вращения сравнивают с требованием компрессора. Если оно неверное, питание отключают, проверяют отсутствие напряжения и меняют порядок фаз по инструкции. Работа с неправильным вращением может повредить компрессорный блок.
Что должна защищать тепловая защита двигателя?
Тепловая защита отключает цепь при перегрузке и чрезмерном нагреве двигателя, помогая предотвратить повреждение обмоток. Уставку связывают с номинальным током и паспортом двигателя. Повторное срабатывание означает, что нужно искать причину в питании, охлаждении, механической нагрузке или фазировке. Защиту не шунтируют и не заменяют увеличением уставки.
Как убедиться, что заземление компрессора исправно?
Проверяют непрерывность защитного проводника между корпусом двигателя и распределительным щитом, состояние соединений и отсутствие коррозии. Сопротивление измеряют подходящим прибором и сопоставляют с требованиями проекта и локальной таблицы. Заземление не заменяет изоляцию: при повреждении кабеля сначала отключают питание, затем устраняют дефект и повторяют проверку.
Что проверять при снижении напряжения во время пуска?
Проверяют сечение и длину кабеля, затяжку клемм, состояние контакторов, нагрузку сети и способ пуска. Сопоставляют напряжение на вводе и у двигателя, а также пусковой ток и длительность разгона. Звезда–треугольник или частотный преобразователь могут изменить переходный режим, но выбор делают по двигателю и компрессору, а не только по желанию уменьшить просадку.
Почему частые пуски перегревают компрессорный двигатель?
Каждый пуск сопровождается повышенным током и нагревом обмоток, а охлаждение не всегда успевает восстановить тепловое состояние между включениями. Ограничение более трёх пусков в час используют как повод проверить риск перегрева; фактический предел сверяют с паспортом. При частых пусках проверяют управление, ресивер, утечки и соответствие двигателя нагрузке.
Как выбрать между прямым пуском и частотным преобразователем?
Прямой пуск проще и требует меньшего числа настроек, но создаёт высокий пусковой ток. Частотный преобразователь даёт плавный пуск и регулирование скорости, однако добавляет требования к настройке, охлаждению, защите и электромагнитной совместимости. Сравнивают мощность двигателя, частоту пусков, профиль потребления, качество сети и допустимую сложность обслуживания.
