Давление компрессора — это сила, с которой сжатый газ воздействует на единицу площади, измеряемая в барах и определяющая способность системы передавать энергию потребителю. Оптимизация давления снижает энергопотребление компрессорной станции.
данные обновлены 2026-10-21 ·
1. Что такое давление компрессора
Давление описывает воздействие сжатого газа на площадь, но в измерениях важно различать отсчёт от атмосферы и отсчёт от вакуума. Обозначение bar(g) относится к избыточному давлению, а bar(a) — к абсолютному. Одно и то же показание манометра нельзя без уточнения шкалы переносить в расчёт оборудования или процесса.
Рабочий параметр выбирают по потребителю, потерям в сети и допустимому давлению всех элементов. Давление на выходе компрессора не равно давлению в дальней точке: часть перепада теряется в трубопроводах, фильтрах, арматуре и местных сопротивлениях. Поэтому проверяют и прибор, и место измерения.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
Смежная тема кластера «Энергоэффективность компрессорной системы».
2. Устройство и принцип работы
Расчёт начинают с давления в самой удалённой точке потребителя. Затем суммируют потери в трубопроводах и оборудовании, получают целевое давление на выходе компрессора и настраивают систему по проверенным манометрам. Последний шаг — сопоставление настройки с максимальным давлением каждого элемента, включая ресивер и фильтры.
При изменении расхода потери меняются, поэтому разовая настройка не описывает все режимы. Показания снимают в характерных точках и сравнивают с состоянием арматуры. Если давление у потребителя ниже расчётного, сначала ищут забитый фильтр, утечку или неверно открытый клапан, а не сразу повышают уставку компрессора.
- Шаг 1Определите требуемое давление в самой удаленной точке потребителя.
- Шаг 2Рассчитайте суммарные потери давления в трубопроводах и оборудовании.
- Шаг 3Сложите требуемое давление и потери для получения целевого давления на выходе компрессора.
- Шаг 4Настройте компрессор на полученное значение, проверив манометры.
- Шаг 5Убедитесь, что настройка не превышает максимальное давление оборудования.
3. Ключевые параметры

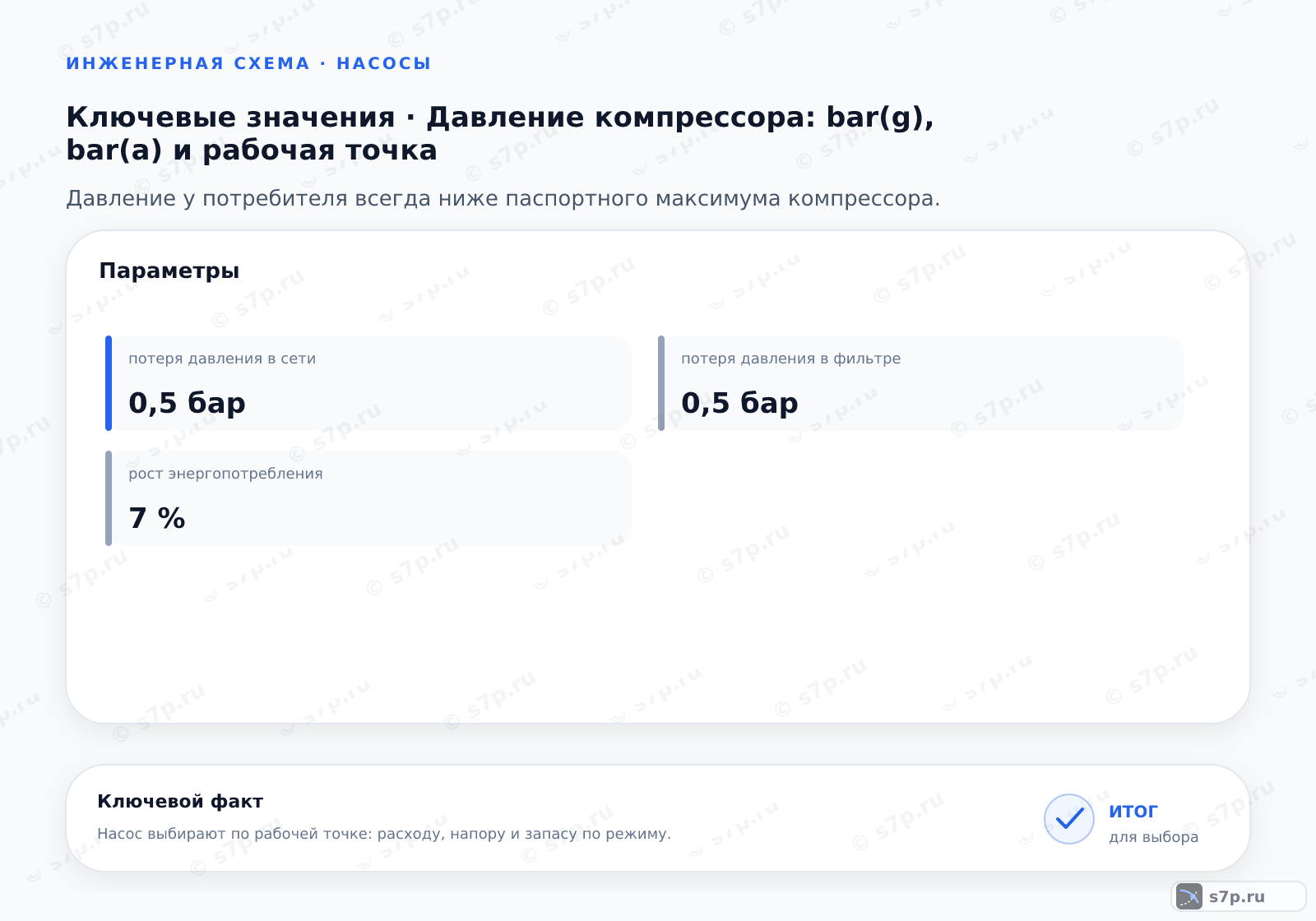

Для справочного сопоставления приведены рабочее давление компрессора 8 бар(g), потеря давления в сети 0.5 бар, рост энергопотребления 7 % и атмосферное давление 1.013 бар(a). Последнее значение связано с ГОСТ 29396-2014, остальные ориентиры требуют сверки по паспорту. Сопоставление bar(g) и bar(a) выполняют только после уточнения принятой точки отсчёта.
При выборе измерительного прибора проверяют диапазон, класс точности, место установки и возможность калибровки. Один манометр после компрессора не показывает потери на всей трассе. Для настройки сравнивают давление до и после фильтров, на входе в сеть и у наиболее удалённого потребителя.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление компрессора | 8 бар(g) | бар(g) | инженерная практика; сверить по паспорту |
| Потеря давления в сети | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Рост энергопотребления | 7 % | % | инженерная практика; сверить по паспорту |
| Атмосферное давление | 1.013 бар(a) | бар(a) | ГОСТ 29396-2014 |
4. Схема работы
Поток выходит из ступени сжатия, проходит через охладители, ресивер, фильтры и трубопровод, после чего поступает к потребителю. На каждом участке давление может уменьшаться из-за трения и местных сопротивлений. Схема измерений должна показывать, где возникла потеря, иначе оператор видит только итоговое отклонение.
Для абсолютного давления к избыточному показанию добавляют атмосферное давление в принятой системе единиц. Пересчёт применяют только при согласованных условиях и исправных приборах. В эксплуатации важнее сначала определить фактический барометрический уровень, тип шкалы и точку отбора, затем сравнивать результаты между участками.
5. Виды и разновидности
Компрессор с циклической работой регулирует давление включением и выключением, а компрессор с регулированием хода меняет его изменением объёма. Первый вариант проще по схеме, но требует оценки частоты переключений и объёма ресивера. Второй лучше приспосабливает производительность, однако его настройка зависит от конструкции и режима.
При сравнении вариантов учитывают стабильность спроса, допустимые колебания давления, потери сети и способ управления приводом. Одинаковое номинальное давление не означает одинаковую работу: различаются диапазон регулирования, реакция на расход и нагрузка на арматуру. Все ограничения сверяют с паспортом оборудования.
| Значение | Источник |
|---|---|
| Компрессор с циклической работой, давление регулируется включением и выключением | инженерная практика; сверить по паспорту |
| Компрессор с регулированием хода, давление меняется изменением объема | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Правильный учет потерь обеспечивает стабильную работу оборудования потребителя: уставку задают по фактической дальней точке, а не только по выходному патрубку компрессора. Использование абсолютного давления повышает точность инженерных расчётов, когда в них участвует атмосферный уровень или требуется сопоставить разные условия измерения.
Рост давления без проверки потребности увеличивает нагрузку на компрессор и может повысить энергопотребление. Сначала определяют минимально достаточный режим, затем контролируют потери, утечки и состояние фильтров. При стабильной схеме результат подтверждают повторными измерениями на тех же точках.
7. Частые ошибки и на что смотреть
Не превышайте максимальное давление, указанное в паспорте компрессора и подключённых элементов. Регулярно проверяйте манометры на точность и калибровку; неверное показание может привести и к недодаче, и к опасной уставке. Перед регулировкой убеждаются, что шкала прибора соответствует bar(g) или bar(a).
Высокое давление увеличивает риск разгерметизации трубопроводов, особенно при ослабленных соединениях и повреждённых шлангах. Если показания расходятся, сравнивают приборы на общей точке, осматривают утечки и проверяют фильтры. Давление повышают только после расчёта потерь и подтверждения допустимости по паспорту.
Частые вопросы
В чём практическая разница между bar(g) и bar(a)?
bar(g) показывает давление относительно атмосферы, а bar(a) — относительно абсолютного вакуума. Манометр компрессорной сети обычно показывает избыточное значение, тогда как расчёты процесса могут требовать абсолютного. Перед сравнением уточняют шкалу прибора, атмосферный уровень и единицы. Показания нельзя переносить между схемами без такого пересчёта.
Как определить давление на выходе по удалённому потребителю?
Начинают с требуемого давления в самой удалённой точке, затем добавляют потери в трубопроводах, фильтрах, арматуре и другом оборудовании. Полученное значение сопоставляют с максимальным давлением компрессора, ресивера и сети. После настройки проверяют манометры на нескольких участках, потому что показание у компрессора не описывает состояние дальней точки.
Почему повышение уставки не устраняет недостаток давления?
Причиной может быть забитый фильтр, утечка, неверно открытый клапан, недостаточный расход или ошибка манометра. Повышение уставки только увеличивает нагрузку, если потеря возникла в сети. Сначала сравнивают давление до и после подозрительного участка, проверяют арматуру и утечки, затем рассчитывают необходимый режим и подтверждают его паспортными ограничениями.
Как понять, что манометр показывает неверно?
Сравнивают прибор с исправным манометром на общей точке, проверяют нулевое положение, состояние импульсной линии и дату калибровки. Расхождение показаний сопоставляют с изменением расхода и давлением до и после фильтра. Если шкала bar(g) принята за bar(a) или наоборот, проблема может быть не в приборе, а в неверной интерпретации результата.
Чем отличаются циклическое управление и регулирование хода?
При циклической работе давление поддерживают включением и выключением компрессора, поэтому важны частота переключений и роль ресивера. При регулировании хода давление меняют изменением объёма, что позволяет приспосабливать производительность к спросу, но требует другой настройки. Сравнивают стабильность давления, реакцию на расход, нагрузку на арматуру и паспортные ограничения привода.
Почему опасно превышать давление в трубопроводе?
Высокое давление увеличивает нагрузку на соединения, шланги, арматуру и стенки трубопровода. При ослабленном крепеже или повреждённом участке возрастает риск разгерметизации. Максимальное значение проверяют по паспорту каждого элемента, а настройку повышают только после расчёта потерь и подтверждения потребности. При подозрении на утечку оборудование останавливают безопасным способом.
