Доохладитель снижает температуру сжатого воздуха, вызывая конденсацию влаги, которая затем отделяется в влагоотделителе, а исправный дренаж предотвращает накопление жидкости в системе. Вместе они обеспечивают сухость воздуха в системе.
данные обновлены 2026-10-21 ·
1. Что такое доохладитель и влагоотделитель
Доохладитель отводит тепло от сжатого воздуха после компрессора. При снижении температуры часть водяного пара превращается в жидкий конденсат, а влагоотделитель удаляет капли из потока. Эти узлы выполняют разные функции: охладитель создаёт условия для конденсации, отделитель и дренаж выводят образовавшуюся жидкость.
Работу пары оценивают вместе с качеством воздуха на входе, расходом, давлением и температурой окружающей среды. Если влагоотделитель исправен, но дренаж закрыт, жидкость остаётся в тракте. Если доохладитель загрязнён или недоступен для охлаждения, к отделителю приходит слишком горячий поток и эффективность удаления влаги меняется.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
Смежная тема кластера «Энергоэффективность компрессорной системы».
2. Устройство и принцип работы
Воздух выходит из компрессора горячим и поступает в доохладитель. В воздушном исполнении тепло передаётся окружающему воздуху, в водяном — циркуляционной воде. При охлаждении до диапазона 20–30 °C влага конденсируется каплями, после чего поток входит в корпус влагоотделителя.
Влагоотделитель отделяет капли за счёт изменения направления и инерции потока, а дренажный клапан выводит накопленный конденсат. Последовательность нарушается при обратном монтаже, чрезмерном расходе, забитом сливе или закрытом клапане. При запуске проверяют направление, свободный отвод жидкости и отсутствие подсоса после отделителя.
- Шаг 1Воздух выходит из компрессора при высокой температуре.
- Шаг 2Доохладитель снижает температуру воздуха обычно до значения, близкого к температуре охлаждающей среды.
- Шаг 3Влага конденсируется в виде капель.
- Шаг 4Влагоотделитель отделяет капли от потока.
- Шаг 5Дренажный клапан удаляет накопленный конденсат.
3. Ключевые параметры

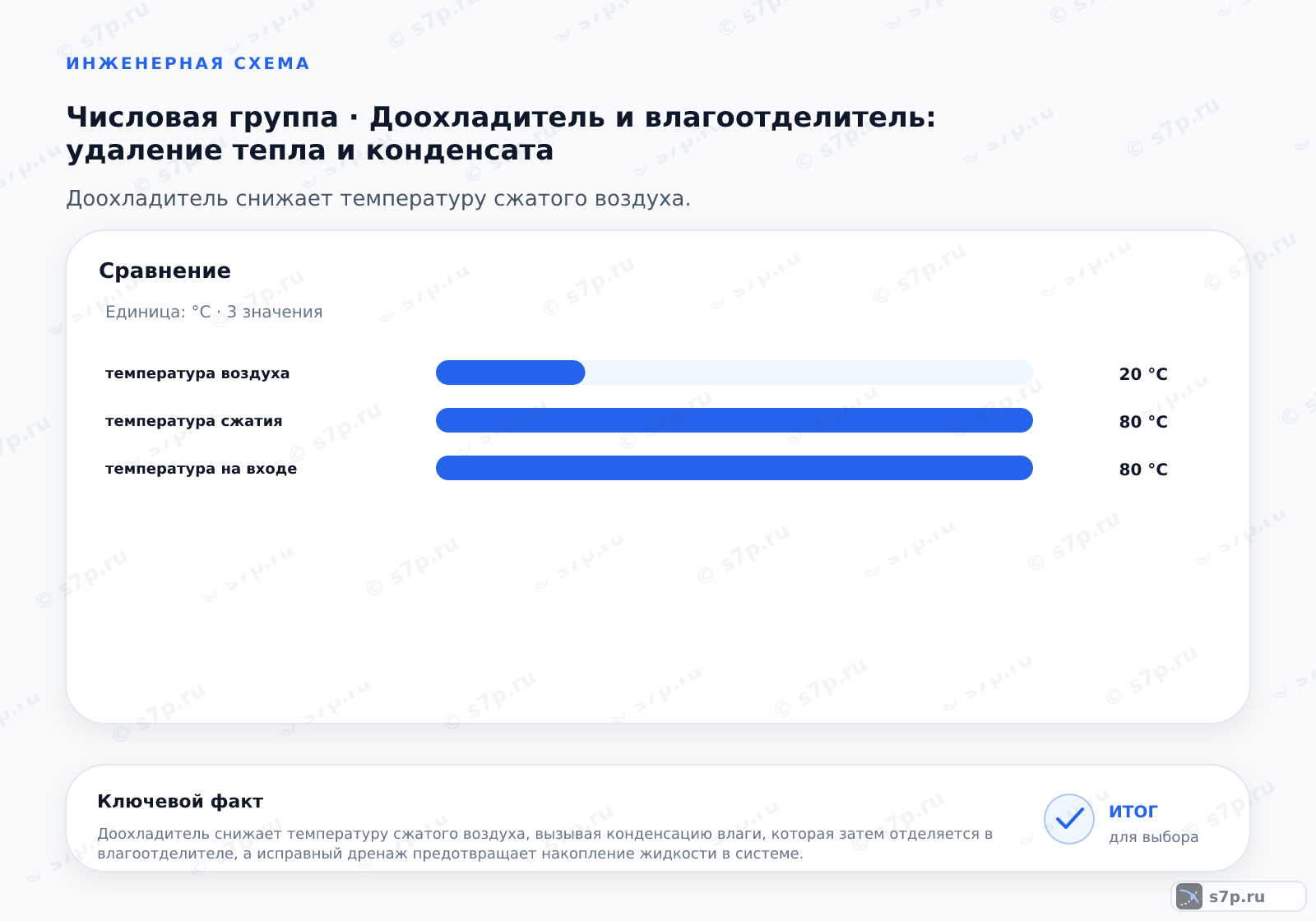

Таблица содержит рабочее давление 10 бар, температуру на выходе 25 °C, температуру сжатия 80 °C и перепад давления 0.5 бар. Это справочные значения, которые сверяют с паспортом конкретных доохладителя и влагоотделителя. В расчёте учитывают расход воздуха, температуру среды, способ охлаждения и допустимую потерю давления.
Температура на выходе показывает результат теплоотвода, но не подтверждает сама по себе удаление влаги. Для подбора сопоставляют производительность, рабочее давление, материал корпуса, размеры соединений и тип дренажа. Перепад давления проверяют на чистом узле и при фактическом расходе, поскольку загрязнение меняет сопротивление.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура на выходе | 25 °C | °C | инженерная практика; сверить по паспорту |
| Температура сжатия | 80 °C | °C | инженерная практика; сверить по паспорту |
| Перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
4. Схема работы

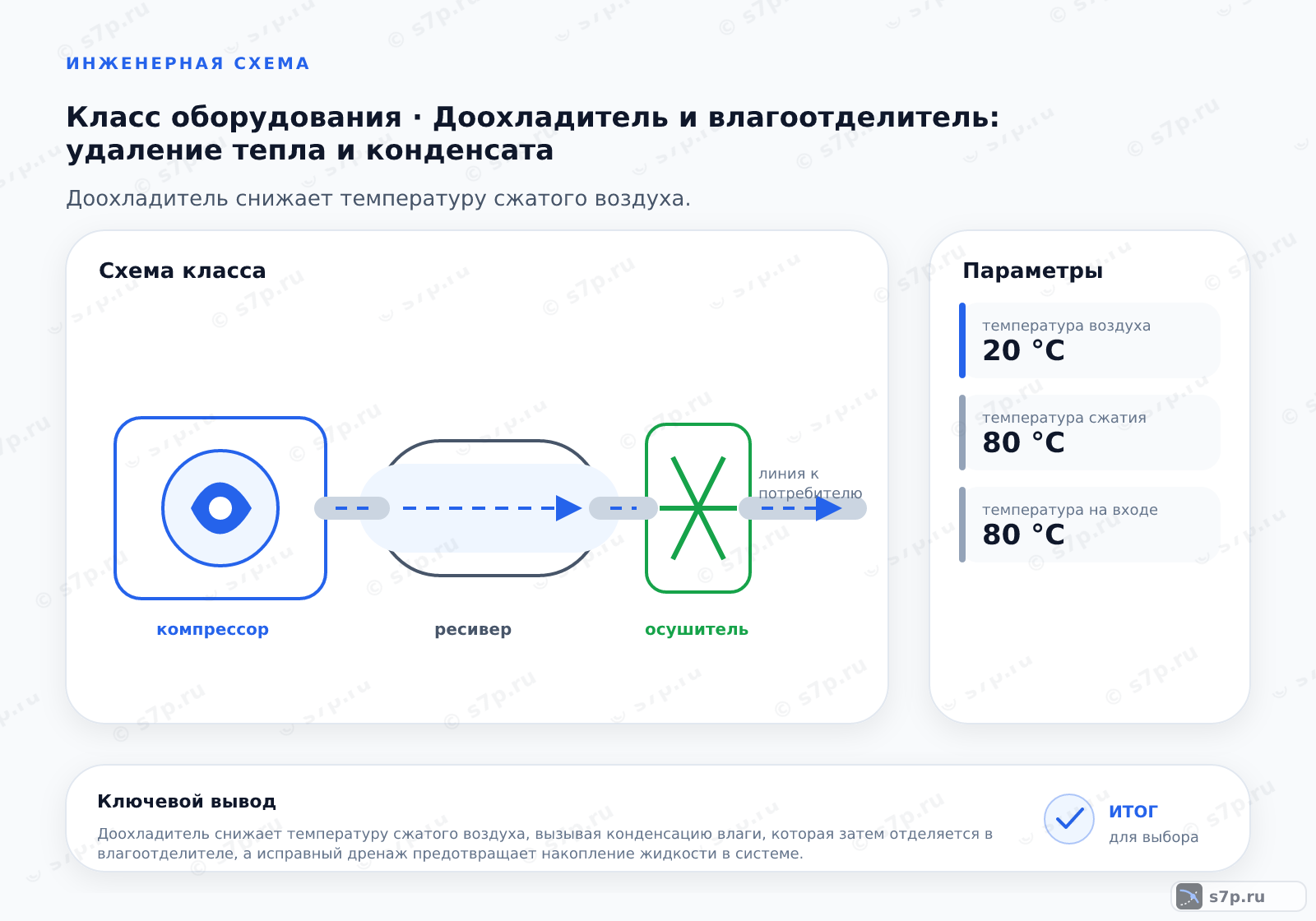

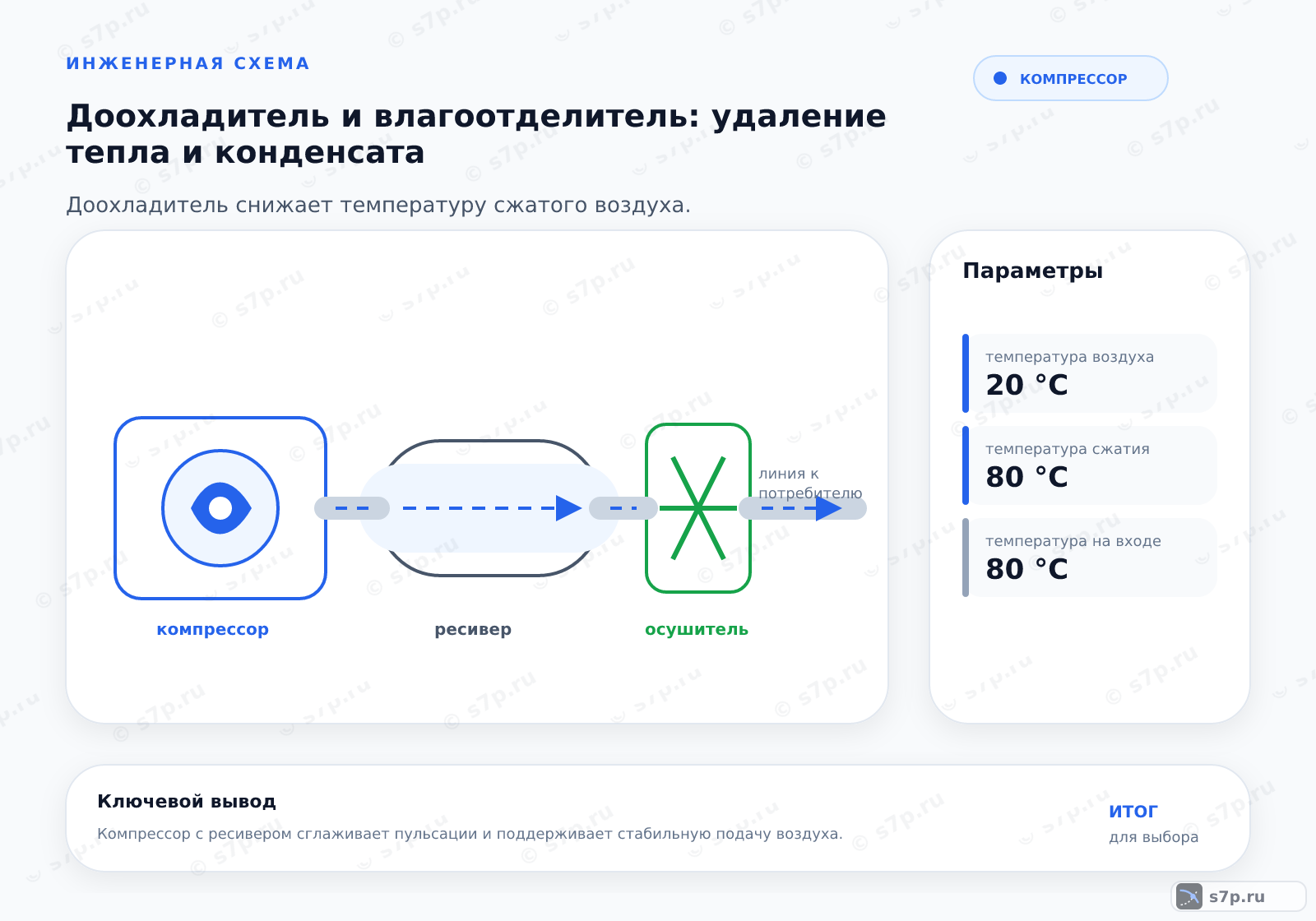

В рабочей схеме горячий воздух выходит из компрессора, проходит доохладитель, затем влагоотделитель и направляется дальше по сети. Образовавшаяся жидкость собирается в нижней части корпуса и должна уходить через дренажный клапан. После отделителя при необходимости устанавливают последующие ступени подготовки, но их выбор зависит от требования к воздуху.
Контрольные точки размещают до охлаждения, после него и у выхода отделителя. Так можно отличить недостаточный теплоотвод от неисправного дренажа. Если после узла появляется вода, проверяют температуру, направление потока, состояние сепаратора, клапан слива и участок трубопровода, где может происходить повторная конденсация.
5. Виды и разновидности
Воздушный доохладитель использует атмосферный воздух и вентилятор, поэтому его оценивают по чистоте радиатора и доступу для обдува. Водяной доохладитель передаёт тепло циркуляционной воде и требует контроля водяного контура, теплообменника и качества среды. Влагоотделитель может использовать центробежное отделение, где капли отделяются силой инерции.
Выбор между исполнениями зависит от доступного охлаждающего ресурса, стабильности температуры, места монтажа и допустимого перепада. Для любого варианта нужен рабочий дренаж и доступ к его обслуживанию. Компактный корпус не заменяет проверку пропускной способности: при перегрузке часть капель проходит дальше по сети.
| Значение | Источник |
|---|---|
| Воздушный доохладитель: охлаждение атмосферным воздухом. | инженерная практика; сверить по паспорту |
| Водяной доохладитель: охлаждение циркуляционной водой. | инженерная практика; сверить по паспорту |
| Центробежный влагоотделитель: отделение силой инерции. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Не допускайте замерзания конденсата в зимнее время: проверяют утепление, обогрев и возможность свободного отвода жидкости. Регулярно проверяют работу дренажного клапана и отсутствие засора в сливной линии. Если температура на выходе выше ожидаемой, сначала осматривают поверхность охладителя, вентилятор или водяной контур.
Влагоотделитель выбирают с давлением выше рабочего и с запасом по пропускной способности, подтверждённым паспортом. При росте перепада проверяют загрязнение корпуса и фильтров, а при появлении воды после узла — направление потока и состояние дренажа. Нельзя устранять влагу простым повышением давления без проверки причины.
Частые вопросы
Как выбрать воздушный или водяной доохладитель?
Воздушный вариант использует окружающий воздух и требует чистого радиатора, свободного обдува и подходящей температуры среды. Водяной передаёт тепло через теплообменник, но добавляет контур воды и контроль его состояния. Выбор связывают с расходом и давлением воздуха, стабильностью охлаждения, местом монтажа, доступным обслуживанием и допустимым перепадом давления.
В каком порядке должны стоять узлы подготовки воздуха?
Горячий воздух сначала поступает в доохладитель, где снижается температура и образуется конденсат. Затем поток проходит влагоотделитель, который отделяет капли, а дренажный клапан выводит жидкость. Если перепутать направление или оставить слив закрытым, вода пойдёт дальше по сети. После монтажа проверяют стрелки потока, выпуск конденсата и отсутствие подсоса.
Почему вода появляется после влагоотделителя?
Проверяют температуру воздуха на выходе доохладителя, пропускную способность отделителя, состояние сепаратора и работу дренажного клапана. Вода может образовываться дальше по холодному трубопроводу, если он не изолирован или поток снова охлаждается. Сравнивают точки контроля до и после узла, чтобы отличить плохое охлаждение от повторной конденсации и неисправного слива.
Как обслуживать дренажный клапан?
Проверяют, что конденсат свободно поступает к клапану и выходит в безопасную линию отвода. Осматривают сетку, сливной канал, соединения и отсутствие замерзания. При автоматическом дренажном устройстве контролируют срабатывание по фактическому накоплению жидкости, а не только по звуку. Закрытый или забитый слив быстро возвращает воду в воздушную сеть.
Что делать с конденсатом зимой?
Не допускают замерзания жидкости в корпусе и сливной линии: проверяют утепление, обогрев, защиту от холодного воздуха и свободный уклон отвода. При остановке установки убеждаются, что вода не осталась в низких точках. Если дренаж замёрз, не повышают давление для его прочистки, а безопасно размораживают и проверяют корпус на повреждение.
Как понять, что доохладитель создаёт слишком большой перепад?
Сравнивают давление до и после охладителя и влагоотделителя при фактическом расходе, затем осматривают радиатор, теплообменник и внутренний сепаратор. Рост перепада может быть связан с загрязнением, перегрузкой или неисправным дренажом. Значение сопоставляют с паспортом. Нельзя компенсировать сопротивление простым повышением давления, если причина находится в забитом узле.
