Центробежный компрессор преобразует кинетическую энергию, созданную вращающимся колесом, в статическое давление газа за счет замедления потока в диффузоре, требуя строгого контроля рабочей точки для предотвращения срыва потока. Центробежный компрессор — это динамическая машина, в которой газ сжимается за счет центробежных сил, создаваемых вращающимся рабочим колесом, с последующим преобразованием кинетической энергии потока в давление в диффузоре. Увеличение числа ступеней позволяет достичь более высокого.
данные обновлены 2026-10-21 ·

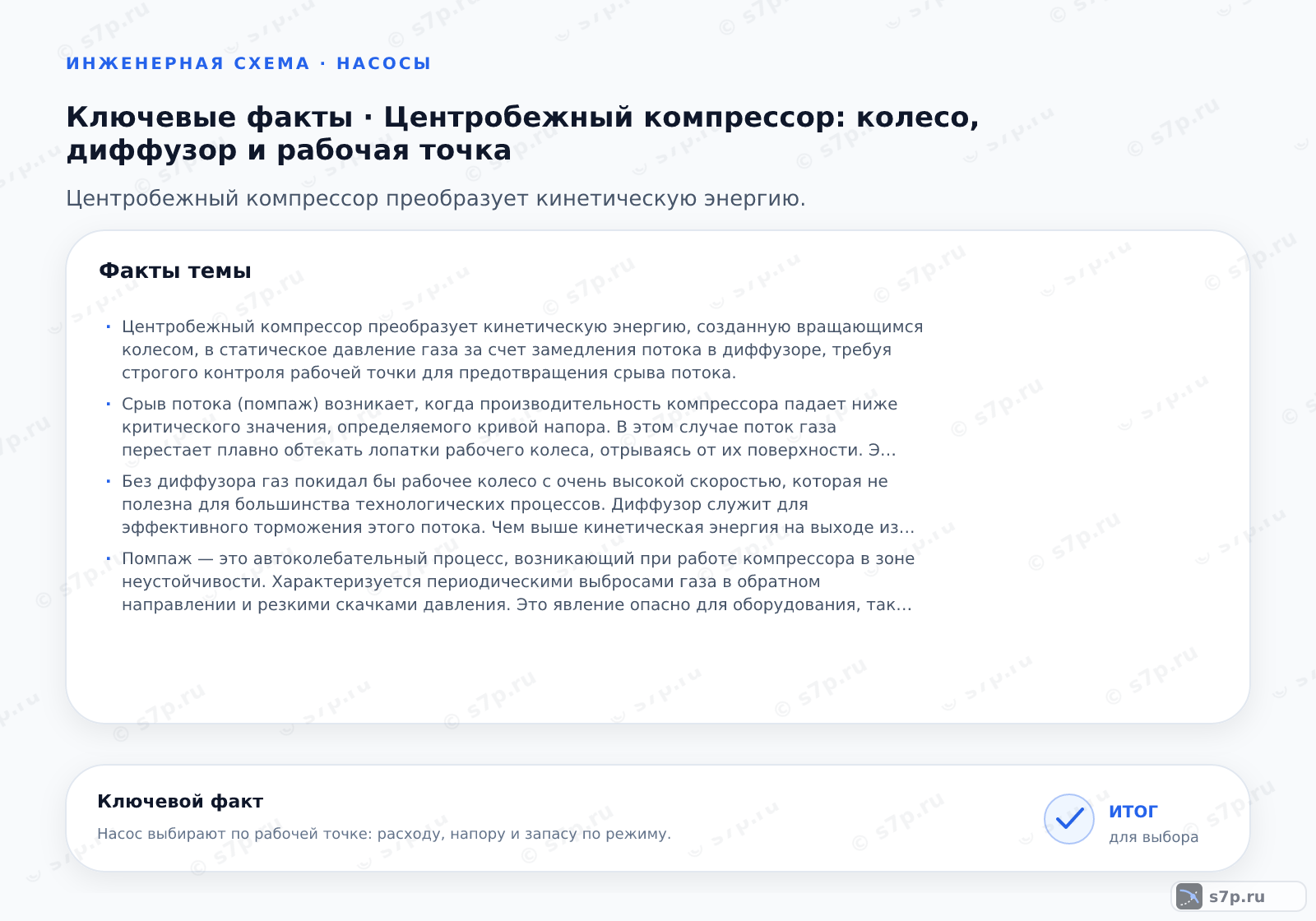

1. Что такое центробежный компрессор
Центробежный компрессор передаёт газу кинетическую энергию вращающимся рабочим колесом. Поток входит в центральную часть колеса, перемещается к периферии под действием центробежного эффекта и затем попадает в диффузор. В расширяющемся канале скорость снижается, а часть кинетической энергии превращается в статическое давление.
Машина работает устойчиво только в согласованной рабочей точке. Расход, давление, состояние входного фильтра, температура масла и вибрация связаны между собой, поэтому показатели оценивают совместно. При подборе сопоставляют характеристику компрессора с сетью и не допускают режима, в котором поток теряет устойчивость.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
Смежная тема кластера «Энергоэффективность компрессорной системы».

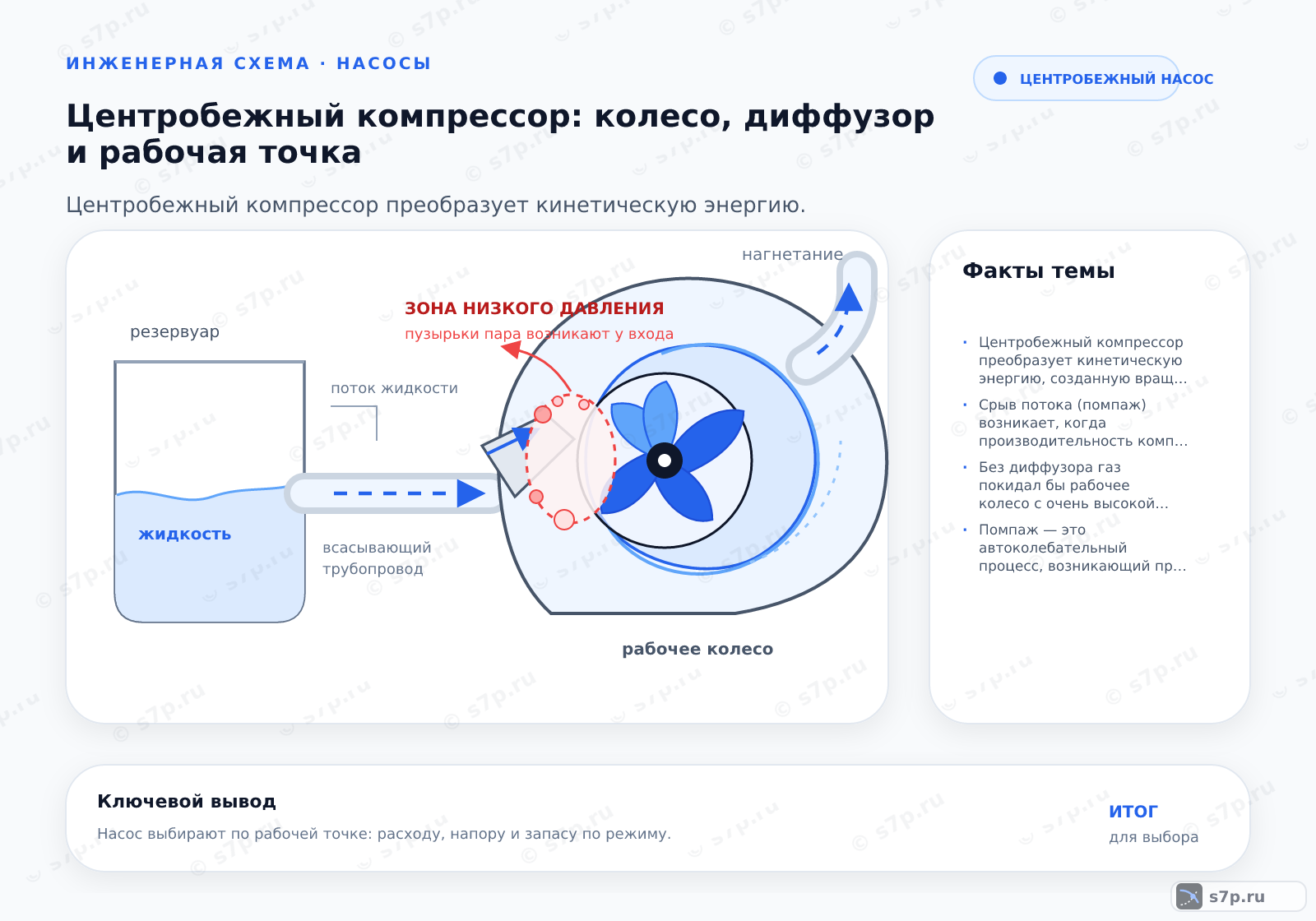

2. Устройство и принцип работы
Газ поступает через всасывающий патрубок в центр рабочего колеса, лопатки увеличивают его скорость, а вращение переносит поток к периферии. После этого высокоскоростной поток направляется в расширяющийся канал диффузора. Здесь скорость уменьшается, статическое давление возрастает, и газ уходит в спиральный корпус или следующую ступень.
Перед пуском проверяют чистоту всасывания, смазку, свободное вращение и готовность арматуры. Во время работы наблюдают за давлением, температурой масла и вибрацией, а также за переходом между ступенями. Отклонение последовательности или резкое изменение режима может привести к срыву потока, поэтому регулирование выполняют плавно.
- Шаг 1Газ поступает в центр рабочего колеса через всасывающий патрубок.
- Шаг 2Лопатки колеса сообщают газу кинетическую энергию и увеличивают его скорость.
- Шаг 3Газ под действием центробежной силы отбрасывается к периферии колеса.
- Шаг 4Высокоскоростной поток поступает в расширяющийся канал диффузора.
- Шаг 5В диффузоре скорость потока снижается, а статическое давление возрастает.
- Шаг 6Сжатый газ направляется в спиральный корпус или следующую ступень.
3. Ключевые параметры
Для проверки режима сопоставляют допустимую вибрацию 4.5 мм/с, температуру масла 45 °C, давление на выходе 2.5 бар и расход воздуха 500 м³/ч с паспортом конкретной машины. Эти параметры используют как справочные ориентиры. Рабочую точку определяют совместно по расходу и давлению, а не изолированно.
Вибрация показывает состояние ротора, опор и соединений, но её рост нужно связывать с температурой и нагрузкой. Температура масла характеризует смазочную систему, а давление и расход — взаимодействие компрессора с сетью. Если любой показатель выходит из ожидаемого режима, сначала проверяют фильтры, арматуру и измерительные приборы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая вибрация | 4.5 мм/с | мм/с | инженерная практика; сверить по паспорту |
| Температура масла | 45 °C | °C | инженерная практика; сверить по паспорту |
| Давление на выходе | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Расход воздуха | 500 м³/ч | м³/ч | инженерная практика; сверить по паспорту |

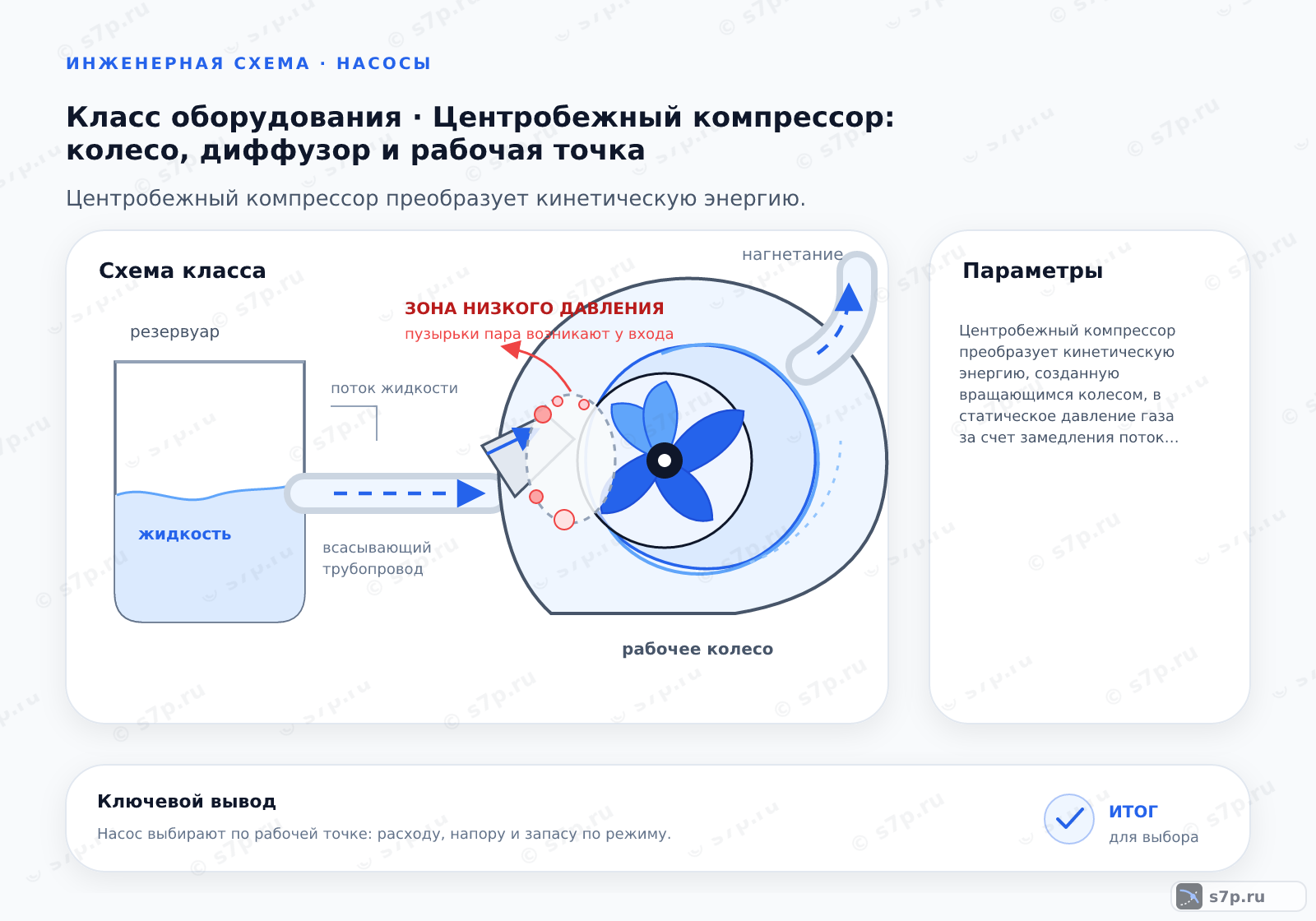

4. Схема работы центробежного компрессора
Входной поток проходит через колесо, затем через диффузор, спиральный корпус и выходной патрубок. В многоступенчатой схеме после одной ступени газ направляется к следующему колесу; межступенчатое охлаждение и согласование каналов влияют на итоговый режим. Геометрия диффузора определяет, насколько полно скорость преобразуется в давление.
Измерения ставят на входе и выходе так, чтобы отличить ограничение всасывания от проблемы самой ступени. При загрязнённом фильтре уменьшается доступный поток, а при неверной настройке сети компрессор может приблизиться к помпажу. Поэтому схему оценивают вместе с трубопроводом, клапанами и потребителем.
5. Виды и разновидности
Одноступенчатое исполнение с радиальным диффузором используют для средних давлений и простой схемы. Многоступенчатое исполнение с лопаточным диффузором применяют, когда требуется более высокое конечное давление и согласованная работа ступеней. Рабочее колесо с лопатками, загнутыми назад, выбирают для высокой эффективности при подходящей характеристике сети.
Сравнение разновидностей начинают с расхода, давления и диапазона регулирования. Увеличение числа ступеней меняет не только итоговое давление, но и требования к межступенчатому охлаждению, подшипникам и контролю. Компоновка должна обеспечивать доступ к фильтрам, масляной системе и точкам измерения без нарушения аэродинамического тракта.
| Значение | Источник |
|---|---|
| Одноступенчатый компрессор с радиальным диффузором для средних давлений. | инженерная практика; сверить по паспорту |
| Многоступенчатый компрессор с лопаточным диффузором для высоких давлений. | инженерная практика; сверить по паспорту |
| Компрессор с рабочим колесом, загнутым назад, для высокой эффективности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Увеличение числа ступеней позволяет достичь более высокого конечного давления, если ступени, охлаждение и сеть рассчитаны как единая система. Диффузор с лопатками повышает КПД на 5–10% по сравнению с безлопастным в приведённом сравнении, но выигрыш зависит от режима. Поэтому геометрию оценивают по фактической рабочей точке.
Снижение скорости вращения уменьшает износ подшипников и уровень шума, однако одновременно меняет расход и давление. Изменение режима контролируют по характеристике машины, вибрации, температуре масла и устойчивости потока. Настройка, которая уменьшила шум, не считается правильной, если компрессор приблизился к помпажу или перестал обеспечивать потребителя.
7. Частые ошибки и на что смотреть
Запрещено работать в зоне помпажа из-за риска разрушения ротора. Превышение допустимой вибрации требует немедленной остановки компрессора по предусмотренной процедуре. Загрязнение входных фильтров может привести к срыву потока и помпажу, поэтому фильтр и измерения на всасывании проверяют до изменения настройки сети.
Недопустимый нагрев масла свидетельствует о неисправности системы смазки или теплоотвода. При нестабильном давлении проверяют клапаны, диффузор, рабочую точку и измерительные приборы. Не следует удерживать расход дросселированием, если это приближает машину к неустойчивой зоне; причину отклонения устраняют по паспорту и схеме.
Частые вопросы
Как подобрать центробежный компрессор под сеть?
Сопоставляют требуемые расход и давление с характеристикой компрессора и всей сети. Учитывают сопротивление фильтров, арматуры и трубопровода, диапазон регулирования, охлаждение и состояние масла. Рабочая точка должна оставаться устойчивой при изменении спроса. Подбор только по давлению недостаточен: избыток или недостаток расхода может приблизить машину к помпажу.
Как распознать приближение к помпажу?
Признаками могут быть колебания давления и расхода, неустойчивый звук, вибрация и резкие изменения показаний при постоянной команде. Проверяют входной фильтр, клапаны, рабочую точку и соответствие режима характеристике машины. В зоне помпажа не работают: компрессор выводят из опасного режима по предусмотренной процедуре и выясняют причину ограничения потока или неверной настройки сети.
Почему растёт вибрация ротора центробежного компрессора?
Проверяют опоры, подшипники, соединение валов, загрязнение проточной части и соответствие рабочей точки. Рост вибрации сопоставляют с температурой масла, давлением и расходом, чтобы отличить механическую проблему от аэродинамической неустойчивости. При превышении допустимого значения компрессор останавливают по инструкции. Продолжение работы с повышенной вибрацией увеличивает риск повреждения ротора.
Как загрязнённый входной фильтр влияет на машину?
Загрязнённый фильтр увеличивает сопротивление всасыванию и уменьшает доступный поток. Компрессор может уйти от расчётной рабочей точки, приблизиться к срыву потока и помпажу. Сначала измеряют перепад и осматривают фильтр, затем проверяют фактический расход и давление. Увеличение уставки без восстановления нормального всасывания может усилить нестабильность.
Когда нужен лопаточный диффузор и многоступенчатая схема?
Лопаточный диффузор применяют, когда геометрия канала и требуемый режим позволяют эффективнее преобразовать скорость в давление. Многоступенчатая схема нужна для получения более высокого конечного давления при согласованной работе колёс и межступенчатого охлаждения. Эти решения увеличивают требования к настройке, подшипникам и контролю. Их выбирают по характеристике сети и паспорту, а не отдельно от системы.
Можно ли снизить шум уменьшением скорости вращения?
Снижение скорости обычно уменьшает износ подшипников и уровень шума, но одновременно меняет расход и давление. После изменения режима контролируют рабочую точку, вибрацию, температуру масла и устойчивость потока. Если потребитель перестал получать нужный расход или компрессор приблизился к помпажу, настройку возвращают и ищут другой способ устранить шум.
