Снижение рабочего давления обычно снижает энергопотребление, ориентировочно на 5–8% на 1 бар; экономия 30–40% возможна только при конкретных условиях. Регулярно проверяйте фильтры: перепад давления более 0. 3 бар требует немедленной замены. Оценивайте систему по измерениям и фактическому режиму работы.
данные обновлены 2026-10-21 ·
1. Как подобрать Энергоэффективность компрессорной системы: где искать потери: суть
Энергоэффективность компрессорной системы определяется не только паспортной мощностью машины. Сначала описывают профиль потребления, рабочую нагрузку и давление у потребителя, затем отделяют полезную подачу от утечек, холостого хода и сопротивления фильтров. Такой порядок показывает, где энергия превращается в потери и какие измерения нужны для проверки.
Снижение рабочего давления оценивают только вместе с требованиями пневматического оборудования. Слишком высокое давление увеличивает затраты на сжатие, но чрезмерное снижение ухудшает работу потребителей. Поэтому изменение настройки связывают с фактическим расходом, состоянием сети, режимом бака и показаниями приборов, а не с одной цифрой на контроллере.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
Калькулятор используют для сопоставления исходного режима и возможных потерь. В него заносят нагрузку, давление, температуру воздуха, сопротивление фильтра, объём бака, точку росы и частоту вращения. Результат читают как расчётную оценку для выбранного набора условий, после чего сверяют его с измерениями на действующей системе.
Если исходные данные сняты в разные моменты, расчёт смешивает несовместимые режимы. Перед вводом проверяют единицы, место измерения давления и состояние фильтра. Для сравнения вариантов фиксируют одинаковый профиль потребления и отдельно отмечают работу компрессора под нагрузкой, на холостом ходу и во время переключений.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Полная нагрузка и рабочее давление задают основную точку для оценки системы. Температура воздуха влияет на условия работы, перепад на фильтре показывает сопротивление потоку, а объём бака характеризует способность сглаживать изменения потребления. Точка росы и частота вращения дополняют картину подготовки воздуха и режима привода.
Каждое значение записывают вместе с местом и моментом измерения. Показание на выходе компрессора не всегда описывает состояние у потребителя: на него влияют магистраль, фильтры, бак и осушение. Таблицу исходных данных проверяют по паспорту оборудования, затем повторяют замер после изменения режима, чтобы увидеть фактический эффект.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Полная нагрузка | 7 бар | бар | инженерная практика; сверить по паспорту |
| Температура воздуха | 20 °C | °C | инженерная практика; сверить по паспорту |
| Перепад фильтра | 0.2 бар | бар | инженерная практика; сверить по паспорту |
| Объем бака | 500 л | л | инженерная практика; сверить по паспорту |
| Точка росы | 3 °C | °C | инженерная практика; сверить по паспорту |
| Частота вращения | 1500 об/мин | об/мин | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости

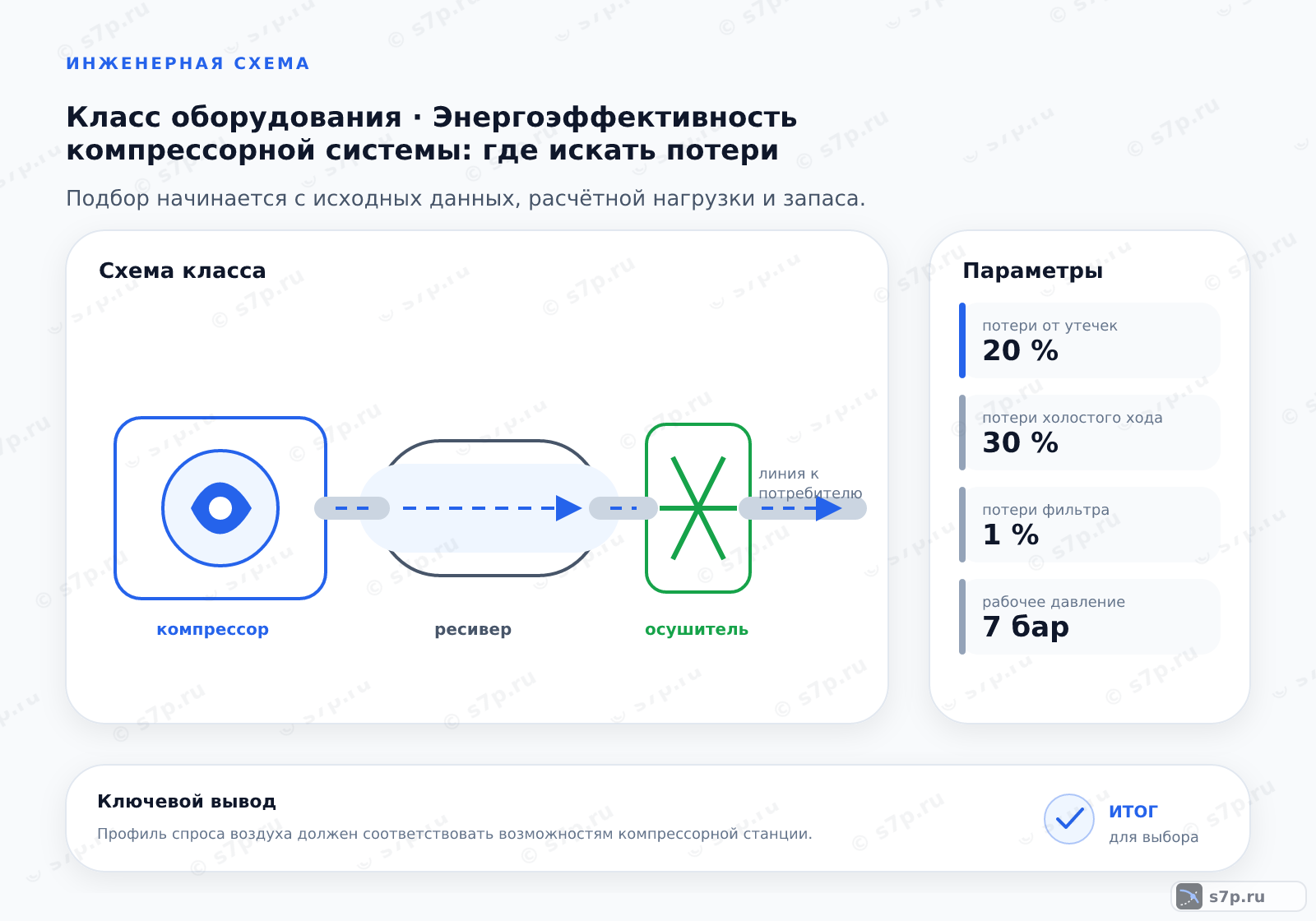

Диаграмма связывает потери от утечек, холостого хода и фильтра с рабочим давлением системы. Её читают как зависимость между режимом станции и расходом энергии, а не как универсальную характеристику любой площадки. При переносе вывода проверяют, совпадают ли профиль спроса, состояние сети и условия измерения.
Рост сопротивления фильтра уменьшает доступный перепад для потребителя и заставляет установку дольше поддерживать заданный режим. Утечки проявляются как расход при отсутствии полезной работы, а холостой ход — как потребление без соответствующей подачи. Эти причины разделяют по журналу нагрузки, акустическому осмотру и контрольным измерениям.
5. Типичные ошибки подбора
Потери в компрессорной системе разделяют на утечки, холостой ход и сопротивление фильтра. Диагностику связывают с профилем потребления, рабочим давлением, состоянием подготовки воздуха и фактической нагрузкой. Изменение настройки подтверждают повторным измерением в тех же точках.
Распространённая ошибка — принимать паспортную производительность за фактическую подачу при любом давлении. Ещё одна ошибка — оценивать экономию по одному манометру, не фиксируя нагрузку, утечки, состояние фильтров и работу осушителя. Перед выбором режима записывают исходные показатели и проверяют, какую часть времени машина работает без полезного отбора.
Загрязнённый фильтр увеличивает сопротивление, а неисправный дренаж или осушитель меняют условия подготовки воздуха. Нельзя сравнивать варианты по разным профилям спроса: результат будет отражать смену нагрузки, а не работу оборудования. После настройки повторяют измерения в тех же точках и сопоставляют их с паспортом.
Частые вопросы
С каких потерь начать диагностику компрессорной системы?
Начинают с профиля потребления и измерения расхода при полезной нагрузке, затем проверяют утечки, работу на холостом ходу и сопротивление фильтров. Такой порядок отделяет постоянные потери от кратковременного пика спроса. После осмотра сравнивают давление у компрессора и у потребителя, состояние осушителя, дренажа и фактическое время работы без полезного отбора.
Какие замеры нужны для расчёта эффективности?
Фиксируют полную нагрузку, рабочее давление, температуру воздуха, перепад на фильтре, объём бака, точку росы и частоту вращения. Каждое значение записывают с местом и моментом измерения, чтобы не смешать разные режимы. Показания у выхода станции сопоставляют с состоянием магистрали и точкой потребления, после чего сверяют с паспортом.
Почему снижение давления нельзя выполнять вслепую?
Меньшее давление обычно уменьшает работу сжатия, но при недостаточном значении пневматический потребитель теряет производительность или перестаёт выполнять операцию. Перед изменением настройки проверяют рабочую точку, профиль спроса, запас в баке и давление у удалённого потребителя. Результат подтверждают повторным замером расхода, качества работы и энергопотребления в том же режиме.
Что означает рост перепада на фильтре?
Рост перепада показывает увеличение сопротивления потоку, чаще всего из-за накопления загрязнений или несоответствия фильтра фактическому расходу. Проверяют направление установки, состояние элемента, дренаж и показания приборов. Менять фильтр без выяснения причины недостаточно: после обслуживания сопротивление измеряют повторно и оценивают, изменилось ли давление у потребителя.
Как корректно сравнить два рабочих режима?
Режимы сравнивают при одинаковом профиле потребления, одинаковых точках замера и сопоставимом состоянии фильтров и осушителя. Записывают давление, расход, температуру, работу на холостом ходу и наличие утечек. Если одновременно меняются настройка и нагрузка, невозможно отделить эффект регулирования от изменения спроса, поэтому такой результат не считают проверкой.
Зачем в оценке учитывать бак и точку росы?
Объём бака сглаживает изменения отбора и влияет на частоту переключений компрессора. Точка росы показывает состояние подготовки воздуха и помогает заметить, что рост сопротивления или неисправность осушителя меняют режим станции. Эти параметры не заменяют измерение расхода, но позволяют связать энергопотребление с запасом воздуха и качеством подготовки.
