1. Что такое виды компрессоров
Компрессоры различают по способу передачи энергии газу. Объёмные машины захватывают порцию и уменьшают пространство, а динамические ускоряют поток и преобразуют его кинетическую энергию в давление. Такое различие влияет на пульсации, диапазон рабочих режимов, чувствительность к составу газа и порядок контроля.
При выборе сопоставляют расход, давление, температуру, свойства среды и характер потребления. Поршневая схема подходит для высокого давления и допускает прерывистую работу, винтовая даёт более ровную подачу, центробежная рассчитана на большой поток, а спиральная уменьшает пульсации в компактном исполнении.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
В объёмной машине газ входит в рабочую камеру, отделяется от всасывающей линии, сжимается уменьшением объёма и выходит через нагнетательный клапан или окно. В динамической машине рабочее колесо или другой вращающийся элемент сообщает газу скорость, а последующее замедление превращает её в давление.
Режим работы определяется пересечением характеристики машины и сопротивления сети. Для объёмного исполнения наблюдают за клапанами, зазорами и пульсациями; для динамического — за расходом, давлением и риском помпажа. Схема охлаждения и удаления жидкости должна соответствовать выбранному принципу сжатия.
- Шаг 1Впуск газа в рабочую камеру через всасывающий клапан или окно.
- Шаг 2Изоляция рабочей камеры от всасывающей магистрали.
- Шаг 3Сжатие газа путём уменьшения объёма камеры или передачи кинетической энергии.
- Шаг 4Открытие нагнетательного клапана и выброс газа при давлении выше давления в системе.
- Шаг 5Расширение остаточного объёма перед следующим циклом всасывания.
3. Ключевые параметры

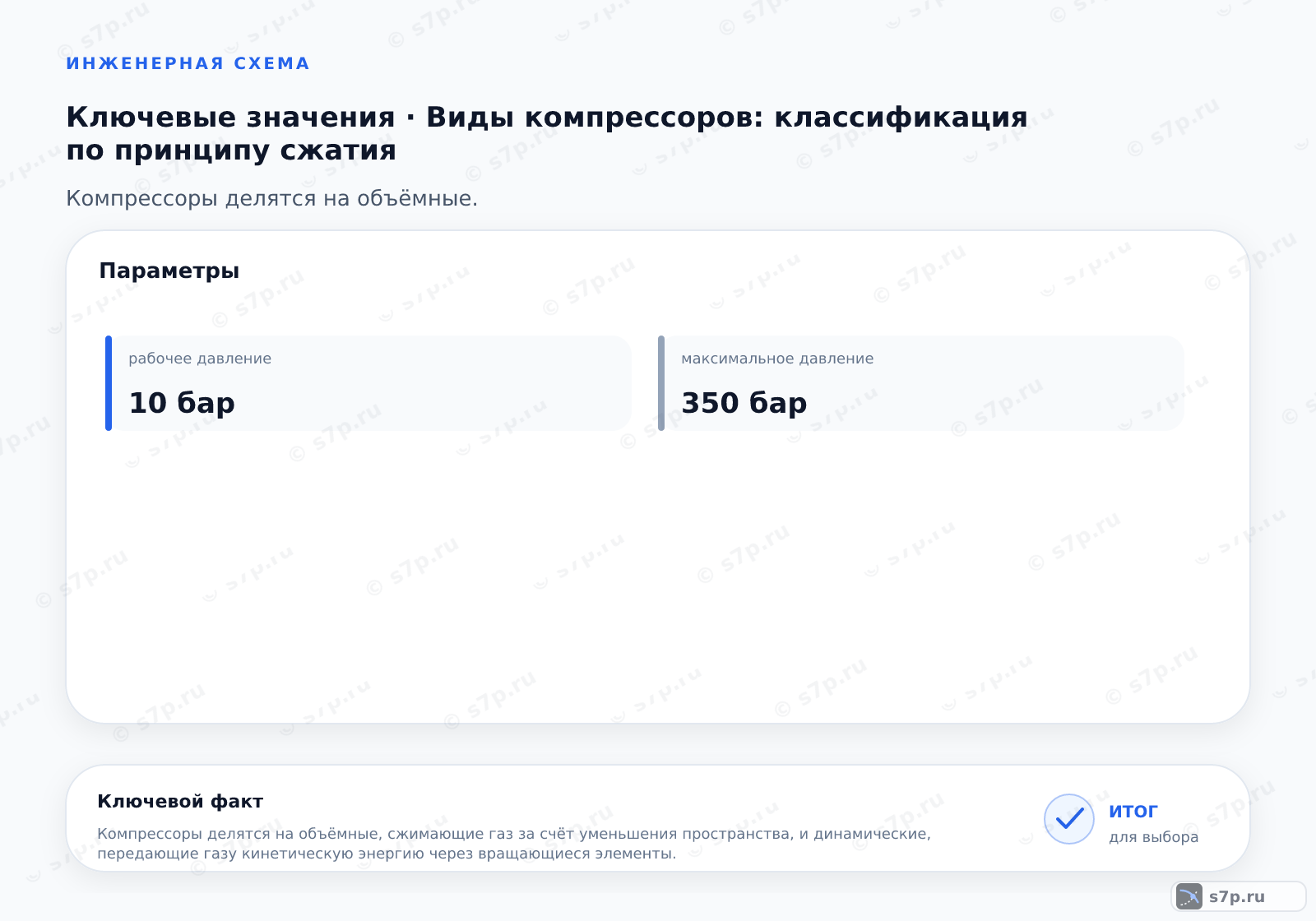

В таблице приведены максимальное давление 350 бар, производительность 10000 м3/ч, температура нагнетания 150 градусов Цельсия, число оборотов 3000 об/мин, мощность привода 250 кВт и давление всасывания 1 бар. Это ориентиры справочной конфигурации; рабочую точку и допустимые пределы сверяют с паспортом конкретной машины.
Давление и производительность рассматривают вместе: рост сопротивления сети может изменить расход и температуру. Число оборотов связано с приводом и динамикой потока, мощность показывает нагрузку, а температура нагнетания помогает заметить недостаток охлаждения. Для газа с примесями отдельно проверяют материалы и защиту от жидкости.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 350 бар | бар | инженерная практика; сверить по паспорту |
| Производительность | 10000 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Температура нагнетания | 150 градусов Цельсия | градусов Цельсия | инженерная практика; сверить по паспорту |
| Число оборотов | 3000 об/мин | об/мин | инженерная практика; сверить по паспорту |
| Мощность привода | 250 кВт | кВт | инженерная практика; сверить по паспорту |
| Давление всасывания | 1 бар | бар | инженерная практика; сверить по паспорту |
4. Схема работы

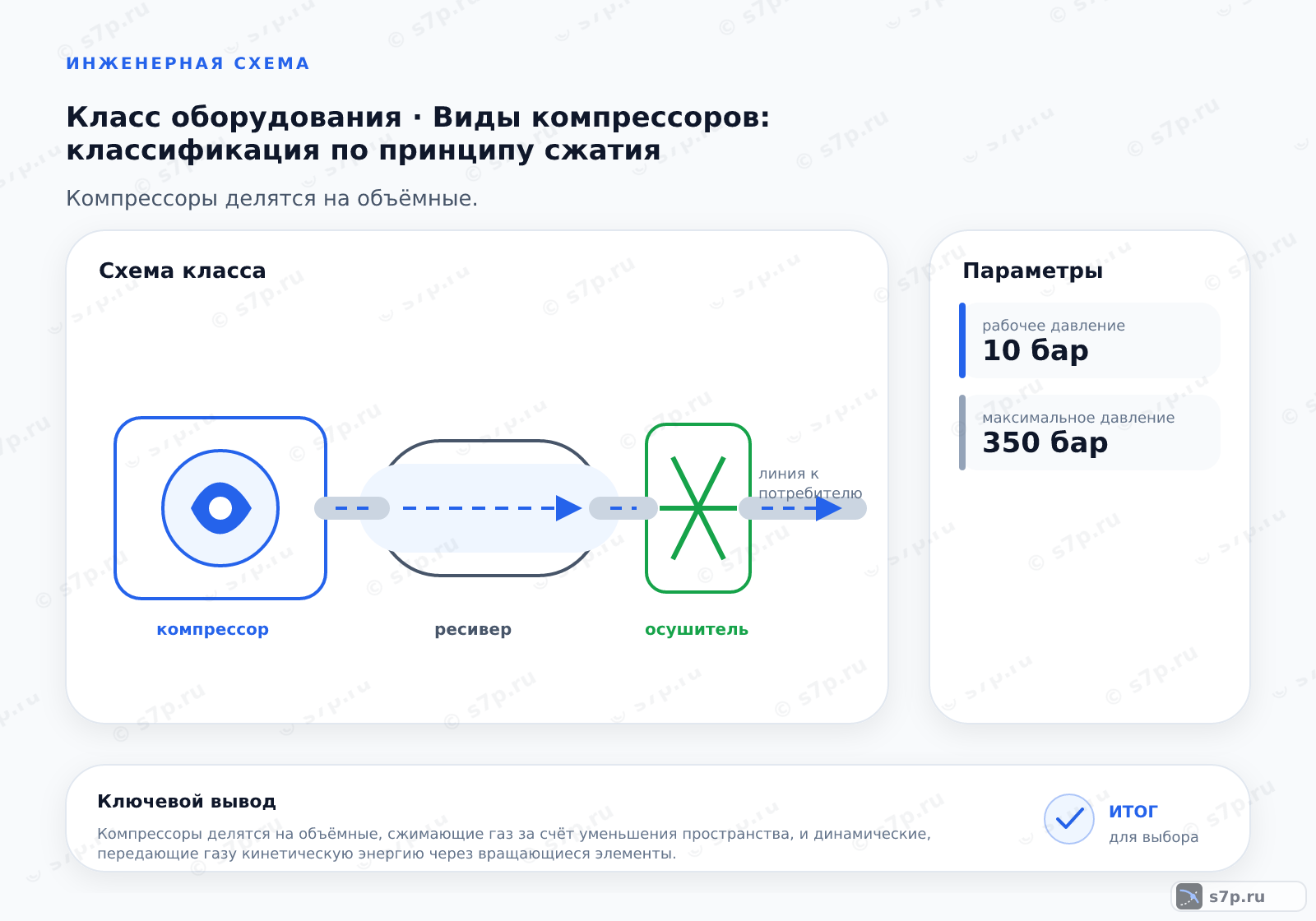

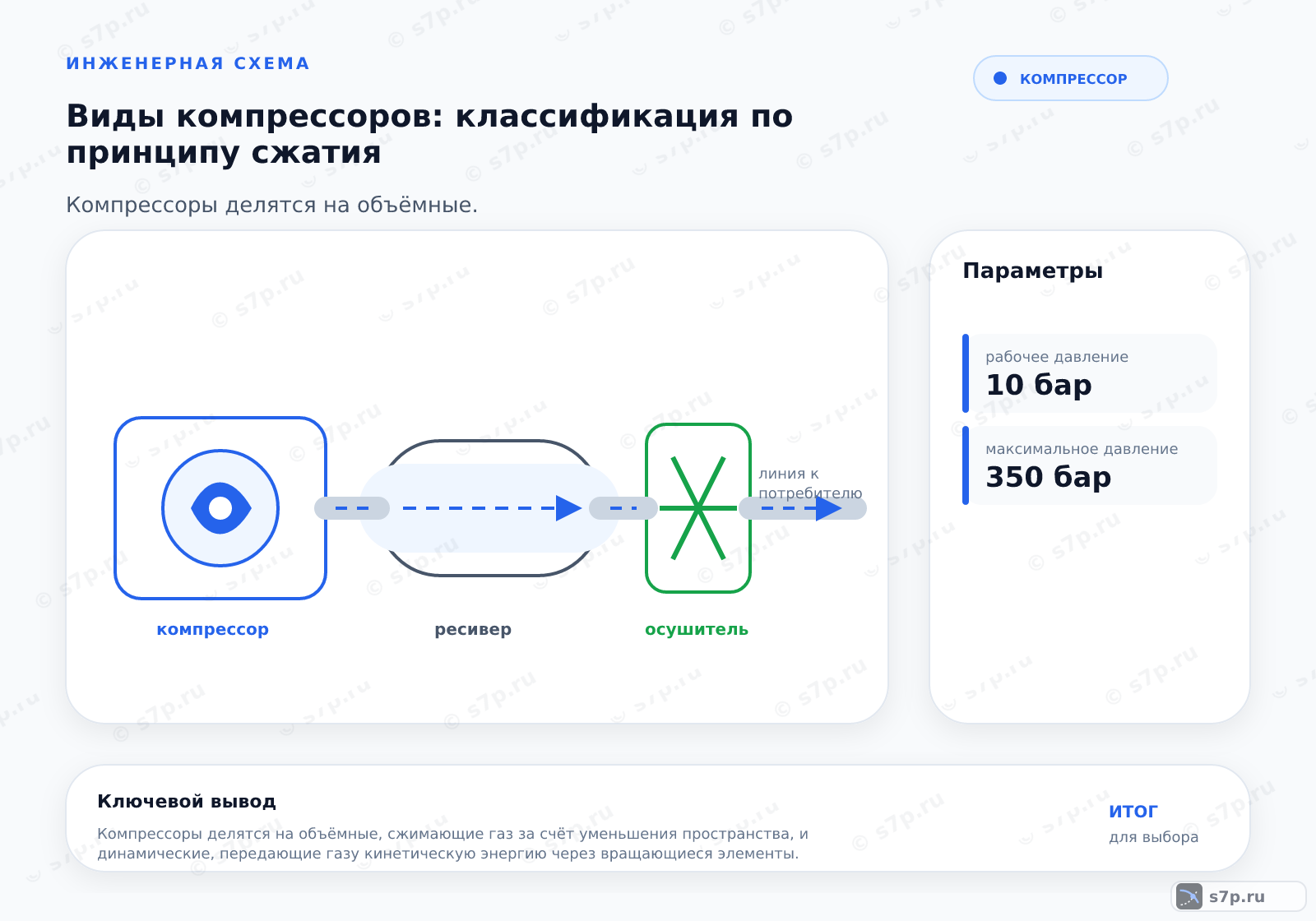

Общая схема начинается с подготовки газа на входе и заканчивается передачей потока в напорную линию. В объёмном компрессоре между этими точками повторяются захват, изоляция, сжатие и выброс; в динамическом — ускорение и преобразование скорости в давление. Фильтрация, охлаждение и удаление конденсата связывают отдельные узлы.
На схеме важно видеть не только компрессор, но и сопротивление сети, обратную арматуру, измерительные точки и защиту от выхода за режим. Для центробежного исполнения контролируют область помпажа, для поршневого — пульсации и состояние клапанов, для винтового — масло и сепарацию.
5. Виды и разновидности
Поршневой вариант даёт высокое давление, но формирует пульсирующий поток и требует внимания к клапанам. Винтовой обеспечивает непрерывную подачу и занимает меньше места при сопоставимом режиме. Центробежный рассчитан на большой расход при меньшем давлении на ступень, а спиральный сочетает плавность потока и низкий шум.
Выбор разновидности зависит от рабочей точки, состава газа, длительности нагрузки и доступного обслуживания. Жидкостное кольцо снижает температуру сжатия и допускает работу с агрессивными газами при совместимых материалах. Многоступенчатая схема с промежуточным охлаждением распределяет сжатие и уменьшает температуру нагнетания.
| Значение | Источник |
|---|---|
| Поршневой: высокое давление, пульсирующий поток, сложное обслуживание. | инженерная практика; сверить по паспорту |
| Винтовой: непрерывный поток, компактность, среднее давление. | инженерная практика; сверить по паспорту |
| Центробежный: большой расход, низкое давление на ступень, высокая скорость. | инженерная практика; сверить по паспорту |
| Спиральный: высокий КПД, бесшумность, среднее давление. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Применение винтовых роторов обеспечивает плавность подачи и снижает пульсации давления в системе. Это упрощает работу потребителей, чувствительных к колебаниям расхода, но не отменяет проверки фильтрации, охлаждения и рабочей точки. Если газ агрессивен, к схеме добавляют проверку материалов и уплотнений, а не ограничиваются выбором типа роторов.
Многоступенчатое сжатие с промежуточным охлаждением повышает общий КПД и снижает температуру нагнетания при согласованной работе ступеней. Жидкостное кольцо уменьшает температуру сжатия и может применяться для агрессивных газов. Эти свойства оценивают вместе с расходом, давлением и режимом потребителя.
7. Частые ошибки и на что смотреть
Превышение допустимой температуры нагнетания ускоряет разложение масла и износ деталей. Работа центробежной машины ниже точки помпажа вызывает вибрацию и может повредить подшипники. Попадание жидкости в поршневой компрессор без защиты создаёт риск гидравлического удара, поэтому перед запуском проверяют режим, охлаждение и отделение жидкости.
Частые вопросы
Как выбрать тип компрессора по расходу и давлению?
Сначала фиксируют требуемый расход, давление всасывания и давление нагнетания, затем учитывают температуру и состав газа. Поршневой вариант подходит для высокого давления и пульсирующей подачи, винтовой — для более ровного непрерывного потока, центробежный — для большого расхода, спиральный — для малых пульсаций. Рабочую точку сверяют с характеристикой машины.
Чем объёмная машина отличается от динамической по циклу?
Объёмная машина захватывает порцию газа и сжимает её уменьшением рабочей полости. Динамическая сообщает потоку скорость вращающимся элементом, а затем превращает скорость в давление при замедлении. Из различия следуют разные ограничения: для объёмной схемы контролируют клапаны, зазоры и пульсации, для динамической — расход, давление и область помпажа.
Когда нужен многоступенчатый или жидкостнокольцевой вариант?
Многоступенчатую схему выбирают, когда сжатие нужно распределить между ступенями и отводить тепло в промежуточном охладителе. Жидкостное кольцо рассматривают при работе с агрессивными газами, если жидкость, материалы и уплотнения совместимы с процессом. В обоих случаях проверяют состав среды, давление, охлаждение, отделение жидкости и обслуживание.
Что учесть при сравнении винтового и поршневого исполнения?
Винтовая машина даёт непрерывный поток и обычно меньше пульсирует, а поршневая способна создавать высокое давление и допускает другую структуру нагрузки. Сравнение строят по расходу, давлению, длительности работы, шуму, охлаждению, маслу и обслуживанию. Для газа с ограничением по чистоте отдельно проверяют безмасляное исполнение и отделение масла.
Почему область помпажа важна для центробежной машины?
При работе ниже устойчивого расхода поток может периодически менять направление, вызывая вибрацию и нагрузку на рабочее колесо и подшипники. Область помпажа связывают с сопротивлением сети, положением регулирующей арматуры и фактической рабочей точкой. Защиту и управление проверяют по характеристике конкретной машины, а не по общему названию типа.
Как не смешать требования к воздуху и агрессивному газу?
Для воздуха достаточно проверить расход, давление, подготовку и совместимость обычных материалов. Для агрессивного газа добавляются состав, химическое воздействие, уплотнения, покрытия, охлаждение и защита от утечки. Один и тот же корпус нельзя считать универсальным без проверки проточной части. Среду фиксируют до выбора машины и повторно сверяют с паспортом исполнения.
