Компрессор шумит из-за нарушения соосности, износа подшипников, неисправности клапанов, пульсаций в трубопроводе, ослабления крепежа и вибрации фундамента. Не работайте с неисправным компрессором: риск разрушения цилиндров и травм персонала. Визуальный осмотр: проверка целостности корпуса, трубопроводов и наличия следов масла, указывающих на утечки или перегрев.
данные обновлены 2026-10-21 ·
1. Коротко: Вибрация и шум компрессора: источники и диагностика за несколько шагов
Шум и вибрация показывают, что механический или газовый режим изменился. Причинами бывают нарушение соосности, износ подшипников, неисправные клапаны, пульсации в трубопроводе, ослабленный крепёж и движение фундамента. По одному звуку источник не определяют: наблюдение связывают с давлением, температурой, нагрузкой и моментом появления признака.
Осмотр начинают с корпуса, трубопроводов и следов масла. Масляные пятна могут указывать на утечку или перегрев, а смещение трубной опоры — на передачу усилия на компрессор. Если вибрация появилась после ремонта, сначала сверяют крепление и соосность, затем переходят к клапанам и рабочей характеристике.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Пошаговый порядок
Диагностику проводят от простого к измеримому: осматривают корпус, проверяют затяжку фундамента, цилиндров и муфт, затем устанавливают датчики на подшипниках. После регистрации вибрации проверяют соосность валов и состояние клапанов. В конце сопоставляют давление, температуру и производительность с паспортным режимом.
Измерения в разных плоскостях помогают понять направление источника, но не заменяют осмотр креплений и трубопровода. Лазерный выравниватель или щупы применяют после безопасной остановки. Если параметры меняются вместе с нагрузкой, сравнивают несколько рабочих режимов и отделяют резонанс сети от дефекта подшипника.

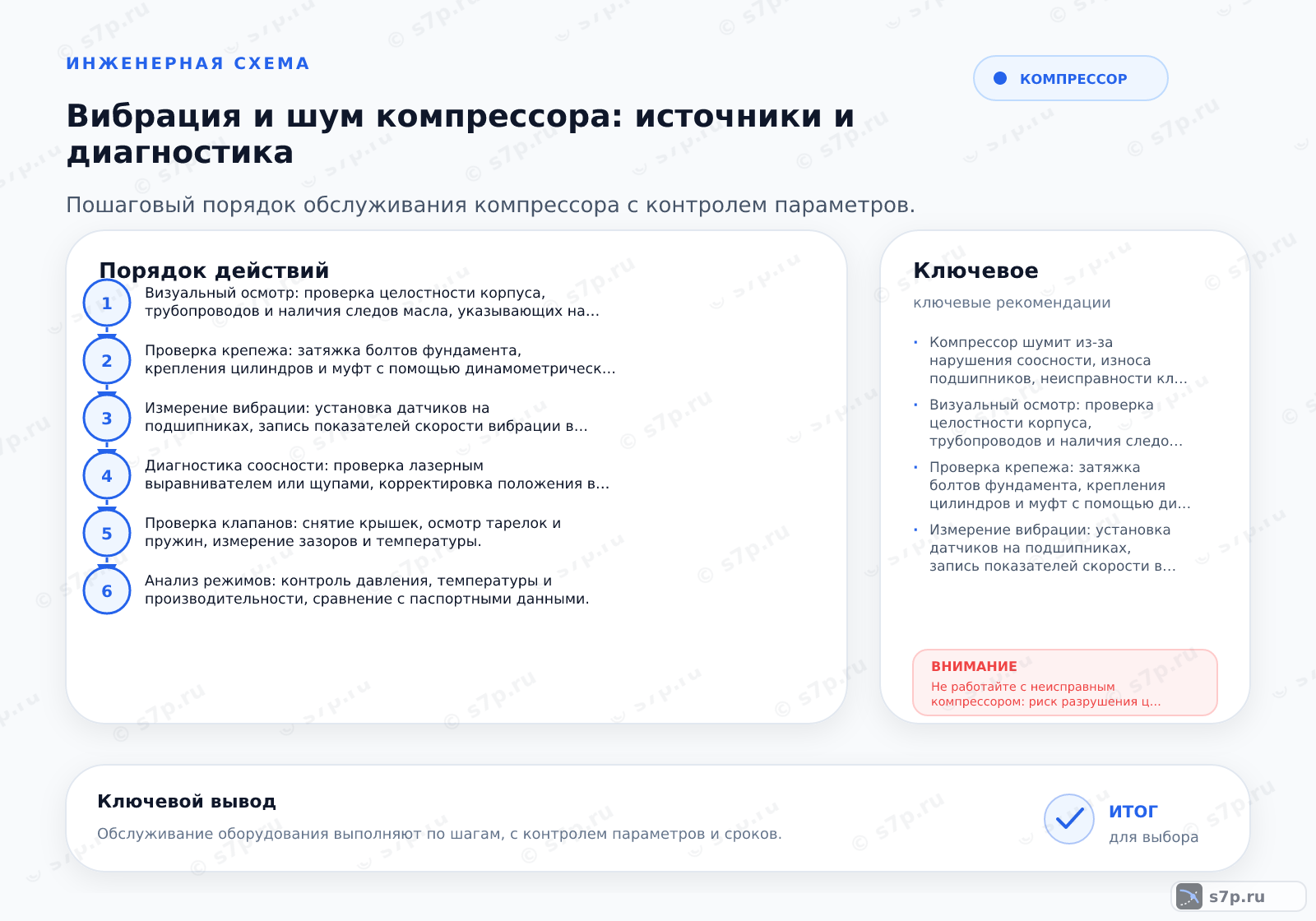

- Шаг 1Визуальный осмотр: проверка целостности корпуса, трубопроводов и наличия следов масла, указывающих на утечки или перегрев.
- Шаг 2Проверка крепежа: затяжка болтов фундамента, крепления цилиндров и муфт с помощью динамометрического ключа.
- Шаг 3Измерение вибрации: установка датчиков на подшипниках, запись показателей скорости вибрации в трех плоскостях.
- Шаг 4Диагностика соосности: проверка лазерным выравнивателем или щупами, корректировка положения валов.
- Шаг 5Проверка клапанов: снятие крышек, осмотр тарелок и пружин, измерение зазоров и температуры.
- Шаг 6Анализ режимов: контроль давления, температуры и производительности, сравнение с паспортными данными.
3. Симптом -> причина -> решение
Ровный гул привода и резкий периодический стук имеют разные вероятные причины. Рост шума вместе с температурой может указывать на трение или подшипник, а колебания при изменении расхода — на клапаны и пульсации в трубопроводе. Следы масла добавляют к картине признак утечки или перегрева.
Решение выбирают по подтверждённому механизму: крепёж затягивают после проверки положения, соосность корректируют по измерению, клапан осматривают при снятой крышке, а трубопровод разгружают от лишнего усилия. Повторный замер после ремонта показывает, исчез ли источник, а не только изменился звук.
4. Сроки и периодичность
Регламент требует менять масло через 2000 часов, проверять соосность через 1 год, менять клапаны через 8000 часов и контролировать вибрацию через 6 месяцев. Эти интервалы относятся к справочному режиму и должны быть сверены с паспортом оборудования, фактической нагрузкой и результатами предыдущих измерений.
Периодический контроль нужен для сравнения тренда, а не только для разовой отметки. Если вибрация растёт до плановой даты или появляются новые следы масла и стук, диагностику проводят раньше. Историю замеров ведут вместе с ремонтом, заменой масла и изменениями крепления.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Замена масла | 2000 часов | часов | Паспорт оборудования; инженерная практика |
| Проверка соосности | 1 год | год | Паспорт оборудования; инженерная практика |
| Замена клапанов | 8000 часов | часов | Паспорт оборудования; инженерная практика |
| Контроль вибрации | 6 месяцев | месяцев | Паспорт оборудования; инженерная практика |
5. Предупреждения и чего не делать
Не нарушайте интервалы смазки: риск заклинивания подшипников и поломки вала возрастает при работе с загрязнённым или недостаточным маслом. Не продолжайте эксплуатацию при резком росте вибрации, ударном шуме, смещении муфты или обнаружении трещин. Сначала останавливают машину и исключают накопленную энергию.
Ослабленный крепёж нельзя компенсировать снижением оборотов без проверки основания и соосности. После ремонта повторяют измерение в том же месте и режиме, что и до вмешательства. Если источник связан с клапаном, подшипником или трубопроводом, регулировку автоматики выполняют только после устранения механической причины.
Частые вопросы
Как отличить источник шума в приводе от пульсаций трубопровода?
Сравнивают звук и вибрацию при изменении нагрузки, осматривают крепления, муфту и опоры трубопровода, затем измеряют колебания у подшипников и корпуса. Если признак меняется вместе с расходом, проверяют пульсации и клапаны; постоянный механический гул чаще требует осмотра привода и подшипников. Вывод подтверждают повторным замером после изоляции участка.
Почему диагностику начинают с крепежа и визуального осмотра?
Ослабленная опора, смещённая труба или след масла могут дать вибрацию без дефекта внутреннего механизма. Визуальная проверка быстро показывает трещины, утечки, перегрев и изменение положения деталей, а контроль крепежа исключает простой источник перемещения. Если эти причины не подтверждаются, переходят к измерениям, соосности, клапанам и режиму.
Что показывает контроль соосности валов?
Проверка соосности показывает, совпадают ли оси соединённых валов после монтажа и эксплуатации. Смещение увеличивает нагрузку на муфту и подшипники, вызывает шум и передаёт колебания на корпус. Лазерный выравниватель или щупы используют на остановленном оборудовании, а после коррекции повторяют измерение и сравнивают вибрацию в том же режиме.
Как связать вибрацию с состоянием клапанов?
Неисправный клапан меняет прохождение газа и может создавать периодический удар, пульсации и рост температуры. Связь проверяют по моменту появления шума, давлению, производительности и результатам осмотра тарелок, пружин и зазоров. Одновременно исключают ослабленный крепёж и трубопровод, чтобы не принять внешний источник за дефект клапанного узла.
Какой график контроля масла, соосности и вибрации использовать?
В справочной таблице указаны замена масла через 2000 часов, проверка соосности через 1 год, замена клапанов через 8000 часов и контроль вибрации через 6 месяцев. Эти интервалы сверяют с паспортом и нагрузкой. При резком изменении шума, температуры или вибрации диагностику проводят раньше планового срока.
Когда эксплуатацию нужно остановить до диагностики?
Остановку выполняют при резком росте вибрации, ударном шуме, появлении трещины, следов масла, смещении муфты или подозрении на заклинивание подшипника. Продолжение работы может повредить вал, цилиндр или крепления. После отключения и снятия энергии фиксируют режим, проводят визуальный осмотр и не возвращают машину в работу до устранения причины.
