Вентиляция компрессорной отводит тепло от привода, сжатого газа, масла и радиаторов через организованные приточный и вытяжной пути. Проектирование связывает тепловыделение, расход воздуха, фильтры, направление выброса и температуру помещения; после монтажа оценивают застойные зоны, обратную тягу, чистоту радиаторов и кратковременный перегрев. Проверку вентиляции проводят через 3 мес.
данные обновлены 2026-10-21 ·
1. Коротко: Вентиляция компрессорной: отвод тепла и качество воздуха за несколько шагов
Вентиляция компрессорной отводит тепло, которое выделяют привод, сжатый газ, масло и радиаторы. Воздух должен проходить через помещение по понятному пути: приток подаёт свежую среду к зоне оборудования, вытяжка удаляет нагретый поток. Рециркуляция без расчёта возвращает тепло к машине и может ухудшить её рабочий режим.
Размещение проёмов связывают с направлением выброса горячего воздуха и расположением фильтров. Застойные зоны возникают за корпусом, под перекрытиями и возле закрытых ограждений. Их выявляют по распределению температуры и скорости воздуха, а не только по работе вентилятора.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Пошаговый порядок
Проектирование начинают с тепловыделения компрессора по паспорту и требуемого расхода воздуха для его отвода. Затем назначают приточный и вытяжной пути, выбирают вентиляторы и фильтры, а после монтажа проверяют, как воздух распределяется в помещении. Автоматическое управление связывают с фактической температурой и режимом оборудования.
Очищенный приток не должен перекрывать сервисный доступ и создавать струю, которая возвращает горячий воздух к всасыванию. Вытяжной канал проверяют на свободное сечение и отсутствие обратной тяги. При настройке сравнивают показания в рабочих и переходных режимах, чтобы увидеть кратковременный перегрев.

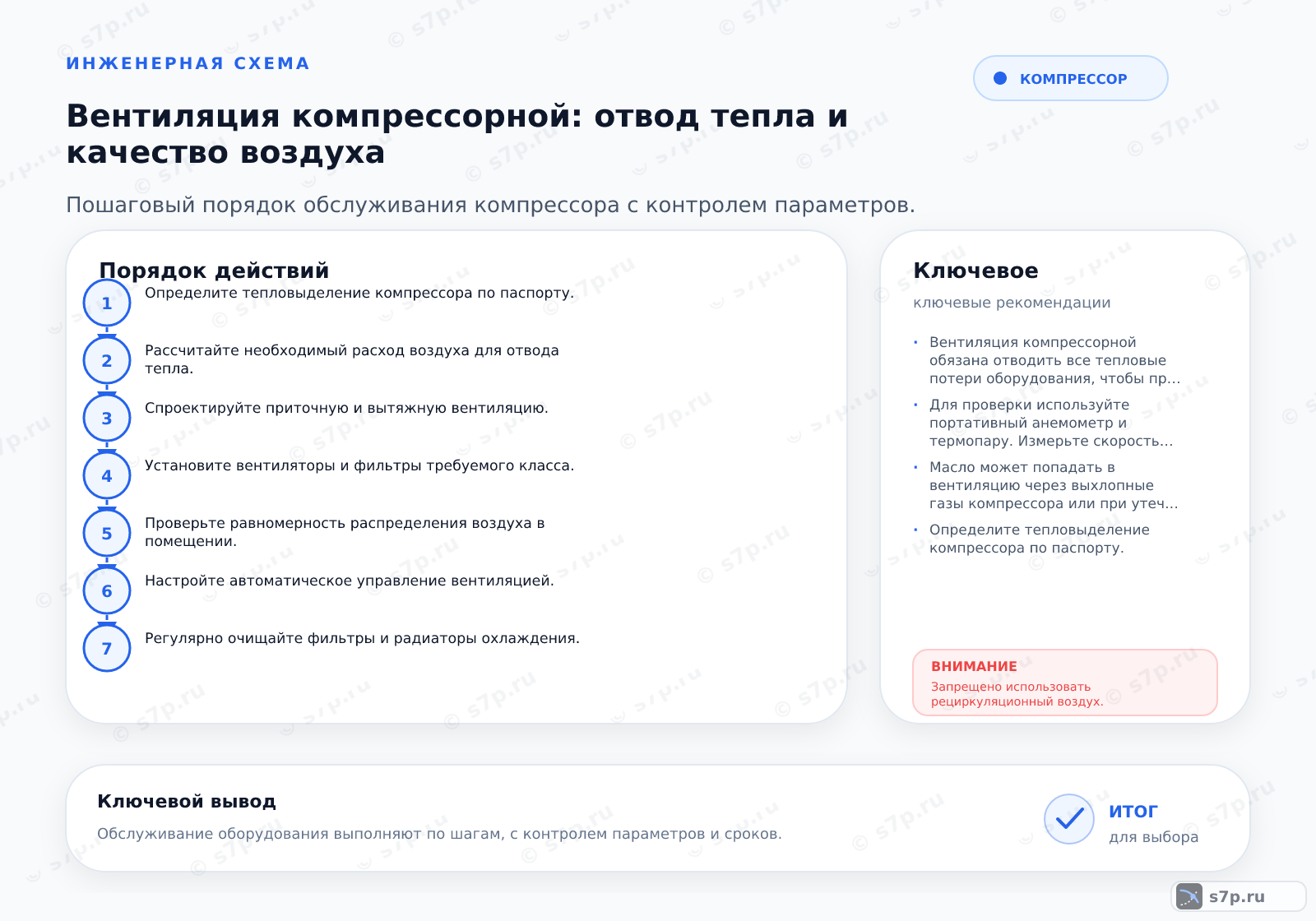

- Шаг 1Определите тепловыделение компрессора по паспорту.
- Шаг 2Рассчитайте необходимый расход воздуха для отвода тепла.
- Шаг 3Спроектируйте приточную и вытяжную вентиляцию.
- Шаг 4Установите вентиляторы и фильтры требуемого класса.
- Шаг 5Проверьте равномерность распределения воздуха в помещении.
- Шаг 6Настройте автоматическое управление вентиляцией.
- Шаг 7Регулярно очищайте фильтры и радиаторы охлаждения.
3. Симптом -> причина -> решение
Рост температуры в помещении, перегрев масла и снижение производительности могут быть связаны с недостаточным отводом тепла. Забитый фильтр ограничивает приток, загрязнённый радиатор ухудшает теплообмен, а неверное направление вентилятора перемещает воздух мимо зоны нагрева. Каждый признак проверяют вместе с состоянием каналов и автоматики.
Если нагретый поток остаётся под потолком или возвращается к входу компрессора, ищут застойную зону и меняют расположение воздушных путей. Когда вентилятор работает, но температура не снижается, сравнивают фактический расход, чистоту фильтров и свободное сечение вытяжки. Изменение настройки без осмотра может скрыть причину.
4. Сроки и периодичность
Справочная таблица содержит очистку фильтров через 1 мес, проверку вентиляции через 3 мес, замену фильтров через 6 мес и очистку радиаторов через 12 мес. График относится к принятой схеме обслуживания и не отменяет паспортные требования. Загрязнение, пыльная среда и изменение режима могут потребовать более раннего осмотра.
Проверку выполняют по признакам: чистота фильтра, свободный проход через радиатор, отсутствие обратной тяги и равномерность воздушного потока. Результат фиксируют вместе с состоянием компрессора и температурой помещения. Так легче отличить неисправность вентилятора от ограничения канала или загрязнения теплообменной поверхности.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Очистка фильтров | 1 мес | мес | инженерная практика; паспорт компрессора |
| Проверка вентиляции | 3 мес | мес | инженерная практика; паспорт компрессора |
| Замена фильтров | 6 мес | мес | инженерная практика; паспорт компрессора |
| Очистка радиаторов | 12 мес | мес | инженерная практика; паспорт компрессора |
5. Предупреждения и чего не делать
Регулярно очищайте масляные фильтры и радиаторы охлаждения, соблюдая порядок остановки оборудования. Загрязнённая поверхность повышает сопротивление потоку и мешает отводу тепла. Не направляйте сжатый воздух на открытые электрические части и не меняйте направление вентилятора без проверки баланса притока и вытяжки.
Рециркуляционный воздух нельзя использовать как замену рассчитанному притоку, если он возвращает тепло в помещение. При повторном перегреве проверяют проектный расход, фильтры, радиаторы, клапаны и автоматическое управление. Если фактические условия отличаются от паспортных, режим корректируют после технической проверки системы.
Частые вопросы
Как связать тепловыделение компрессора с расходом вентиляции?
Тепловыделение берут из паспорта компрессора и связывают с температурой приточного воздуха, допустимым нагревом и сопротивлением каналов. Затем рассчитывают расход, выбирают приточный и вытяжной путь и проверяют равномерность распределения. После монтажа сравнивают расчёт с фактической температурой, состоянием радиаторов и режимом нагрузки, поскольку загрязнение меняет доступный поток.
Чем приток отличается от вытяжки в компрессорной?
Приток подаёт свежий воздух к зоне оборудования, а вытяжка удаляет нагретый поток и не даёт ему возвращаться к всасыванию. Если один канал работает без согласования с другим, появляются обратная тяга и застойные зоны. Направление потоков проверяют при работающем компрессоре, учитывая расположение радиаторов, дверей, фильтров и ограждений.
Почему рециркуляция ухудшает режим оборудования?
Рециркуляционный воздух уже нагрет компрессором и при возврате уменьшает запас для охлаждения. Температура масла и выхлопа может расти, а производительность — снижаться. Сначала проверяют, не возвращается ли выброс к входному проёму, затем оценивают приток, вытяжку и фильтры. Рециркуляцию не используют как замену рассчитанному отводу тепла.
Как понять, что воздух распределяется неравномерно?
Признаками служат нагретый участок под потолком, локальный перегрев возле корпуса или заметная разница температуры между зонами помещения. Причиной бывает неверное положение проёма, перекрытый фильтр, обратная тяга или струя, проходящая мимо радиатора. Измеряют температуру и движение воздуха в нескольких местах, затем проверяют каналы и автоматику.
Как согласовать обслуживание фильтров и радиаторов?
В справочной таблице предусмотрены очистка фильтров через 1 мес, проверка вентиляции через 3 мес, замена фильтров через 6 мес и очистка радиаторов через 12 мес. Эти интервалы сопоставляют с паспортом и пылевой нагрузкой. При каждом осмотре фиксируют сопротивление, загрязнение, температуру помещения и фактический поток воздуха.
В каких случаях проверку вентиляции поручают специалисту?
Специалист нужен, когда после очистки фильтров и радиаторов температура остаётся высокой, направление потока не удаётся стабилизировать или проектные условия изменились. Проверяют расчётный расход, сечение каналов, вентиляторы, автоматику и влияние соседнего оборудования. Самовольная перестановка проёмов может ухудшить баланс, поэтому решение принимают по измерениям и схеме помещения.
