Утечки сжатого воздуха снижают устойчивость давления и заставляют компрессор дольше компенсировать потери. Поиск связывает карту магистрали, ультразвуковой детектор, мыльный раствор и осмотр соединений, шлангов, уплотнений и арматуры; после ремонта сравнивают давление, отсутствие звука и состояние креплений при рабочей нагрузке. Плановый интервал проверки — 3 мес.
данные обновлены 2026-10-21 ·
1. Коротко: Утечки сжатого воздуха: влияние на расход и энергию за несколько шагов
Утечка сжатого воздуха возникает там, где соединение, уплотнение, шланг или корпус не удерживает рабочий поток. Компрессор компенсирует потерю более длительной работой, а давление у потребителя становится менее устойчивым. Поэтому даже небольшой свист или пузырение у фитинга рассматривают как признак негерметичного участка, а не как нормальный шум сети.
Поиск начинают с карты магистрали, точек присоединения и режима потребления. Отдельно отмечают места, где есть масло, коррозия, следы механического напряжения или ослабшее крепление. Сопоставление давления до и после ремонта показывает, устранили ли причину, а не только временно уменьшили звук.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Пошаговый порядок
Перед диагностикой компрессор останавливают и снимают давление с участка, который будут проверять. Затем проходят соединения ультразвуковым детектором или наносят мыльный раствор на доступные места. Шум детектора помогает локализовать канал утечки, а пузырьки подтверждают негерметичность резьбы, шва или посадки уплотнения.
После обнаружения участка меняют повреждённое уплотнение, исправляют положение шланга или подтягивают соединение с подходящим усилием. Систему возвращают в рабочий режим и снова сравнивают показания давления. Если признак остаётся, проверяют соседний узел и саму арматуру, не ограничиваясь повторной затяжкой.

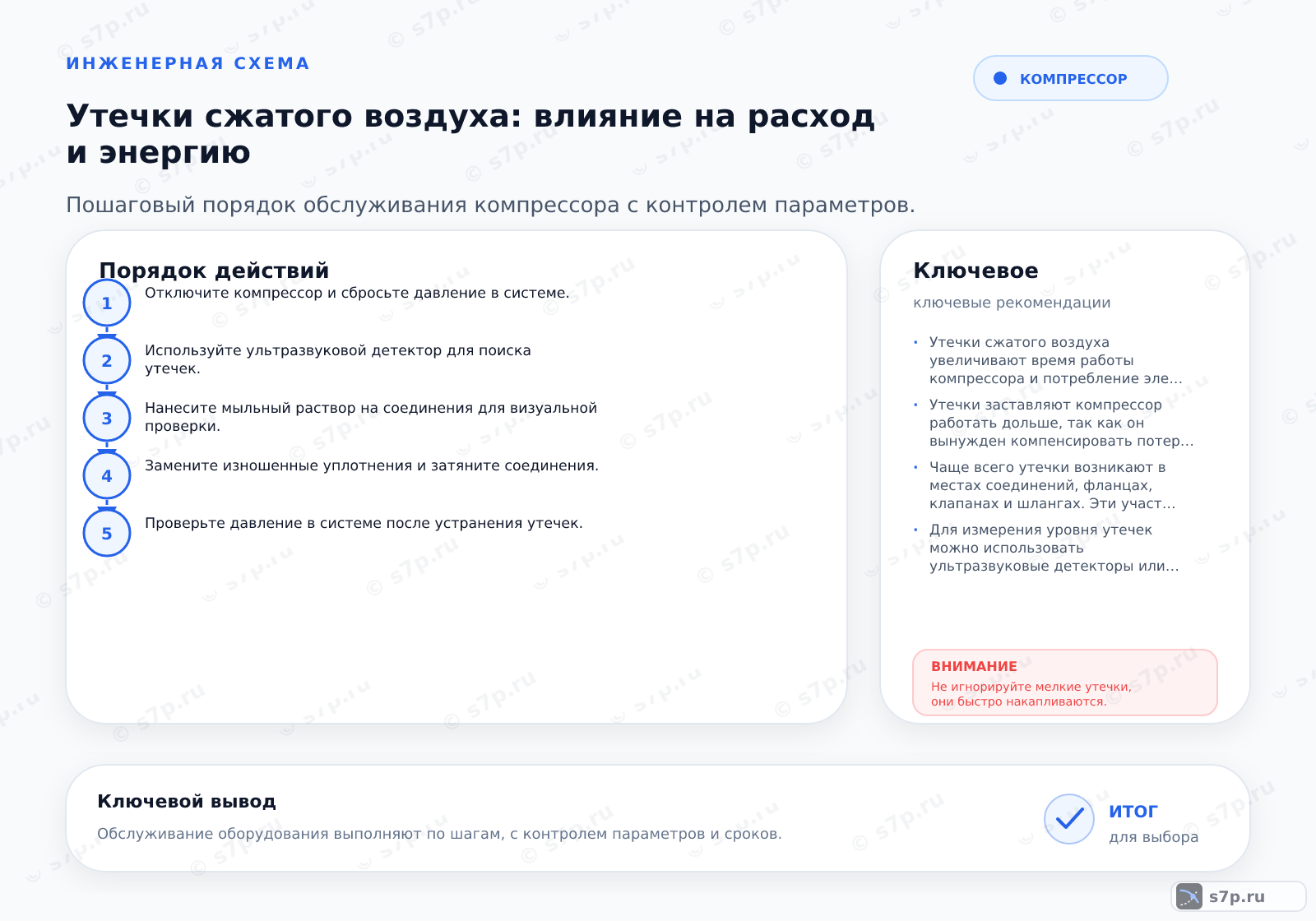

- Шаг 1Отключите компрессор и сбросьте давление в системе.
- Шаг 2Используйте ультразвуковой детектор для поиска утечек.
- Шаг 3Нанесите мыльный раствор на соединения для визуальной проверки.
- Шаг 4Замените изношенные уплотнения и затяните соединения.
- Шаг 5Проверьте давление в системе после устранения утечек.
3. Симптом -> причина -> решение
Падение давления при закрытых потребителях указывает на негерметичность сети, но место по одному манометру не определить. Постоянный свист чаще связан с фитингом, разрывом шланга или уплотнением; пузырение раствора уточняет границу дефекта. Нестабильный результат бывает и при изменении режима компрессора, поэтому условия теста фиксируют.
Для каждого признака выбирают действие по механизму повреждения. Ослабленное соединение собирают заново, старое уплотнение заменяют, а треснувший шланг не маскируют герметиком. После ремонта проверяют давление, отсутствие звука и состояние креплений при рабочей нагрузке, чтобы исключить повторное натяжение магистрали.
4. Сроки и периодичность
Для поиска утечек в таблице указан интервал проверки 3 мес, срок службы уплотнений 2 год и интервал замены фильтров 6 мес. Срок службы компрессора приведён как 10 лет. Эти значения задают график контроля для справочной схемы; фактическую периодичность уточняют по паспорту, загрязнению сети и числу вмешательств в соединения.
Плановый осмотр не заменяет проверку после монтажа, ремонта или изменения трассы. Уплотнение может потерять эластичность раньше графика, а фильтр — создать дополнительное сопротивление и изменить звук потока. Дату, участок, способ проверки и результат ремонта фиксируют в журнале обслуживания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки утечек | 3 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 2 год | год | инженерная практика; сверить по паспорту |
| Интервал замены фильтров | 6 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы компрессора | 10 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Отключайте компрессор перед началом работ и сбрасывайте давление с проверяемого участка. Затяжка резьбы под давлением опасна: инструмент может сорваться, а поток способен вытолкнуть уплотнение или мелкую деталь. Не направляйте струю на человека и не проверяйте герметичность рукой.
После устранения дефекта возвращают защитные элементы, открывают участок постепенно и наблюдают за соединением при рабочей нагрузке. Если утечка связана с деформацией трубы, повреждением корпуса или повторяется после замены уплотнения, участок выводят из работы до ремонта, а не увеличивают усилие затяжки.
Частые вопросы
Как локализовать негерметичность, если падение давления не видно?
Останавливают компрессор, сбрасывают давление с проверяемого участка и проходят соединения ультразвуковым детектором. На доступных резьбах и посадках используют мыльный раствор: появление пузырьков указывает границу дефекта. Проверку ведут по карте магистрали, включая фильтры, краны, шланги и разъёмы. После ремонта участок снова нагружают и сравнивают показания.
Почему небольшая утечка увеличивает работу компрессора?
Через негерметичный участок поток уходит независимо от того, нужен ли он потребителю. Компрессор компенсирует потерю более длительной работой или частыми включениями, а давление в сети становится менее устойчивым. Накопление нескольких малых дефектов увеличивает расход энергии заметнее, чем один легко слышимый свист. Поэтому соединения проверяют системно, а не только по громкости.
Чем ультразвуковой детектор полезнее одного осмотра?
Визуальный осмотр показывает трещины, масло, смещение и повреждения, но не всегда выявляет тихий поток через резьбу или уплотнение. Ультразвуковой детектор реагирует на характерный шум утечки и помогает определить место даже при работающей сети, если это допускает процедура. Результат подтверждают мыльным раствором и повторной проверкой после ремонта.
Какие соединения проверять после замены уплотнения?
Проверяют само соединение, соседние резьбы, посадочную поверхность, шланг и опоры, которые могли передать нагрузку на фитинг. Уплотнение должно соответствовать среде и размеру, а детали нельзя перетягивать. После сборки участок проверяют при рабочем давлении, слушают свист и наблюдают за пузырением. Если дефект повторяется, ищут деформацию или перекос.
Как выбрать периодичность поиска утечек в сети?
В таблице указан интервал проверки утечек 3 мес, но график связывают с загрязнением, числом соединений, режимом работы и недавними ремонтами. После изменения трассы или подключения нового потребителя проверку проводят вне плановой даты. Результаты фиксируют по участкам, чтобы видеть повторяющиеся дефекты и корректировать обслуживание по фактическому состоянию.
Когда ремонт участка нельзя ограничивать подтяжкой?
Подтяжка не решает проблему при треснувшем шланге, деформированной резьбе, повреждённом корпусе, смещении трубы или несовместимом уплотнении. Повторное появление свиста после сборки указывает на причину глубже соединения. Участок отключают, сбрасывают давление и заменяют повреждённую деталь, после чего проверяют герметичность в рабочем режиме.
