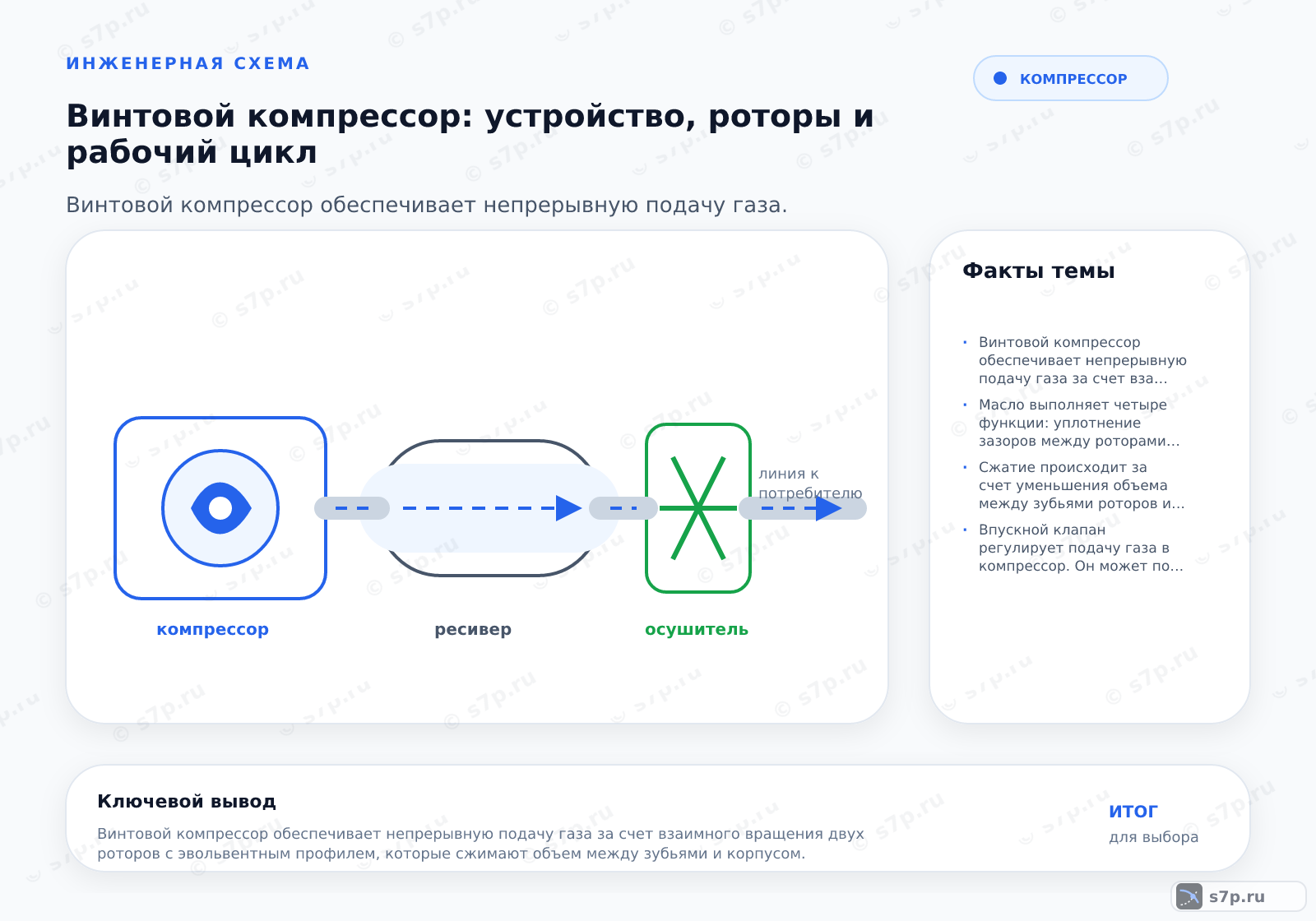

Винтовой компрессор обеспечивает непрерывную подачу газа за счет взаимного вращения двух роторов с эвольвентным профилем, которые сжимают объем между зубьями и корпусом. Винтовой компрессор — это роторная машина объемного сжатия, в которой сжатие газа происходит за счет уменьшения объема между зубьями двух вращающихся роторов и корпусом. Использование асимметричного профиля роторов может повышать КПД компрессора за счет более плавного сжатия.
данные обновлены 2026-10-21 ·

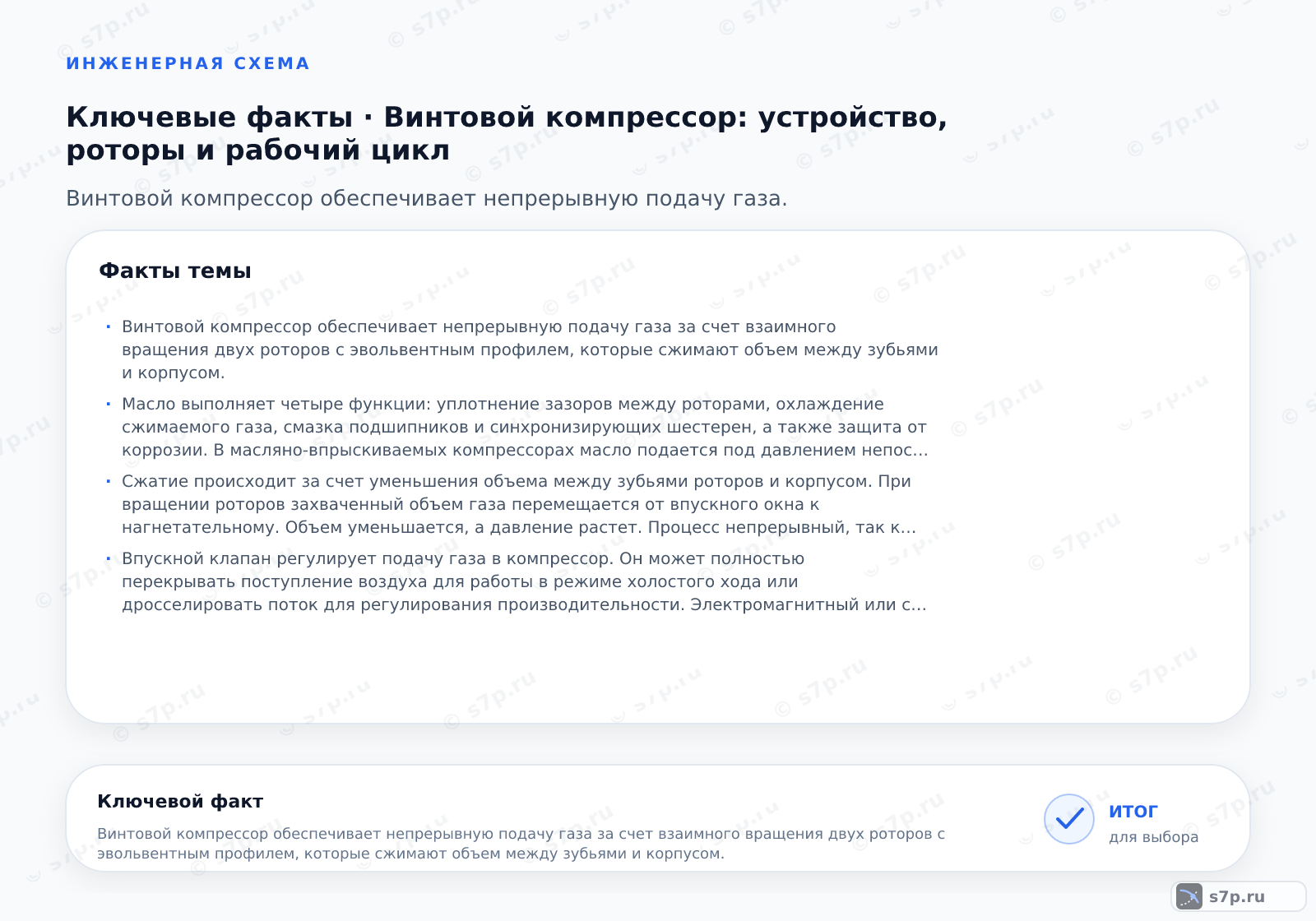

1. Что такое винтовой компрессор
Винтовой компрессор уменьшает объём газа между сопряжёнными роторами и корпусом. Роторы вращаются непрерывно, поэтому поток получается ровнее, чем у машины с возвратно-поступательным циклом. В масляно-впрыскиваемом исполнении масло уплотняет зазоры, отводит тепло и после сжатия отделяется от газа в сепараторе.
В безмасляной схеме рабочая камера не получает обычный масляный впрыск, поэтому требования к уплотнениям, охлаждению и чистоте поверхностей выше. Конструкция с прямым приводом соединяет роторы с двигателем без редуктора. Тип исполнения связывают с качеством газа, режимом нагрузки и доступностью обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Газ входит через впускной тракт в область пониженного давления между роторами. Захваченный объём перемещается вдоль винтовых профилей к нагнетательному окну, где расстояние между рабочими поверхностями уменьшается. Сжатый поток выходит через патрубок, а тепло отводится стенками корпуса и масляной плёнкой.
В масляной машине смесь газа и масла покидает рабочую камеру и направляется к сепаратору. Отделённое масло возвращается в контур после охлаждения и фильтрации, а газ продолжает движение к потребителю. Состояние впускного клапана, роторов и фильтра оценивают как взаимосвязанные части одного цикла.
- Шаг 1Впуск газа через впускной клапан в зону пониженного давления между зубьями роторов.
- Шаг 2Перемещение захваченного объема газа вдоль роторов к нагнетательному окну.
- Шаг 3Сжатие газа за счет уменьшения объема между зубьями и корпусом.
- Шаг 4Вытеснение сжатого газа в нагнетательный патрубок через окно нагнетания.
- Шаг 5Отвод тепла от газа и масла через стенки корпуса и масляную пленку.
3. Ключевые параметры
В таблице указаны номинальная производительность 10 м³/мин, рабочее давление 8 бар, температура масла 65 °C, скорость вращения 3000 об/мин и мощность двигателя 75 кВт. Перепад давления фильтра составляет 0.2 бар. Эти значения характеризуют выбранную справочную конфигурацию и требуют сверки с паспортом перед эксплуатацией.
Производительность сопоставляют с расходом сети, давление — с сопротивлением магистрали, а температуру масла — с работой охлаждения и сепарации. Скорость вращения и мощность определяют нагрузку на привод. Перепад на фильтре показывает состояние элемента и влияет на энергию, необходимую для поддержания подачи.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальная производительность | 10 м³/мин | м³/мин | инженерная практика; сверить по паспорту |
| Рабочее давление | 8 бар | бар | инженерная практика; сверить по паспорту |
| Температура масла | 65 °C | °C | инженерная практика; сверить по паспорту |
| Скорость вращения | 3000 об/мин | об/мин | инженерная практика; сверить по паспорту |
| Мощность двигателя | 75 кВт | кВт | инженерная практика; сверить по паспорту |
| Перепад давления фильтра | 0.2 бар | бар | инженерная практика; сверить по паспорту |

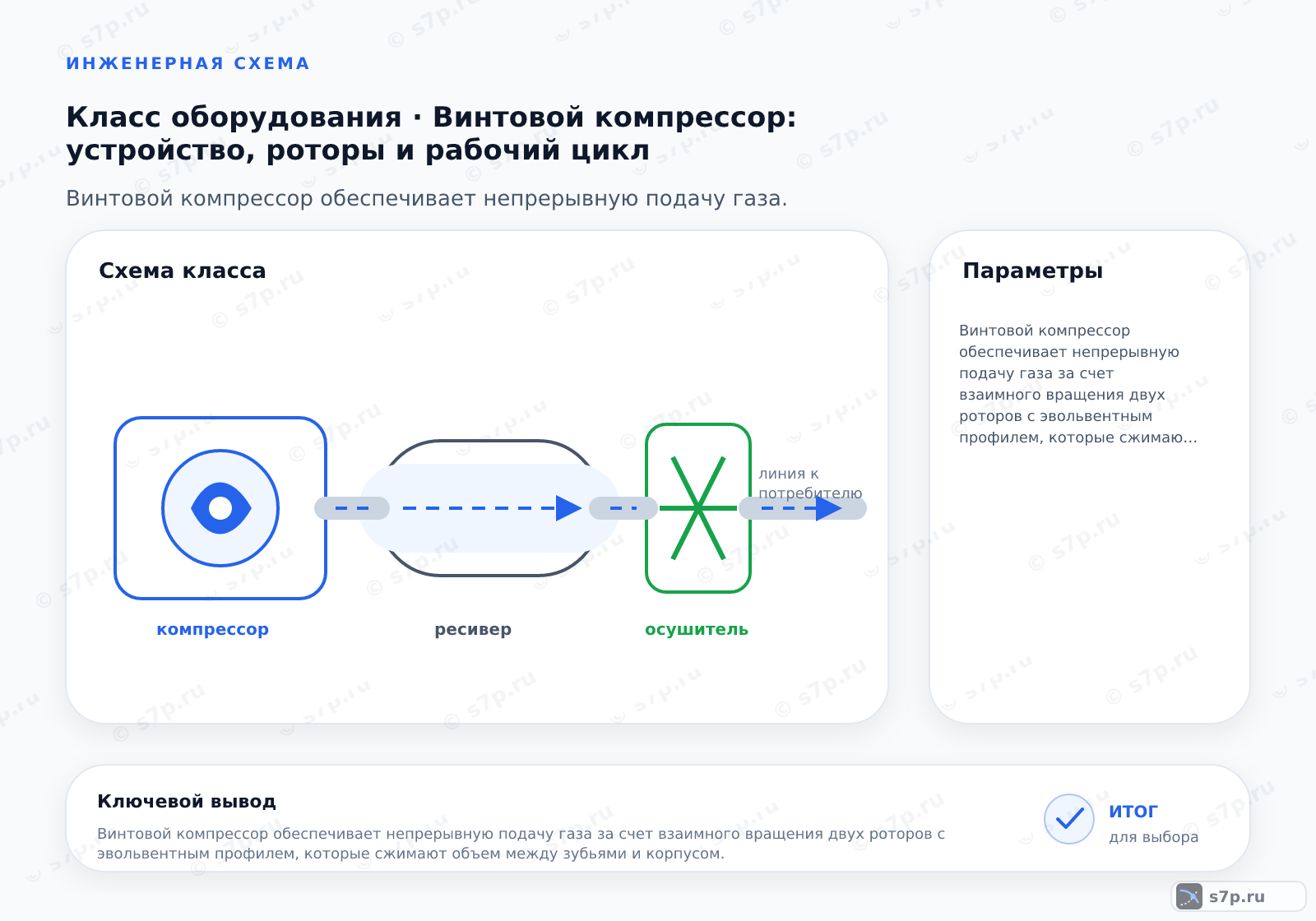

4. Схема работы винтового компрессора
Воздух или газ проходит через впускной клапан в межроторное пространство. Роторы захватывают порцию, перемещают её к нагнетательной стороне и уменьшают объём, после чего поток покидает корпус. В масляно-впрыскиваемом варианте масло входит в рабочую камеру, уплотняет зазоры и уносит тепло к сепаратору.
После отделения масло возвращается через контур охлаждения и фильтрации, а очищенный газ направляется в сеть. Для безмасляного исполнения схему охлаждения и уплотнений рассматривают отдельно, поскольку газ не должен получать масло из рабочей зоны. Давление контролируют на входе, выходе и у фильтров.
5. Виды и разновидности
Масляно-впрыскиваемая машина использует масло для уплотнения и охлаждения рабочей камеры. Маслопустотный вариант не подаёт масло в зону сжатия и требует специальных уплотнений и охлаждения. Прямой привод соединяет роторы с двигателем без редуктора, что меняет требования к соосности и контролю вибрации.
Сравнение исполнений ведут по чистоте газа, рабочей точке, тепловому режиму, потерям в сепараторе и обслуживанию. Если состав потребителя допускает масло, проще оценить контур его возврата и фильтрации; при требовании чистого газа проверяют материалы и конструкцию безмасляной камеры.
| Значение | Источник |
|---|---|
| Масляно-впрыскиваемый компрессор: масло подается в рабочую камеру для уплотнения и охлаждения. | инженерная практика; сверить по паспорту |
| Маслопустотный компрессор: без впрыска масла, требует специальных уплотнений и охлаждения. | инженерная практика; сверить по паспорту |
| Компрессор с прямым приводом: роторы соединены с двигателем без редуктора. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Регулирование производительности впускным клапаном позволяет экономить энергию при частичных нагрузках, если команда согласована с давлением в сети и режимом двигателя. При нестабильном спросе дополнительно контролируют возврат масла, температуру и перепад на фильтре, чтобы снижение подачи не скрывало ограничение воздушного тракта.
Результат зависит от состояния роторов, сепаратора, охлаждения и привода. Уменьшение расхода при неизменной мощности может указывать на впускное сопротивление или утечку. Рабочую точку фиксируют по давлению, производительности и температуре, затем сопоставляют с паспортными данными выбранного исполнения.
7. Частые ошибки и на что смотреть
Запуск с закрытым нагнетательным клапаном перегружает контур и ускоряет перегрев масла. Высокий перепад давления на фильтре увеличивает расход энергии и может загрязнять масло. При температуре масла выше 100 °C возрастает риск коксообразования и износа подшипников, поэтому причину отклонения ищут в режиме, охлаждении и фильтрации.
Частые вопросы
Зачем масло подают в рабочую камеру винтовой машины?
В масляно-впрыскиваемом компрессоре масло заполняет рабочие зазоры между роторами и корпусом, отводит тепло от газа и смазывает связанные детали. После сжатия смесь направляют в сепаратор, где масло отделяется и возвращается в контур. Поэтому уровень, температура, фильтрация и состояние сепаратора влияют одновременно на герметичность, охлаждение и чистоту выходного потока.
Как отделяют масло от сжатого газа после роторов?
Газомасляная смесь выходит из рабочей камеры в сепаратор. В нём поток меняет направление и скорость, масло отделяется, собирается в нижней части и возвращается через охлаждение и фильтрацию. Остаточное содержание масла зависит от состояния сепаратора, его элемента, уплотнений и режима. Рост уноса проверяют вместе с температурой и перепадом давления.
Чем масляная и безмасляная версии отличаются в эксплуатации?
Масляно-впрыскиваемая версия использует масло для уплотнения и охлаждения, но требует контроля возврата, сепаратора и качества потока. Безмасляная не подаёт масло в рабочую камеру, зато предъявляет более строгие требования к материалам уплотнений, охлаждению и чистоте поверхностей. Выбор связывают с допустимым составом газа и возможностями обслуживания.
Как подобрать винтовой компрессор по рабочей точке?
Сначала сопоставляют требуемый расход и давление с характеристикой машины при тех же условиях всасывания и температуры. Затем проверяют мощность двигателя, скорость вращения, охлаждение, масло и сопротивление фильтра. Присоединительный размер не заменяет расчёт рабочей точки. Итог сверяют с паспортом, чтобы привод, роторы и сепаратор работали в согласованном режиме.
Почему растёт перепад давления на фильтре?
Перепад увеличивается при загрязнении элемента, слишком большом расходе или неправильном подборе фильтра. В масляной машине загрязнение может менять возврат масла и повышать нагрузку на привод. Сначала сравнивают давление до и после элемента, проверяют срок и состояние фильтра, затем осматривают воздушный тракт. Замена без поиска причины не исключает повторного засорения.
Что вызывает перегрев при неправильном запуске?
Закрытый нагнетательный клапан ограничивает выход потока и перегружает контур. Недостаток охлаждения, загрязнённый фильтр или неверный возврат масла усиливают нагрев. При температуре масла выше 100 °C возрастает риск коксообразования и износа подшипников. Перед повторным запуском проверяют положение арматуры, фильтрацию, уровень масла и свободный отвод тепла.
