Спиральный компрессор обеспечивает плавное сжатие газа за счет орбитального движения подвижной спирали относительно неподвижной, что минимизирует пульсации и повышает надежность оборудования. Спиральный компрессор — это ротационный компрессор, в котором сжатие газа происходит за счет движения эксцентриковой спирали относительно неподвижной спирали, образуя уменьшающиеся по объему замкнутые полости. Отсутствие клапанов снижает гидравлические потери и повышает КПД.
данные обновлены 2026-10-21 ·

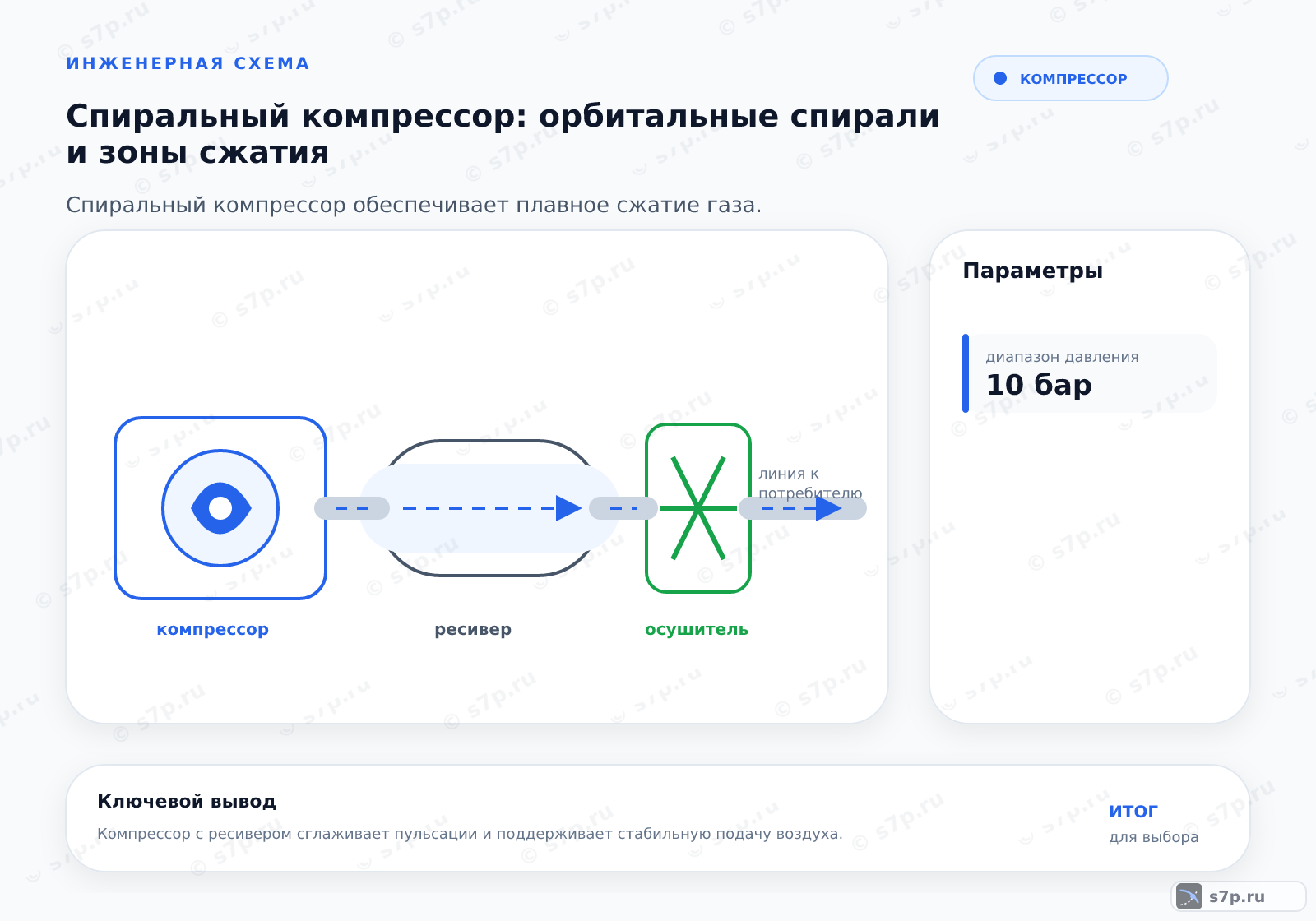

1. Что такое спиральный компрессор
Спиральная машина сжимает газ в полостях, которые образуются между неподвижной и орбитально движущейся спиралью. Геометрия парных профилей постепенно переносит замкнутую порцию к центру и уменьшает её объём. В конструкции нет возвратно-поступательного поршня, поэтому движение деталей и изменение расхода воспринимаются иначе, чем в поршневой схеме.
При подборе оценивают не только компактность корпуса, но и чистоту газа, режим нагрузки, охлаждение и доступ к спиральному блоку. Отсутствие клапанного цикла упрощает путь потока, однако состояние торцевых уплотнений и точность обработки определяют, насколько хорошо рабочие полости удерживают газ.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Газ поступает во внешнюю часть межспиральных полостей, захватывается при сближении профилей и отделяется от всасывающего пространства. Орбитальное движение переносит замкнутую полость к центру, где её объём уменьшается. Когда давление становится рабочим, поток выходит через напорное окно и патрубок.
Каждая часть цикла зависит от геометрии спиралей и состояния уплотняющих поверхностей. Износ изменяет форму полостей и увеличивает обратный переток; загрязнение ухудшает движение и теплоотвод. При проверке отделяют проблему механической части от неполадок электропривода и ограничений напорной линии.
- Шаг 1Всасывание газа во внешние полости между спиралями при их вращении.
- Шаг 2Захват и изоляция порции газа в замкнутой полости.
- Шаг 3Перемещение полости к центру и последовательное уменьшение ее объема.
- Шаг 4Достижение рабочего давления и открытие напорного окна.
- Шаг 5Вытеснение сжатого газа через напорный патрубок в систему.
3. Ключевые параметры
Для сопоставления моделей используют рабочее давление, производительность, мощность двигателя, шум, температуру выхлопа и точность обработки. В таблице приведены ориентиры 8 бар, 500 литров в минуту, 3 киловатт, 65 децибел, 80 градусов Цельсия и 0.001 мм. Рабочие значения подтверждают по паспорту, поскольку они зависят от исполнения и режима.
Производительность связывают с потреблением сети, а давление — с сопротивлением магистрали и настройкой потребителей. Температура выхлопа показывает нагрузку на охлаждение, шум помогает заметить изменение механического режима, а точность обработки относится к сопряжению рабочих деталей. Сравнивать нужно одинаковые условия измерения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 8 бар | бар | инженерная практика; сверить по паспорту |
| Производительность | 500 литров в минуту | литров в минуту | инженерная практика; сверить по паспорту |
| Мощность двигателя | 3 киловатт | киловатт | инженерная практика; сверить по паспорту |
| Уровень шума | 65 децибел | децибел | инженерная практика; сверить по паспорту |
| Температура выхлопа | 80 градус Цельсия | градус Цельсия | инженерная практика; сверить по паспорту |
| Точность обработки | 0.001 мм | мм | инженерная практика; сверить по паспорту |

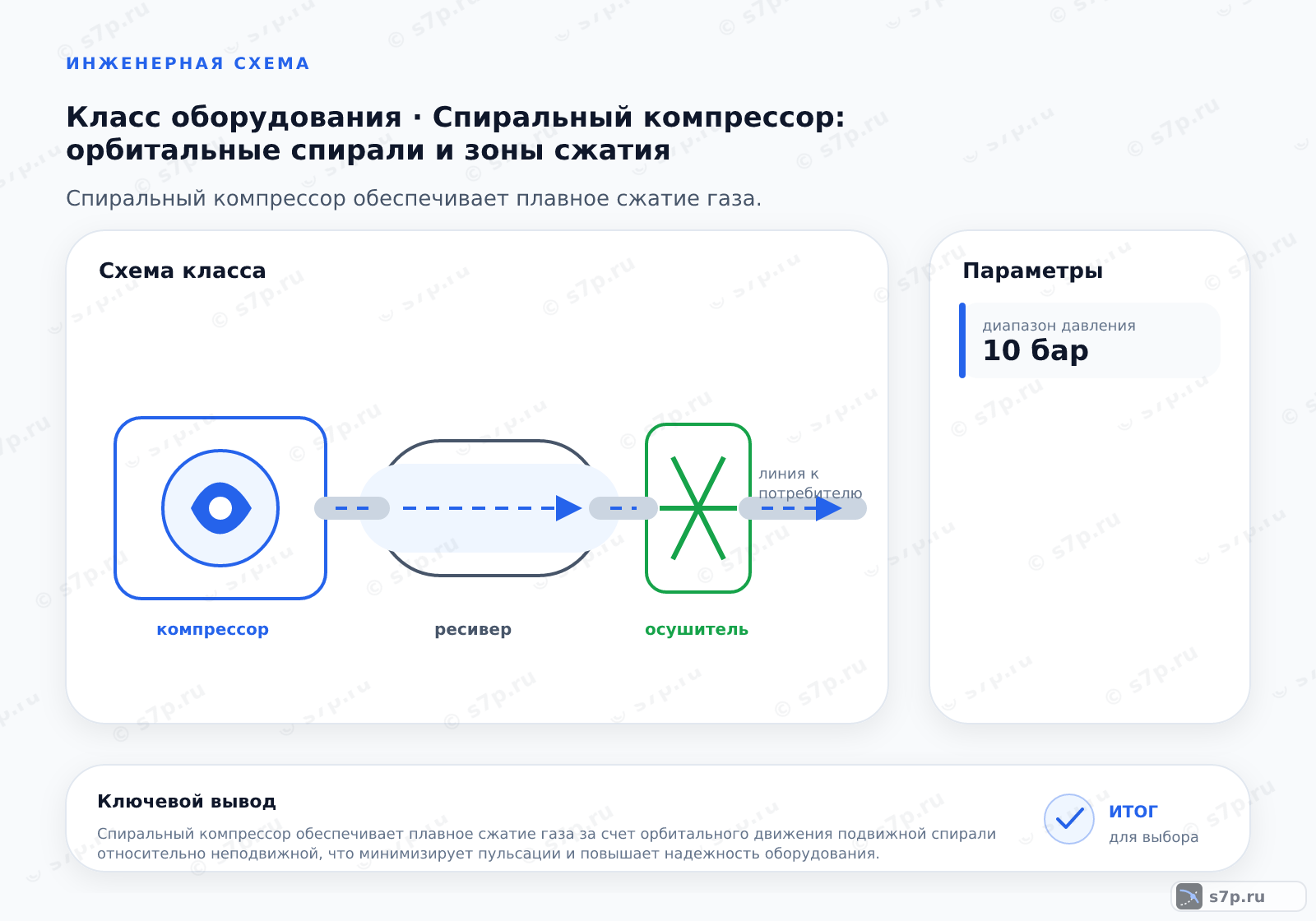

4. Схема работы спирального компрессора
Во всасывающей части поток входит во внешние полости между спиралями. После замыкания полости перемещаются к центру, сжимаемый газ проходит последовательные зоны и выходит через центральное напорное окно. Внешняя и внутренняя стороны блока работают как связанные участки одного тракта, поэтому утечка на периферии влияет на итоговую подачу.
Схема требует согласования привода, корпуса, уплотнений и охлаждения. Напорный патрубок подключают к сети с учётом её сопротивления, а фильтрацию располагают так, чтобы частицы не попадали к рабочим профилям. По отклонению давления, температуры и шума определяют, какой участок нужно осматривать первым.
5. Виды и разновидности
Одноступенчатая схема с давлением до 10 бар подходит для простого контура, если её подача совпадает с потреблением. Многоступенчатое исполнение распределяет сжатие между зонами и использует промежуточное охлаждение. Безмасляный вариант с полимерными вставками выбирают там, где контакт масла с газом ограничен условиями процесса.
Частотное регулирование оборотов изменяет подачу вслед за нагрузкой и требует проверки совместимости двигателя, привода и охлаждения. Варианты нельзя сравнивать только по названию: для каждого сопоставляют рабочее давление, расход, качество газа, шум и доступность обслуживания.
| Значение | Источник |
|---|---|
| одноступенчатый компрессор с давлением до 10 бар | инженерная практика; сверить по паспорту |
| многоступенчатый компрессор с промежуточным охлаждением | инженерная практика; сверить по паспорту |
| безмасляный компрессор с полимерными вставками | инженерная практика; сверить по паспорту |
| компрессор с частотным регулированием оборотов | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Спиральный компрессор обеспечивает малые пульсации давления, но не исключает их полностью. Орбитальное движение даёт более ровный поток, а низкий уровень вибрации облегчает установку без массивного фундамента. Результат зависит от крепления, состояния спиралей и режима сети, поэтому основание всё равно проверяют по нагрузке и условиям помещения.
Небольшие пульсации удобны для потребителей, чувствительных к колебаниям расхода, но не заменяют ресивер или регулятор, если сеть требует стабилизации. При изменении нагрузки отслеживают давление, температуру выхлопа и шум: их совместное изменение лучше показывает состояние машины, чем один показатель.
7. Частые ошибки и на что смотреть
Работа при давлении выше паспортного значения перегружает спиральный блок и напорный тракт. Пыль ускоряет износ рабочих поверхностей, поэтому фильтры меняют по состоянию и требованиям паспорта. При температуре окружающей среды выше 40 градусов Цельсия дополнительно проверяют отвод тепла и фактическую температуру выхлопа.
Если давление падает, сначала осматривают соединения, фильтр и уплотнения, а затем проверяют геометрию спиралей. Рост шума или вибрации требует контроля крепления и привода. Настройка регулятора не устраняет механический износ, поэтому её выполняют после проверки воздушного тракта и охлаждения.
Частые вопросы
Чем спиральная машина отличается от поршневой по потоку?
Спиральная конструкция переносит замкнутые полости к центру непрерывным орбитальным движением, поэтому поток обычно имеет меньшие пульсации. Поршневая машина меняет объём цилиндра возвратно-поступательно и формирует более выраженный циклический характер подачи. Сравнение выполняют по рабочему давлению, расходу, шуму, охлаждению и требованиям к обслуживанию, а не только по размерам корпуса.
Как понять, что межспиральные уплотнения работают плохо?
Падение подачи при сохранении команды приводу, рост температуры и необычный шум могут указывать на износ уплотняющих поверхностей. Частицы в потоке или загрязнение усиливают обратный переток между полостями. Сначала проверяют фильтрацию, соединения и режим сети, затем осматривают спиральный блок по процедуре производителя. Изменение настройки без контроля геометрии лишь скрывает причину.
Что сопоставить при выборе спирального компрессора для сети?
Сопоставляют рабочее давление и производительность с потреблением сети, затем проверяют мощность двигателя, шум, температуру выхлопа и требования к качеству газа. Для безмасляного исполнения смотрят на материал вставок и порядок обслуживания. Присоединительный размер не показывает рабочую точку: давление и расход подтверждают по паспорту при тех же условиях измерения, что и у потребителя.
Почему температура помещения влияет на работу спирального блока?
Повышенная температура окружающего воздуха уменьшает запас для отвода тепла и может поднять температуру выхлопа. При температуре выше 40 градусов Цельсия проверяют чистоту фильтров, проход воздуха и состояние охлаждения особенно внимательно. Если давление и шум одновременно меняются, сначала исключают ограничение вентиляции и загрязнение, а затем оценивают механическую часть.
Когда нужна безмасляная конструкция со спиралями?
Безмасляный вариант применяют, когда масло в газовом потоке ограничено условиями процесса или требованиями потребителя. Полимерные вставки и уплотнения должны соответствовать температуре, давлению и режиму работы, а чистота входного воздуха становится особенно значимой. Перед выбором проверяют производительность, ресурс деталей, охлаждение и порядок замены элементов по паспорту.
Можно ли устанавливать спиральный компрессор без массивного основания?
Низкий уровень вибрации позволяет использовать более лёгкое основание, чем для сильно пульсирующей возвратно-поступательной машины. Это не отменяет проверки массы, креплений, ровности площадки и передачи усилий в трубопровод. Если к корпусу подключена жёсткая магистраль или режим создаёт заметные колебания, опоры и основание рассчитывают по фактической схеме монтажа.
