Циклическое изменение объема цилиндра приводит к перепадам давления, управляемым клапанами, что формирует пульсирующий поток газа. Поршневой компрессор — это машина объемного действия, в которой сжатие газа происходит за счет периодического уменьшения объема рабочей камеры, создаваемого движением поршня внутри цилиндра. Уменьшение мертвого объема повышает коэффициент подачи и общую эффективность компрессора.
данные обновлены 2026-10-21 ·
1. Что такое поршневой компрессор
Поршневой компрессор сжимает газ изменением объёма цилиндра. Поршень связан с кривошипно-шатунным механизмом, а клапаны разделяют полость цилиндра и всасывающий или нагнетательный тракт. Поэтому движение газа получается циклическим, а состав узла определяется не только цилиндром, но и приводом, клапанами, охлаждением и системой смазки.
При выборе схемы учитывают характер потребления газа и допустимые пульсации. Одиночный цилиндр проще для осмотра, но сильнее меняет расход по циклу; несколько цилиндров распределяют импульсы и облегчают согласование с сетью. Многоступенчатое исполнение разделяет сжатие между цилиндрами и требует контроля промежуточного охлаждения.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
На ходе всасывания поршень увеличивает объём рабочей камеры, и открывается всасывающий клапан. После смены направления клапан закрывается, газ удерживается в цилиндре, а уменьшение объёма повышает его давление. Нагнетательный клапан открывается только тогда, когда давление в камере становится выше давления в напорной линии.
Остаточный газ в зазоре у верхней части цилиндра расширяется перед новым всасыванием. Из-за этого часть объёма камеры не участвует в поступлении свежего газа, поэтому мёртвый объём и состояние клапанов связаны с фактической подачей. Рабочий цикл следует рассматривать вместе с отводом тепла и сопротивлением трубопровода.
- Шаг 1Поршень движется от верхней мертвой точки к нижней, увеличивая объем цилиндра.
- Шаг 2Давление в цилиндре падает ниже давления всасывания, открывается всасывающий клапан.
- Шаг 3Газ поступает в цилиндр до достижения нижней мертвой точки.
- Шаг 4Поршень движется вверх, клапаны закрыты, газ сжимается.
- Шаг 5Давление достигает давления нагнетания, открывается нагнетательный клапан.
- Шаг 6Сжатый газ выталкивается в трубопровод до достижения верхней мертвой точки.
3. Ключевые параметры

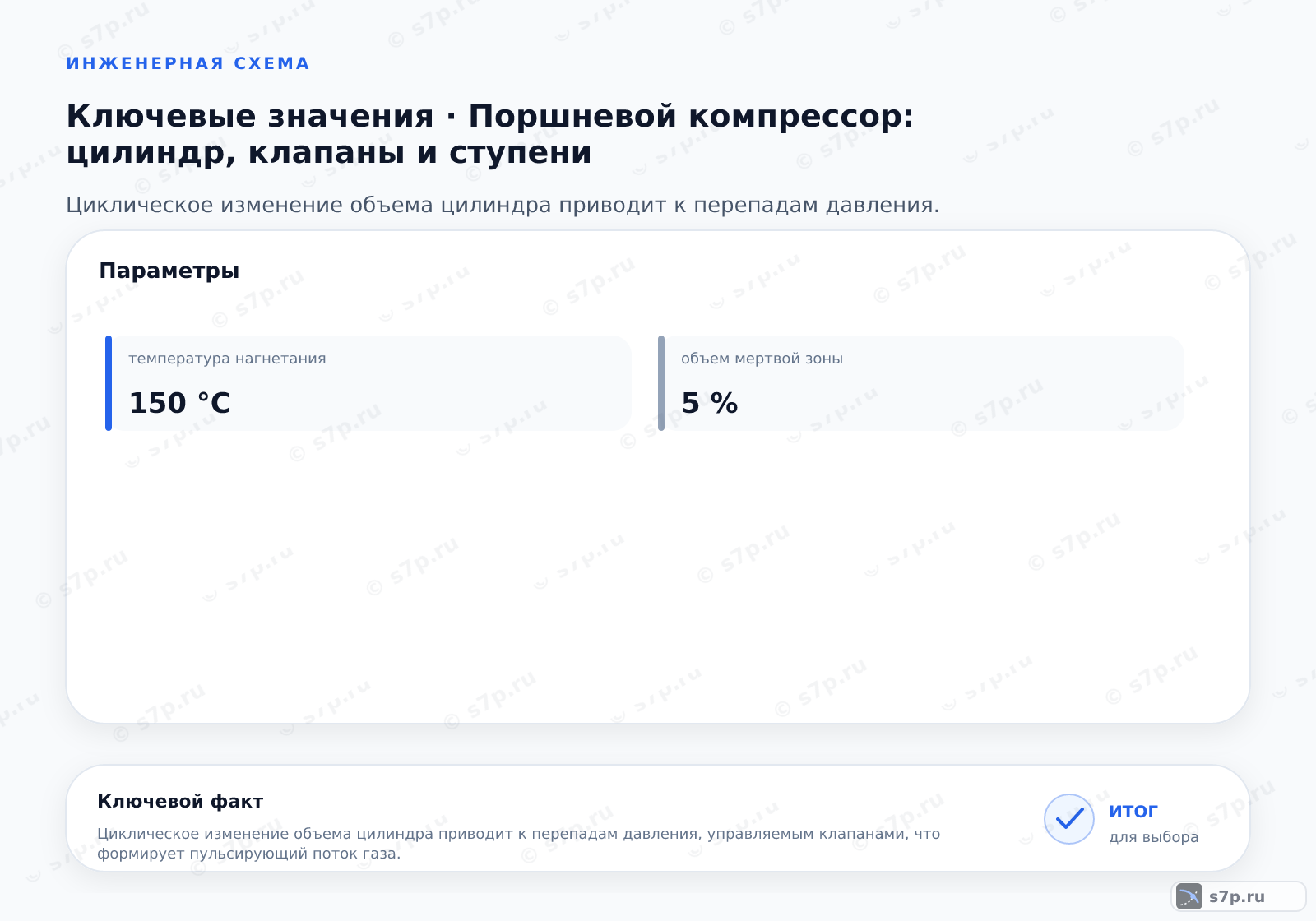

В таблице приведены давление всасывания 1 бар и давление нагнетания 10 бар, а также объём мёртвой зоны 5 %. Для механической части указаны скорость поршня 5 м/с, зазор 0.5 мм и частота вращения 750 об/мин. Эти значения служат исходными ориентирами для чтения схемы, а рабочую точку проверяют по паспорту конкретной машины.
Давление нельзя оценивать отдельно от подачи и температуры. Малый зазор помогает удерживать газ, но требует точной геометрии и чистой смазки; рост зазора увеличивает обратный переток. Частота вращения влияет на пульсации, нагрев и нагрузку на клапаны, поэтому изменение режима требует проверки привода и охлаждения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление всасывания | 1 бар | бар | инженерная практика; сверить по паспорту |
| Давление нагнетания | 10 бар | бар | инженерная практика; сверить по паспорту |
| Объем мертвой зоны | 5 % | % | инженерная практика; сверить по паспорту |
| Скорость поршня | 5 м/с | м/с | инженерная практика; сверить по паспорту |
| Зазор поршня | 0.5 мм | мм | инженерная практика; сверить по паспорту |
| Частота вращения | 750 об/мин | об/мин | инженерная практика; сверить по паспорту |
4. Схема работы поршневого компрессора

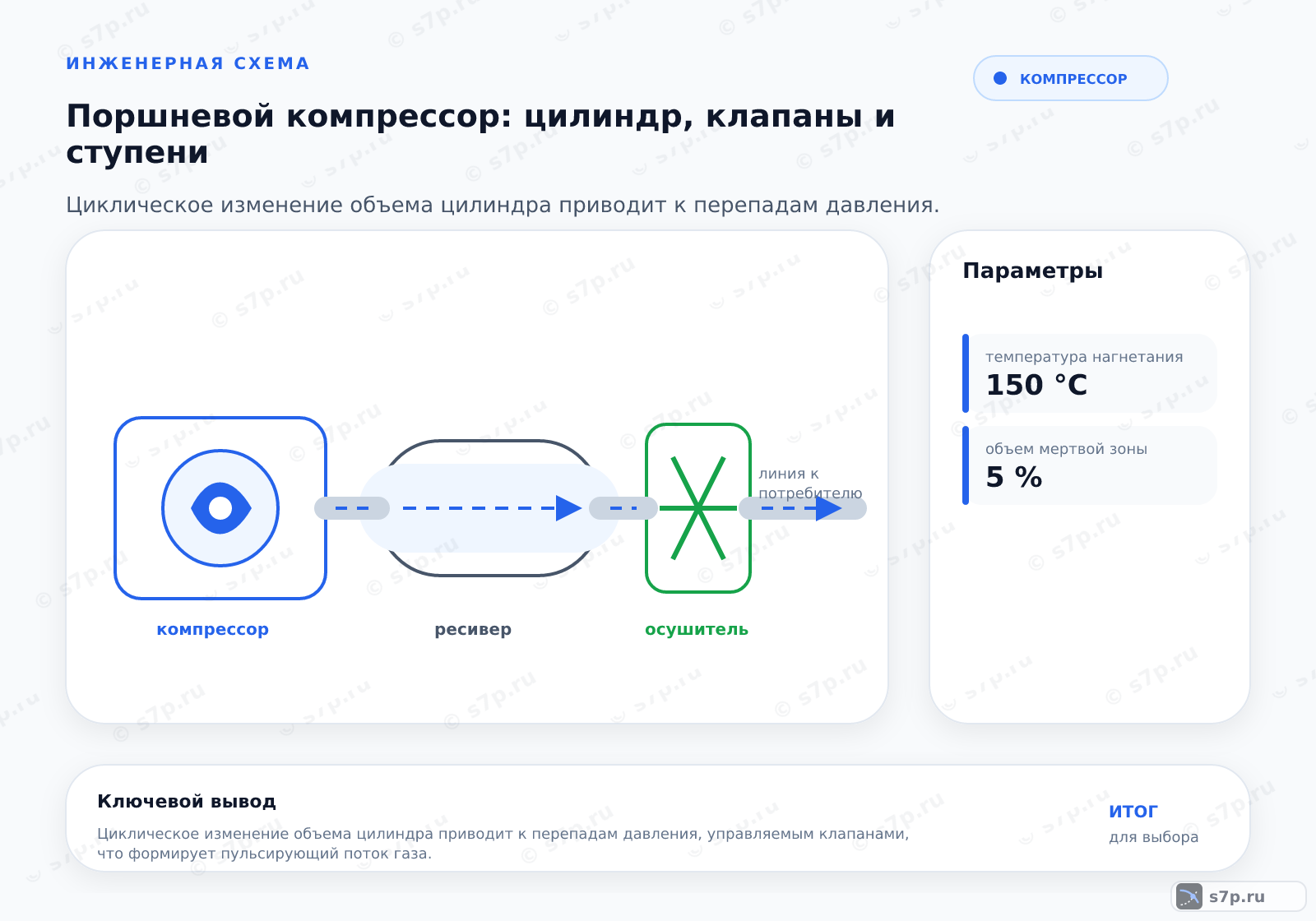

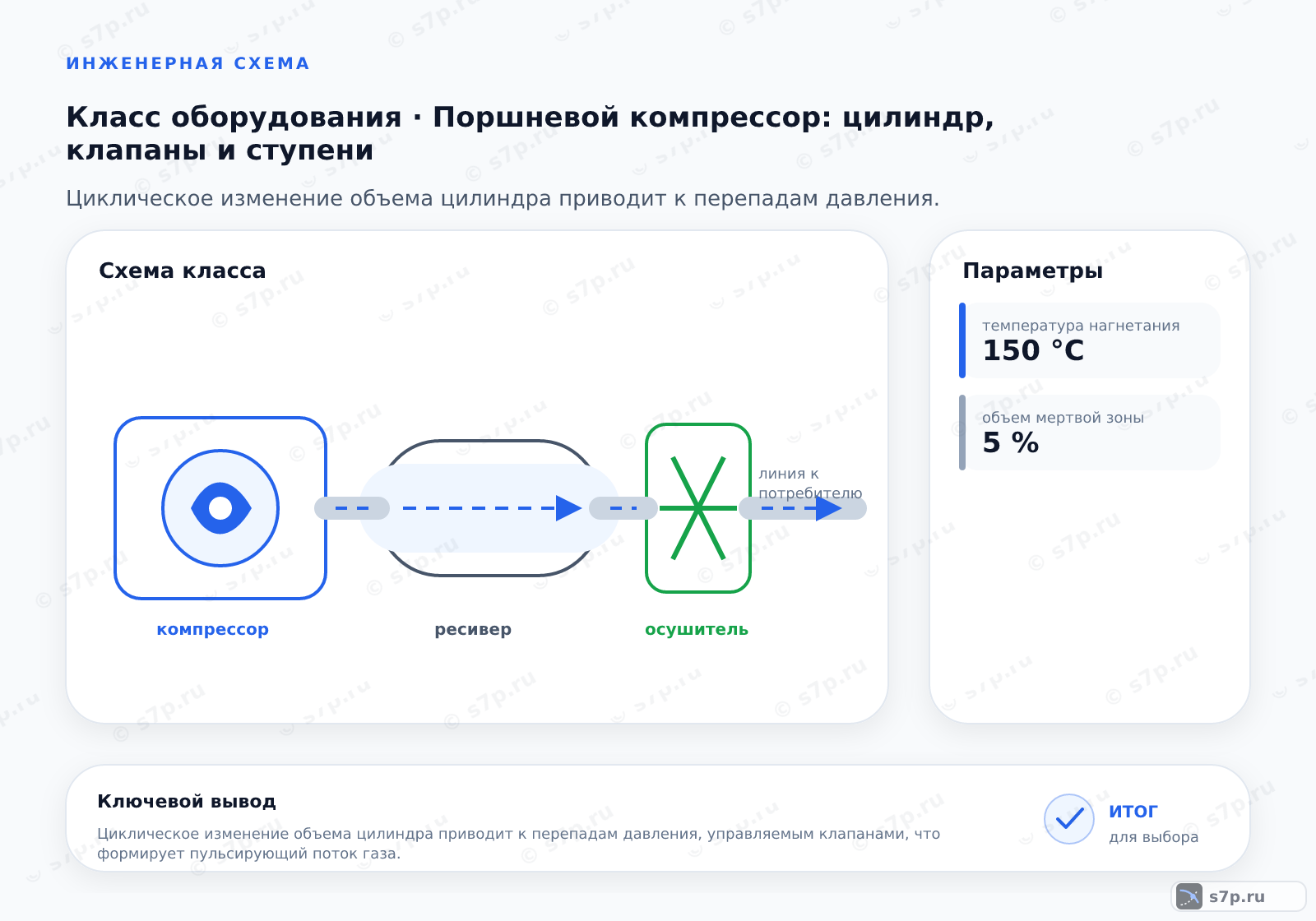

Газ входит через всасывающий тракт, проходит фильтрацию и попадает в цилиндр при открытом клапане. Затем поршень уменьшает рабочий объём, нагнетательный клапан передаёт сжатый газ в трубопровод, а обратные потоки отсеиваются закрытием клапана. После выхода газа цилиндр возвращается к началу следующего цикла.
В многоступенчатой схеме поток после первой ступени направляется через промежуточное охлаждение к следующему цилиндру. Такое соединение снижает тепловую нагрузку на последующую ступень, но добавляет теплообменную поверхность, арматуру и точки контроля. При диагностике отделяют неисправность клапана от сопротивления сети и неполадок привода.
5. Виды и разновидности
Одноцилиндровое исполнение отличается простой конструкцией и заметными пульсациями. Двухцилиндровая схема лучше балансирует движение и распределяет подачу. Многоступенчатый вариант применяют, когда требуется более высокое конечное давление и есть возможность отводить тепло между ступенями.
Сухой цилиндр отделяет масло от газа и предъявляет более строгие требования к точности сопряжений и материалам уплотнений. Масляное исполнение проще защищает трущиеся пары, но требует контроля масла и его отделения от потока. Сравнивать варианты следует по назначению газа, режиму нагрузки и доступности обслуживания.
| Значение | Источник |
|---|---|
| Одноцилиндровый компрессор: простота конструкции, малая производительность, высокие пульсации. | инженерная практика; сверить по паспорту |
| Двухцилиндровый компрессор: лучшая балансировка, меньшие пульсации, средняя производительность. | инженерная практика; сверить по паспорту |
| Многоступенчатый компрессор: высокое давление, промежуточное охлаждение, сложная конструкция. | инженерная практика; сверить по паспорту |
| Компрессор с сухим цилиндром: отсутствие масла в газе, высокие требования к точности. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Охлаждение газа между ступенями снижает требуемую мощность сжатия на 5–10%, потому что последующая ступень получает среду с меньшей температурой и меньшим удельным объёмом. Эффект зависит от состояния охладителя, расхода и режима работы, поэтому оценивают не только давление, но и температуру после каждой ступени.
Многоступенчатое сжатие позволяет достичь давления до 300 бар при распределении нагрузки между цилиндрами. Для такого режима контролируют клапаны, межступенчатые соединения, отвод конденсата и смазку. Изменение одного элемента обвязки может изменить давление на входе следующей ступени и нарушить согласование цикла.
7. Частые ошибки и на что смотреть
Неисправный нагнетательный клапан снижает давление и увеличивает энергопотребление, поскольку часть газа возвращается в цилиндр или задерживается в напорном тракте. Похожий симптом дают чрезмерный зазор, загрязнение всасывающего клапана и сопротивление фильтра, поэтому замену детали начинают с проверки фактического цикла и давления до и после клапанов.
При осмотре ищут следы перегрева, стук, масло в не предназначенном для него тракте и нестабильную подачу. Измерения сопоставляют с паспортными значениями привода, давления и частоты вращения. Неисправность устраняют после сброса давления и остановки привода, чтобы настройка не подменяла ремонт механической части.
Частые вопросы
Чем фактическая подача поршневой машины отличается от объёмной?
Поршень создаёт расчётное изменение объёма, но в сеть поступает меньший фактический поток. Часть газа остаётся в мёртвом объёме, часть возвращается через неплотные клапаны или зазоры, а сопротивление всасывающего тракта ограничивает заполнение цилиндра. Поэтому подачу сопоставляют с давлением, температурой, состоянием клапанов и режимом привода, а не считают только по геометрии цилиндра.
Зачем в цикле нужны всасывающий и нагнетательный клапаны?
Всасывающий клапан открывает путь газу в цилиндр, когда давление в рабочей камере становится ниже давления входной линии. Нагнетательный клапан выпускает газ только после превышения давления в напорном тракте. Их синхронная работа отделяет фазы наполнения и сжатия. Негерметичность любого клапана вызывает обратный переток, падение давления, нагрев и рост энергопотребления.
Как подобрать число цилиндров и ступеней для режима работы?
Число цилиндров связывают с требуемой плавностью подачи, балансировкой и допустимыми пульсациями. Многоступенчатую схему выбирают, когда давление нужно распределить между последовательными ступенями и отводить тепло между ними. Для прерывистого потребления может подойти простая схема, а для постоянного расхода проверяют согласование привода, охлаждения, клапанов и сопротивления сети.
Из-за чего поршневой компрессор теряет давление?
Причиной бывает неплотный нагнетательный клапан, загрязнённый всасывающий тракт, увеличенный зазор поршня или утечка в соединениях. Похожий признак появляется при сопротивлении фильтра и неверном давлении в напорной линии. Поиск начинают с измерений до и после клапанов, осмотра уплотнений и проверки цикла. Регулировка привода без устранения утечки проблему не решает.
Когда промежуточное охлаждение оправдано в поршневой схеме?
Охлаждение между ступенями уменьшает температуру газа перед следующей ступенью и снижает требуемую мощность сжатия. Оно оправдано при распределении давления между ступенями, особенно когда тепловая нагрузка влияет на масло, клапаны и уплотнения. Одновременно проверяют охладитель, отвод конденсата, сопротивление соединений и температуру после каждой ступени, иначе эффект схемы нельзя оценить корректно.
Как распознать проблему с мёртвым объёмом или зазором?
Увеличение мёртвого объёма уменьшает количество свежего газа, которое входит в цилиндр на ходе всасывания. Рост зазора добавляет обратный переток и может сопровождаться падением подачи при сохранении движения привода. Признак уточняют по давлению, температуре и состоянию клапанов, затем сравнивают измерения с паспортом и проверяют геометрию после безопасной остановки.
