1. Коротко: Трубопровод сжатого воздуха: уклон, потери и точки отбора за несколько шагов

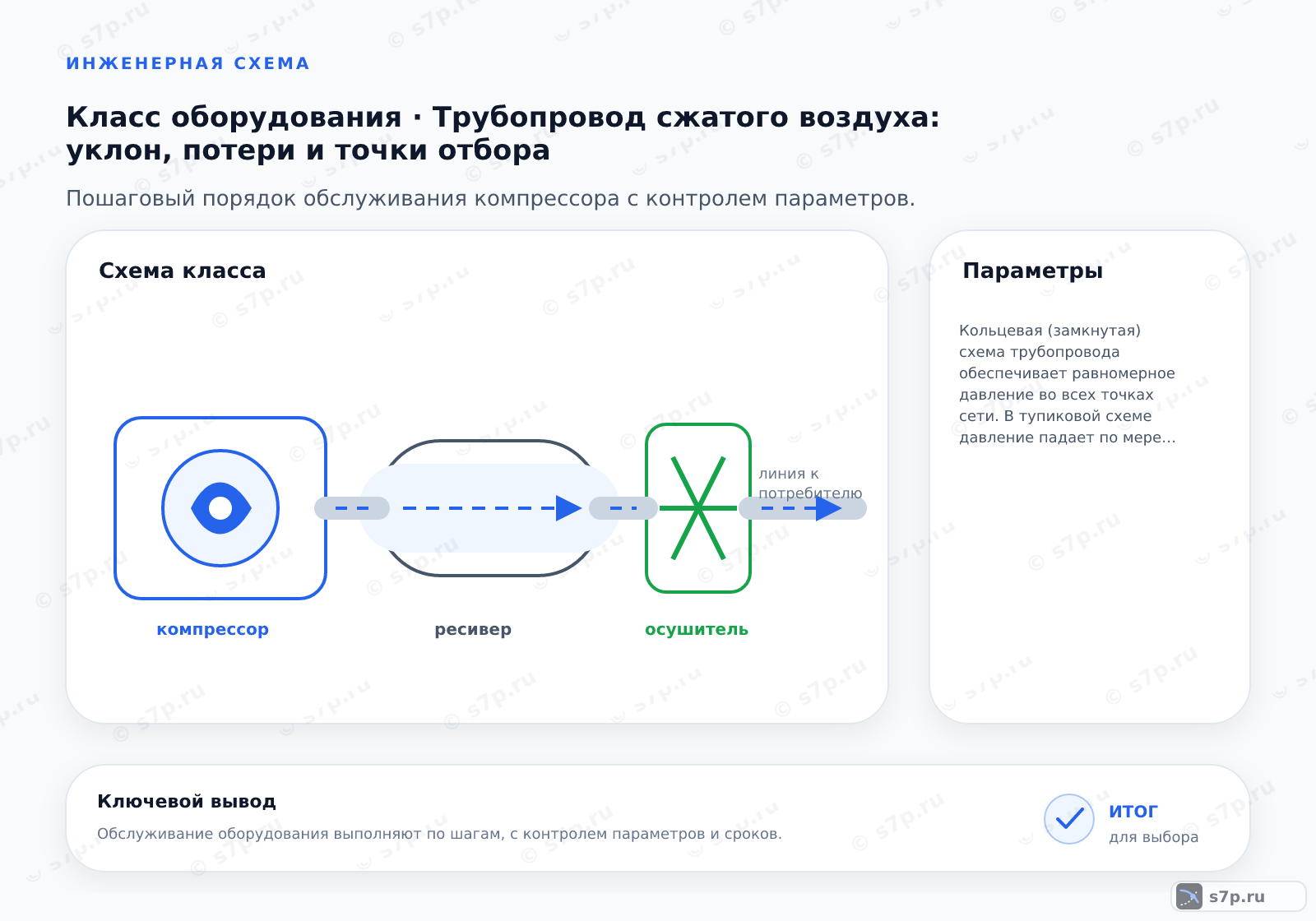

Трубопровод сжатого воздуха передаёт поток от станции к потребителям и одновременно отводит конденсат к дренажным точкам. Кольцевая сеть распределяет воздух по двум направлениям, а тупиковая зависит от потерь по мере удаления от компрессора. Выбор схемы связывают с профилем потребления, расположением потребителей и доступом для обслуживания.
Уклон направляет жидкость к нижним точкам, где её удаляют дренажи. Провисания, резкие повороты, малый проход и неполнопроходная арматура создают сопротивление и места накопления воды. До монтажа определяют магистраль, точки отбора, опоры, фильтры и безопасные места слива, а затем проверяют их соответствие расчётной трассе.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Пошаговый порядок
Сначала рассчитывают расход и допустимое падение давления по участкам, затем задают направление уклона к дренажам. После выбора труб монтируют магистраль с опорами без провисаний, устанавливают конденсатоотводчики в нижних точках и предусматривают доступ к фильтрам. Отводы к потребителям выполняют так, чтобы жидкость из магистрали не уходила в рабочий инструмент.
После сборки проверяют герметичность соединений и состояние опор, затем запускают компрессор и измеряют перепад давления у наиболее удалённых потребителей. Результат сравнивают с расчётом при устойчивом расходе. Если отклонение велико, участок локализуют по измерениям и осмотру фитингов, а не изменяют настройки компрессора без проверки сети.

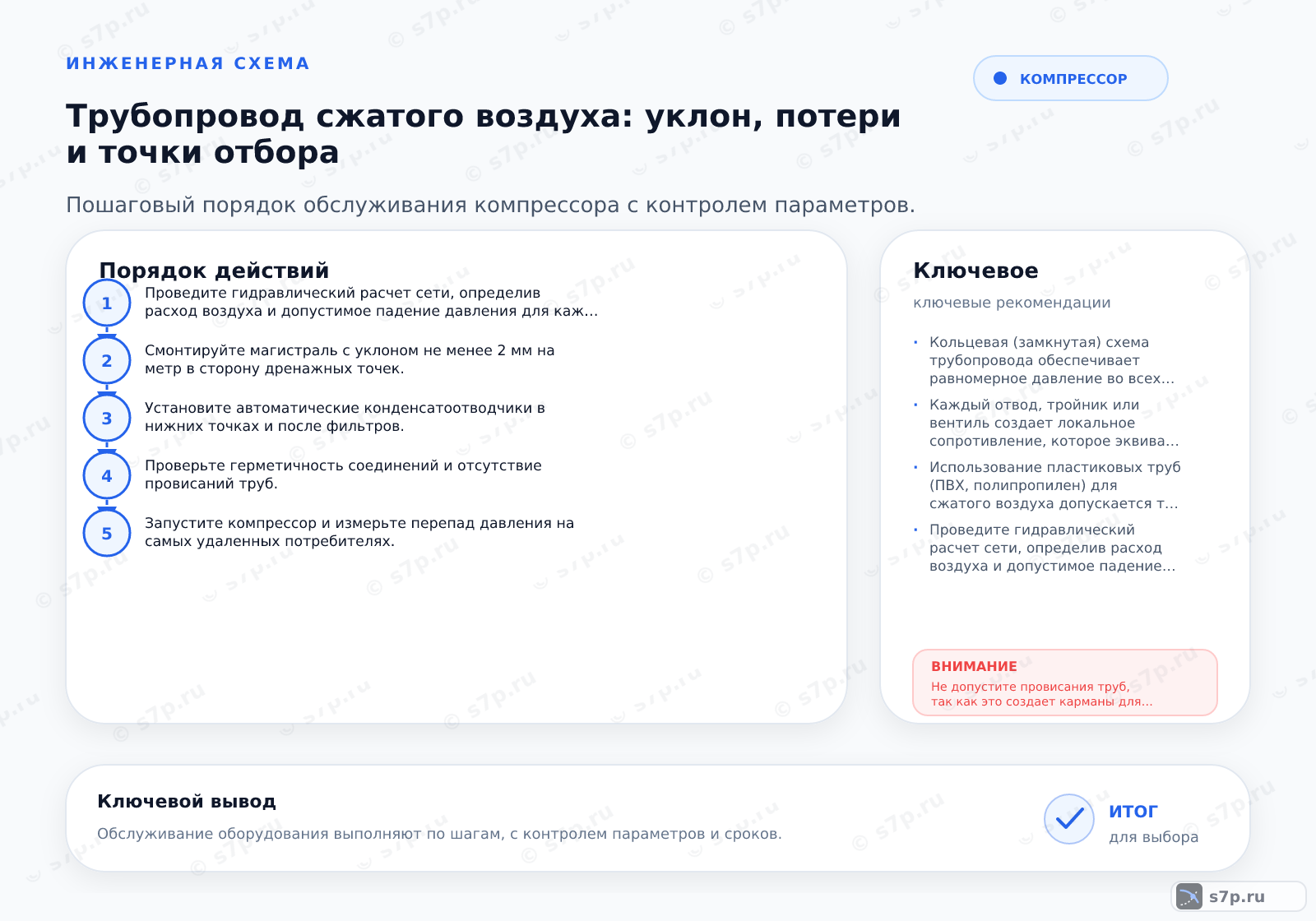

- Шаг 1Проведите гидравлический расчет сети, определив расход воздуха и допустимое падение давления для каждого участка.
- Шаг 2Смонтируйте магистраль с проектным уклоном в сторону дренажных точек.
- Шаг 3Установите автоматические конденсатоотводчики в нижних точках и после фильтров.
- Шаг 4Проверьте герметичность соединений и отсутствие провисаний труб.
- Шаг 5Запустите компрессор и измерьте перепад давления на самых удаленных потребителях.
3. Симптом -> причина -> решение
Нехватка воздуха у дальнего потребителя указывает на сопротивление магистрали, утечку, недостаточный проход или перегрузку участка. Вода в отводе связана с неверным уклоном, провисанием, неисправным дренажом или отсутствием отделения конденсата. Шум обычно усиливается при высокой скорости, резком изменении направления и сужении прохода.
Диагностику начинают с измерения давления до и после подозрительного участка, проверки утечек и осмотра нижних точек. Затем проверяют фильтры, вентили, тройники и отводы. Решение выбирают по причине: восстанавливают уклон и опоры, очищают дренаж, устраняют негерметичность или пересматривают сечение и трассу по расчёту.
4. Сроки и периодичность
Периодичность контроля уклона, слива конденсата и проверки герметичности задают регламентом обслуживания, паспортом осушителя и фактическим состоянием сети. Осмотр проводят чаще после монтажа, ремонта, изменения трассы или появления воды у потребителя. Срок службы стальной трубы связывают с коррозией, средой, опорами и требованиями проектной документации.
График обслуживания должен разделять операции: проверка геометрии не заменяет поиск утечек, а слив не подтверждает исправность дренажа. Результаты фиксируют по участкам, отмечая давление, состояние соединений, уклон и наличие провисаний. При повторном отклонении ищут системную причину, а не просто сокращают интервал осмотра.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки уклона | 12 мес | мес | инженерная практика; регламент ТО |
| Периодичность слива конденсата | 24 ч | ч | инженерная практика; паспорт осушителя |
| Периодичность проверки герметичности | 6 мес | мес | инженерная практика; энергоаудит |
| Срок службы стальной трубы | 15 лет | лет | инженерная практика; СП 40-102-2000 |
5. Предупреждения и чего не делать
Скорость воздуха в магистрали ограничивают расчётом, чтобы не увеличивать шум, местные потери и перенос конденсата. Нельзя оставлять провисания, направлять отвод из нижней части магистрали прямо в инструмент или заменять плавный поворот резким углом без пересчёта сопротивления.
Не перекрывают доступ к дренажам и не используют соединения с проходом меньше расчётного без проверки режима. При работах участок изолируют, давление сбрасывают, а после сборки проверяют герметичность и перепад у дальних потребителей. Любой след воды или внезапный шум рассматривают как повод проверить сеть, а не как норму эксплуатации.
Частые вопросы

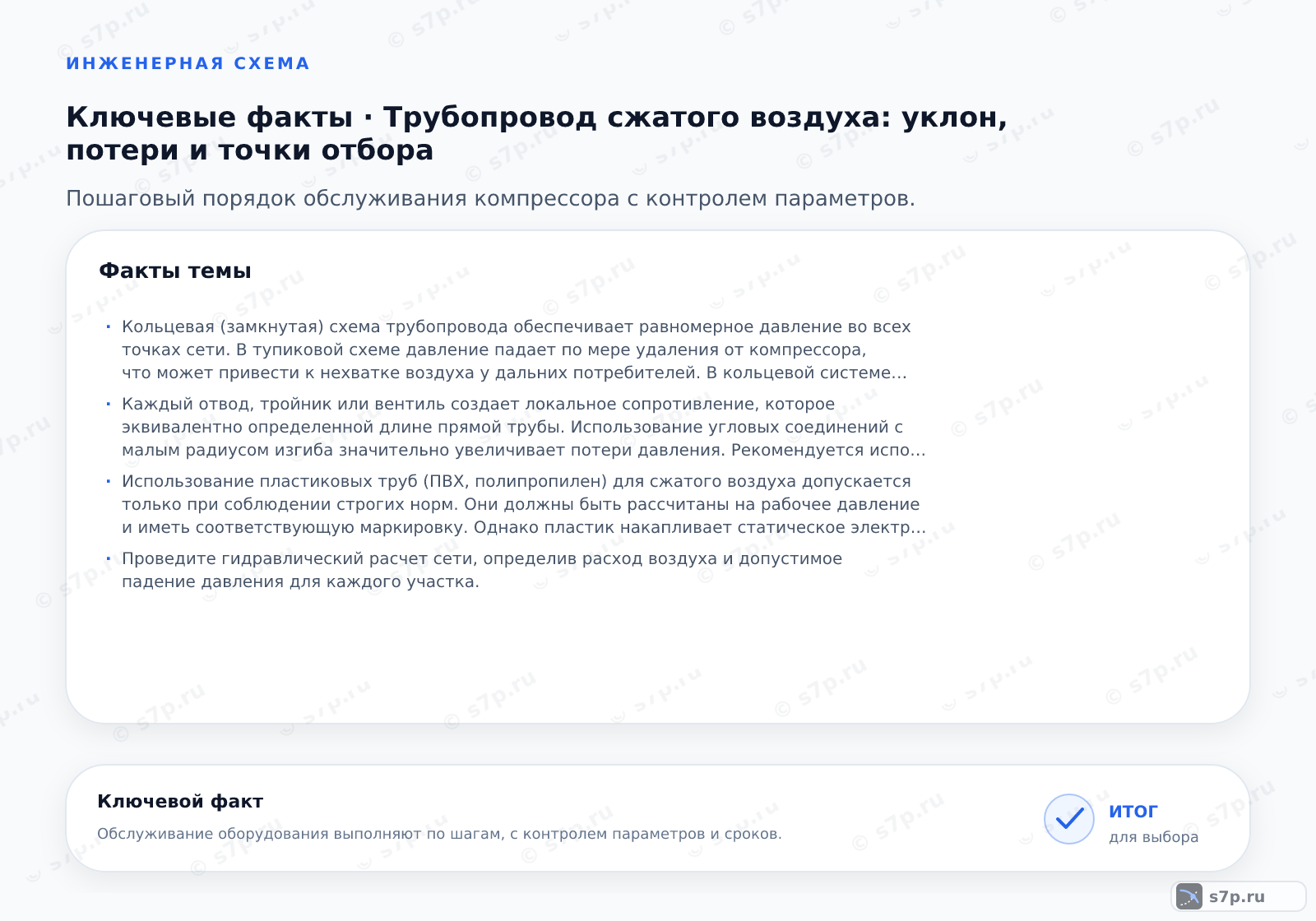

Когда кольцевая сеть предпочтительнее тупиковой?
Кольцевую сеть рассматривают, когда потребители распределены по площадке и нужно подводить воздух к точкам с разных направлений. Это уменьшает зависимость дальнего участка от одного пути, но требует расчёта арматуры, дренажей и мест изоляции. Тупиковая схема может быть проще при компактной трассе. Выбор связывают с расходом, потерями, профилем нагрузки и доступом к обслуживанию.
Почему в отводах появляется вода?
Проверяют уклон магистрали, провисания, нижние точки, дренаж и работу осушителя. Если отвод взят из нижней части трубы или расположен рядом с местом накопления конденсата, жидкость уходит к инструменту. Также причиной бывает охлаждение воздуха и переполнение дренажа. Сначала удаляют воду безопасным способом, затем исправляют геометрию и проверяют сеть под нагрузкой.
Как найти участок, который создаёт падение давления?
Измеряют давление до и после подозрительных участков при устойчивом расходе, затем сравнивают перепады с расчётом. Проверяют утечки, фильтры, вентили, тройники, резкие отводы и сужения прохода. Отдельно смотрят дальнюю точку отбора: низкое давление там может быть следствием трассы или нехватки подачи. Настройки компрессора меняют только после локализации причины в сети.
Зачем магистрали придают уклон к дренажу?
Уклон направляет конденсат к нижней точке, где его можно удалить через дренаж, и снижает вероятность образования застойных карманов. Он работает только вместе с правильными опорами и доступным конденсатоотводчиком. Провисшая труба создаёт локальную впадину, даже если начальный монтаж был выполнен с уклоном. Геометрию проверяют после ремонта и изменения трассы.
Можно ли заменить плавный отвод угловым фитингом?
Замена меняет местное сопротивление, скорость потока и общий перепад давления. Её допускают только после пересмотра расчёта участка и проверки проходного сечения. Угловой фитинг с малым радиусом может усилить шум и создать место для отложений. Если замена уже выполнена, измеряют давление у дальнего потребителя и сравнивают его с прежним режимом.
Как организовать обслуживание трубопровода сжатого воздуха?
Разделяют контроль уклона и опор, слив конденсата, проверку герметичности и осмотр фильтров. После монтажа, ремонта или изменения потребителей проводят внеплановую проверку перепадов и дренажей. Работы выполняют на изолированном участке со сброшенным давлением. Результаты фиксируют по трассе, чтобы повторяющуюся утечку, провисание или воду в отводе связать с конкретным местом.
