Ресивер должен иметь пломбу, манометр, предохранительный клапан и паспорт, а его проверка проводится каждые четыре года. Ресивер — это сосуд под давлением, предназначенный для накопления, охлаждения и очистки сжатого воздуха или газа, а также для сглаживания пульсаций давления в системе. Регулярный слив конденсата продлевает срок службы ресивера и снижает риск коррозии. Конденсат скапливается внизу и сливается через нижний кран.
данные обновлены 2026-10-21 ·
1. Что такое требования к ресиверу
Ресивер — сосуд для накопления и охлаждения сжатого воздуха или газа, сглаживания пульсаций и отделения части конденсата. Требования к нему включают состояние корпуса, рабочее давление, арматуру, измерительные приборы, паспорт и порядок осмотра. Безопасность определяется всей связкой сосуда, трубопроводов, клапана и дренажа.
Перед эксплуатацией проверяют наличие пломбы, манометра, предохранительного клапана и документов, а также отсутствие коррозии и деформаций. Нижняя часть должна иметь исправный слив конденсата. Ресивер нельзя оценивать только по объёму: совместимость с давлением, температурой, соединениями и режимом компрессора важнее одного размера.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Сжатый воздух входит в сосуд, где скорость потока снижается и часть влаги оседает в нижней зоне. Отбор выполняется через предусмотренную арматуру, а манометр показывает давление внутри. Предохранительный клапан ограничивает опасный рост давления, но не заменяет исправную автоматику и контроль рабочего режима.
Осмотр начинают с корпуса и сварных швов, затем проверяют пломбы, манометр, клапан, вентиль и слив. Конденсат удаляют через нижний кран без разборки соединений. После обслуживания контролируют герметичность и возвращают защитные устройства в рабочее состояние. Любое вмешательство согласуют с паспортом сосуда и принятой процедурой испытаний.
- Шаг 1Проверка наличия пломб на манометре и предохранительном клапане.
- Шаг 2Осмотр корпуса на наличие коррозии и деформаций.
- Шаг 3Проверка герметичности сварных швов и соединений.
- Шаг 4Слив конденсата из нижней части ресивера.
- Шаг 5Проверка работоспособности контрольно-спускного вентиля.
3. Ключевые параметры
Таблица задаёт рабочее давление, объём, температуру среды и толщину стенки. Давление сопоставляют с компрессором, трубопроводом, клапаном и паспортом сосуда. Температура влияет на допустимый режим материала, толщина стенки — на оценку состояния корпуса и остатка металла. Объём описывает накопление, но не заменяет проверку прочности.
Параметры рассматривают вместе с документом на конкретный ресивер и результатами осмотра. Коррозия, вмятина или изменение сварного шва могут сделать исходные характеристики неприменимыми. При расхождении маркировки, паспорта и фактического оборудования эксплуатацию не продолжают до выяснения принадлежности и допустимого режима.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 10 бар | бар | ПБ 03-576-03 |
| Объем ресивера | 1000 литр | литр | инженерная практика |
| Температура среды | 20 градус Цельсия | градус Цельсия | ПБ 03-576-03 |
| Толщина стенки | 6 мм | мм | инженерная практика |
4. Схема работы

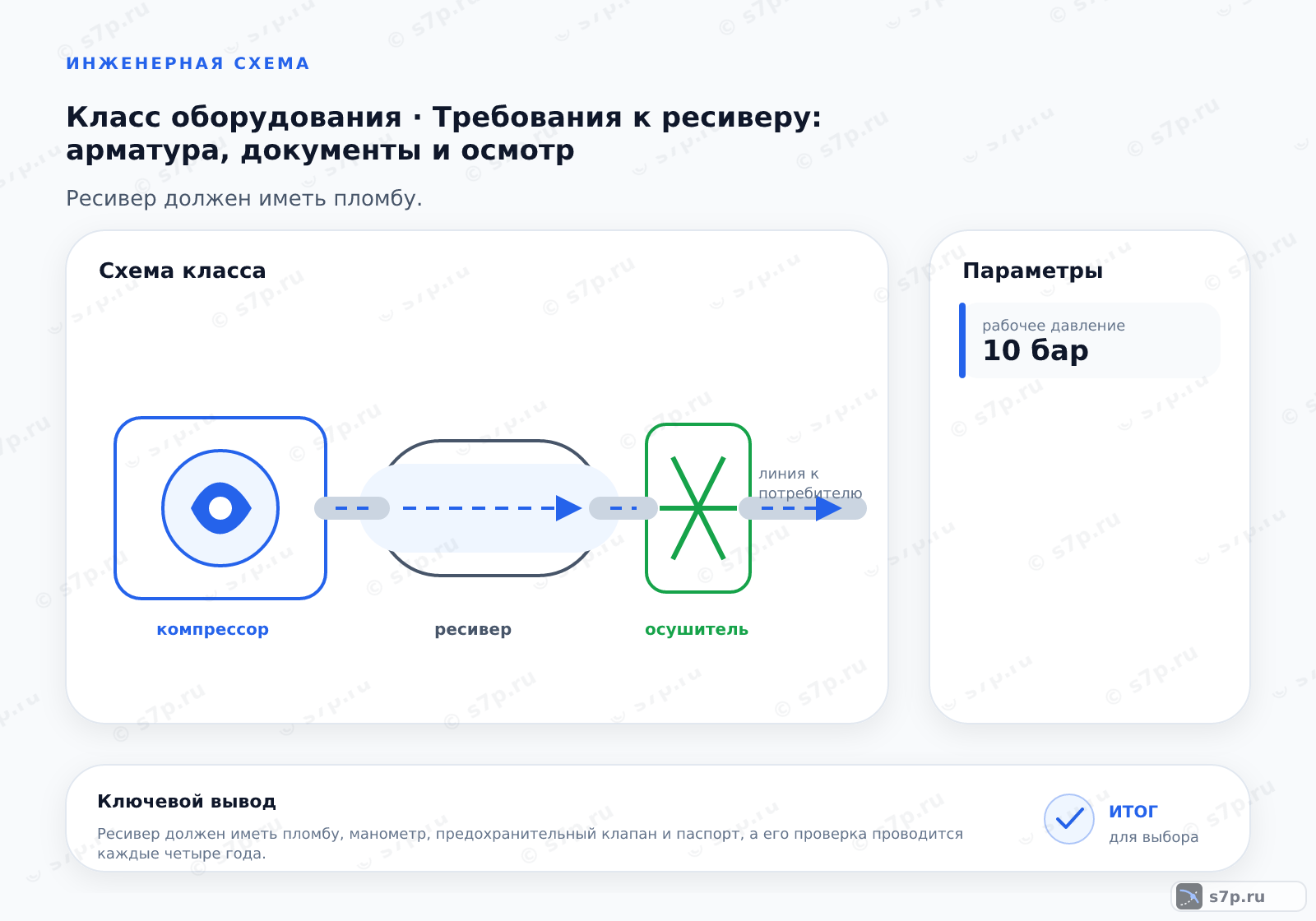

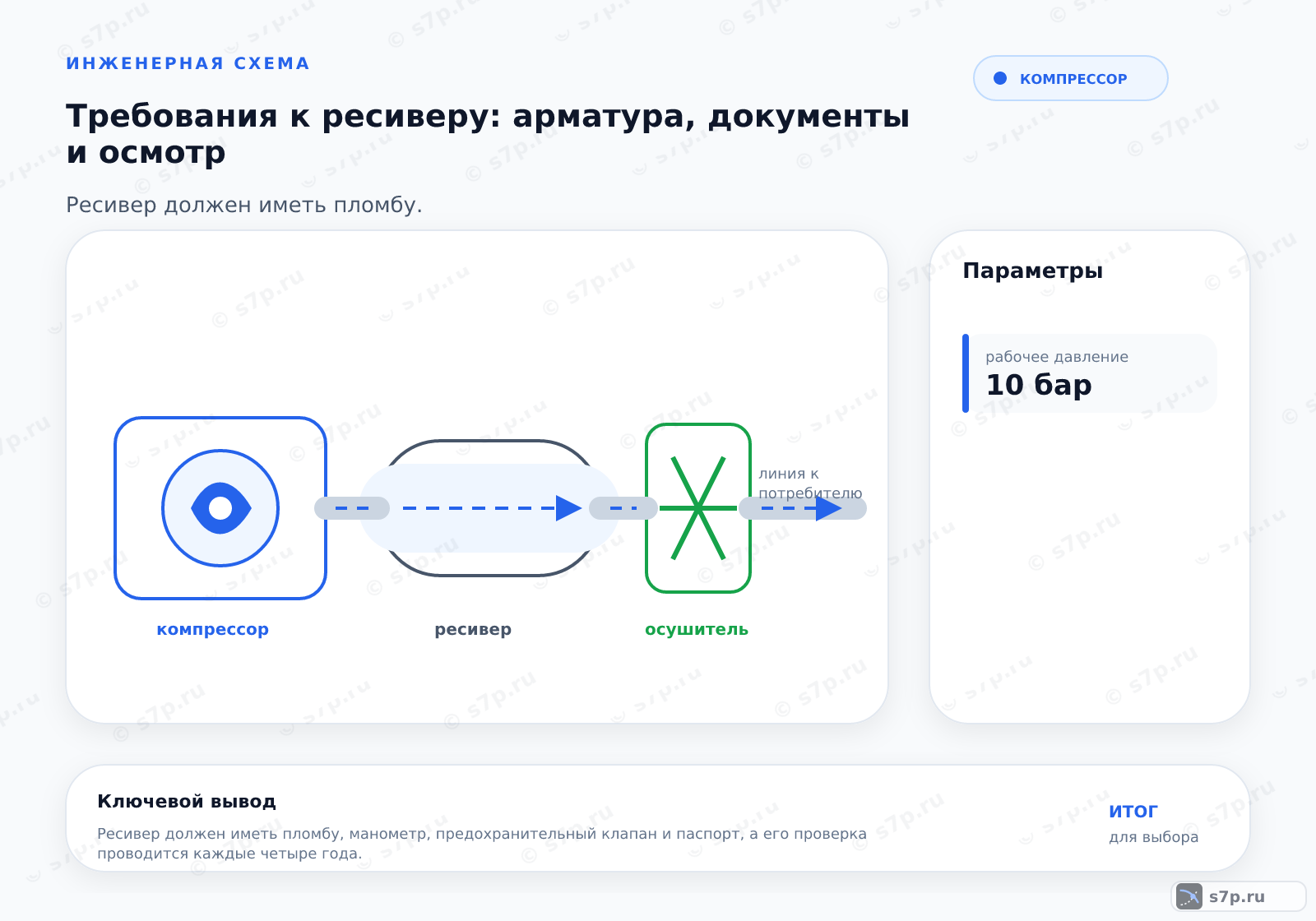

Компрессор подаёт воздух в ресивер через входной патрубок, внутри сосуда поток стабилизируется, а конденсат собирается в нижней части. Выходной патрубок направляет воздух в сеть. Манометр подключён к полости сосуда, а предохранительный клапан должен сбрасывать опасное превышение давления через предусмотренный безопасный путь.
Схему читают по направлению воздуха и отдельно отмечают места изоляции, измерения и слива. Запорная арматура не должна исключать защитный клапан из защищаемого объёма. При изменении обвязки проверяют, что дренаж остаётся в нижней точке, приборы доступны для осмотра, а давление оборудования не превышает допустимое.
5. Виды и разновидности
Горизонтальный ресивер с фланцевыми соединениями удобен, когда монтаж и доступ выполняются вдоль площадки. Вертикальный вариант с нижней арматурой занимает меньше площади, но требует безопасного доступа к сливу и приборному узлу. Исполнение с автоматическим конденсатоотводчиком уменьшает ручные операции, однако его герметичность и работоспособность также проверяют.
Конструкцию сопоставляют с местом установки, направлением труб, способом опирания и требуемым обслуживанием. Форма сосуда не отменяет требований к давлению, температуре, толщине стенки и документам. При выборе арматуры учитывают, можно ли осмотреть манометр, клапан и нижний слив без демонтажа соседних участков.
| Значение | Источник |
|---|---|
| Горизонтальный ресивер с фланцевыми соединениями для удобства монтажа. | инженерная практика |
| Вертикальный ресивер с нижним расположением арматуры для компактности. | инженерная практика |
| Ресивер с автоматическим конденсатоотводчиком для снижения обслуживания. | инженерная практика |
6. На что влияет и зачем нужно
Предохранительный клапан ограничивает давление при отказе регулирования или другом нештатном росте нагрузки. Манометр показывает фактическое состояние сосуда, поэтому его показание сопоставляют с допустимым режимом и работой компрессора. Конденсат удаляют из нижней части, чтобы влага не поддерживала коррозию и не переносилась в сеть.
Ресивер влияет на устойчивость подачи и пульсации, но не может компенсировать неверный подбор компрессора или закрытый участок. При отклонении давления проверяют прибор, клапан, входную и выходную арматуру, а также дренаж. Любые изменения обвязки оценивают по всей защищаемой полости, чтобы не оставить сосуд без защиты.
7. Частые ошибки и на что смотреть
Не эксплуатируют ресивер с неисправным или непроверенным манометром, предохранительным клапаном, пломбой и документами. Рабочее давление не должно превышать значение в паспорте сосуда и допустимость связанной арматуры. При коррозии, деформации или течи сосуд выводят из работы до оценки состояния.
Дефект корпуса или сварного шва не устраняют самовольной заваркой. После ремонта нужны предусмотренные проверка и испытание, иначе прочность и герметичность остаются неподтверждёнными. Также не допускают накопления конденсата: слив выполняют через исправный нижний кран при безопасном состоянии системы.
Частые вопросы
Какие элементы должны быть на ресивере перед пуском?
Проверяют наличие манометра, предохранительного клапана, пломбы, паспорта и исправного нижнего слива конденсата. Осматривают корпус, сварные швы, опоры и соединения на коррозию, деформации и течи. Рабочее давление и температура должны соответствовать документам на сосуд и связанной арматуре. При отсутствии обязательного элемента или сомнении в его исправности сосуд не вводят в работу.
Зачем ресиверу нужен нижний слив?
При охлаждении сжатого воздуха в сосуде оседает конденсат, который собирается в нижней части. Слив удаляет влагу и уменьшает условия для коррозии, а также не даёт жидкости уйти дальше в трубопровод. Перед операцией проверяют безопасное состояние системы и исправность вентиля. Если слив забит или негерметичен, его обслуживают после изоляции и сброса давления.
Как сопоставить рабочее давление ресивера и компрессора?
Проверяют паспорта компрессора, ресивера, предохранительного клапана, трубопроводов и соединительной арматуры. Рабочий режим ограничивает наименее устойчивый элемент, поэтому давление нагнетания нельзя принимать единственным критерием. Учитывают температуру среды, переходные процессы и положение запорных устройств. При расхождении маркировки и документов эксплуатацию прекращают до подтверждения допустимого режима.
Можно ли заварить коррозионный дефект на стенке?
Самовольная заварка недопустима: она меняет состояние материала и не подтверждает прочность сосуда. Ресивер выводят из эксплуатации, фиксируют место дефекта и передают его на оценку по принятой процедуре. После ремонта выполняют предусмотренные проверки и испытания, а документы обновляют. До подтверждения состояния сосуд не нагружают сжатым воздухом или газом.
Почему давление в ресивере меняется рывками?
Причиной бывает пульсирующая подача компрессора, переменный расход, неверная работа автоматики, закрытая арматура или неисправность прибора. Сначала сравнивают показание манометра с контрольным измерением, затем проверяют входной и выходной путь, клапан и режим компрессора. Ресивер сглаживает изменения, но не устраняет дефицит производительности и не исправляет ошибку схемы.
Что проверяют после замены манометра или клапана?
Сверяют маркировку и диапазон прибора с паспортом сосуда, проверяют резьбу и герметичность соединения, наличие пломбы и правильное положение арматуры. После сборки контролируют показание давления и отсутствие течи в безопасном режиме. Защитный клапан не должен быть отрезан запорной арматурой от защищаемого объёма. Результат обслуживания фиксируют в документации объекта.
