Компрессорная станция — это технический комплекс, предназначенный для сжатия, очистки, охлаждения и хранения воздуха или газа с последующей подачей к потребителям. Снижение температуры воздуха уменьшает объем и повышает КПД сжатия. Удаление влаги предотвращает коррозию и замерзание трубопроводов. Воздух засасывается через входной фильтр, удаляющий пыль.
данные обновлены 2026-10-21 ·

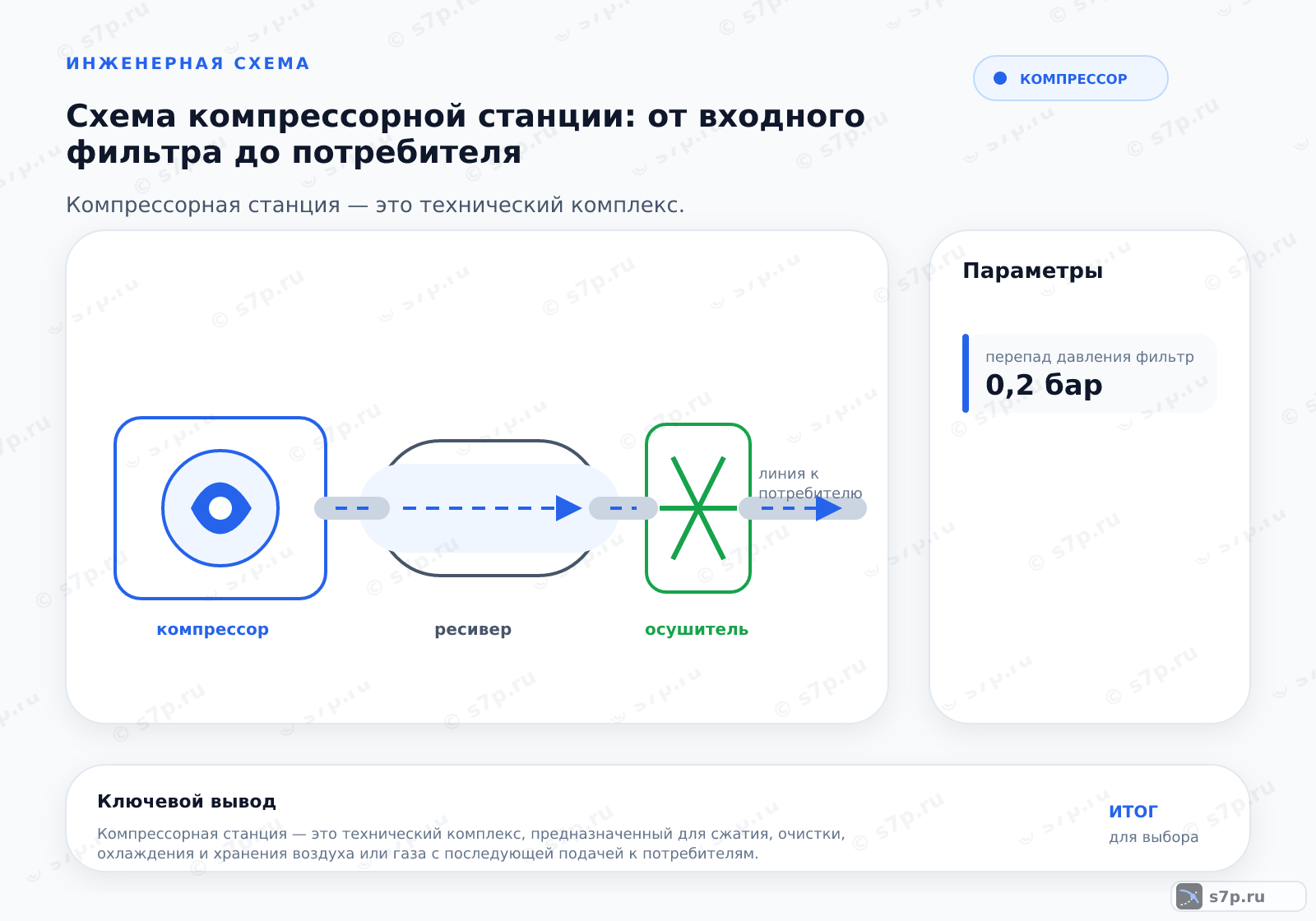

1. Что такое схема компрессорной станции
Схема станции связывает входной фильтр, компрессор, охлаждение, отделение конденсата, осушение, фильтрацию, ресивер и распределительную сеть. Каждый узел меняет состояние воздуха и добавляет собственное сопротивление. Поэтому станцию рассматривают как последовательный тракт от забора среды до точки отбора, а не как один компрессор с набором независимых аксессуаров.
Назначение узлов определяется качеством воздуха и режимом потребителя. Фильтр защищает рабочую часть от пыли, охладитель снижает температуру после сжатия, сепаратор или ресивер отделяет конденсат, а осушитель доводит влагу до требуемого состояния. Порядок элементов и места слива проверяют по фактическому направлению потока.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Воздух проходит через входной фильтр, после чего компрессор повышает его давление. Нагретый поток направляется через интеркуллер или радиатор, где часть тепла уходит в охлаждающую среду. После охлаждения сепаратор или ресивер отделяет конденсат, затем воздух поступает к осушителю и фильтрам нужной степени очистки.
При разборе схемы отмечают границы каждого этапа, точки контроля и дренаж. Сопротивление фильтра и осушителя влияет на давление у потребителя, а влажность и загрязнение — на состояние сети. Последовательность обслуживания повторяет движение воздуха: сначала проверяют источник загрязнения и тепло, затем отделение влаги и качество на выходе.
- Шаг 1Воздух засасывается через входной фильтр, удаляющий пыль.
- Шаг 2Компрессор сжимает воздух до рабочего давления.
- Шаг 3Сжатый воздух проходит через интеркуллер или радиатор.
- Шаг 4Конденсат отделяется в сепараторе или ресивере.
- Шаг 5Воздух осушается и фильтруется до нужной чистоты.
- Шаг 6Чистый воздух поступает в распределительную сеть.
3. Ключевые параметры
В таблице собраны рабочее давление, температура всасывания, степень фильтрации, перепад на фильтре, скорость воздуха в трубе и интервал замены масла. Давление и температура описывают входной режим, фильтрация — требуемое качество, перепад — сопротивление очистки, скорость — нагрузку на распределительную сеть.
Параметры читают совместно с паспортами конкретных ступеней. Более тонкая фильтрация может увеличить сопротивление, а загрязнение со временем сдвигает рабочую точку. Интервал обслуживания связывают с состоянием масла и нагрузкой. Если показания у потребителя отличаются от расчётных, проверяют весь тракт, а не только компрессор.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 8 бар | бар | инженерная практика; сверить по паспорту |
| Температура всасывания | 20 °C | °C | инженерная практика; сверить по паспорту |
| Степень фильтрации | 0.01 мкм | мкм | инженерная практика; сверить по паспорту |
| Перепад давления фильтр | 0.2 бар | бар | инженерная практика; сверить по паспорту |
| Скорость воздуха в трубе | 10 м/с | м/с | инженерная практика; сверить по паспорту |
| Интервал замены масла | 4000 м/ч | м/ч | инженерная практика; сверить по паспорту |

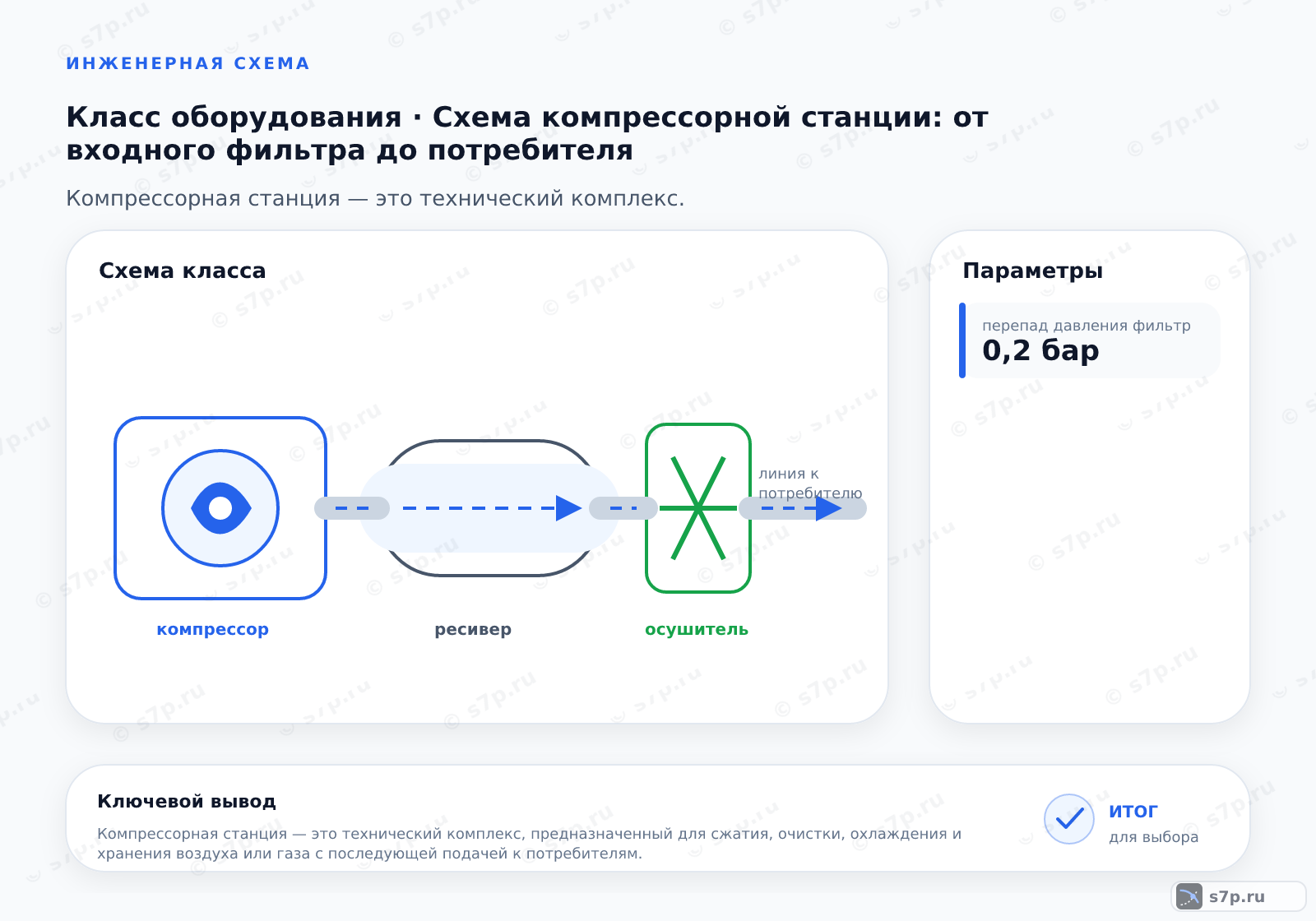

4. Схема работы
Рабочий поток начинается во входном фильтре, проходит ступень сжатия и охлаждения, затем очищается от жидкости и твёрдых частиц. После осушения воздух выходит в распределительную сеть. Ресивер в этой последовательности выполняет функцию накопления и сглаживания изменений расхода, а дренаж отводит отделённый конденсат.
При чтении изображения проверяют направление стрелок, взаимное расположение фильтров и доступ к нижним точкам. Ошибка в порядке элементов может оставить компрессор рабочим, но ухудшить качество воздуха или перегрузить фильтр. Схему сверяют с фактическими трубами, арматурой, датчиками давления и точками отбора.
5. Виды и разновидности
Винтовой компрессор с частотным регулятором меняет производительность вслед за нагрузкой. Поршневой компрессор с воздушным охлаждением строят по иной логике обслуживания и отвода тепла. Рефрижераторный осушитель снижает влагу охлаждением, а адсорбционный работает за счёт поглощения влаги и требует отдельного режима регенерации.
Вариант станции выбирают по расходу, давлению, качеству воздуха, графику потребления и условиям помещения. Тип компрессора нельзя отделять от осушителя и фильтрации: у одинакового потребителя различная подготовка создаёт разное сопротивление и обслуживание. В схеме заранее предусматривают дренаж, доступ к фильтрам и контрольные точки.
| Значение | Источник |
|---|---|
| Винтовой компрессор с частотным регулятором скорости | инженерная практика; сверить по паспорту |
| Поршневой компрессор с воздушным охлаждением | инженерная практика; сверить по паспорту |
| Рефрижераторный осушитель с автоматическим дренажем | инженерная практика; сверить по паспорту |
| Адсорбционный осушитель с регенерацией при атмосферном давлении | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Ресивер сглаживает колебания между подачей компрессора и расходом потребителей, поэтому автоматика получает более устойчивый сигнал давления. Это не отменяет расчёт производительности: при длительном превышении расхода накопленный объём исчерпывается. Состояние ресивера, арматуры и дренажа влияет на доступный режим всей станции.
Согласованная схема также определяет качество воздуха на выходе. Если конденсат не отделяется или фильтр установлен не в том месте, в сеть попадают влага и загрязнения. При изменении давления проверяют ступени до точки отбора, измеряют перепады и отделяют проблему накопления от неисправности компрессора.
7. Частые ошибки и на что смотреть
Компрессор не запускают без предусмотренного входного фильтра: пыль ускоряет износ рабочих поверхностей. Перегрев оценивают по паспорту конкретной машины и состоянию масла, не заменяя измерение общим порогом. При каждом осмотре проверяют охлаждение, сепаратор, ресивер, осушитель и фильтры как одну последовательность.
Дренажные точки не оставляют без контроля: накопившийся конденсат переносится в сеть, вызывает коррозию и может вывести из строя подготовку воздуха. Также проверяют перепад на фильтрах, направление потока, герметичность соединений и скорость воздуха в трубе. Любое отклонение сопоставляют с фактической схемой и паспортными ограничениями.
Частые вопросы
В каком порядке размещают узлы подготовки воздуха?
Поток обычно проходит входной фильтр, компрессор, охладитель, сепаратор или ресивер, осушитель и последующие фильтры перед распределительной сетью. Точный порядок зависит от качества воздуха и паспортов оборудования. Проверяют направление движения, места слива конденсата и доступ к обслуживанию. Если фильтр или осушитель стоит не в своей части тракта, растёт сопротивление и ухудшается качество воздуха у потребителя.
Зачем нужен ресивер в составе станции?
Ресивер накапливает сжатый воздух и сглаживает изменения между подачей компрессора и расходом потребителей. Он не заменяет производительность машины при длительном дефиците подачи. При выборе и эксплуатации проверяют давление, состояние стенок, арматуру и дренаж. Если конденсат не удаляется, он попадает в сеть и ускоряет коррозию, поэтому нижнюю точку включают в схему обслуживания.
Почему после фильтра падает давление?
Перепад создают сопротивление чистого фильтра, его загрязнение, слишком малый проход или расход, превышающий рабочую область элемента. Измеряют давление до и после фильтра при одном режиме, затем осматривают корпус, картридж и соединения. Если перепад возник после изменения качества воздуха, проверяют также осушитель и сепаратор. Увеличивать давление компрессора вместо устранения причины нельзя.
Чем рефрижераторный осушитель отличается от адсорбционного?
Рефрижераторный осушитель снижает влагу охлаждением потока и удалением образовавшегося конденсата. Адсорбционный удерживает влагу в поглощающем материале и требует режима регенерации. Выбор связывают с требуемым качеством воздуха, расходом, температурой и допустимым сопротивлением. В обоих случаях проверяют дренаж, фильтрацию и паспортные условия, потому что один осушитель не компенсирует ошибку всей схемы.
Как найти место, где в станции образуется конденсат?
Отслеживают путь воздуха после сжатия и охлаждения, проверяют сепаратор, ресивер, нижние точки и работу дренажа. Если жидкость появляется дальше по сети, смотрят состояние осушителя и фильтров. Измерения температуры и давления связывают с фактической нагрузкой. Слив выполняют только через предусмотренную арматуру, а не разборкой соединения на работающей линии.
Что проверить после изменения схемы станции?
Проверяют направление потока, герметичность, работу защит, давление до и после фильтров, температуру после охлаждения и удаление конденсата. Затем сопоставляют качество воздуха у потребителя с назначением осушителя и фильтрации. Любой новый участок меняет сопротивление сети, поэтому рабочую точку компрессора и показания автоматики оценивают заново при устойчивом потреблении.
