Ресивер сжатого воздуха служит для накопления рабочего тела, сглаживания пульсаций давления от компрессора, конденсации влаги и снижения частоты пусков компрессионного оборудования. Улучшение качества воздуха за счет осаждения влаги и масла.
данные обновлены 2026-10-21 ·
1. Что такое ресивер сжатого воздуха
Ресивер принимает сжатый воздух между компрессором и потребителем, сглаживает пульсации и отделяет часть влаги и масла. Запас среды в корпусе позволяет пережить изменение отбора без мгновенной реакции компрессора. Поэтому ресивер рассматривают как сосуд, трубопроводный узел и элемент подготовки воздуха, а не как изолированную ёмкость.
При выборе проверяют совместимость с производительностью компрессора, рабочим давлением, качеством воздуха и способом слива конденсата. Место установки должно обеспечивать осмотр корпуса, манометра, предохранительного клапана и соединений. Доступ к дренажу сохраняют при любой ориентации сосуда.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Воздух поступает в корпус, где скорость потока снижается и влага с маслом оседают, после чего поток выходит к сети. Манометр показывает состояние внутри, предохранительный клапан ограничивает опасный рост давления, а сливной кран удаляет конденсат. Обратные клапаны и арматура определяют направление и возможность безопасного обслуживания.
Перед осмотром отключают компрессор и сбрасывают давление через слив. Корпус проверяют на коррозию, вмятины и следы утечки, а соединения и манометр — на герметичность и целостность. Работоспособность предохранительного клапана проверяют по инструкции, не заменяя испытание случайным вмешательством в его настройку.
- Шаг 1Отключите компрессор от электросети и сбросьте давление из ресивера через сливной кран.
- Шаг 2Осмотрите корпус на наличие коррозии, вмятин и следов утечки воздуха.
- Шаг 3Проверьте работоспособность предохранительного клапана, вручную потянув за рычаг.
- Шаг 4Убедитесь в герметичности соединений и целостности манометра.
- Шаг 5Запустите компрессор и проверьте давление по манометру при работе.
3. Ключевые параметры
Для выбора учитывают рабочее давление ресивера, температуру окружающей среды, минимальный объём, связанный с производительностью, и толщину стенки корпуса. Значения относятся к конкретным источникам, поэтому их не переносят на другой сосуд без проверки паспорта, материала, условий установки и требований к эксплуатации.
Параметры читают в связке: давление определяет нагрузку на корпус и арматуру, температура влияет на условия работы, объём — на сглаживание отбора, а стенка — на состояние сосуда. При осмотре фактические показания манометра и состояние корпуса сопоставляют с паспортными ограничениями и документацией узла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление ресивера | 10 бар | бар | ГОСТ Р 56969-2016 |
| Температура окружающей среды | 40 °C | °C | СП 12.13130 |
| Минимальный объем ресивера | 500 л/мин | л/мин | инженерная практика |
| Толщина стенки корпуса | 4 мм | мм | инженерная практика; паспортные данные |
4. Схема работы

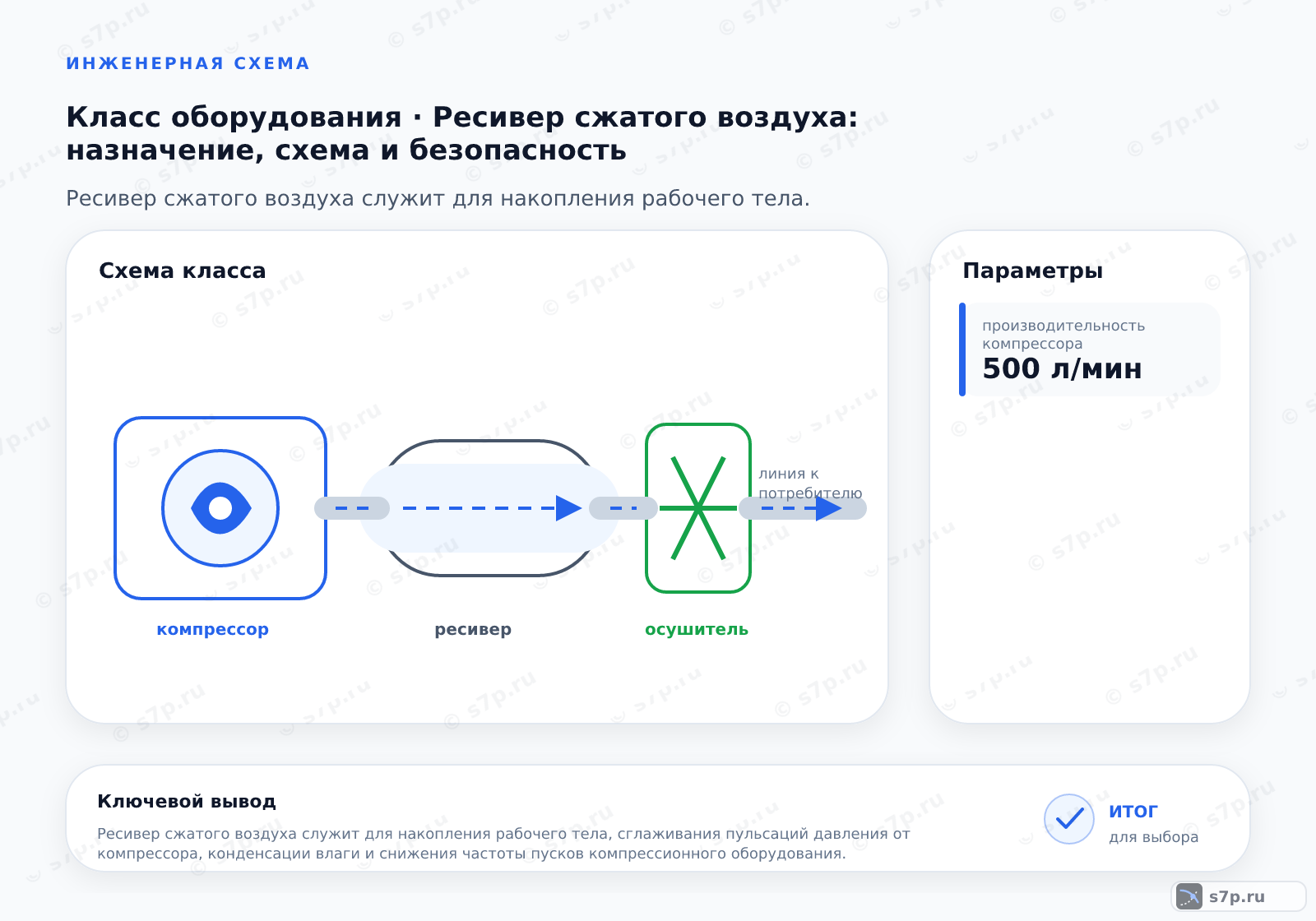

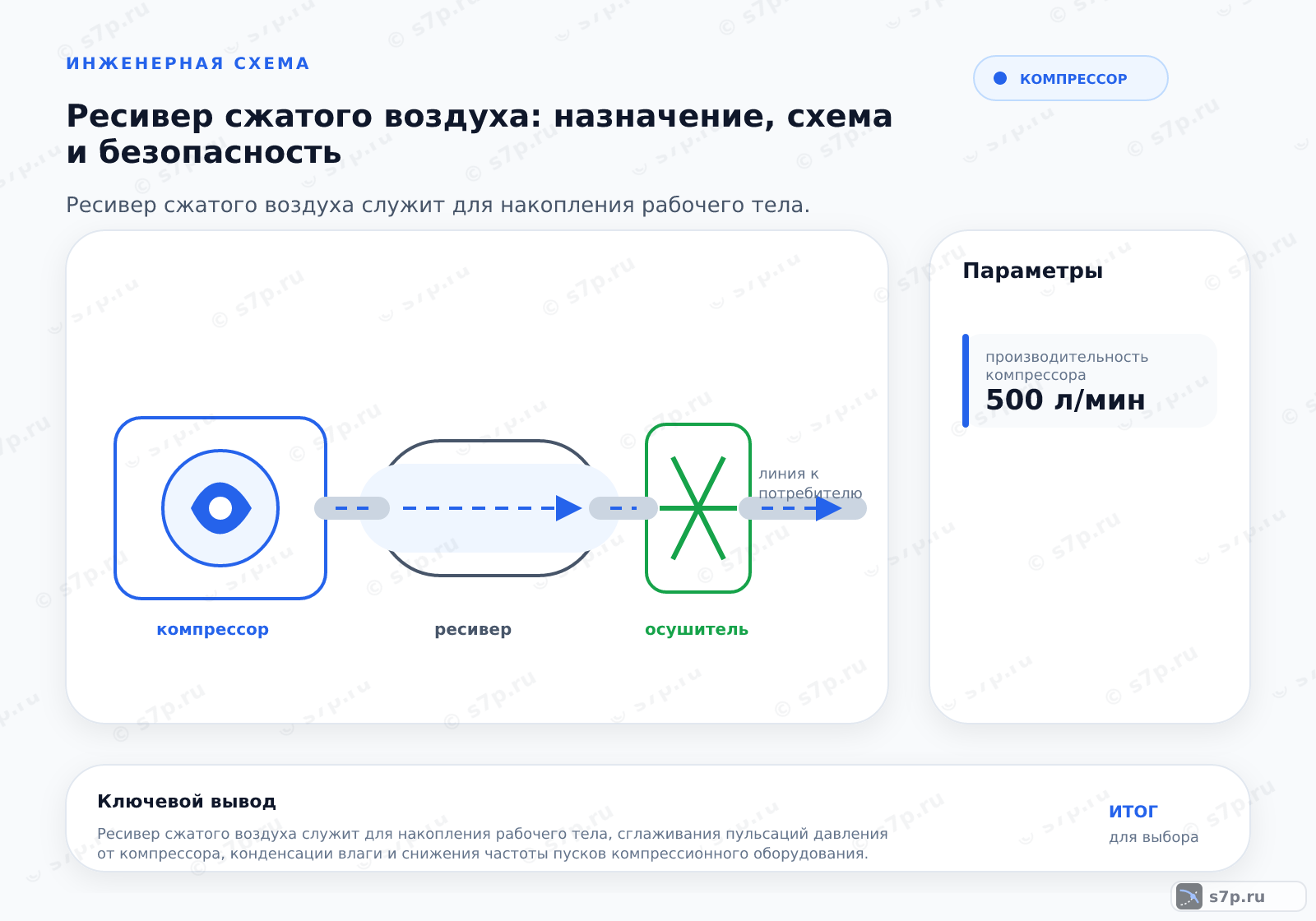

В рабочей схеме компрессор подаёт воздух в ресивер, внутри которого поток успокаивается и конденсат отделяется от газа. Воздух выходит через верхнюю или предусмотренную линию к фильтрам и потребителям, а жидкость удаляется через нижний слив. Предохранительный клапан и манометр остаются доступными для контроля.
После запуска наблюдают давление по манометру и проверяют, нет ли утечек на соединениях. Дренаж обслуживают при снятом или безопасно сброшенном давлении согласно принятой процедуре. Если вода продолжает попадать в сеть, ищут неисправность слива, неправильное направление потока или недостаточную подготовку воздуха выше по схеме.
5. Виды и разновидности
Вертикальный ресивер экономит площадь и обычно имеет нижнее расположение кранов; горизонтальный занимает иную монтажную зону и выводит арматуру сбоку; автоматический дренажный клапан уменьшает зависимость от ручного слива. Ориентация корпуса не отменяет требований к опоре, осмотру и отводу конденсата.
Сравнение исполнений ведут по месту установки, доступу к клапану, маршруту трубопровода и условиям обслуживания. Автоматический дренаж проверяют на корректный отвод и отсутствие постоянного сброса воздуха. Для любого типа контролируют коррозию, давление, манометр и состояние предохранительной арматуры.
| Значение | Источник |
|---|---|
| Вертикальный ресивер с нижним расположением кранов | инженерная практика |
| Горизонтальный ресивер с боковым расположением кранов | инженерная практика |
| Ресивер с автоматическим дренажным клапаном | инженерная практика |
6. Частые ошибки и на что смотреть
Рабочее давление не выводят за пределы паспорта ресивера и применимых требований, а сосуд с неисправным предохранительным клапаном не оставляют в эксплуатации. Конденсат удаляют по принятому графику, поскольку его накопление ускоряет коррозию и перенос жидкости в сеть. Корпус не ремонтируют сваркой под давлением.
При появлении коррозии, вмятины, течи, повреждения манометра или необычного шума ресивер выводят из рабочего режима для осмотра. Перед вмешательством отключают компрессор и сбрасывают давление. После обслуживания проверяют соединения, дренаж, клапан и показания манометра, затем фиксируют результат в журнале.
Частые вопросы
Как выбрать ресивер для конкретного компрессора?
Сопоставляют производительность компрессора, характер отбора, рабочее давление, требуемое сглаживание пульсаций и допустимое накопление конденсата. Затем проверяют паспорт сосуда, предохранительный клапан, манометр, дренаж, опору и место установки. Объём не выбирают по одному показателю: он должен соответствовать всей схеме компрессор, сеть, фильтры и потребитель.
Как ресивер влияет на давление и качество воздуха?
Сосуд сглаживает пульсации подачи и принимает кратковременный отбор, поэтому давление в сети меняется плавнее. При охлаждении воздуха в корпусе часть влаги и масла отделяется и собирается внизу, после чего удаляется дренажом. Ресивер не заменяет фильтрацию и осушение: если слив неисправен, накопившаяся жидкость может попасть в пневмосеть.
Что выбрать для ограниченного места: вертикальный или горизонтальный сосуд?
Вертикальный вариант обычно требует меньшей площади и имеет нижнее расположение кранов, горизонтальный занимает иную монтажную зону и выводит арматуру сбоку. Сравнивают высоту, опору, маршрут труб, доступ к манометру, клапану и дренажу. Ориентация не меняет требований к давлению, осмотру корпуса, коррозии и безопасному обслуживанию.
Какие проверки проводить перед эксплуатацией ресивера?
Осматривают корпус на коррозию, вмятины и следы утечки, проверяют герметичность соединений, целостность манометра и работоспособность предохранительного клапана. Убеждаются, что дренаж доступен и сливной путь не перекрыт. Давление сопоставляют с паспортом и применимыми требованиями. После запуска наблюдают показания манометра и поведение соединений под рабочей нагрузкой.
Почему в ресивере быстро накапливается конденсат?
Проверяют влажность входящего воздуха, охлаждение корпуса, состояние дренажного клапана и график слива. При неисправном автоматическом дренаже вода остаётся внутри и может перейти в сеть. Также смотрят на фильтры, доохладитель и режим компрессора. После восстановления слива удаляют накопившийся конденсат безопасным способом и контролируют состояние металла.
Что делать при коррозии, вмятине или неисправном клапане?
Сосуд выводят из эксплуатации по безопасной процедуре, отключают компрессор и сбрасывают давление. Повреждение корпуса, коррозию и неисправность предохранительного клапана не устраняют сваркой или регулировкой под давлением. Нужен осмотр по паспорту и требованиям для сосуда, после которого принимают решение о ремонте или замене. До подтверждения исправности ресивер не возвращают в рабочую схему.
