Рефрижераторный осушитель охлаждает сжатый воздух до температуры около 2–3 °C, заставляя влагу конденсироваться и отделяться, что обеспечивает стабильную точку росы под давлением в диапазоне 2–10 °C. Снижение влажности предотвращает коррозию трубопроводов и пневмоинструмента.
данные обновлены 2026-10-21 ·
1. Что такое рефрижераторный осушитель
Рефрижераторный осушитель удаляет часть влаги из сжатого воздуха охлаждением. Влажный поток проходит через теплообменник и испаритель, вода переходит в конденсат, а затем отводится дренажом. После отделения влаги воздух направляется дальше в пневмосеть с контролируемой точкой росы под давлением.
Такой аппарат работает как звено подготовки воздуха, поэтому его оценивают вместе с компрессором, фильтрами, дренажом и потребителем. Коррозия трубопроводов и сбои пневмоинструмента могут быть связаны не только с самим осушителем, но и с неправильной температурой входа, перегрузкой или неработающим отводом конденсата.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Входящий воздух сначала отдаёт тепло осушенному потоку в теплообменнике, затем охлаждается хладагентом в испарителе. Влага конденсируется на холодных поверхностях и собирается в поддоне. Осушенный воздух проходит через теплообменник навстречу входящему потоку, после чего дренажный клапан удаляет накопившийся конденсат.
При пуске проверяют направление потоков, свободный проход воздуха, состояние теплообменных поверхностей и работу дренажа. Электронный или поплавковый клапан должен отводить воду без постоянного сброса воздуха. Наблюдение за давлением и точкой росы помогает отличить нарушение холодильного цикла от засора фильтра или неисправности дренажа.
- Шаг 1Входящий влажный воздух проходит через теплообменник, где частично охлаждается осушенным воздухом.
- Шаг 2В испарителе воздух охлаждается хладагентом до температуры около нескольких градусов выше 0 °C.
- Шаг 3Вода конденсируется на стенках теплообменника и капает в дренажный поддон.
- Шаг 4Холодный сухой воздух снова проходит через теплообменник, охлаждая входящий поток.
- Шаг 5Конденсат автоматически удаляется через электронный или поплавковый дренажный клапан.
3. Ключевые параметры
При контроле учитывают точку росы, температуру входа, рабочее давление, перепад на фильтре и температуру окружающей среды. Эти величины связаны: перегретый или перегруженный входной поток меняет работу холодильного контура, а загрязнённый фильтр увеличивает сопротивление. Паспорт осушителя проверяют по каждому параметру, а не только по давлению.
При измерении фиксируют условия окружающей среды, состояние дренажа и загрузку пневмосети. Точку росы оценивают после установления режима, чтобы кратковременный пуск не маскировал проблему. Если давление на фильтре растёт, сначала проверяют фильтрующий элемент и поток, затем делают вывод о состоянии осушителя.

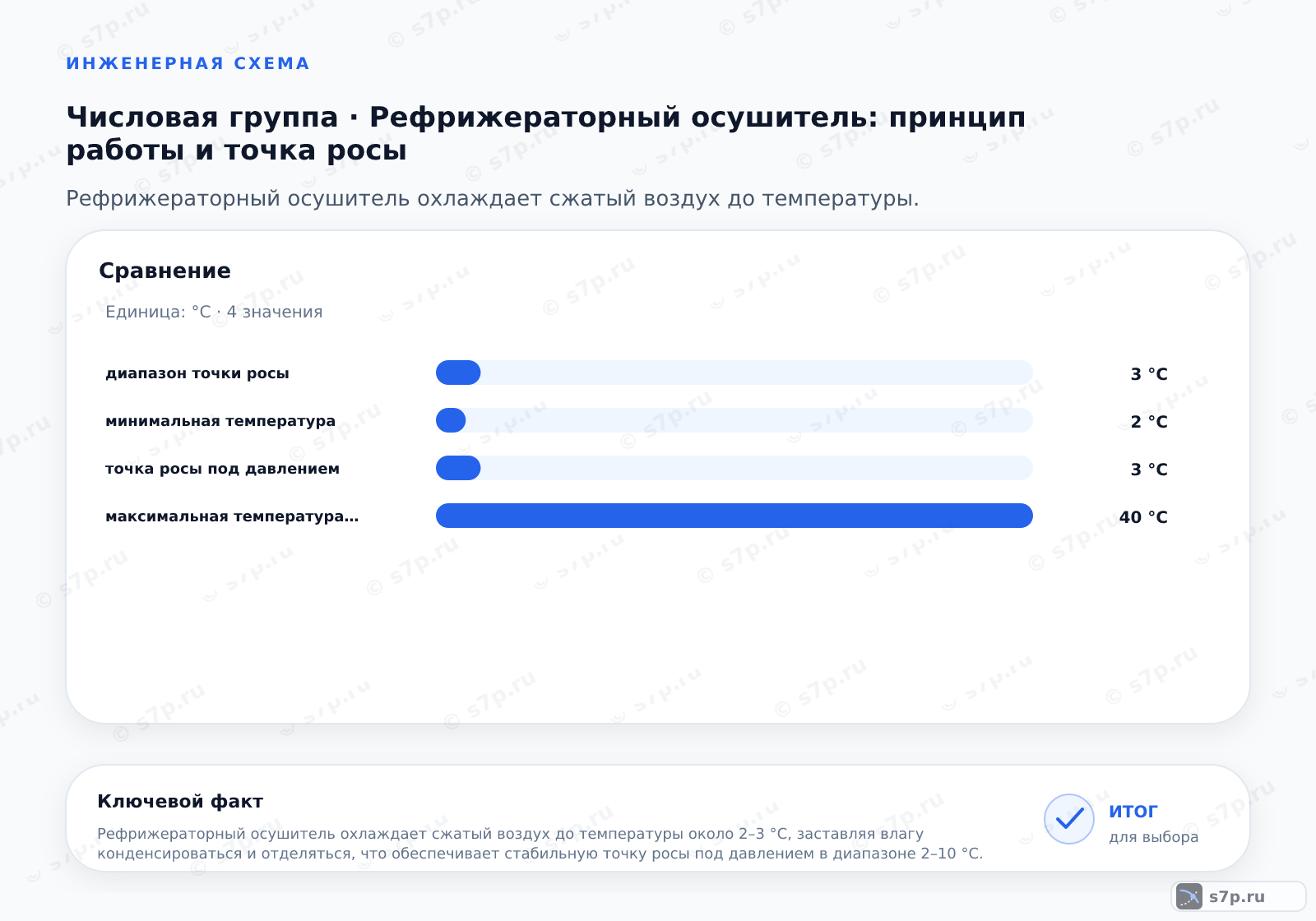

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон точки росы | 3 °C | °C | инженерная практика; паспорт рефрижераторного осушителя |
| Максимальная температура входа | 40 °C | °C | инженерная практика; паспорт рефрижераторного осушителя |
| Рабочее давление | 10 бар | бар | инженерная практика; паспорт рефрижераторного осушителя |
| Перепад давления на фильтре | 0.5 бар | бар | инженерная практика; руководство по эксплуатации |
| Температура окружающей среды | 20 °C | °C | инженерная практика; стандартные условия испытаний |

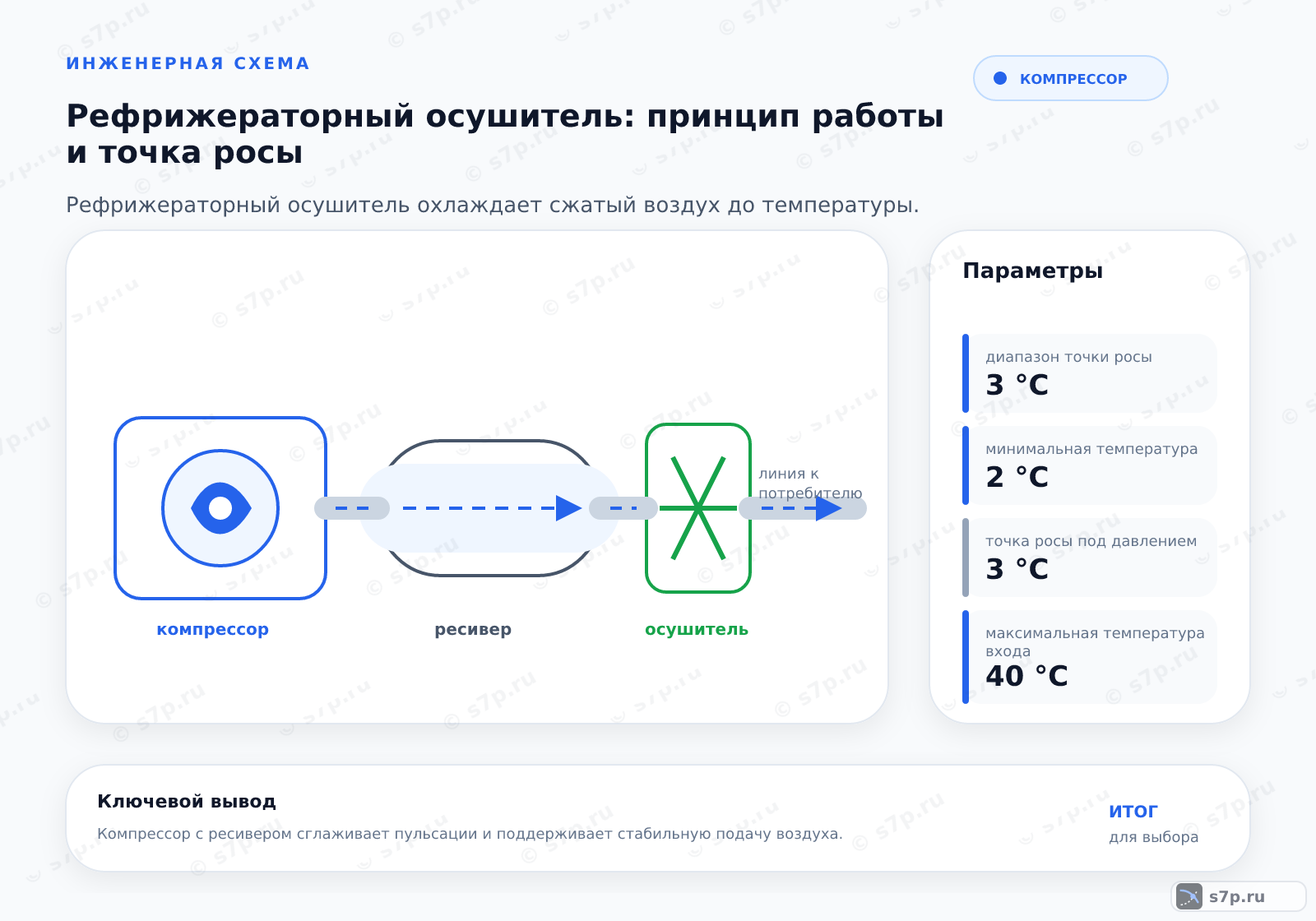

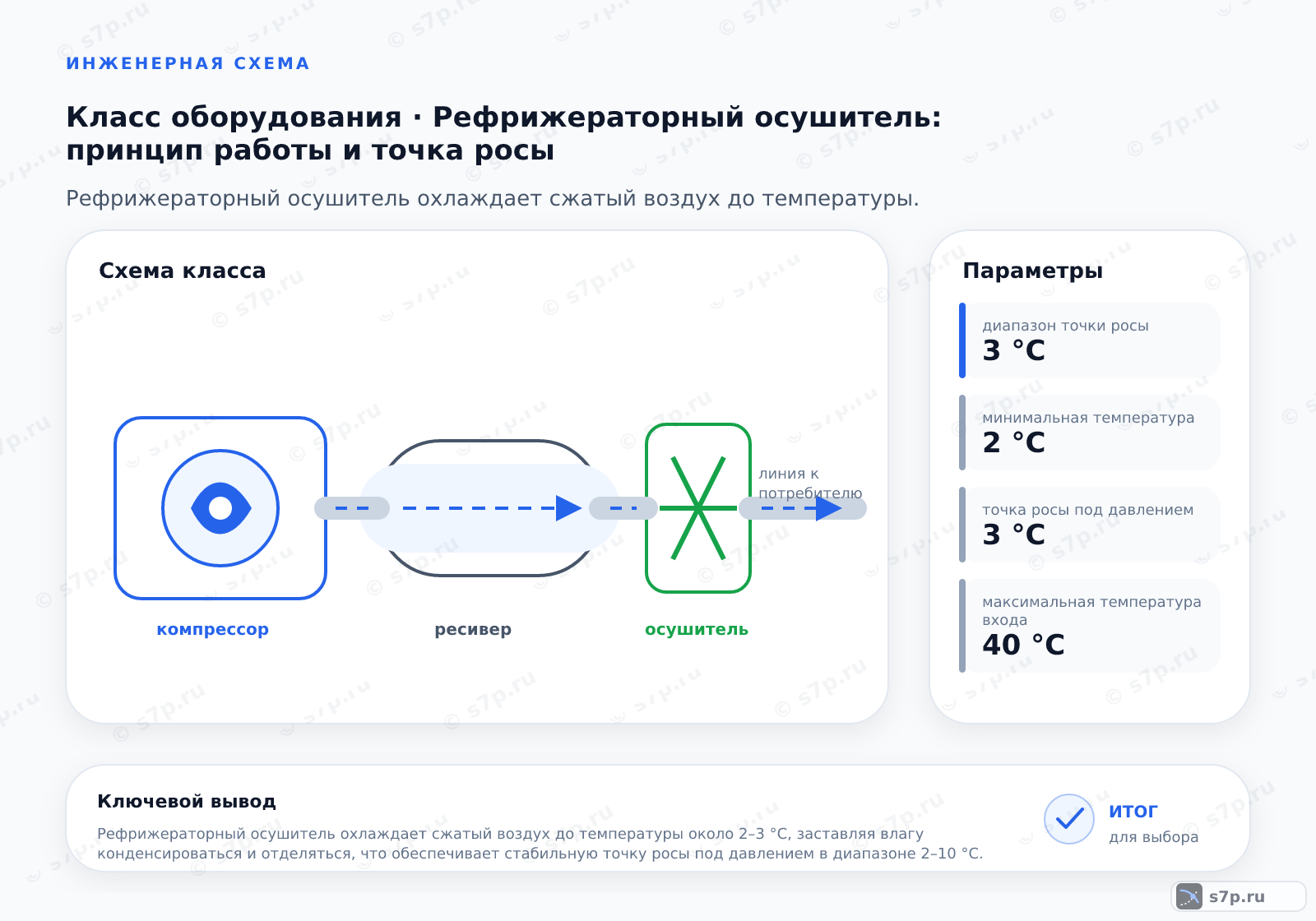

4. Схема работы
В рабочей схеме влажный воздух проходит через предварительный теплообмен, холодильный контур и зону отделения конденсата. Затем сухой поток отдаёт холод входящему воздуху, а вода уходит через дренаж. Каждый участок влияет на итоговую точку росы, поэтому неисправность одного звена отражается на выходном воздухе.
Контрольные точки размещают до осушителя, после теплообменника и на выходе в сеть. Сопоставление показаний показывает, где появляется избыточная влага или перепад давления. При осмотре не перекрывают вентиляцию и не обходят защиту холодильного агрегата, поскольку схема рассчитана на совместную работу теплообменника, хладагента и дренажа.
5. Виды и разновидности
Исполнение с воздушным охлаждением отводит тепло через поток окружающего воздуха, а вариант с водяным конденсатором требует контроля водяного контура. Модель с низким перепадом давления выбирают при ограничениях со стороны сети. Для всех вариантов проверяют совместимость с входной температурой, рабочим давлением и качеством воздуха.
При сравнении смотрят на доступ к теплообменнику, фильтру и дренажу, а также на условия отвода тепла. Различие способа охлаждения меняет требования к монтажу и обслуживанию. Название исполнения не гарантирует пригодность: решение подтверждают паспортом, схемой подключения и фактическим режимом сети.
| Значение | Источник |
|---|---|
| модель с воздушным охлаждением конденсатора | инженерная практика; классификация осушителей |
| модель с водяным охлаждением конденсатора | инженерная практика; классификация осушителей |
| модель с низким перепадом давления | инженерная практика; классификация осушителей |
6. На что влияет и зачем нужно
Контролируемая точка росы уменьшает перенос жидкой влаги в трубопровод и помогает поддерживать повторяемый режим окраски и пневматического оборудования. Для оценки результата наблюдают не только выходной воздух, но и состояние дренажа, фильтра и участков сети, где конденсат может накапливаться.
Теплообмен между входящим и осушенным воздухом используется для согласования потоков и уменьшения нагрузки на холодильную часть. Если температура или давление выходят из рабочего диапазона, проверяют чистоту теплообменника, вентилятор либо водяной контур и работу автоматики. Вывод делают по измерениям, а не по отсутствию видимой воды.
7. Частые ошибки и на что смотреть
Следят за входной температурой, чтобы не перегружать холодильный контур, и не допускают замерзания конденсата в теплообменнике. Неработающий дренаж возвращает воду в пневмосистему, поэтому его состояние проверяют вместе с фильтром и защитой аппарата.
Перегрев входного воздуха, загрязнение теплообменника, отсутствие вентиляции и неисправный дренаж нарушают работу осушителя. Замерзание конденсата ограничивает проход и может повредить теплообменную часть. При росте влажности в сети сначала проверяют входные условия и отвод воды, затем холодильный контур и датчики.
Не перекрывают дренаж, не направляют конденсат обратно в сеть и не обходят защиту при поиске причины. После очистки или ремонта проверяют свободный поток, отсутствие утечек хладагента, температуру и точку росы. Результат фиксируют после выхода аппарата на устойчивый режим и сопоставляют с паспортом.
Частые вопросы
Как подобрать осушитель по входному потоку?
Сопоставляют входную температуру, рабочее давление, расход воздуха, условия окружающей среды и требуемую точку росы с паспортом аппарата. Отдельно проверяют перепад на фильтре и способ отвода конденсата. Если входной воздух горячее или влажнее расчётного режима, производительность холодильного контура меняется. Подбор подтверждают по всей схеме подготовки воздуха, а не по одному присоединению.
Почему после осушителя в пневмосети появляется вода?
Проверяют работу дренажного клапана, поддон, фильтр, направление потока и фактическую точку росы. Вода может поступать из-за перегруженного входа, загрязнённого теплообменника, неисправности холодильного контура или участка сети, где воздух снова охлаждается. Неработающий дренаж возвращает конденсат в поток. После устранения причины наблюдают выходной воздух на устойчивом режиме.
Чем отличается воздушное охлаждение от водяного?
При воздушном охлаждении тепло отводится потоком окружающего воздуха, поэтому проверяют вентиляцию, чистоту теплообменника и температуру помещения. Водяное исполнение зависит от состояния водяного контура, расхода и отвода тепла. Оба варианта требуют контроля входной температуры, давления, дренажа и защиты. Выбор делают по условиям монтажа и паспорту, а не по удобству подключения.
Как понять, что фильтр создаёт лишний перепад давления?
Сравнивают давление до и после фильтра при известном расходе и устойчивом режиме. Рост перепада связывают с загрязнением элемента, избыточным потоком или ошибкой монтажа. Одновременно проверяют, не маскирует ли проблему клапан дренажа или изменение температуры входа. После очистки либо замены фильтра повторяют измерение и сопоставляют результат с паспортным ограничением.
Когда опасно продолжать работу при обмерзании теплообменника?
Обмерзание ограничивает проход воздуха и может повредить теплообменную часть, поэтому аппарат переводят в безопасное состояние и ищут причину. Проверяют входные условия, работу холодильного контура, вентиляцию, дренаж и датчики. Лёд не удаляют ударом и не обходят защиту. После восстановления проверяют отсутствие повреждений, свободный поток и точку росы.
Что проверять при нестабильной точке росы?
Начинают с калибровки измерителя и условий отбора пробы, затем проверяют температуру и давление входа, состояние теплообменника, дренаж и фильтр. Скачки могут возникать при переменном расходе или неправильной работе вентилятора и водяного контура. Показания фиксируют до и после вмешательства. Вывод о холодильной неисправности делают после исключения проблем сети.
