Реальный режим работы компрессора определяется не только его паспортными характеристиками, но и гидравлическим сопротивлением сети, настройками регулятора и потребностью потребителя, что формирует единую рабочую точку пересечения кривой компрессора и характеристики сети. Рабочая точка компрессора — это состояние системы, при котором давление, создаваемое компрессором, точно уравновешивает гидравлическое сопротивление трубопроводной сети при определенном объемном или массовом расходе рабочей среды. Оптимизация рабочей точки снижает энергопотребление.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

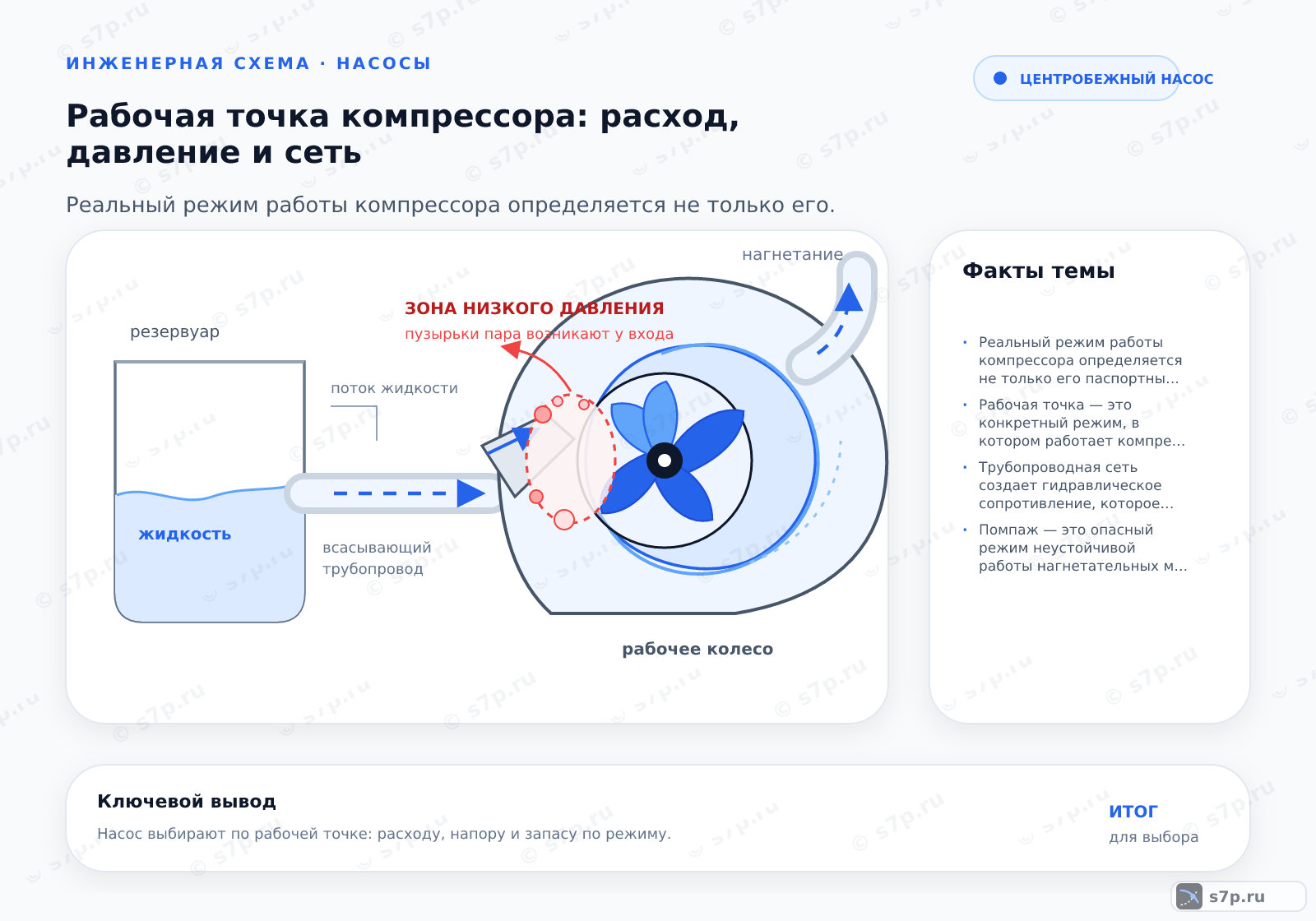

1. Что такое рабочая точка компрессора
Рабочая точка показывает, как выбранный компрессор реально взаимодействует с сетью. Она возникает там, где характеристика машины встречается с сопротивлением трубопровода и потребностью оборудования. Поэтому паспортная производительность сама по себе не описывает режим: на него влияют длина и конфигурация сети, арматура, регулятор и фактический отбор воздуха.
Для чтения режима фиксируют давление и расход у компрессора и у потребителя, затем сопоставляют их с характеристиками машины и сети. Изменение открытых участков, фильтров или управляющих настроек смещает точку. Проверка нужна при пуске, после реконструкции и при появлении вибрации, перегрузки или нестабильного давления.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Построение рабочей точки начинают с описания потребителя и расчёта сопротивления трубопровода. Полученную характеристику сети представляют как зависимость давления от расхода, затем накладывают характеристику компрессора. Пересечение кривых используют для анализа фактического режима, а не как замену измерениям на действующей установке.
После расчётной проверки смотрят, попадает ли режим в устойчивую область без помпажа и перегрузки двигателя. Регулятор или частотный привод настраивают только после проверки датчиков, фильтров, арматуры и герметичности. Изменение команды оценивают по реакции давления, расхода, температуры и тока двигателя.
- Шаг 1Определить требуемый расход и давление потребителя.
- Шаг 2Рассчитать гидравлическое сопротивление трубопроводной сети.
- Шаг 3Построить кривую характеристики сети в координатах давление-расход.
- Шаг 4Наложить на график кривую производительности выбранного компрессора.
- Шаг 5Найти точку пересечения кривых как рабочую точку системы.
- Шаг 6Проверить попадание точки в зону безопасной работы (без помпажа).
- Шаг 7Настроить регуляторы или частотный привод для стабилизации режима.
3. Ключевые параметры
Для оценки режима учитывают расход, рабочее давление, частоту вращения, мощность двигателя, коэффициент полезного действия и температуру всасывания. Эти параметры читают совместно: расход и давление описывают потребность, частота и мощность ограничивают работу привода, а температура влияет на входное состояние воздуха и расчётную производительность.
При проверке не подменяют рабочую точку номинальным значением из паспорта. Измерения сверяют с допустимой зоной машины, состоянием фильтров и сопротивлением сети. Если условия испытания отличаются от паспортных, фиксируют это в записи и не переносят результат на другой режим без пересчёта.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход | 1000 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Рабочее давление | 0.8 МПа | МПа | инженерная практика; сверить по паспорту |
| Частота вращения | 3000 об/мин | об/мин | инженерная практика; сверить по паспорту |
| Мощность двигателя | 75 кВт | кВт | инженерная практика; сверить по паспорту |
| КПД компрессора | 82 % | % | инженерная практика; сверить по паспорту |
| Температура всасывания | 20 °C | °C | инженерная практика; сверить по паспорту |

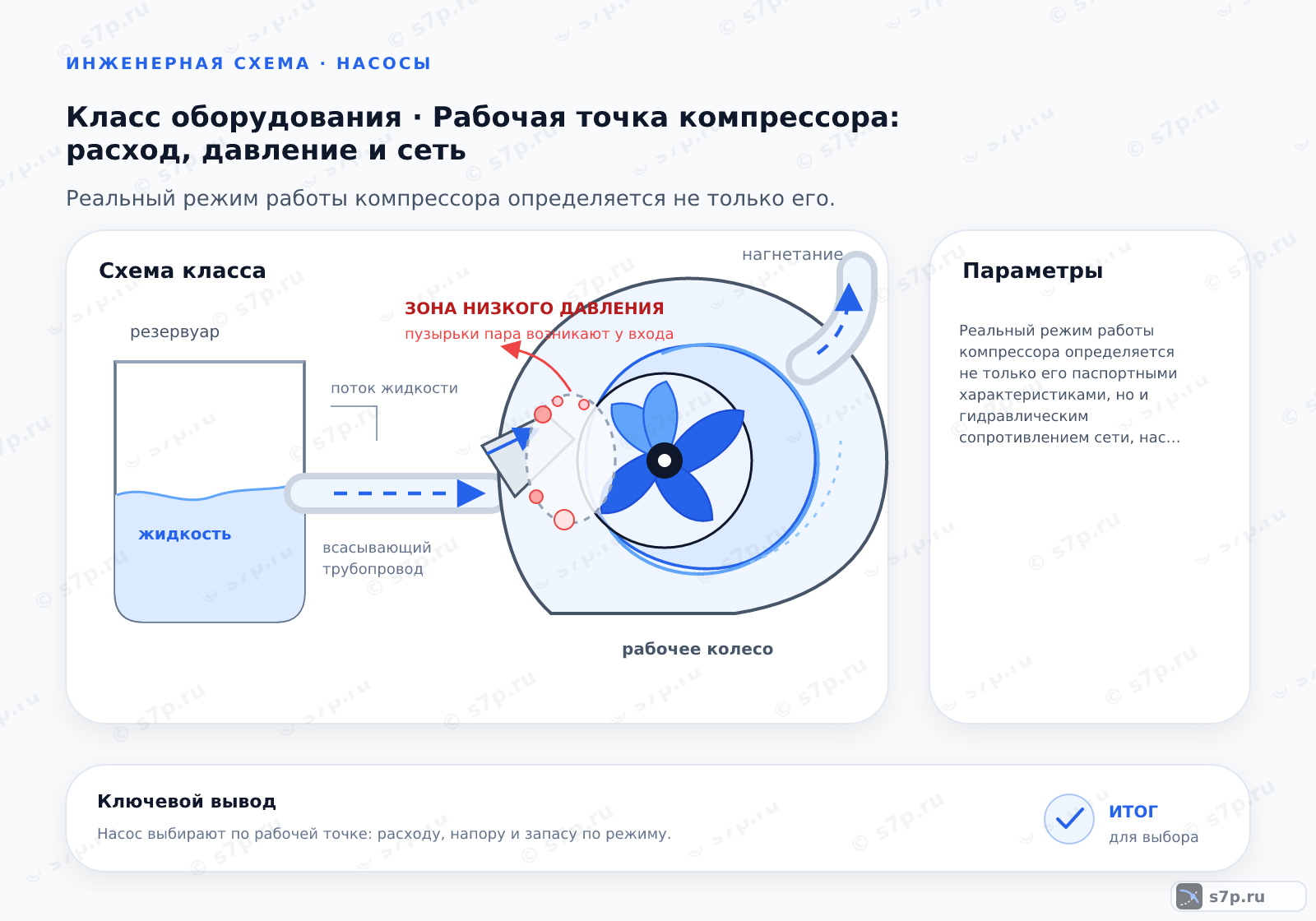

4. Схема работы
В схеме компрессор создаёт перепад давления, сеть потребляет его на преодоление сопротивления, а потребитель задаёт требуемый расход. При увеличении сопротивления кривая сети смещает пересечение в сторону другого режима; при изменении отбора меняется требование к потоку. Регулятор воздействует на этот баланс через подачу или частоту вращения.
Диаграмму читают вместе с точками измерения и состоянием арматуры. Если фактические показания не совпадают с графиком, проверяют единицы, датчики, фильтры и наличие утечек. Схема помогает выбрать место контроля, но не отменяет проверки помпажа, перегрева и электрической нагрузки.
5. Виды и разновидности
Винтовой компрессор даёт плавную подачу и допускает широкий диапазон регулирования; поршневой создаёт пульсирующий поток и применяется при иных требованиях к давлению; центробежный работает с большим расходом и чувствителен к помпажу. Для каждого типа рабочую область читают по собственной характеристике машины.
Сравнивая типы, учитывают не только расход и давление, но и динамику нагрузки, способ регулирования, состояние подшипников, уплотнений и системы охлаждения. Одинаковое положение рабочей точки на схеме не означает одинаковой реакции оборудования. Проверку проводят по паспорту и фактическим измерениям выбранного компрессора.
| Значение | Источник |
|---|---|
| Винтовой компрессор: высокая надежность, плавная подача, широкий диапазон регулирования. | справочник машин |
| Поршневой компрессор: высокое давление, пульсирующий поток, сложная регулировка. | справочник машин |
| Центробежный компрессор: большой расход, низкое давление, чувствителен к помпажу. | справочник машин |
6. На что влияет и зачем нужно
Согласованная рабочая точка уменьшает работу вне требуемого режима и упрощает контроль давления у потребителя. Стабильность процесса зависит от того, насколько расход, сопротивление сети и команда регулятора согласованы между собой. Помпаж сопровождается неустойчивым потоком и вибрацией, поэтому его рассматривают как опасное отклонение режима.
При оценке результата сравнивают исходные и изменённые показания расхода, давления, тока, температуры и состояния защиты. Отдельно наблюдают подшипники, уплотнения и лопаточные элементы, если они есть в конструкции. Если улучшение достигается только повышением давления, проверяют сеть и утечки, а не закрепляют такой режим без анализа.
7. Частые ошибки и на что смотреть
Ошибку часто создаёт выбор компрессора по расходу без расчёта сопротивления сети. К смещению режима также приводят забитый фильтр, прикрытая арматура, утечки, неверный сигнал датчика и изменение потребления. При помпаже появляются колебания потока и вибрация; при перегрузке двигатель достигает уставки защиты.
Диагностику начинают с фактических давления и расхода, затем проверяют фильтры, клапаны, герметичность, температуру всасывания и электрическую нагрузку. Не меняют настройки вслепую: после каждого вмешательства фиксируют реакцию системы. Если точка остаётся вне устойчивой области, пересматривают подбор или схему сети.
Частые вопросы
Как найти рабочую точку по измерениям на действующей сети?
Снимают давление и расход у компрессора и у потребителя при устойчивом режиме, проверяют единицы и состояние арматуры. Затем сопоставляют измерения с характеристикой компрессора и расчётной характеристикой сети. Пересечение показывает рабочую точку, но результат проверяют по току, температуре и сигналам защиты. Если показания противоречат графику, сначала ищут утечку, засор или ошибку датчика.
Что означает смещение точки после изменения трубопровода?
Изменение диаметра, длины, фильтра, клапана или маршрута меняет сопротивление сети. При прежней характеристике компрессора пересечение кривых переходит в другой режим, поэтому меняются давление и расход. Проверяют фактические потери, положение арматуры и состояние фильтров, затем пересчитывают характеристику сети. Настройку регулятора корректируют только после подтверждения, что монтаж выполнен без утечки.
Как сравнить винтовой, поршневой и центробежный компрессор?
Винтовой вариант рассматривают для плавной подачи и широкого регулирования, поршневой — для пульсирующего потока и иных требований к давлению, центробежный — для большого расхода при чувствительности к помпажу. Сравнивают не только графики, но и динамику нагрузки, охлаждение, обслуживание и допустимую область работы. Итог подтверждают паспортом конкретной машины и измерениями сети.
По каким признакам проверяют приближение к помпажу?
Наблюдают колебания расхода и давления, неустойчивый звук, вибрацию, нагрев и реакцию защит. Сначала проверяют фильтры, арматуру, утечки, датчики и фактическое потребление. После этого сопоставляют режим с зоной устойчивой работы компрессора. Если признаки сохраняются, уменьшают риск повторного пуска и привлекают специалиста для проверки характеристики машины и схемы сети.
Как температура всасывания влияет на оценку режима?
Температура на входе меняет состояние воздуха и расчётную производительность, поэтому одинаковый расход не всегда означает одинаковую нагрузку. Её фиксируют вместе с давлением, расходом, частотой вращения и током двигателя. При отклонении проверяют вентиляцию, фильтр и условия помещения. Переносить рабочую точку между разными входными условиями без пересчёта нельзя.
Когда нужно заново проверять рабочую точку компрессора?
Проверку повторяют после изменения трубопровода, фильтров, клапанов, регулятора, состава потребителей или режима компрессора. Поводом также служат рост температуры, вибрация, срабатывание защиты, нестабильное давление и изменение расхода. Сначала фиксируют новые измерения, затем сопоставляют их с характеристиками машины и сети. Настройки не переносят автоматически из прежней схемы.
