Утечки сжатого воздуха в сети выявляют по падению давления при изолированных потребителях и локализуют акустическим методом. Сначала фиксируют исходное давление и время, затем проходят трассу ультразвуковым детектором, подтверждают доступные дефекты мыльным раствором и оформляют ведомость с привязкой к участку. После ремонта проверку повторяют в одинаковых условиях.
данные обновлены 2026-10-21 ·
1. Коротко: Как проверить утечки сжатого воздуха в сети за несколько шагов
Проверку сети начинают с изоляции потребителей и закрытия арматуры, чтобы падение давления отражало состояние трубопроводов, соединений и дренажей. До измерения осматривают доступные участки, фиксируют исходное давление и убеждаются, что манометр исправен. Такой порядок отделяет утечку от расхода воздуха на работающий инструмент.
Акустический поиск применяют после проверки общего падения давления. Шум от негерметичного резьбового соединения, шланга, клапана или конденсатоотводчика локализуют по трассе, а найденное место отмечают для ремонта. Результат проверки оформляют ведомостью с привязкой дефекта к участку сети и последующей повторной проверкой.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Пошаговый порядок
После изоляции потребителей компрессор выводят на рабочий режим, затем останавливают и наблюдают, как меняется давление в замкнутой сети. Для расчёта используют объём трубопроводов, разницу давлений и зафиксированное время. Измерение повторяют при одинаковых исходных условиях, иначе результат смешивает утечку с изменением температуры или случайным расходом.
Когда зона потерь понятна, трассу проходят ультразвуковым детектором. На подозрительном стыке применяют мыльный раствор для визуального подтверждения, не заменяя им акустическую диагностику. После ремонта проверяют герметичность тем же способом, отмечают устранённые места и оставляют в журнале сведения о состоянии конденсатоотводчиков и уплотнений.

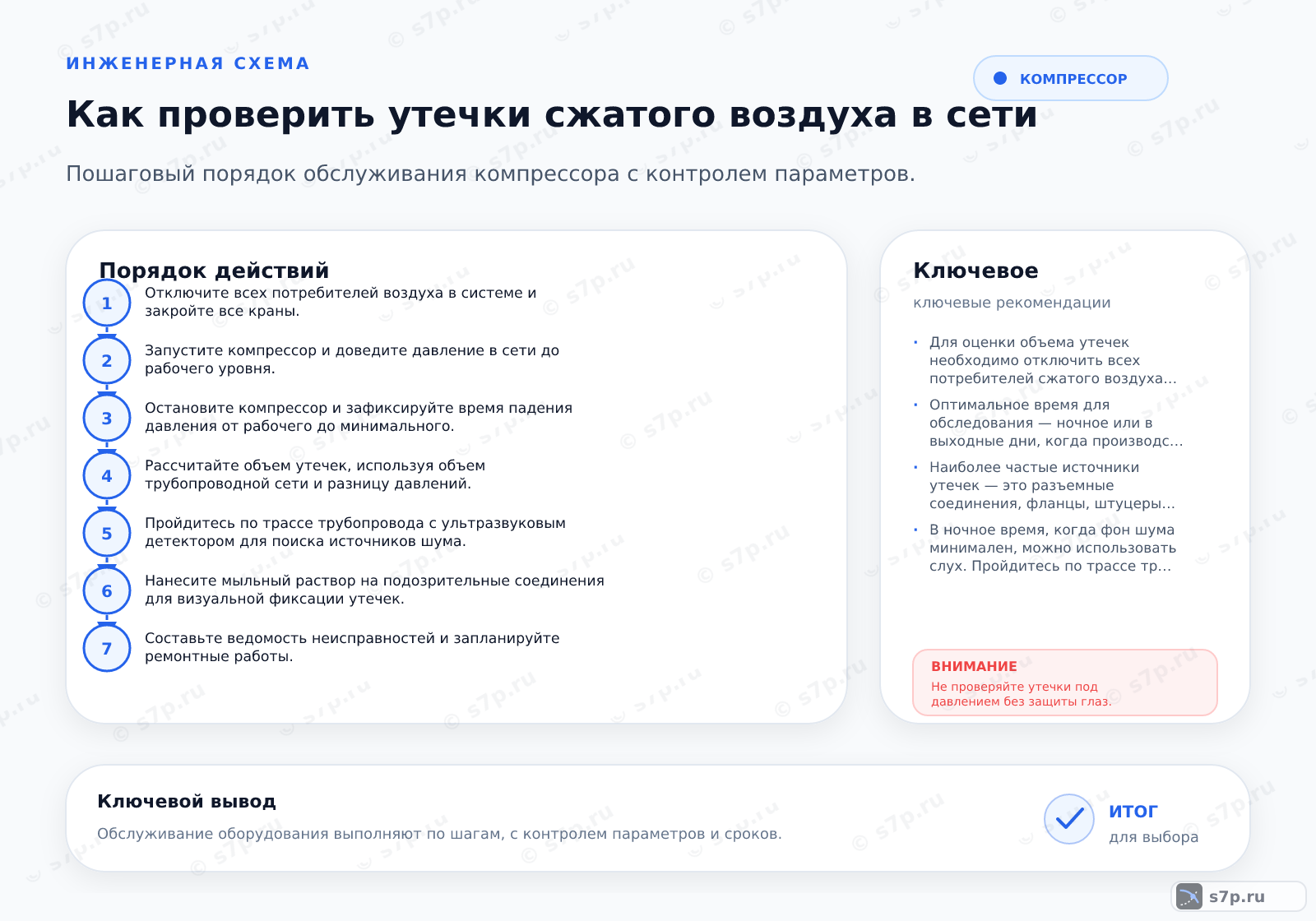

- Шаг 1Отключите всех потребителей воздуха в системе и закройте все краны.
- Шаг 2Запустите компрессор и доведите давление в сети до рабочего уровня.
- Шаг 3Остановите компрессор и зафиксируйте время падения давления от рабочего до минимального.
- Шаг 4Рассчитайте объем утечек, используя объем трубопроводной сети и разницу давлений.
- Шаг 5Пройдитесь по трассе трубопровода с ультразвуковым детектором для поиска источников шума.
- Шаг 6Нанесите мыльный раствор на подозрительные соединения для визуальной фиксации утечек.
- Шаг 7Составьте ведомость неисправностей и запланируйте ремонтные работы.
3. Симптом -> причина -> решение
Быстрое падение давления при изолированных потребителях указывает на негерметичность сети, но само по себе не показывает её место. Свист или устойчивый ультразвуковой шум сужает область поиска; пузырение раствора подтверждает выход воздуха через доступное соединение. Молчание на стыке не исключает скрытый дефект в арматуре или подземной трассе.
Если давление держится, а потери появляются при работе оборудования, проверяют шланги, быстроразъёмные соединения и запорные органы потребителей. При повторяющемся дефекте осматривают уплотнение, резьбу и опору трубопровода. Ремонт выбирают по причине: подтяжка подходит не всегда, а повреждённый элемент или уплотнение меняют с соблюдением безопасной последовательности.
4. Сроки и периодичность
Периодичность контроля связывают с состоянием сети, нагрузкой и результатами прошлых осмотров. График включает аудит сети, проверку конденсатоотводчиков, контроль уплотнений и календарный осмотр труб; его используют как рабочую основу и сопоставляют с паспортом конкретного оборудования.
Вне планового осмотра проверку проводят после монтажа, ремонта, изменения трассы или появления необычного шума. Запись должна содержать исходные условия, обнаруженные места, выполненные работы и результат повторного теста. Так можно отличить новый дефект от участка, который уже наблюдался ранее.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность аудита сети | 12 мес | мес | инженерная практика; сверить по паспорту |
| Проверка конденсатоотводчиков | 6 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 2 лет | лет | инженерная практика; сверить по паспорту |
| Календарный осмотр труб | 1 год | год | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Перед разборкой или подтяжкой соединения сеть изолируют и сбрасывают давление через предусмотренный дренаж. Работу под давлением не выполняют без защиты глаз и подходящего инструмента. Масло не используют для поиска выхода воздуха: оно загрязняет поверхность и не даёт надёжного признака негерметичности.
Нельзя перетягивать резьбу, перекрывать доступ к сливу или оставлять повреждённый шланг в работе после временной подтяжки. После восстановления соединения возвращают арматуру в рабочее положение, проверяют отсутствие утечки и только затем подключают потребителя. Обнаруженные дефекты фиксируют, чтобы повторный осмотр охватывал всю трассу.
Частые вопросы
Как отделить утечку от расхода работающего оборудования?
Сначала отключают потребителей и закрывают краны, затем выводят сеть на рабочее давление и останавливают компрессор. Если давление продолжает падать в изолированной системе, причина связана с негерметичностью либо изменением условий измерения. После этого потребителей подключают по участкам и наблюдают, где появляется расход. Такой порядок не смешивает утечку с воздухом, который забирает инструмент, клапан или линия производства.
Чем лучше локализовать свистящее соединение в сети?
Ультразвуковой детектор помогает пройти трассу и найти участок по шуму выхода воздуха. На доступном соединении подозрение подтверждают мыльным раствором: пузырение показывает место выхода, но не заменяет измерение падения давления. Метод выбирают по доступности участка, уровню фонового шума и типу дефекта. После ремонта место проверяют повторно тем же способом и фиксируют результат.
Почему давление падает, если на трассе не слышно шума?
Шум может маскироваться работой компрессора, вентиляцией или расстоянием до скрытого участка. Проверяют манометр, закрытие арматуры, дренаж, конденсатоотводчик и подземные либо закрытые соединения. Если падение наблюдается только при подключении потребителя, ищут неисправность в его шланге и быстроразъёмной арматуре. Отсутствие слышимого свиста не отменяет изоляционного теста.
Когда повторять осмотр трубопроводов и конденсатоотводчиков?
Плановые интервалы сверяют с паспортом оборудования, нагрузкой и историей дефектов. Вне графика проверку выполняют после монтажа, ремонта, изменения трассы, появления шума или роста времени работы компрессора. В журнале отмечают условия проверки, найденные места, состояние уплотнений и результат повторного контроля, чтобы следующий осмотр учитывал фактическое состояние сети.
Можно ли устранить утечку простой подтяжкой резьбы?
Подтяжка допустима только после сброса давления и проверки, что причина действительно в ослабленном соединении. Чрезмерное усилие повреждает резьбу, уплотнение или корпус и может усилить дефект. Повреждённую прокладку, шланг или арматуру меняют по паспорту. После сборки возвращают участок в рабочий режим и проверяют герметичность, не ограничиваясь визуальным осмотром.
Как оформить результат проверки утечек для повторного контроля?
В ведомости указывают участок трассы, исходные условия, показания давления, способ локализации и обнаруженный дефект. Отдельно записывают выполненный ремонт, заменённое уплотнение или арматуру и состояние конденсатоотводчика. После восстановления сети повторяют измерение, сравнивают результат с исходным и отмечают места, которые требуют наблюдения. Такая запись отделяет устранённую утечку от нового проявления.
