Обслуживание поршневого компрессора требует регулярного контроля состояния клапанов, колец и системы охлаждения для предотвращения перегрева, падения производительности и механических разрушений. Не открывайте крышки при наличии давления в цилиндре, это опасно для жизни. Остановите компрессор, сбросьте давление в системе и откройте вентиляционные краны для безопасного доступа к узлам.
данные обновлены 2026-10-21 ·
1. Обслуживание поршневого компрессора
Обслуживание поршневого компрессора связывает клапанную коробку, поршневую группу и рубашку охлаждения. До доступа к узлам установку останавливают, сбрасывают давление и открывают предусмотренные вентиляционные краны. После этого осматривают клапанные пакеты, кольца, канавки, уплотнения и каналы охлаждения, фиксируя состояние деталей до очистки.
Кольца и клапаны влияют на компрессию, температуру и способность машины удерживать давление. Загрязнение рубашки ухудшает теплоотвод, а негерметичное соединение охлаждения создаёт риск течи. Работы ведут по паспорту и схеме конкретного цилиндра, потому что одинаковый внешний размер детали не подтверждает совместимость посадочного места.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».

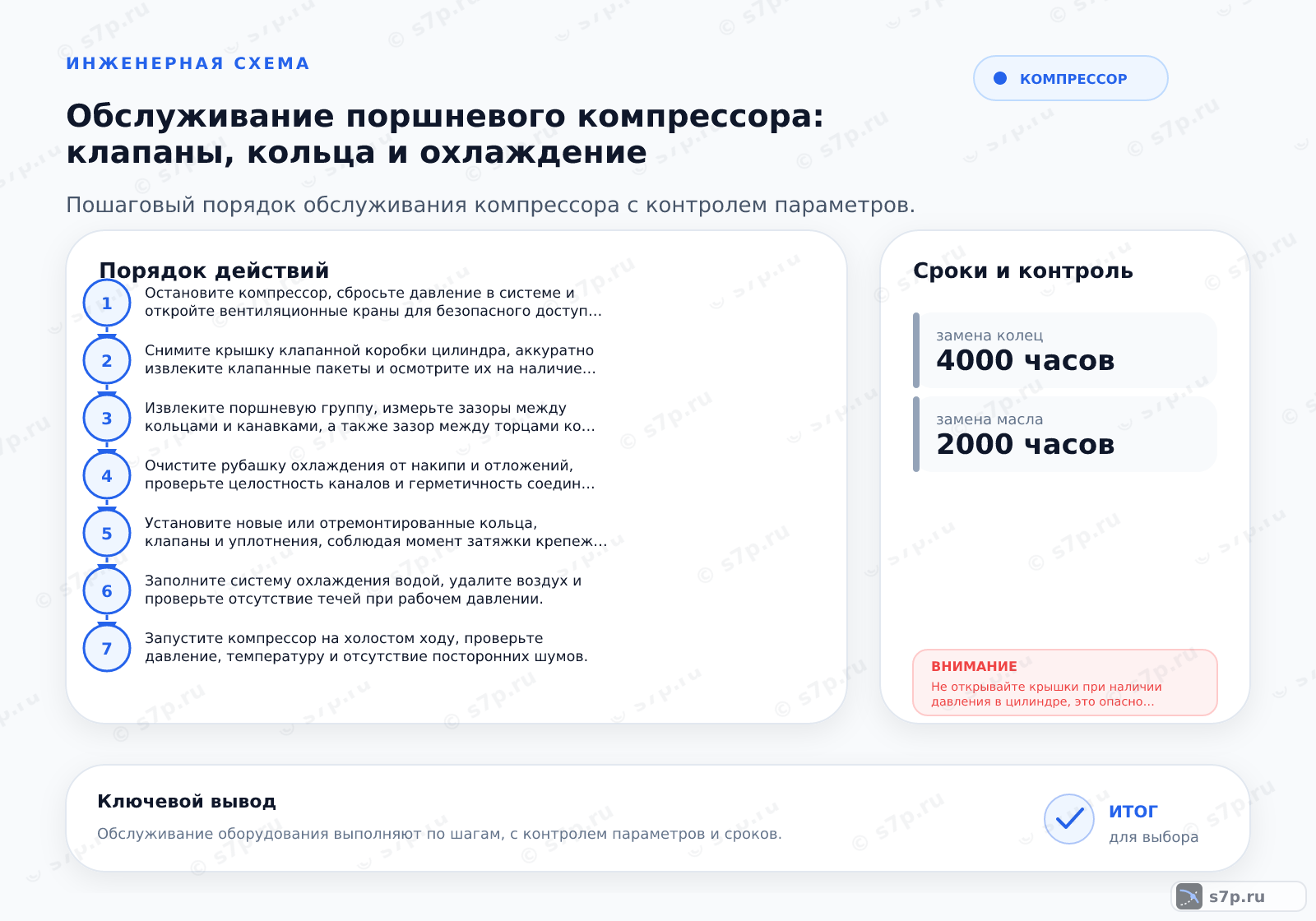

2. Пошаговый порядок
После отключения и сброса давления снимают крышку клапанной коробки, извлекают клапанные пакеты и ищут трещины, загрязнение и следы неправильной посадки. Затем вынимают поршневую группу и проверяют зазоры колец с канавками и между торцами. Измерения записывают до установки новых или отремонтированных деталей.
Рубашку охлаждения очищают от отложений, проверяют каналы и герметичность соединений. После сборки затягивают крепёж с требуемым моментом, заполняют систему охлаждения, удаляют воздух и проверяют отсутствие течей. Пуск выполняют на холостом ходу, затем наблюдают за давлением, температурой и шумом, сравнивая результат с паспортом.
- Шаг 1Остановите компрессор, сбросьте давление в системе и откройте вентиляционные краны для безопасного доступа к узлам.
- Шаг 2Снимите крышку клапанной коробки цилиндра, аккуратно извлеките клапанные пакеты и осмотрите их на наличие дефектов.
- Шаг 3Извлеките поршневую группу, измерьте зазоры между кольцами и канавками, а также зазор между торцами колец.
- Шаг 4Очистите рубашку охлаждения от накипи и отложений, проверьте целостность каналов и герметичность соединений.
- Шаг 5Установите новые или отремонтированные кольца, клапаны и уплотнения, соблюдая момент затяжки крепежа.
- Шаг 6Заполните систему охлаждения водой, удалите воздух и проверьте отсутствие течей при рабочем давлении.
- Шаг 7Запустите компрессор на холостом ходу, проверьте давление, температуру и отсутствие посторонних шумов.
3. Симптом -> причина -> решение
Падение давления или производительности связывают с негерметичностью клапанов, износом колец, ошибкой сборки или ограничением на входе и выходе. Повышенная температура указывает на загрязнение рубашки, недостаток охлаждающей воды, перегрузку или нарушение отвода тепла. Посторонний шум проверяют вместе с крепежом, поршневой группой и клапанными пакетами.
Диагностику ведут от измеряемого признака к узлу: давление, температура, шум, течь, состояние масла и охлаждения. После ремонта повторяют проверку герметичности и пуск без нагрузки, не маскируя износ изменением настройки. Если причина не подтверждена, сравнивают зазоры и посадку деталей с паспортом, а не только с визуальным состоянием.
4. Сроки и периодичность
Таблица обслуживания разделяет работы по наработке и календарному времени: отдельные проверки выполняют по часам, другие — по месяцам. В журнале фиксируют наработку, замену клапанов и колец, очистку рубашки, состояние охлаждающей воды, результаты измерения зазоров и проверку герметичности.
График корректируют по фактической нагрузке, загрязнению и температурному режиму, но не отменяют паспортные ограничения. После длительного простоя, ремонта охлаждения или изменения шума выполняют внеплановый осмотр. Повторяющееся падение давления между обслуживаниями требует поиска причины в клапанах, кольцах, трубопроводе и режиме работы.

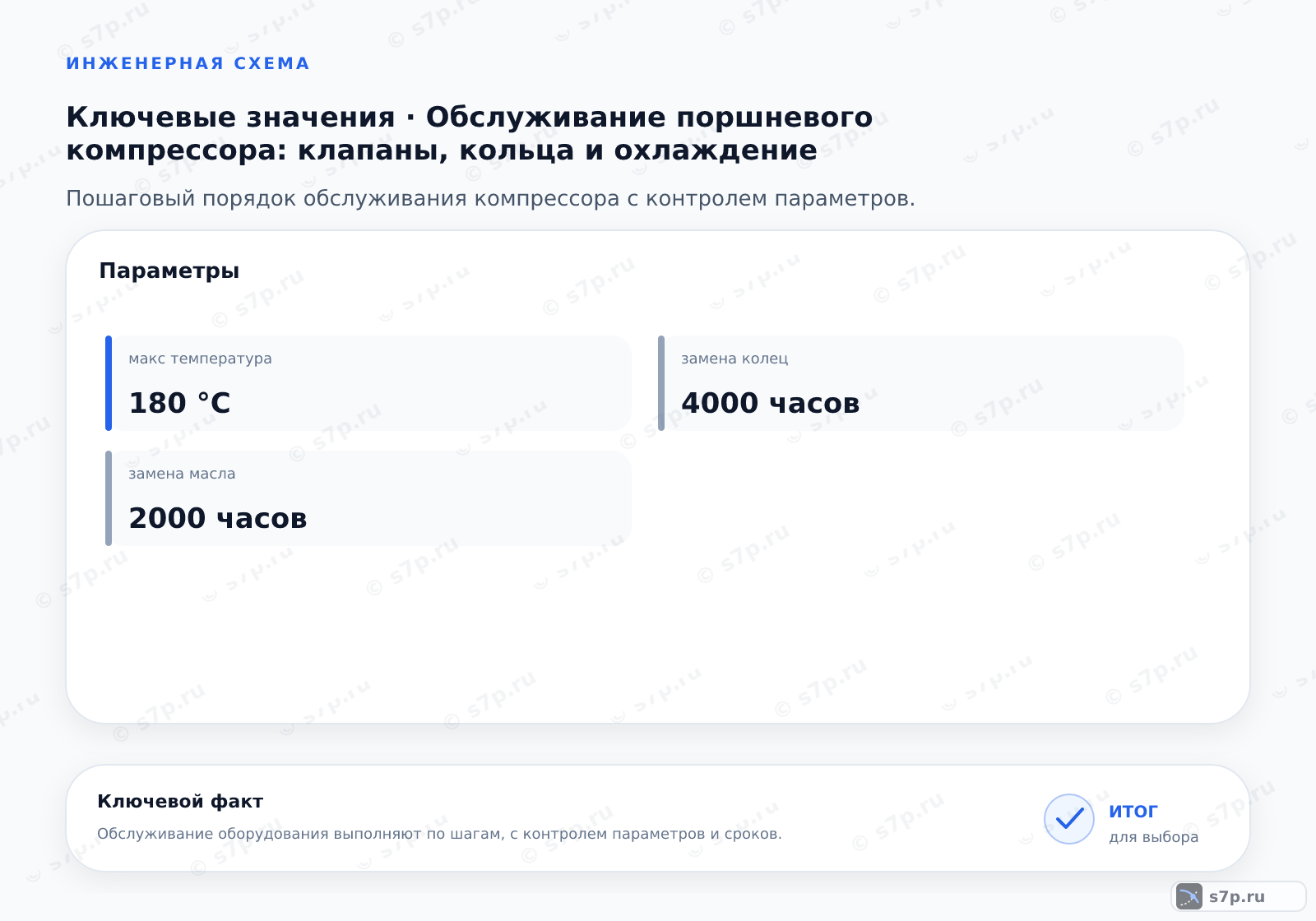

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Замена колец | 4000 часов | часов | инженерная практика; сверить по паспорту |
| Замена масла | 2000 часов | часов | инженерная практика; сверить по паспорту |
| Очистка охладителя | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Проверка зазоров | 500 часов | часов | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Кольца от другого компрессора не устанавливают даже при совпадении внешнего размера: профиль, материал, зазор и посадка могут отличаться. До разборки сбрасывают давление в цилиндре и системе, а после сборки проверяют уплотнения и отсутствие течей. Открытая крышка при остаточном давлении создаёт опасность выброса деталей и среды.
Не очищают каналы охлаждения способом, который повреждает металл или уплотнения, и не запускают машину без заполнения контура и удаления воздуха. После замены деталей контролируют крепёж, давление, температуру и шум на холостом ходу. Несовместимую деталь возвращают поставщику, а не подгоняют механической обработкой без разрешения изготовителя.
Частые вопросы
Как понять, что падение давления связано с кольцами?
Сопоставляют падение давления с состоянием клапанных пакетов, зазорами колец и герметичностью цилиндра. Перед разборкой исключают загрязнение фильтра, ограничение трубопровода и неисправность арматуры. Зазоры измеряют между кольцами и канавками, а также между торцами. Результат сравнивают с паспортом, потому что визуальный осмотр не показывает рабочую величину износа.
Что проверять после очистки рубашки охлаждения?
Осматривают целостность каналов, соединений и уплотнений, затем заполняют систему охлаждения и удаляют воздух. До запуска убеждаются в отсутствии течей, а после пуска наблюдают за температурой и шумом. Если теплоотвод не восстановился, проверяют расход воды, остаточные отложения, нагрузку и показания датчиков. Очистки недостаточно для подтверждения исправности контура.
Можно ли поставить кольца от похожей модели компрессора?
Похожий внешний размер не подтверждает совместимость. У деталей могут отличаться профиль, материал, зазор, канавка и посадка. Сверяют обозначение детали с паспортом и каталогом конкретного цилиндра, затем проверяют зазор до установки. Если документ не подтверждает соответствие, деталь не подгоняют самостоятельно: такая замена может ухудшить компрессию и ускорить износ.
Как безопасно открыть клапанную коробку?
Компрессор останавливают, изолируют от системы, сбрасывают давление в цилиндре и открывают предусмотренные вентиляционные краны. Отсутствие давления подтверждают прибором и контрольной точкой сброса. Только после этого снимают крышку и извлекают клапанные пакеты. После сборки проверяют уплотнения, крепёж, герметичность и проводят пуск без нагрузки с наблюдением параметров.
Какие признаки указывают на неисправность клапанного пакета?
Падение давления, нестабильная производительность, посторонний шум и повышение температуры могут быть связаны с клапаном. Сначала исключают фильтры, трубопровод и режим нагрузки, затем осматривают пакет на загрязнение, повреждение и неправильную посадку. После ремонта проверяют давление и температуру на холостом ходу. Если симптом сохраняется, измеряют зазоры и ищут другую причину.
Как составить график обслуживания поршневой машины?
Используют таблицу, где операции привязаны к наработке и календарному времени, и сверяют её с паспортом. В журнал заносят часы работы, проверки клапанов и колец, очистку охлаждения, состояние воды и результаты пуска. При загрязнённой среде, перегреве, длительном простое или повторном падении давления выполняют дополнительный осмотр, не ожидая плановой даты.
