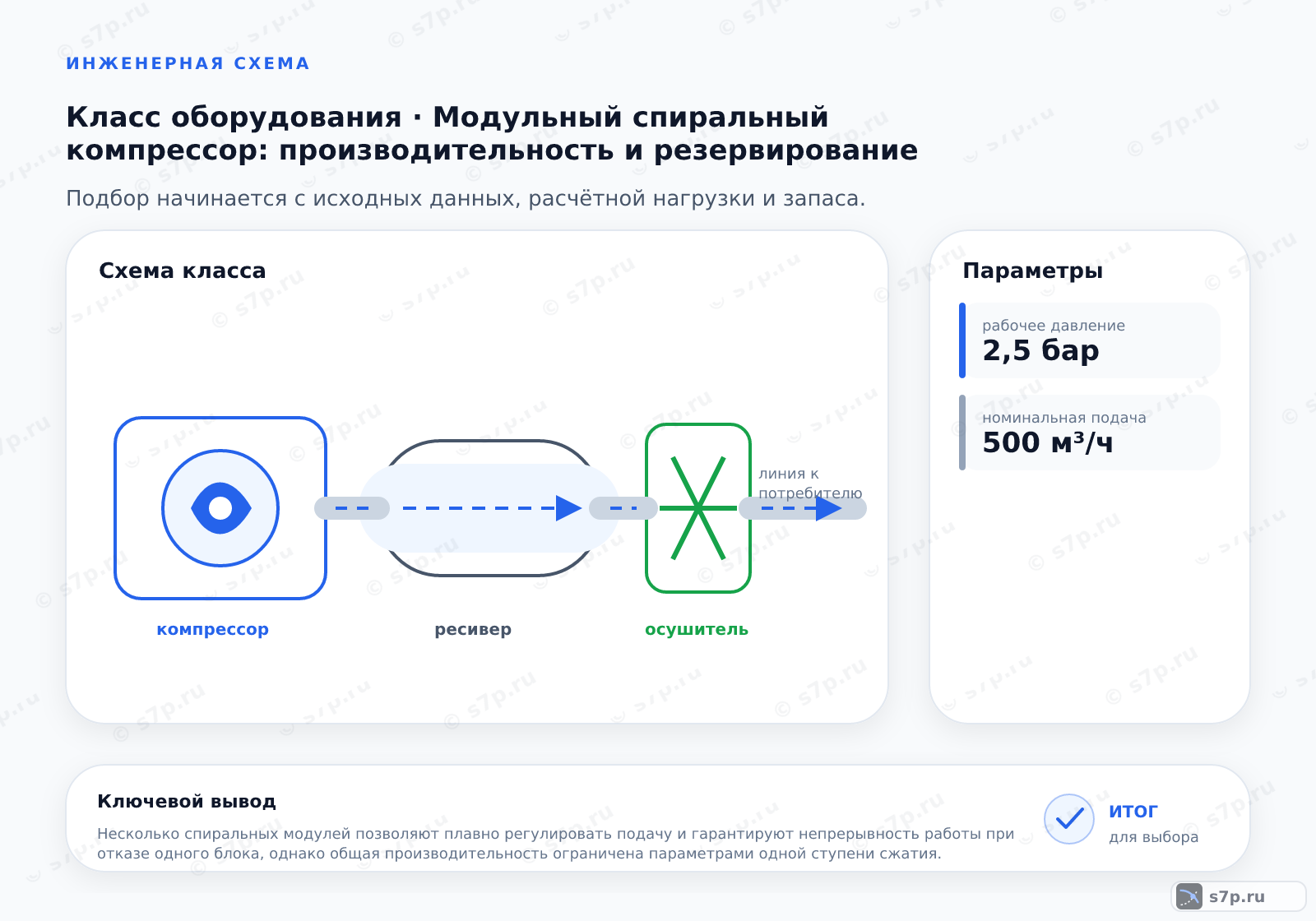

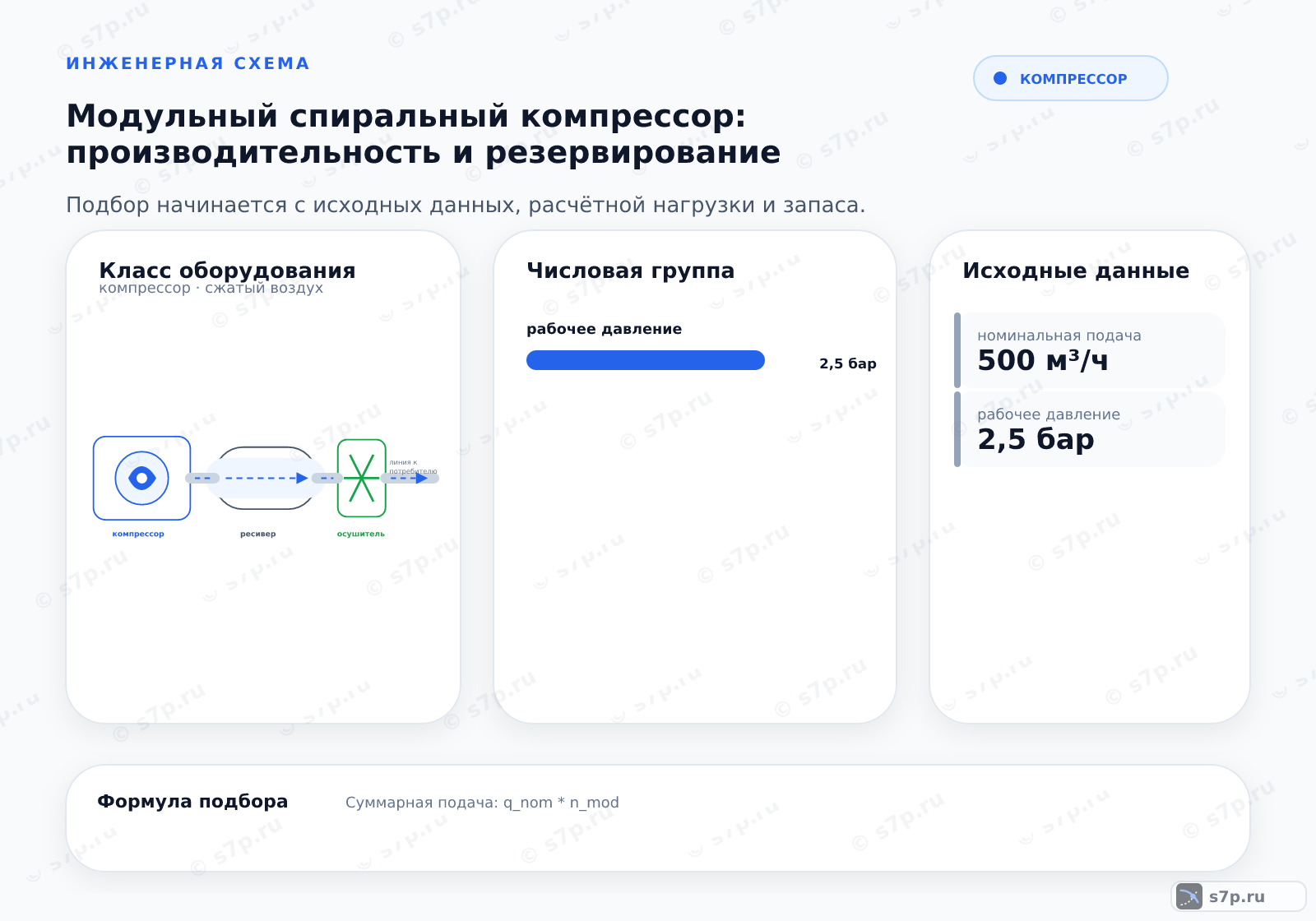

Модульный спиральный компрессор изменяет суммарную подачу подключением нескольких блоков и сохраняет часть производительности при отказе одного модуля. Подбор учитывает рабочее давление, расход, температуру, сигналы управления, обратные клапаны и сопротивление общей линии; исходная схема содержит подачу 500 м³/ч, давление 2,5 бар и температуру 25 °C.
данные обновлены 2026-10-21 ·
1. Модульный спиральный компрессор
Модульная спиральная машина объединяет несколько блоков, которые подключаются по потребности и изменяют суммарную подачу без резкого переключения всего агрегата. При отказе блока остальные могут сохранить работу, но предел системы задаётся характеристиками ступени, давлением, состоянием обратных клапанов и настройкой управления.
Подбор начинают с профиля потребления и проверяют совместимость модулей по рабочему давлению, температуре, расходу и сигналам управления. Если блоки работают параллельно, контролируют обратный ток и распределение нагрузки. Резервирование не считают безусловным: неисправность коллектора, клапана или общей линии способна остановить несколько модулей сразу.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
В расчёт вводят номинальную подачу, рабочее давление, температуру среды, высоту установки и длину трубопровода. Эти данные позволяют сопоставить характеристику модулей с сопротивлением сети и понять, в какой точке будет работать система. Значения вводят для фактического маршрута воздуха, а не для условного короткого соединения.
При параллельной работе проверяют согласованность включения, обратные клапаны и способность коллектора принять суммарный поток. Если потребление меняется, расчёт рассматривают для рабочего диапазона, а не для единственной нагрузки. Итог сверяют с паспортами модулей и арматуры до изменения настроек управления.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В таблице приведены номинальная подача 500 м³/ч, рабочее давление 2.5 бар и температура среды 25 °C. Трасса также имеет высоту установки 150000 мм и длину трубопровода 20000 мм. Эти значения отмечены как инженерная практика и должны быть сверены с паспортом и фактической геометрией линии.
Подачу и давление рассматривают вместе с длиной и высотой, поскольку сопротивление сети определяет доступную рабочую точку. Температура влияет на условия работы спирального блока и плотность среды. Если трасса или режим отличаются от исходных данных, пересматривают расчёт, обратные клапаны и настройку коллектора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальная подача | 500 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Рабочее давление | 2.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура среды | 25 °C | °C | инженерная практика; сверить по паспорту |
| Высота установки | 150000 мм | мм | инженерная практика; сверить по паспорту |
| Длина трубопровода | 20000 мм | мм | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма показывает, как изменение давления и расхода отражается на работе модульной системы. По ней сопоставляют требуемую рабочую точку с возможностями подключённых блоков, а затем проверяют влияние трубопровода и коллектора. Нельзя читать график без учёта высоты, длины линии и фактической температуры среды.
При удалении рабочей точки от области устойчивой работы проверяют распределение нагрузки и частоту переключений модулей. Для параллельных блоков дополнительно ищут условия обратного тока и расхождение команд управления. Результат диаграммы используют вместе с паспортом, измерениями на входе и выходе и состоянием клапанов.
5. Типичные ошибки подбора
Частые пуски при температуре ниже минус десяти градусов Цельсия не допускают без проверки условий запуска: холодное масло теряет текучесть и может вызвать заклинивание спиралей. Поверхность системы не должна работать в зоне конденсации влаги; температура поверхности должна быть выше точки росы на пять градусов Цельсия.
Вибрацию контролируют на фундаменте и сопоставляют с состоянием коллектора и опор. Превышение двух миллиметров в секунду указывает на перекос коллектора или износ опорных элементов. При параллельной работе также проверяют разницу давлений: более двухсот миллибар может вызвать обратный ток и повреждение клапанов, поэтому причину устраняют до изменения команды управления.
Частые вопросы
Зачем объединять несколько спиральных модулей?
Модули позволяют изменять суммарную подачу по потреблению и сохранить часть работы при отказе блока. Однако резервирование ограничено общей обвязкой: коллектор, обратные клапаны, управление и источник питания остаются общими участками. Производительность также ограничена характеристиками ступени сжатия, поэтому количество модулей не заменяет проверку рабочей точки и давления сети.
Какие данные нужны для выбора модульной системы?
В таблице указаны номинальная подача 500 м³/ч, рабочее давление 2.5 бар, температура среды 25 °C, высота установки 150000 мм и длина трубопровода 20000 мм. Эти значения сопоставляют с паспортами модулей и фактической трассой. При изменении длины, высоты или режима пересматривают сопротивление, коллектор и настройку управления.
Когда параллельная работа модулей становится опасной?
Параллельное включение требует совместимых давлений, обратных клапанов и команд управления. Разница более двухсот миллибар может вызвать обратный ток и повредить клапаны, поэтому перед запуском сравнивают показания на коллекторах и проверяют направление потока. Если давление расходится, сначала выравнивают режим и находят причину, а не увеличивают число работающих блоков.
Почему холодный запуск ниже минус десяти градусов нежелателен?
При температуре ниже минус десяти градусов Цельсия масло теряет текучесть, из-за чего возрастает риск заклинивания спиралей при частых пусках. Перед запуском проверяют условия прогрева, состояние масла и требования паспорта. Если холодный режим неизбежен, оценивают предусмотренные изготовителем средства подготовки. Повторные пуски без такой проверки могут повредить рабочую часть.
Как оценить вибрацию модульного компрессора?
Вибрацию измеряют на фундаменте и сопоставляют с состоянием коллектора и опорных элементов. Превышение двух миллиметров в секунду указывает на возможный перекос коллектора или износ опор. Проверяют крепления, соосность и распределение нагрузки между модулями. До выяснения причины не компенсируют вибрацию изменением команды управления и не продолжают работу в явно ухудшающемся режиме.
Как не допустить конденсацию в зоне работы?
Поверхность должна быть выше точки росы на пять градусов Цельсия, иначе влага может конденсироваться и ухудшать работу спиральной части. Контролируют температуру среды, состояние теплоизоляции и путь отвода влаги. При появлении конденсата сначала проверяют режим и вентиляцию, затем состояние поверхности и трубопровода. Работа в зоне конденсации без устранения причины недопустима.
