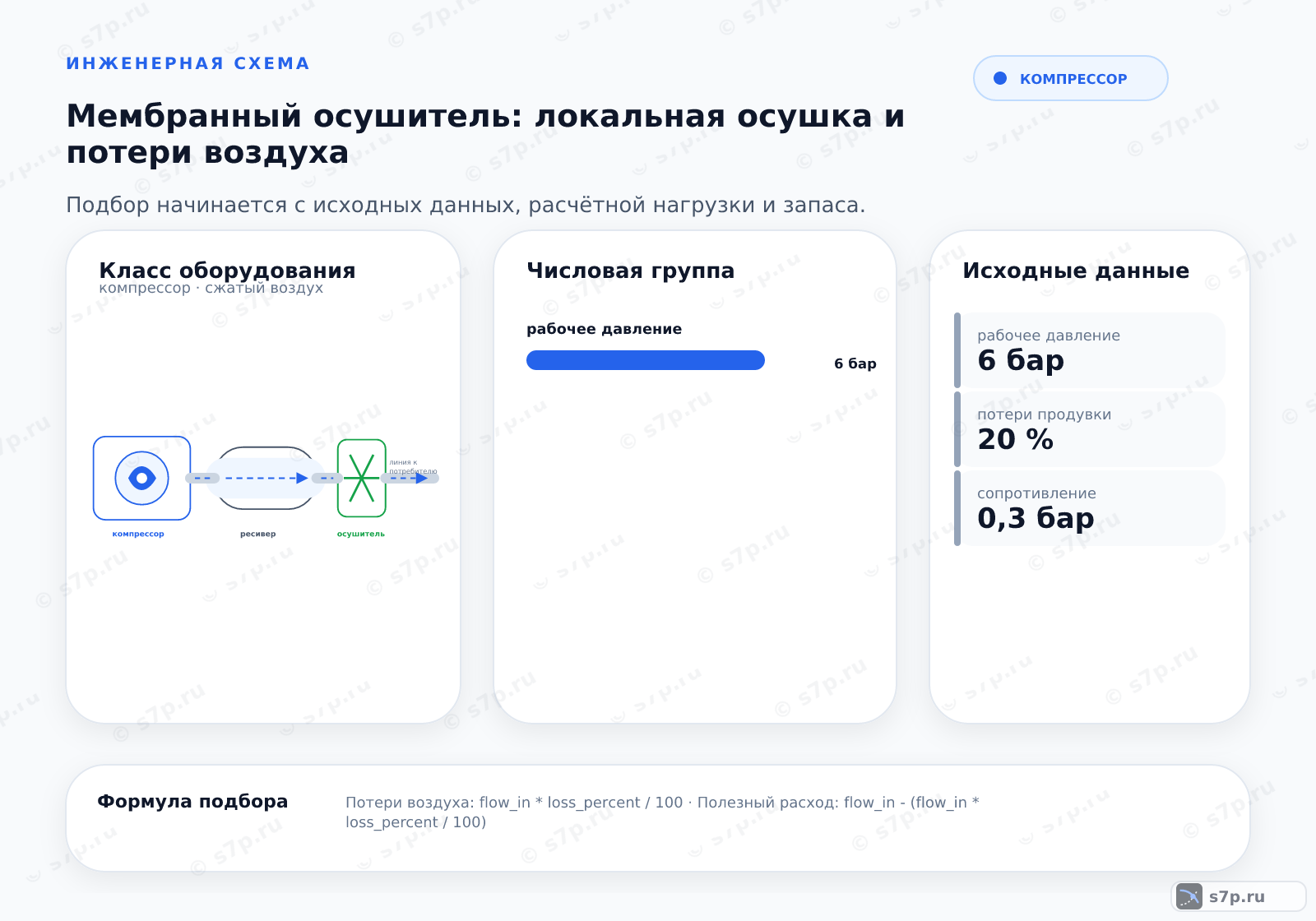

Мембранный осушитель отделяет влагу через полупроницаемую мембрану и направляет осушенный поток к локальному потребителю, используя часть воздуха для продувки. Подбор связывает номинальный расход 1 м³/ч, рабочее давление 6 бар, температуру входа 25 °C, потерю продувки 20 % и потерю давления 0,3 бар.
данные обновлены 2026-10-21 ·
1. Как подобрать Мембранный осушитель: локальная осушка и потери воздуха: суть

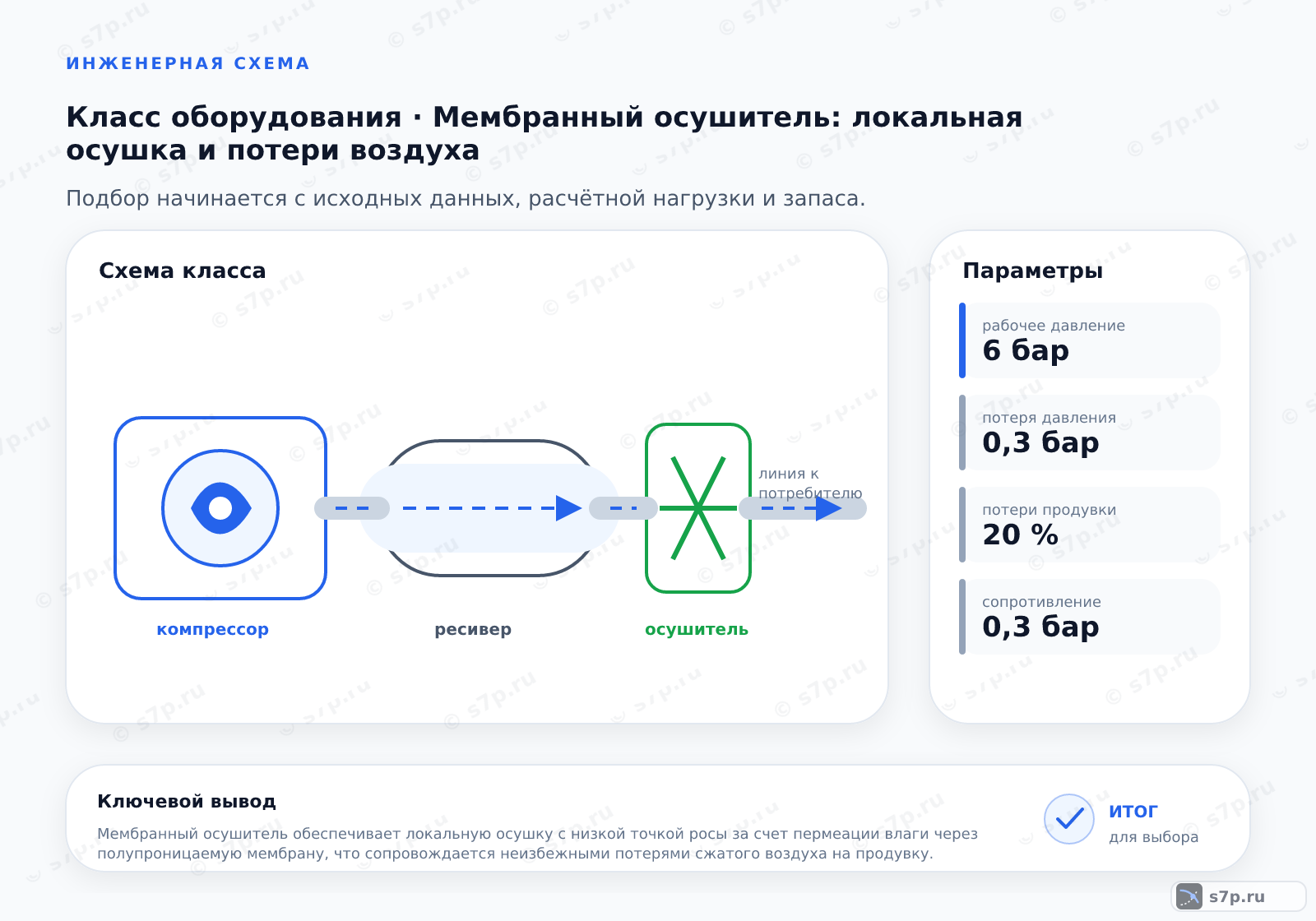

Мембранный осушитель отделяет влагу из потока сжатого воздуха через полупроницаемую мембрану. Осушенный поток направляют к локальному потребителю, а часть воздуха используют для продувки мембранного модуля. Поэтому подбор связывают с требуемым расходом, давлением, температурой входа и допустимой потерей воздуха, а не только с диаметром присоединения.
Перед установкой проверяют состояние входной фильтрации и отсутствие масла: загрязнение закрывает поры и ухудшает перенос влаги. Учитывают, что узел создаёт собственное сопротивление и не заменяет общую подготовку воздуха, если влага требуется удалить во всей сети. Максимальные режимы сверяют с паспортом и предусматривают предохранительную арматуру.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
В расчёт вводят номинальный расход, рабочее давление, температуру входа, потери продувки и потерю давления. По этим параметрам оценивают, какой поток останется у потребителя и какое сопротивление добавится к пневмолинии. Результат используют для проверки локальной точки отбора, а не как замену паспорту мембранного модуля.
Если расход продувки заметен для общей производительности, его включают в баланс до выбора компрессора и фильтров. При недостаточных исходных параметров сначала уточняют режим потребителя, качество входного воздуха и требуемую точку росы. После монтажа сопоставляют расчёт с фактическим давлением до и после осушителя.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные параметры для расчёта
В таблице указаны номинальный расход 1 м³/ч, рабочее давление 6 бар, температура входа 25 °C, потери продувки 20 % и потеря давления 0.3 бар. Это исходные значения инженерной практики; их сверяют с паспортом конкретного осушителя и фактическими условиями перед мембраной.
Расход показывает нагрузку на модуль, давление — доступный режим разделения, температура влияет на состояние полимера и перенос влаги. Потери продувки учитывают как расход, который не доходит до потребителя, а потерю давления — как дополнительное сопротивление сети. При изменении любой вводной расчёт пересматривают целиком.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход | 1 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Рабочее давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Температура входа | 25 °C | °C | инженерная практика; сверить по паспорту |
| Потери продувки | 20 % | % | инженерная практика; сверить по паспорту |
| Потеря давления | 0.3 бар | бар | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма связывает рабочее давление, поток через мембрану и потери на продувку с результатом локальной осушки. При чтении сначала определяют фактическую рабочую точку, затем смотрят, какое сопротивление добавляет модуль и сколько воздуха уходит на продувку. Эти величины нельзя сравнивать без одинаковых условий измерения.
Если точка отбора удалена от расчётного режима, уточняют расход и давление у потребителя, а не компенсируют отклонение случайным повышением давления. Отдельно контролируют температуру входа и чистоту воздуха. По диаграмме проверяют направление изменения параметров, после чего результат сопоставляют с таблицей и паспортом.
5. Типичные ошибки подбора
Температуру входа не повышают выше 40 °C: нагрев снижает эффективность и может повредить полимер мембраны. Масло не допускают в осушитель, потому что оно забивает поры. Перед модулем проверяют фильтрацию и состояние соединений, а после него контролируют отсутствие постоянной утечки.
Потери воздуха могут составлять до 25 % расхода, поэтому их учитывают при оценке мощности компрессора и доступной подачи. Ошибка возникает, когда осушитель выбирают по номинальному расходу без учёта продувки и потери давления. Давление сверх паспортного режима не компенсирует неправильный подбор и создаёт риск повреждения мембраны.
Частые вопросы
Для какого участка сети подходит мембранный осушитель?
Мембранный осушитель применяют для локальной подготовки воздуха у чувствительного потребителя, когда требуется удалить влагу только из отдельного потока. При выборе учитывают расход, давление, температуру входа, потерю давления и воздух на продувку. Для всей сети нужна отдельная оценка общей схемы осушки, потому что мембранный модуль не отменяет фильтрацию и контроль влаги до точки отбора.
Какие данные нужны для расчёта мембранного модуля?
Вводят номинальный расход, рабочее давление, температуру входа, потери продувки и потерю давления. В таблице указаны 1 м³/ч, 6 бар, 25 °C, 20 % и 0.3 бар соответственно. Значения сверяют с паспортом и режимом потребителя. При изменении любой вводной проверяют полезный расход и сопротивление линии заново.
Что быстрее всего ухудшает работу мембраны?
Масло на входе забивает поры мембраны и снижает перенос влаги, поэтому перед модулем проверяют фильтрацию. Температуру входа не повышают выше 40 °C, если это ограничение задано исходной страницей. Также контролируют давление и состояние соединений. Снижение эффективности нельзя исправлять повышением режима сверх паспорта: сначала ищут загрязнение или перегрев.
Как учесть воздух, который уходит на продувку?
Расход продувки вычитают из подачи, доступной потребителю, и учитывают при выборе компрессора. В таблице исходные потери составляют 20 %, а на странице указано, что потери могут достигать 25 % расхода. Фактическое значение сверяют с паспортом модуля и рабочим давлением. Игнорирование продувки приводит к завышенной оценке полезной подачи.
Что означает потеря давления на осушителе?
Потеря давления — это сопротивление, которое модуль добавляет к пневмолинии между входом и потребителем. В таблице указан ориентир 0.3 бар при рабочем давлении 6 бар. Его проверяют по фактическим манометрам и паспорту. Если давление после узла недостаточно, сначала анализируют расход, фильтрацию и сопротивление сети, а не просто повышают давление источника.
Какие меры безопасности нужны при установке?
Рабочее давление и температура не должны превышать паспортные ограничения. Перед модулем ставят предусмотренную фильтрацию, исключают попадание масла и используют предохранительный клапан. Обслуживание выполняют после отключения и сброса давления. Корпус не открывают под нагрузкой, а после монтажа проверяют герметичность, направление потока и отсутствие постоянного расхода через продувочную линию.
