Конденсат в компрессорной системе удаляется дренажом из ресивера, фильтров и низких точек трубопровода, а автоматический узел открывается по сигналу уровня. Обслуживание включает отключение, сброс давления до нуля, очистку механизма, проверку седла и уплотнений, затем контроль герметичности после сборки. Периодичность проверки составляет 1 месяц.
данные обновлены 2026-10-21 ·
1. Удаление конденсата из компрессорной системы

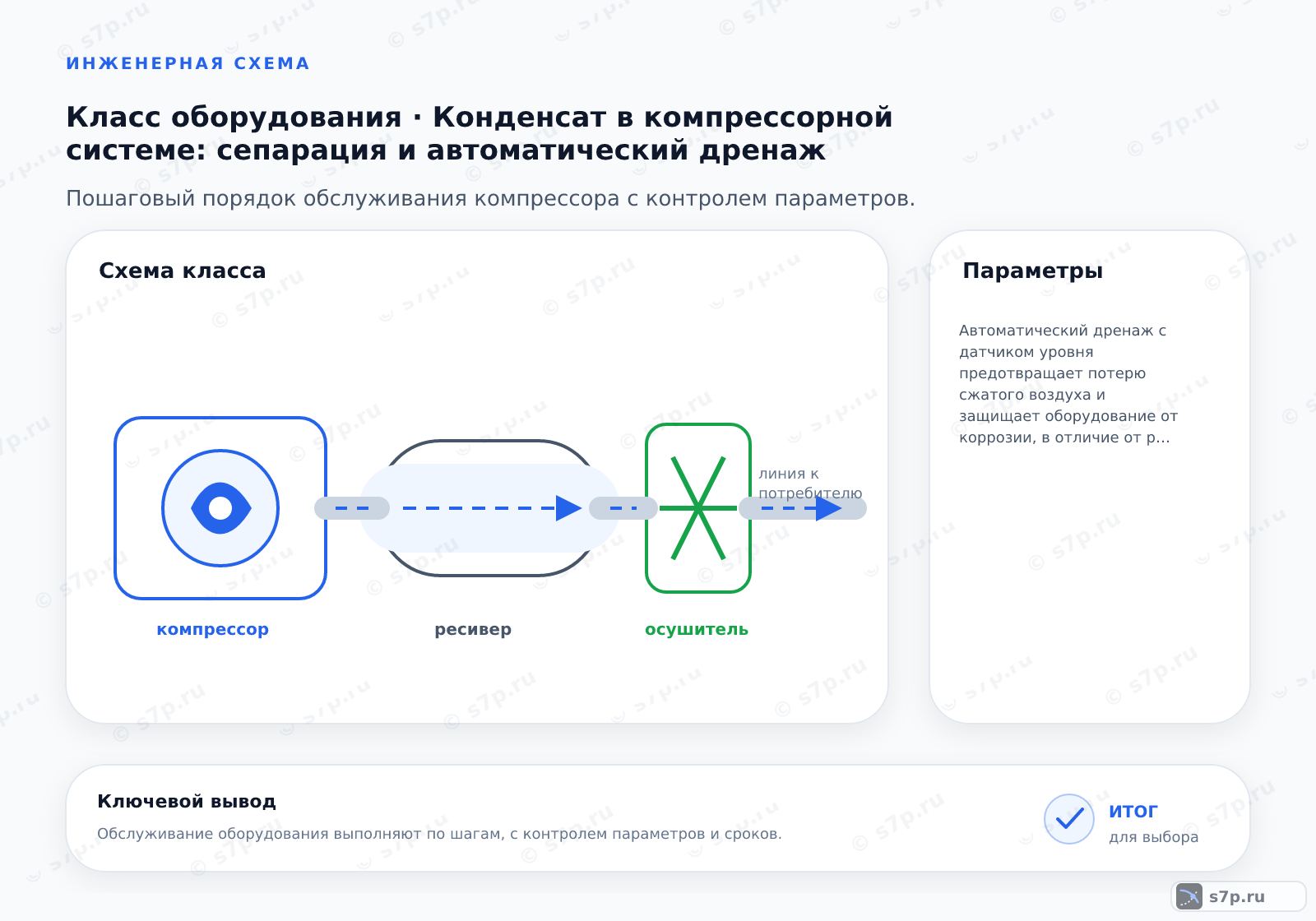

Конденсат появляется, когда влага из сжатого воздуха отделяется в ресивере, фильтрах и низких точках трубопровода. Дренаж отводит её из системы, а автоматический узел с датчиком уровня открывается по накоплению жидкости. Если клапан пропускает воздух или остаётся закрытым, растут коррозия, сопротивление и риск попадания воды к потребителю.
Перед выбором дренажа уточняют место установки, состав жидкости, доступное давление и способ безопасного обслуживания. Автоматика уменьшает зависимость от ручного слива, но не отменяет осмотр соединений и проверку фильтра. Наблюдаемую утечку отличают от штатного краткого сброса по поведению клапана и состоянию линии.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».

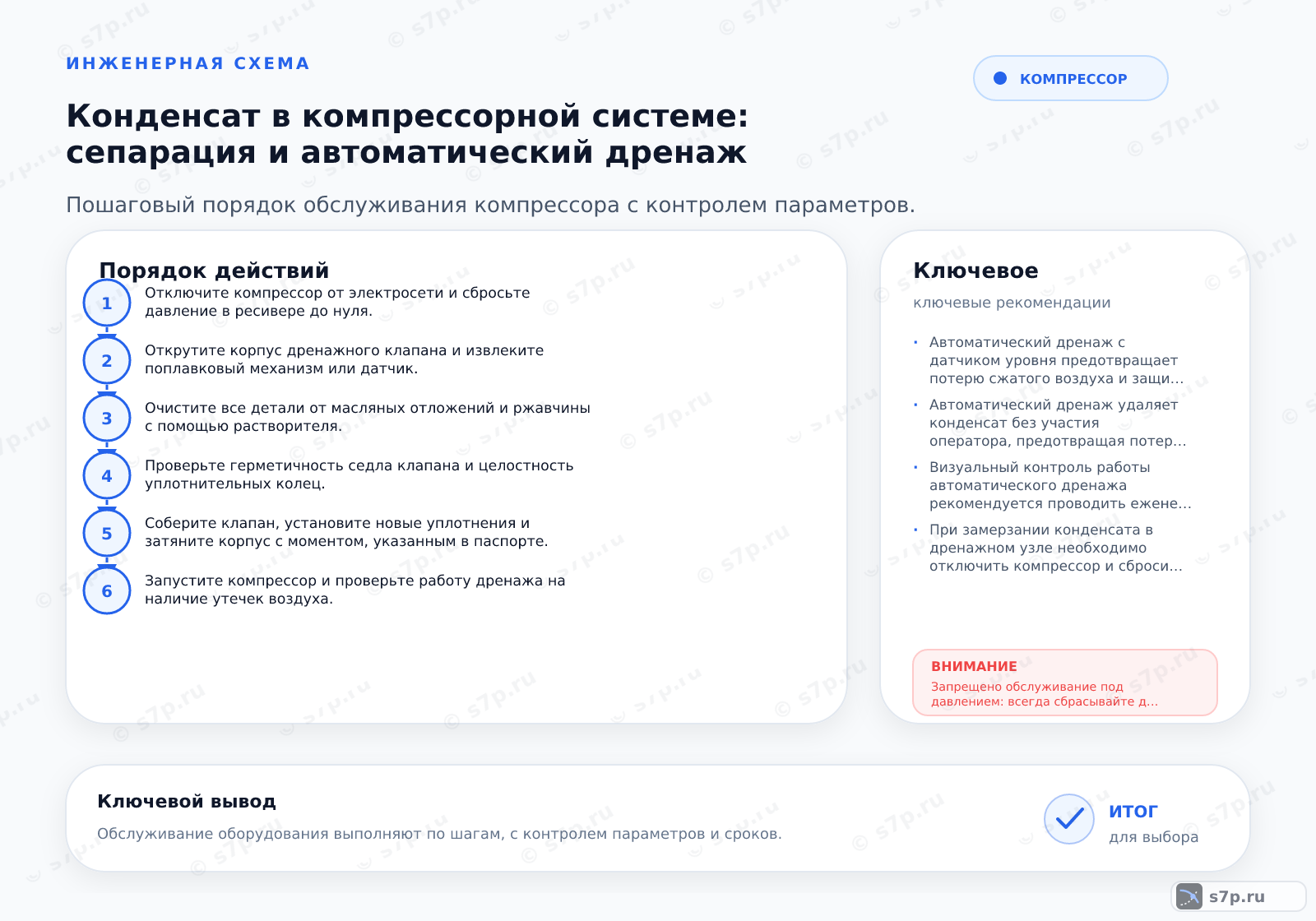

2. Пошаговый порядок
Обслуживание начинают с отключения компрессора и сброса давления в ресивере до нуля. После этого снимают корпус дренажного клапана, извлекают поплавок или датчик и очищают детали от масляных отложений и ржавчины растворителем. Работу ведут так, чтобы загрязнение не попало в седло и соединительные каналы.
Затем проверяют седло, уплотнительные кольца и корпус на герметичность, устанавливают исправные уплотнения и затягивают соединение по паспорту. После сборки запускают компрессор и наблюдают дренаж на утечки воздуха. Если клапан не закрывается, ищут причину в загрязнении, повреждении уплотнения или датчике, а не оставляют узел в постоянном сбросе.
- Шаг 1Отключите компрессор от электросети и сбросьте давление в ресивере до нуля.
- Шаг 2Открутите корпус дренажного клапана и извлеките поплавковый механизм или датчик.
- Шаг 3Очистите все детали от масляных отложений и ржавчины с помощью растворителя.
- Шаг 4Проверьте герметичность седла клапана и целостность уплотнительных колец.
- Шаг 5Соберите клапан, установите новые уплотнения и затяните корпус с моментом, указанным в паспорте.
- Шаг 6Запустите компрессор и проверьте работу дренажа на наличие утечек воздуха.
3. Симптом -> причина -> решение
Постоянный свист из дренажа указывает на негерметичное седло, застрявший поплавок, загрязнение или неверный сигнал датчика. Если конденсат не выходит, проверяют канал, положение механизма и наличие давления в узле. Вода в дальнейшей линии говорит о нарушении сепарации или о том, что дренаж не отрабатывает накопление.
Порядок проверки сохраняют от простого к сложному: сначала осматривают корпус и соединения, затем очищают механизм и проверяют уплотнения, после чего оценивают работу датчика. Повторное появление утечки после очистки требует ремонта или замены детали по паспорту. Увеличивать время открытия клапана без поиска причины не следует.
4. Сроки и периодичность
В таблице указаны периодичность проверки 1 месяц, срок службы фильтра 6 месяц, интервал замены уплотнений 1 год и срок службы поплавка 3 год. Это ориентиры инженерной практики, которые сверяют с паспортом узла и фактической загрязнённостью конденсата. Частый сброс или следы масла могут потребовать более раннего осмотра.
В журнале разделяют плановую проверку и устранение утечки. Записывают состояние седла, уплотнений, поплавка или датчика, а также результат проверки после запуска. Если срок службы детали ещё не исчерпан, но механизм заедает, ориентируются на состояние и причину загрязнения, а не только на календарную отметку.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 месяц | месяц | инженерная практика; сверить по паспорту |
| Срок службы фильтра | 6 месяц | месяц | инженерная практика; сверить по паспорту |
| Интервал замены уплотнений | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы поплавка | 3 год | год | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Утечка воздуха через дренаж увеличивает затраты на электроэнергию до 20 %, поэтому открытый клапан не оставляют без проверки. Обслуживание выполняют только после отключения компрессора и сброса давления. Нельзя откручивать корпус под давлением или направлять струю конденсата на людей и электрические элементы.
Для разморозки дренажной линии не используют открытый огонь: это создаёт пожарный риск и может повредить уплотнения. Сначала устраняют лёд безопасным способом, затем проверяют корпус, седло и соединения. После запуска убеждаются, что клапан отводит жидкость и закрывается без постоянного выхода сжатого воздуха.
Частые вопросы

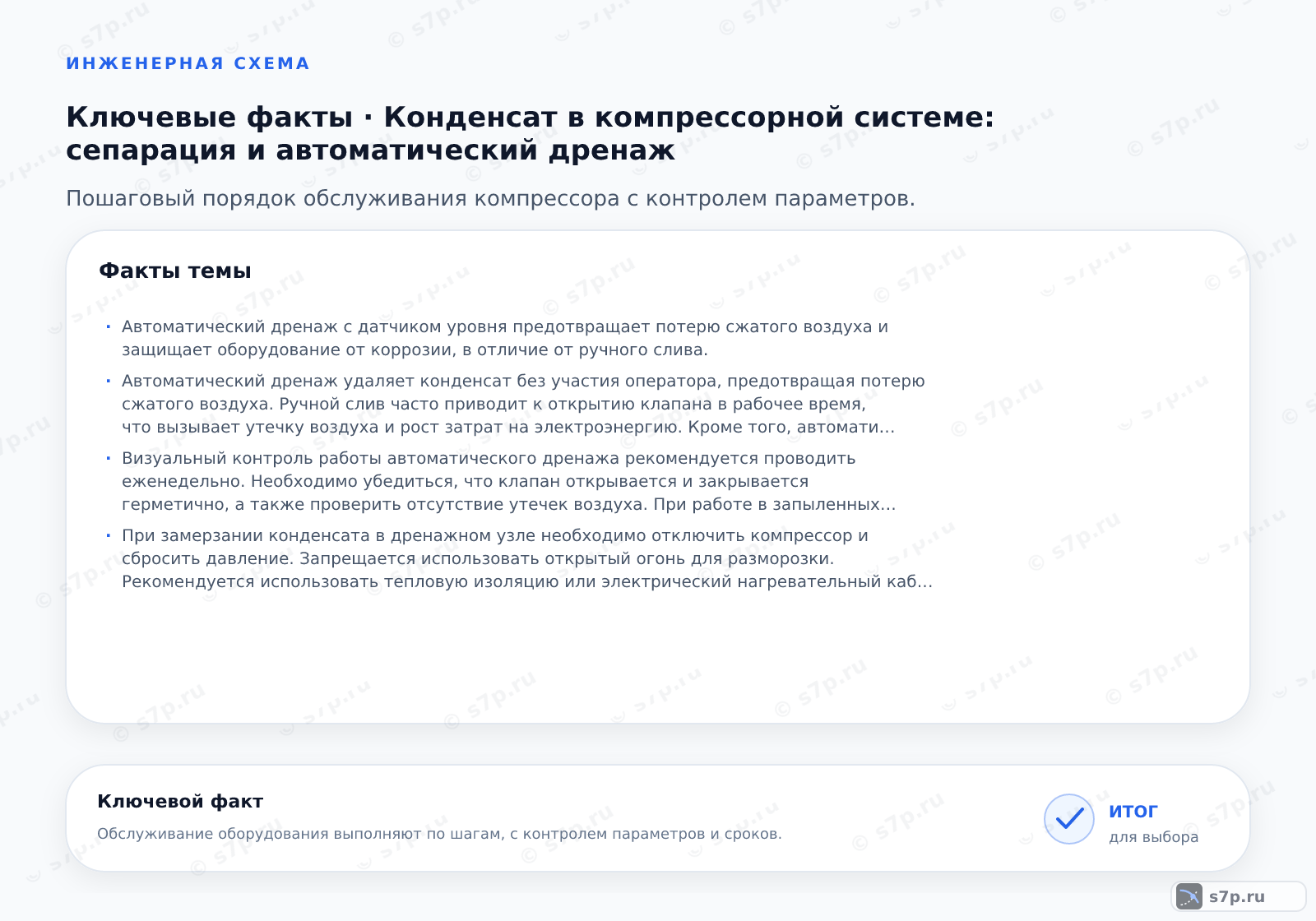

Зачем нужен автоматический дренаж вместо ручного слива?
Автоматический дренаж с датчиком уровня отводит накопившийся конденсат без постоянного присутствия оператора и уменьшает риск коррозии в низких точках системы. Ручной слив требует регулярного контроля и может быть пропущен. При этом автоматический узел не должен постоянно выпускать воздух: свист указывает на негерметичность, загрязнение седла, проблему поплавка или датчика.
Как безопасно очистить поплавковый клапан?
Компрессор отключают от электросети и сбрасывают давление в ресивере до нуля. Затем снимают корпус, извлекают поплавковый механизм или датчик, очищают детали от масла и ржавчины растворителем, проверяют седло и уплотнения. После сборки затягивают корпус по паспорту, запускают компрессор и наблюдают за дренажом на наличие утечек воздуха.
Почему дренаж постоянно шипит после обслуживания?
Постоянный выход воздуха связан с негерметичным седлом, загрязнением, повреждённым уплотнением, застрявшим поплавком или ошибкой датчика. Сначала проверяют, правильно ли собран корпус и свободно ли движется механизм, затем осматривают кольца и канал. Если очистка не помогает, деталь ремонтируют или заменяют по паспорту, а не оставляют клапан открытым.
Какой график проверки указан для дренажа?
В таблице указана периодичность проверки 1 месяц, срок службы фильтра 6 месяц, замена уплотнений через 1 год и срок службы поплавка 3 год. Это ориентиры инженерной практики, которые сверяют с паспортом и загрязнённостью конденсата. Внеплановый осмотр нужен при постоянном свисте, воде в линии, заедании механизма или появлении масла.
Почему нельзя размораживать дренаж открытым огнём?
Открытый огонь создаёт риск пожара и может повредить корпус, уплотнения и элементы датчика. Замёрзшую линию сначала безопасно освобождают от льда, затем проверяют канал, седло и соединения. После восстановления работы запускают компрессор и убеждаются, что клапан отводит конденсат и закрывается без постоянной потери сжатого воздуха.
Что проверить, если в линии после дренажа остаётся вода?
Проверяют работу сепарации, состояние фильтра, проходимость дренажного канала и реакцию поплавка или датчика на накопление жидкости. Затем осматривают низкие точки трубопровода и направление отвода. Если вода возвращается после очистки, ищут причину в нарушении режима или неисправном клапане. Увеличивать время сброса без проверки герметичности не следует.
