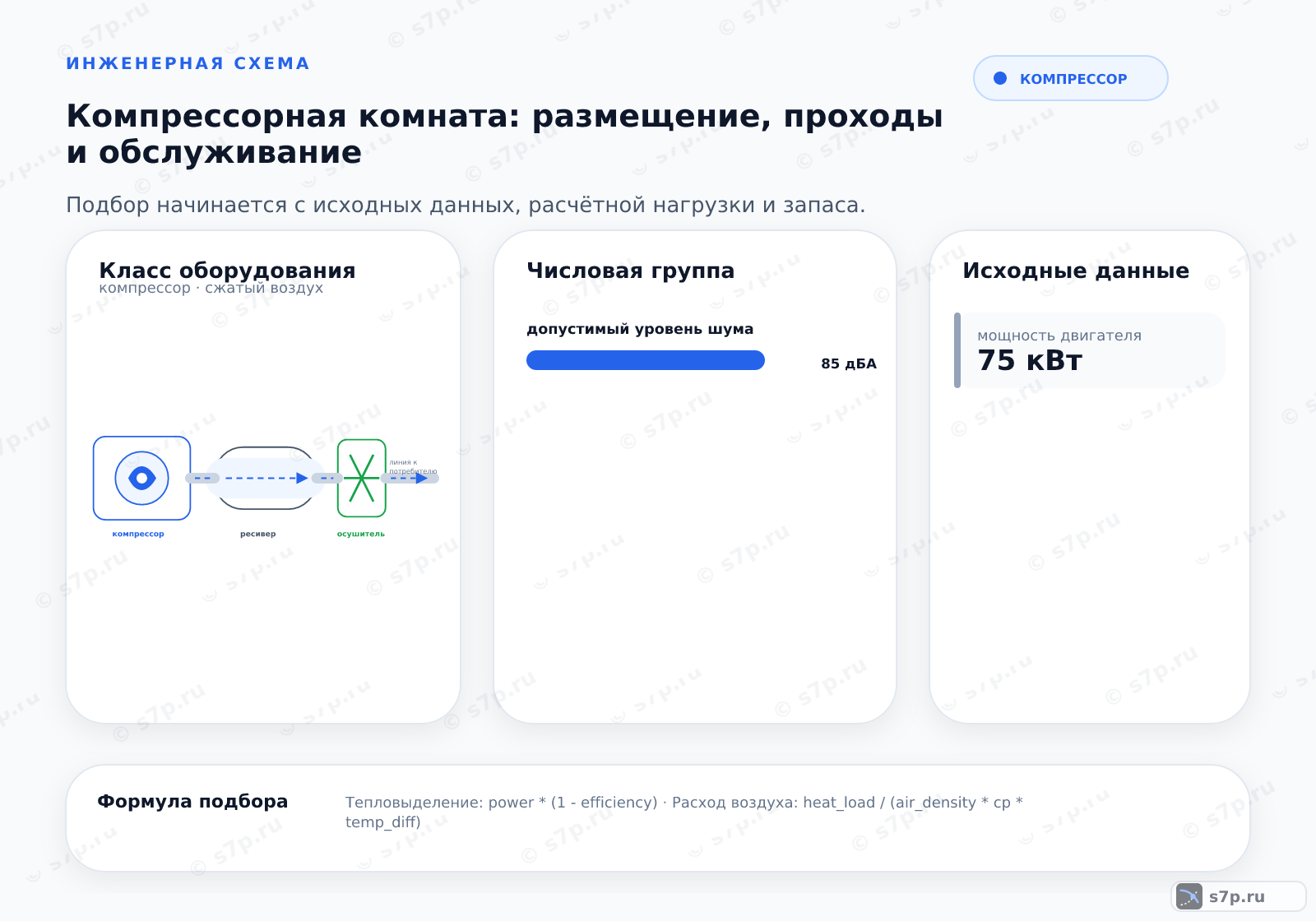

Компрессорная комната должна отводить тепло, защищать оборудование от пыли и сохранять доступ к обслуживаемым узлам. Планировку связывают с мощностью двигателя, давлением, расходом, температурой помещения и направлением воздушного потока, чтобы нагретый выброс не возвращался к всасыванию. Проходы, фильтры, дренаж и трассы магистрали оценивают вместе.
данные обновлены 2026-10-21 ·
1. Как подобрать Компрессорная комната: размещение, проходы и обслуживание: суть
Компрессорная комната должна одновременно отводить тепло, защищать оборудование от пыли и оставлять доступ к узлам обслуживания. При размещении учитывают мощность двигателя, давление и расход воздуха, а также температуру помещения. Планировка должна поддерживать рабочий поток воздуха, а не возвращать нагретый выброс к всасыванию.
Оборудование рассматривают вместе с магистралью, фильтрами, дренажом и местами подключения. Проходы освобождают от складирования, чтобы можно было осмотреть соединения, снять фильтр и безопасно отключить агрегат. Защита от пыли не должна превращаться в закрытый объём без организованного отвода тепла.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
Калькулятор помещения связывает мощность двигателя с температурой воздуха, давлением и расходом компрессора. Эти исходные параметры описывают тепловую нагрузку и требуемый воздухообмен, но не заменяют осмотр здания. Результат сопоставляют с фактическим расположением оборудования, трассой выброса и доступом для ремонта.
Перед расчётом фиксируют, откуда забирается воздух и куда уходит нагретый поток. Если в помещении есть рециркуляция, пыль или препятствия у воздухозабора, расчёт по мощности будет неполным. После монтажа проверяют температуру, шум, вибрацию и свободный проход воздуха при рабочем режиме.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.

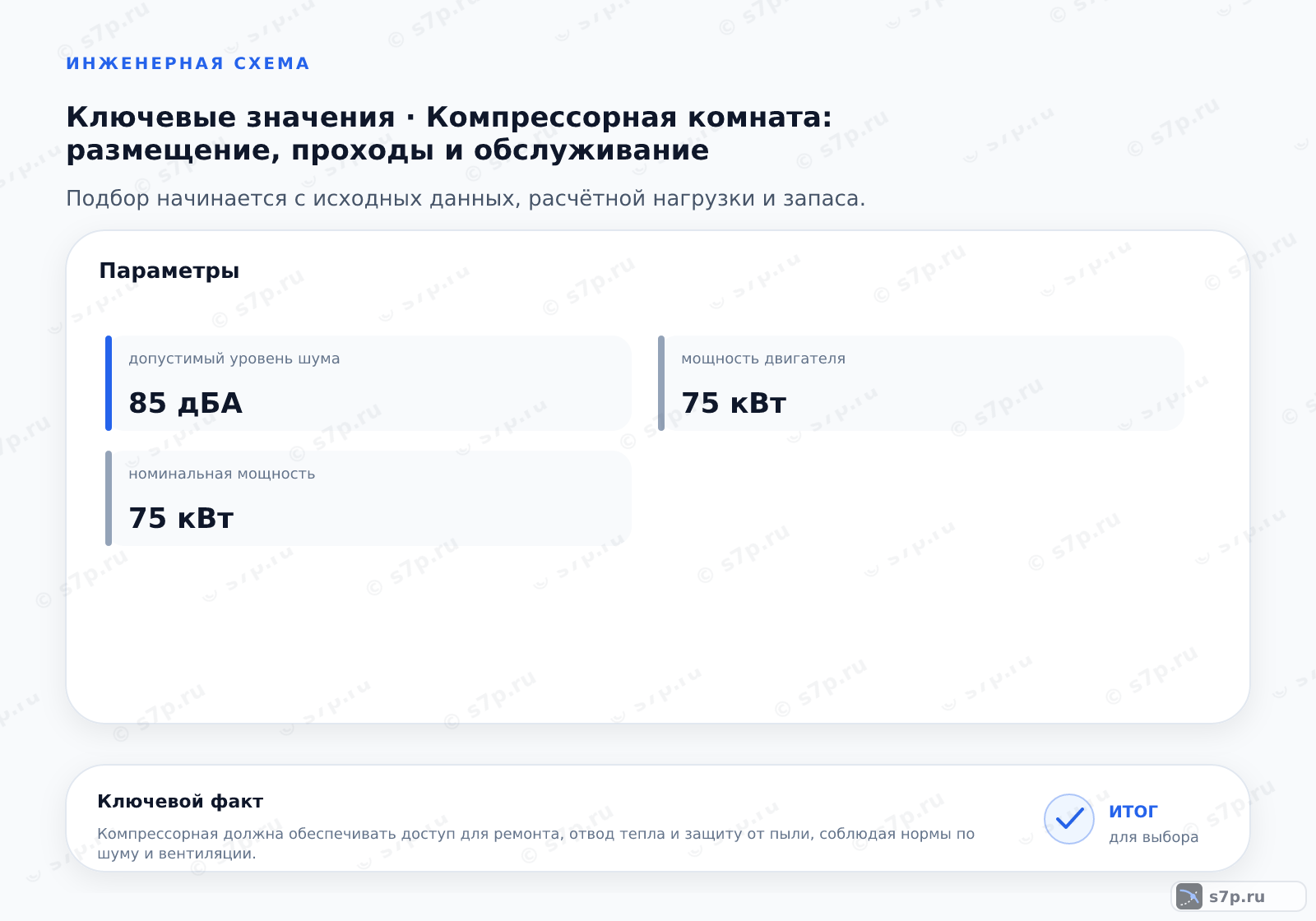

3. Исходные параметры для расчёта
Мощность двигателя определяет объём тепла, который необходимо отвести, а температура воздуха показывает запас до неблагоприятного режима. Давление и расход характеризуют нагрузку пневмосистемы и помогают проверить, соответствует ли выбранный аппарат фактической задаче. Все значения сверяют с паспортом оборудования и местом установки.
К исходным параметрам добавляют расположение входных и выходных каналов, состояние фильтров и возможность вывода конденсата. Нельзя оценивать комнату только по площади: закрытый воздуховод, горячая рециркуляция или забитый фильтр меняют результат. Проверку проводят при типичной нагрузке и при доступе к обслуживаемым узлам.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность двигателя | 75 кВт | кВт | инженерная практика; сверить по паспорту |
| Температура воздуха | 25 °C | °C | СП 60.13330.2020 |
| Давление воздуха | 10 бар | бар | инженерная практика; сверить по паспорту |
| Расход воздуха | 12 м³/мин | м³/мин | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма связывает мощность привода, температуру помещения и расход воздуха с условиями работы компрессорной. При росте тепловыделения требуется более эффективный отвод, иначе нагретый воздух возвращается к всасыванию и ухудшает режим. График читают вместе с направлением вентиляционного потока и реальной планировкой.
Если температура повышается при неизменной нагрузке, проверяют открытость каналов, работу вытяжки, чистоту фильтров и наличие рециркуляции. Давление и расход помогают понять, не связана ли проблема с самим компрессором. Изменение вентиляции подтверждают повторным измерением в помещении и у входа в машину.
5. Типичные ошибки подбора
Перегрев возникает при недостаточном отводе тепла, рециркуляции горячего воздуха или загрязнённом фильтре. Герметичность соединений проверяют вместе с состоянием магистрали и дренажа, потому что утечка меняет нагрузку и шум. Виброизоляция снижает передачу колебаний на основание, но не исправляет разбалансировку или неисправность привода.
Ошибкой считается установка оборудования вплотную к препятствию или хранение материалов в проходах. Нельзя закрывать вентиляционные отверстия ради защиты от пыли без отдельного пути для охлаждения. При отклонении режима сначала освобождают поток воздуха, проверяют фильтры и крепления, затем оценивают настройки компрессора.
Частые вопросы
Как избежать рециркуляции горячего воздуха?
Разделяют путь забора и выброса, обеспечивают свободный проход через вентиляционные каналы и не направляют нагретый поток обратно к всасыванию. Проверяют фильтры, решётки и вытяжку при рабочей нагрузке компрессора. Если температура у входа растёт, ищут препятствие, закрытый канал или неверное направление вентиляции, а не только меняют настройку машины.
Почему доступ для обслуживания влияет на размещение?
Без свободного доступа невозможно безопасно осмотреть соединения, снять фильтр, проверить дренаж и отключить агрегат перед ремонтом. Загромождённые проходы увеличивают время поиска неисправности и мешают контролю утечек, шума и вибрации. Планировку сверяют с габаритами оборудования, направлением трубопроводов и возможностью вынести обслуживаемый узел.
Какие данные нужны для оценки помещения?
Собирают мощность двигателя, температуру воздуха, давление и расход компрессора, а также сведения о расположении входных и выходных каналов. Эти данные связывают тепловую нагрузку с требуемым отводом воздуха. Дополнительно проверяют пыль, фильтры, рециркуляцию, дренаж и доступ к обслуживаемым узлам, потому что одной площади помещения недостаточно.
Что даёт виброизоляция и чего она не исправляет?
Виброизоляция уменьшает передачу колебаний от работающего агрегата на основание и строительные конструкции. Она не устраняет разбалансировку ротора, ослабленное крепление, неисправность привода или перекос трубопровода. При шуме и вибрации сначала проверяют источник колебаний, крепления и соединения, затем оценивают состояние опор и виброизоляции.
Что проверить при перегреве компрессорной?
Сначала проверяют направление вентиляционного потока, наличие горячей рециркуляции, чистоту фильтров и свободный выход воздуха. Затем сопоставляют температуру помещения с нагрузкой, состоянием охладителя и показаниями компрессора. Если вентиляция исправна, проверяют утечки, давление и расход. Изменять режим машины до устранения препятствия охлаждению не следует.
Как защитить оборудование от пыли без потери охлаждения?
Защиту организуют через подходящую входную фильтрацию и обслуживаемые вентиляционные каналы, а не перекрытием всех отверстий. Фильтр должен соответствовать расходу и регулярно очищаться, иначе возрастает сопротивление и ухудшается охлаждение. После установки проверяют температуру, перепад, состояние проходов и возможность заменить элемент без разборки соседних узлов.
