Для СТО и шиномонтажа подходит компрессор, способный поддерживать рабочее давление 8 бар и обеспечивать подачу, достаточную для пневмоинструмента с расходом 300 л/мин. При выборе учитывают производительность 500 л/мин, объём ресивера 200 л, потери в фильтрах, шлангах и соединениях, а также отвод конденсата.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Зафиксируйте исходные параметры и отключите оборудование перед проверкой.
- 2Шаг 2
Проверьте соединения, измерьте рабочие значения и сравните их с паспортом.
- 3Шаг 3
После проверки выполните тестовый запуск и убедитесь в штатной работе.
1. Как сопоставить расход инструмента и подачу
На СТО компрессор питает потребителей с разным характером нагрузки: инструмент включается рывками, а при шиномонтаже важна быстрая компенсация расхода. Для исходной схемы указаны рабочее давление 8 бар, расход пневмоинструмента 300 л/мин, производительность 500 л/мин и ресивер объёмом 200 л.
Подбор начинают с наиболее нагруженного режима и проверяют давление именно у инструмента. Объём ресивера сглаживает кратковременное потребление, но не компенсирует постоянную нехватку подачи. Сопоставляют также мощность двигателя, состояние фильтра, длину шлангов и возможность отвода конденсата, чтобы рабочая точка не менялась из-за обвязки.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
В расчёт вводят расход пневмоинструмента 300 л/мин и давление 8 бар, затем проверяют, какую подачу компрессор сохраняет при наполненном и расходуемом ресивере. Для исходного оборудования объём ресивера составляет 200 л, мощность двигателя — 3 кВт. Эти параметры рассматривают вместе с режимом включения, а не выбирают по отдельности.
При расчёте сети учитывают фильтры, быстросъёмные соединения, шланги и перепад давления до рабочего места. Конденсат появляется при сжатии воздуха из-за изменения температуры и давления, поэтому в схеме нужен исправный слив. Итог сверяют с характеристикой компрессора, паспортом инструмента и фактическим давлением под нагрузкой.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта

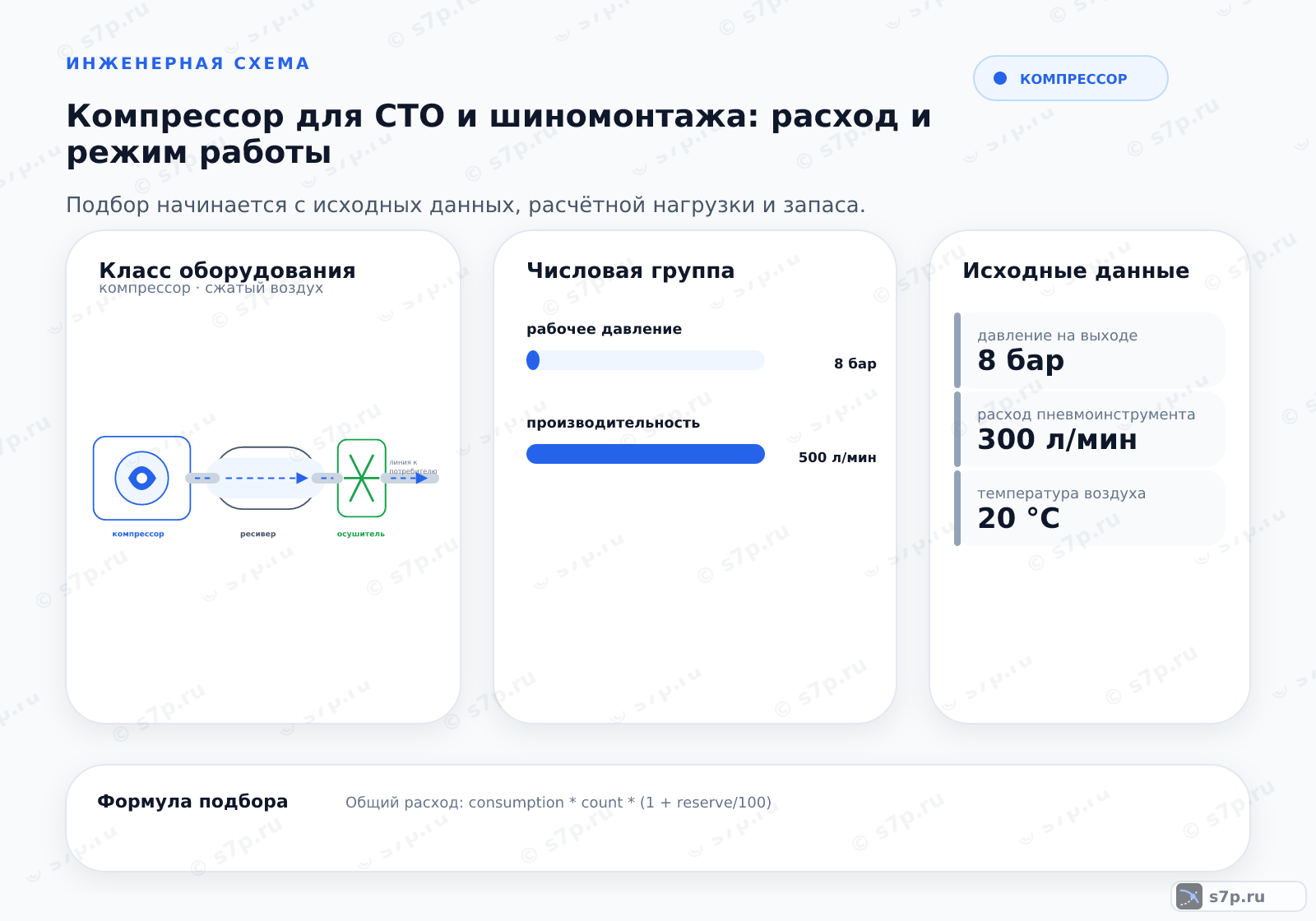

В исходной таблице указаны рабочее давление 8 бар, расход пневмоинструмента 300 л/мин, объём ресивера 200 л, мощность двигателя 3 кВт, уровень шума 85 дБА и температура воздуха 20 °C. Инфографика дополнительно показывает производительность 500 л/мин. При проверке отделяют параметры потока от характеристик помещения и двигателя.
Расход сравнивают с паспортной подачей при соответствующем давлении, а объём ресивера — с характером нагрузки. Температура влияет на условия работы компрессора, шум — на размещение и обслуживание. Если фактическая схема отличается от исходной, пересматривают расход, длину линии и требования к защите вместо механического переноса табличных значений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 8 бар | бар | инженерная практика; паспорт компрессора |
| Расход пневмоинструмента | 300 л/мин | л/мин | инженерная практика; паспорт компрессора |
| Объем ресивера | 200 л | л | инженерная практика; паспорт компрессора |
| Мощность двигателя | 3 кВт | кВт | инженерная практика; паспорт компрессора |
| Уровень шума | 85 дБА | дБА | инженерная практика; паспорт компрессора |
| Температура воздуха | 20 °C | °C | инженерная практика; паспорт компрессора |

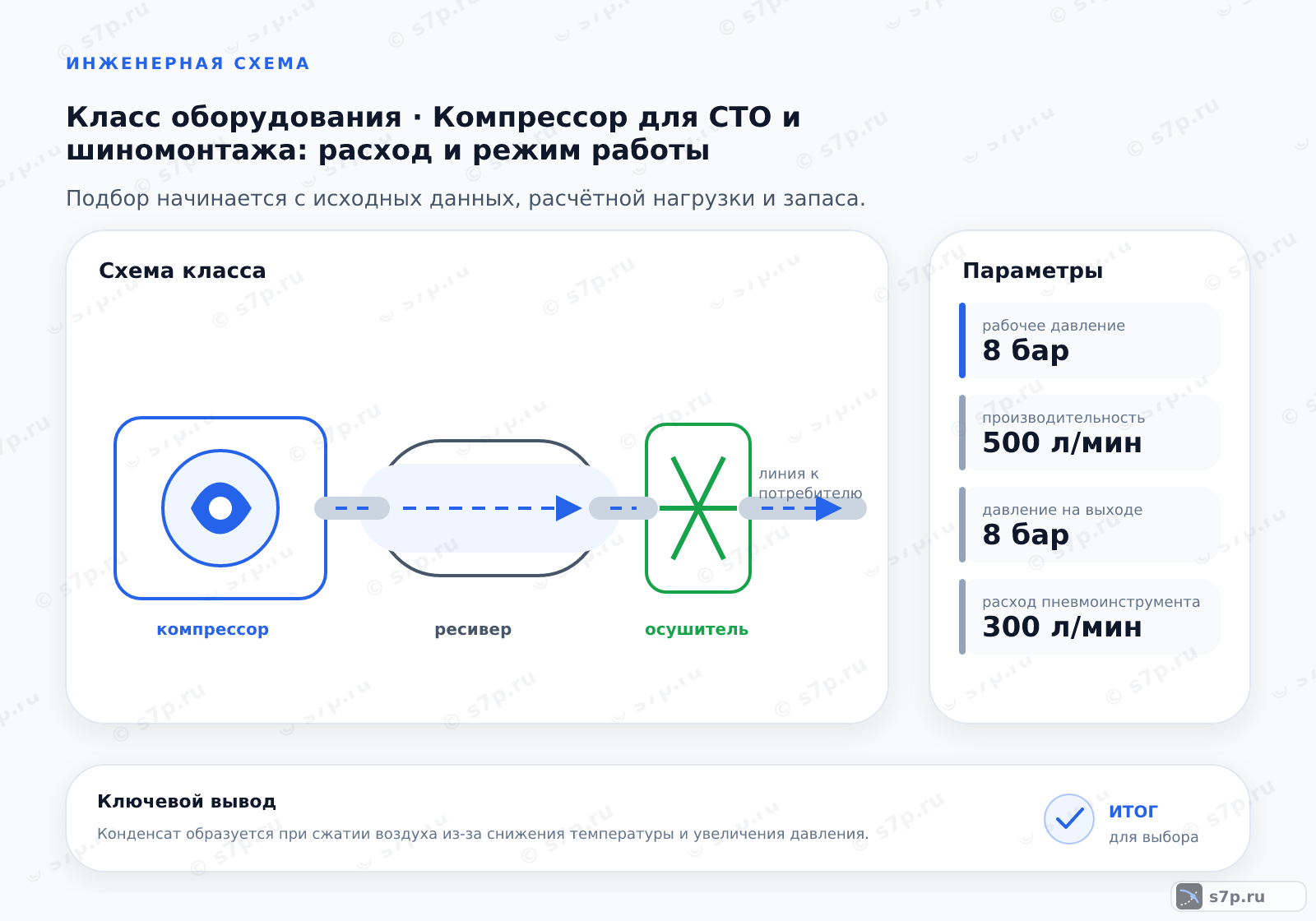

4. Диаграмма зависимости
Диаграмму читают от расхода инструмента к давлению, доступному на выходе и у потребителя. Для исходной схемы сравнивают расход 300 л/мин и производительность 500 л/мин при рабочем давлении 8 бар. Разрыв между показаниями не считают готовым запасом, пока не проверены фильтры, шланги, фитинги и одновременная работа оборудования.
Если давление проседает при включении инструмента, измеряют его до и после участка с сопротивлением. Затем проверяют срабатывание регулирования, наполнение ресивера и отсутствие утечек. Повышение уставки допустимо только в пределах паспорта компрессора, ресивера, шлангов и арматуры, иначе причина неисправности остаётся без диагностики.
5. Типичные ошибки подбора
Работа без воздушного фильтра ускоряет износ поршневой группы, а конденсат переносится в инструмент и магистраль. При обслуживании проверяют фильтр, слив ресивера, предохранительный клапан, соединения и давление под нагрузкой. Если причина падения давления находится в шланге или фитинге, регулировка компрессора не устраняет проблему.
Шланги выбирают по рабочему давлению системы с учётом требования страницы о запасе минимум 20 %. Производительность 500 л/мин сопоставляют с фактическим расходом 300 л/мин, но проверяют режим при реальной последовательности включения инструментов. Шум 85 дБА и вибрацию учитывают при размещении, креплении и планировании осмотра.
Частые вопросы
Как выбрать компрессор для пневмоинструмента на СТО?
Сопоставляют расход инструмента, давление у рабочего места и реальную подачу компрессора. В исходной схеме указаны 300 л/мин, 8 бар и производительность 500 л/мин. Затем учитывают одновременную работу постов, сопротивление шлангов, фильтров и фитингов. Результат проверяют измерением под нагрузкой, потому что показание на выходе компрессора не описывает давление у инструмента.
Зачем нужен ресивер объёмом двести литров?
Ресивер объёмом 200 л сглаживает кратковременные пики расхода и уменьшает частоту включений компрессора. Он не заменяет подачу, если инструмент постоянно потребляет больше, чем агрегат может обеспечить. Поэтому объём сопоставляют с расходом 300 л/мин, давлением 8 бар, режимом включения и временем восстановления давления. Состояние слива и предохранительного клапана проверяют отдельно.
Почему воздушный фильтр нельзя исключать из схемы?
Без фильтра пыль попадает в компрессор и ускоряет износ поршневой группы, а затем переносится в магистраль и инструмент. Перед запуском проверяют фильтрующий элемент, корпус, направление потока и перепад давления. Загрязнение фильтра не устраняют повышением уставки: сначала меняют элемент и проверяют подачу при рабочем давлении 8 бар.
Как проверить запас давления для шланга?
Рабочее давление шланга должно превышать рабочее давление компрессора минимум на 20 %, как указано в исходной странице. Дополнительно проверяют температуру, состояние оболочки, фитинги и отсутствие перегибов. Для схемы с давлением 8 бар сопоставляют маркировку конкретного шланга с паспортом, а не оценивают прочность по внешнему диаметру или привычному типоразмеру.
Откуда берётся вода в пневмосистеме СТО?
Конденсат образуется при сжатии воздуха из-за снижения температуры и увеличения давления. Вода накапливается в ресивере и переносится в магистраль при неисправном сливе, переполнении или отсутствии влагоотделителя. Проверяют дренаж, фильтры, уклон линии и состояние шлангов. Если давление и расход ухудшились одновременно, ищут также засорение и утечку.
Как учитывать шум и мощность при размещении агрегата?
Для исходной схемы указаны мощность двигателя 3 кВт, уровень шума 85 дБА и температура воздуха 20 °C. Эти параметры используют при выборе места, вентиляции, крепления и доступа для обслуживания. Шум и вибрацию проверяют после монтажа под рабочей нагрузкой. При этом нельзя жертвовать фильтрацией и отводом конденсата ради более компактного размещения.
