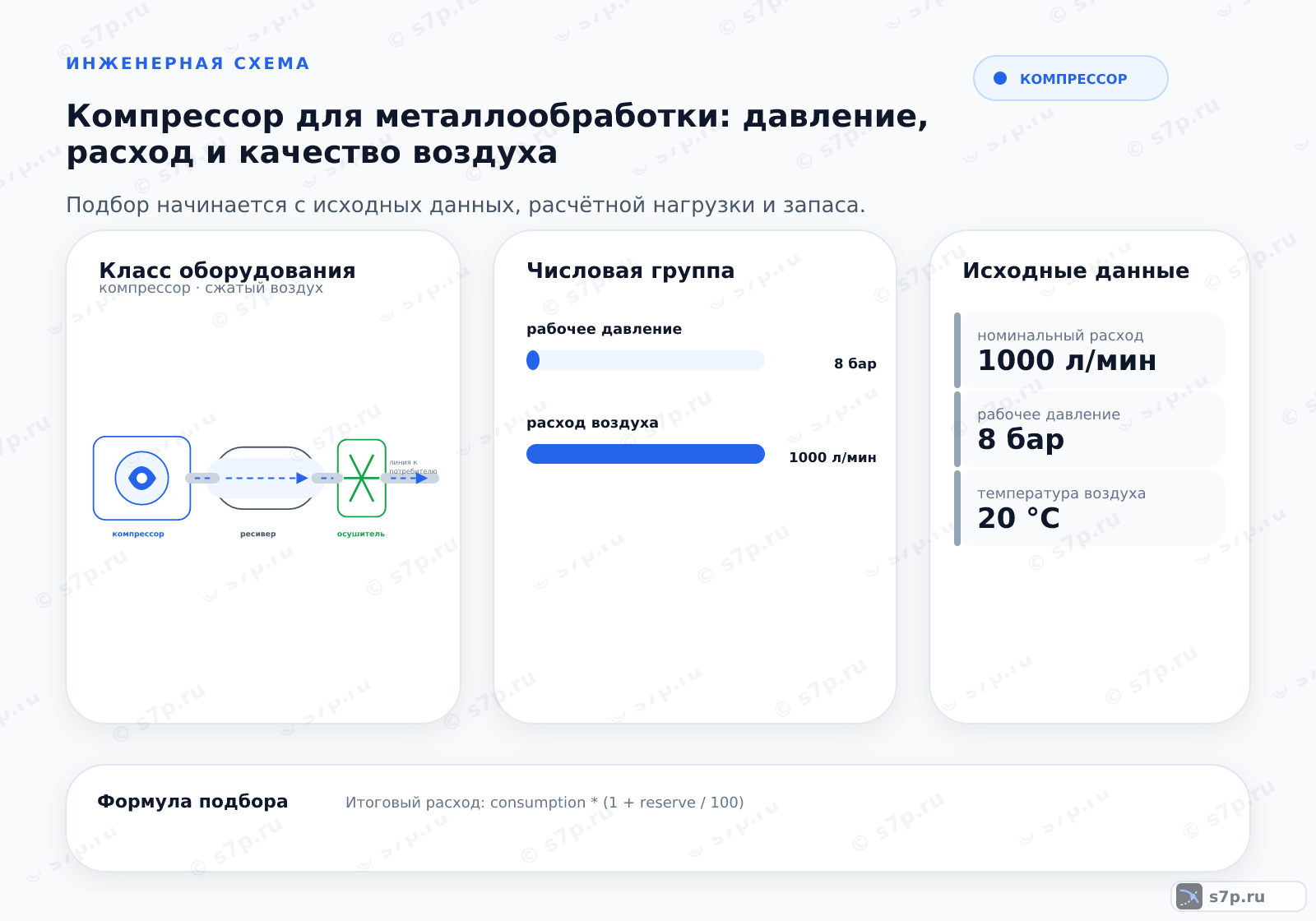

Для металлообработки компрессор подбирают по фактическому расходу воздуха, рабочему давлению и совместной работе станков и пневмоинструмента. Исходная схема включает расход 1000 л/мин и давление 8 бар; при оценке учитывают потери в фильтре, осушителе, шлангах и арматуре, а также режим восстановления после включения инструмента.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Подбор компрессора для металлообработки

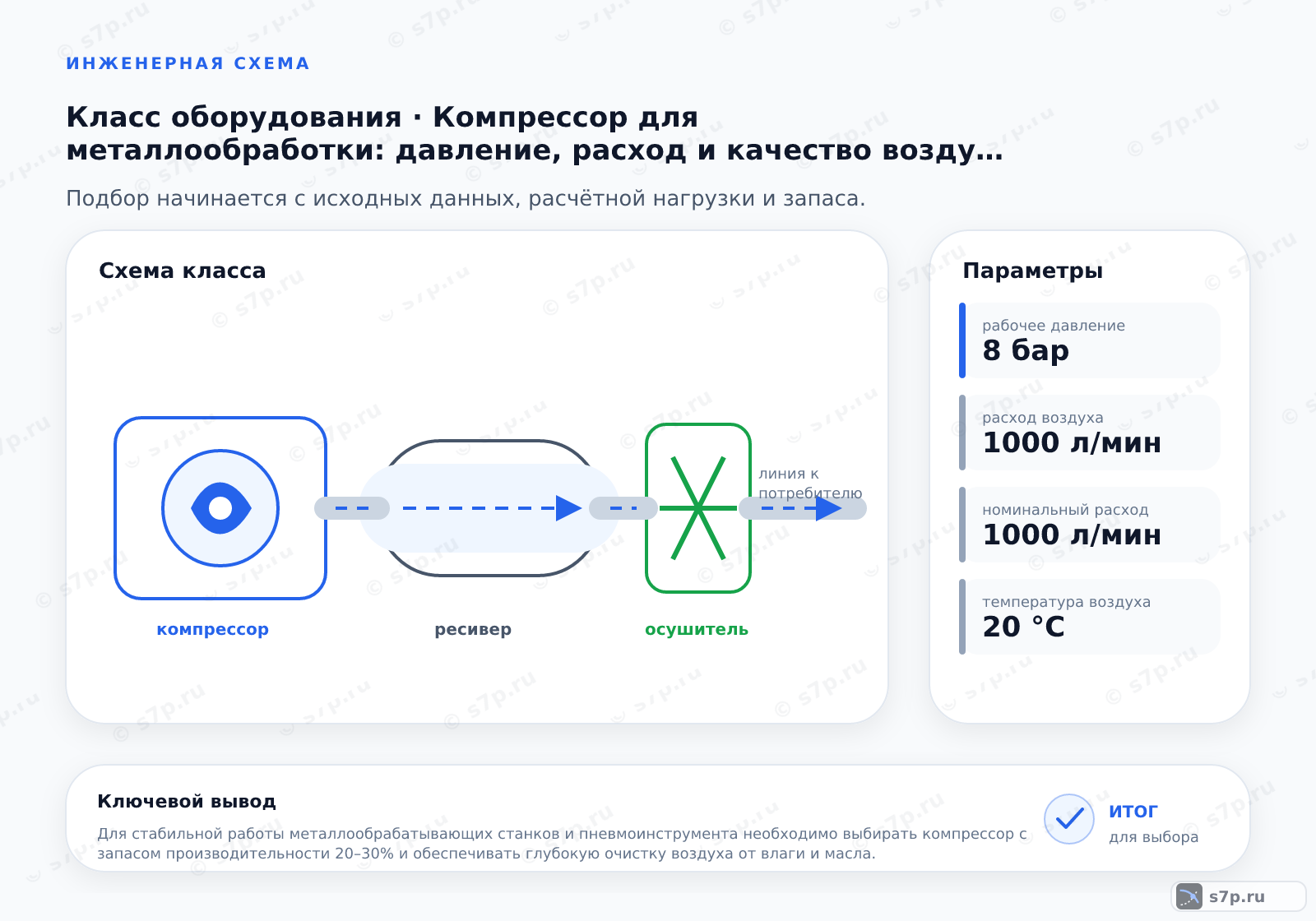

Подбор для металлообработки начинается с характера потребителей: станок может требовать ровную подачу, а пневмоинструмент — кратковременный расход с заметными колебаниями. Поэтому оценивают не только сам компрессор, но и ресивер, магистраль, фильтрацию и точки отбора воздуха. Исходная схема использует расход 1000 л/мин и рабочее давление 8 бар.
Производительность сопоставляют с фактическим расходом на рабочем давлении. Если в сети есть несколько потребителей, рассматривают их совместную работу и потери в арматуре, а затем проверяют, как установка возвращается к рабочему режиму после включения инструмента. Для длительной работы станков подходит винтовая схема с плавной подачей и меньшей вибрацией, если это подтверждено задачей и паспортом оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
В расчёт вводят расход воздуха, рабочее давление и режим включения потребителей. Результат нельзя принимать по заявленной мощности двигателя или по присоединительному размеру: сравнивают подачу компрессора именно в точке давления, где работает инструмент. Отдельно учитывают сопротивление фильтра, осушителя, шлангов и арматуры, потому что до рабочего места доходит не весь поток.
Для исходных условий таблица задаёт давление 8 бар, температуру воздуха 20 °C и влажность 60 %. Эти данные нужны при оценке конденсата и выбора подготовки воздуха. Калькулятор следует использовать как проверку взаимосвязи параметров, а итог сверять с характеристикой конкретной модели и схемой пневмосети.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В исходной таблице для расчёта приведены расход воздуха 1000 л/мин, рабочее давление 8 бар, температура воздуха 20 °C и влажность 60 %. Такой набор описывает точку, от которой начинают сопоставление компрессора с оборудованием участка. Расход читают вместе с давлением, иначе одинаковое значение подачи может означать разные рабочие режимы.
Температура и влажность определяют нагрузку на систему подготовки воздуха и вероятность образования конденсата после охлаждения. При проверке паспорта сопоставляют допустимые режимы компрессора с условиями помещения и сети. Если реальная схема отличается от исходной, заменяют исходные параметры расчётными, а не переносят табличные значения без проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход воздуха | 1000 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Рабочее давление | 8 бар | бар | инженерная практика; сверить по паспорту |
| Температура воздуха | 20 °C | °C | инженерная практика; сверить по паспорту |
| Влажность воздуха | 60 % | % | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмму читают как связь между потребным расходом и давлением в рабочей точке. Сначала находят режим станка или инструмента, затем смотрят, сохраняет ли компрессор требуемую подачу после учёта фильтров, трубопровода и местных сопротивлений. Точка на графике имеет смысл только вместе с условиями всасывания и способом измерения производительности.
Для исходной схемы ориентиром служат 1000 л/мин при 8 бар. Отклонение фактической точки от расчётной ищут по показаниям давления, состоянию фильтра и утечкам, а не компенсируют постоянным повышением уставки. Максимальное давление из паспорта остаётся ограничением для всей системы и её трубопроводов.
5. Типичные ошибки подбора
Вода из ресивера и магистрали попадает к инструменту при недостаточном отводе конденсата. Перед поиском причины нестабильной подачи проверяют фильтр, влагоотделитель, слив и наличие утечек. Для условий с влажностью 60 % состояние подготовки воздуха нельзя оценивать только по показанию манометра: давление может сохраняться, пока качество потока уже ухудшается.
Другой риск — работа без воздушного фильтра или при давлении выше паспортного предела. Загрязнение ускоряет износ поршневой группы и винтового блока, а превышение давления нагружает трубопроводы и арматуру. После обслуживания сопоставляют фактическую подачу с рабочей точкой и проверяют герметичность соединений под нагрузкой.
Частые вопросы
Как связать расход станка с характеристикой компрессора?
Расход станка сопоставляют с подачей компрессора при том же рабочем давлении, а не с паспортной мощностью двигателя. Для исходной схемы указаны 1000 л/мин и 8 бар. Затем учитывают фильтры, осушитель, арматуру, шланги и одновременную работу потребителей. Проверку выполняют по давлению у рабочего места и по фактической подаче, а результат сверяют с паспортом конкретной модели.
Почему давление у инструмента ниже показания на компрессоре?
Падение возникает из-за сопротивления фильтра, влагоотделителя, узкого шланга, фитингов или утечки. Сначала измеряют давление до и после подозрительного участка при работающем инструменте, затем проверяют слив конденсата и состояние фильтров. Повышение уставки без поиска причины может вывести трубопровод или арматуру за допустимый режим и не восстановит подачу через узкое сечение.
Когда для станков подходит винтовой компрессор?
Винтовая схема подходит для длительной и относительно равномерной работы металлообрабатывающих станков, когда нужна плавная подача воздуха и меньшая вибрация. Таблица прямо связывает такую задачу с предпочтительностью винтовых компрессоров. Решение всё равно проверяют по расходу, давлению, качеству подготовки воздуха, режиму включения и доступности обслуживания, а не только по типу механизма.
Как влажность влияет на работу пневмосистемы участка?
При влажности 60 % после сжатия и охлаждения образуется конденсат, который переносится в ресивер, магистраль и инструмент. Вода вызывает коррозию и нарушает работу пневмооснастки. Проверяют фильтр, влагоотделитель, дренаж и состояние низких участков трубопровода. Если давление нормально, это не означает, что воздух достаточно сухой для конкретного станка.
Что проверить при нестабильной подаче воздуха к станку?
Сначала фиксируют давление и расход в момент включения потребителя, затем проверяют утечки, фильтр, осушитель, ресивер и работу регулирования. После этого сопоставляют фактическую точку с исходными 1000 л/мин при 8 бар. Отдельно проверяют, не превышает ли совместная нагрузка подачу компрессора. Изменять настройку следует только после устранения механической причины.
Можно ли запускать компрессор без воздушного фильтра?
Нет. Без фильтра пыль и металлические частицы попадают в пневматическую часть, ускоряют износ поршневой группы и винтового блока, а затем разносятся по сети. Перед запуском проверяют наличие и состояние фильтра, направление потока, герметичность корпуса и перепад давления. Загрязнённый элемент меняют по паспорту оборудования, не компенсируя его сопротивление повышением уставки.
