Система медицинского воздуха строится на безмасляном компрессоре, осушке, фильтрации, резервировании и отдельной сети потребителей. Качество оценивают после всех ступеней подготовки, а расчёт связывает давление нагнетания, потребление, температуру окружающей среды, высоту размещения и напряжение сети с работой удалённого потребителя. Предохранительный клапан согласуют с защищаемой системой.
данные обновлены 2026-10-21 ·
1. Как обеспечить чистоту и резервирование медицинского воздуха

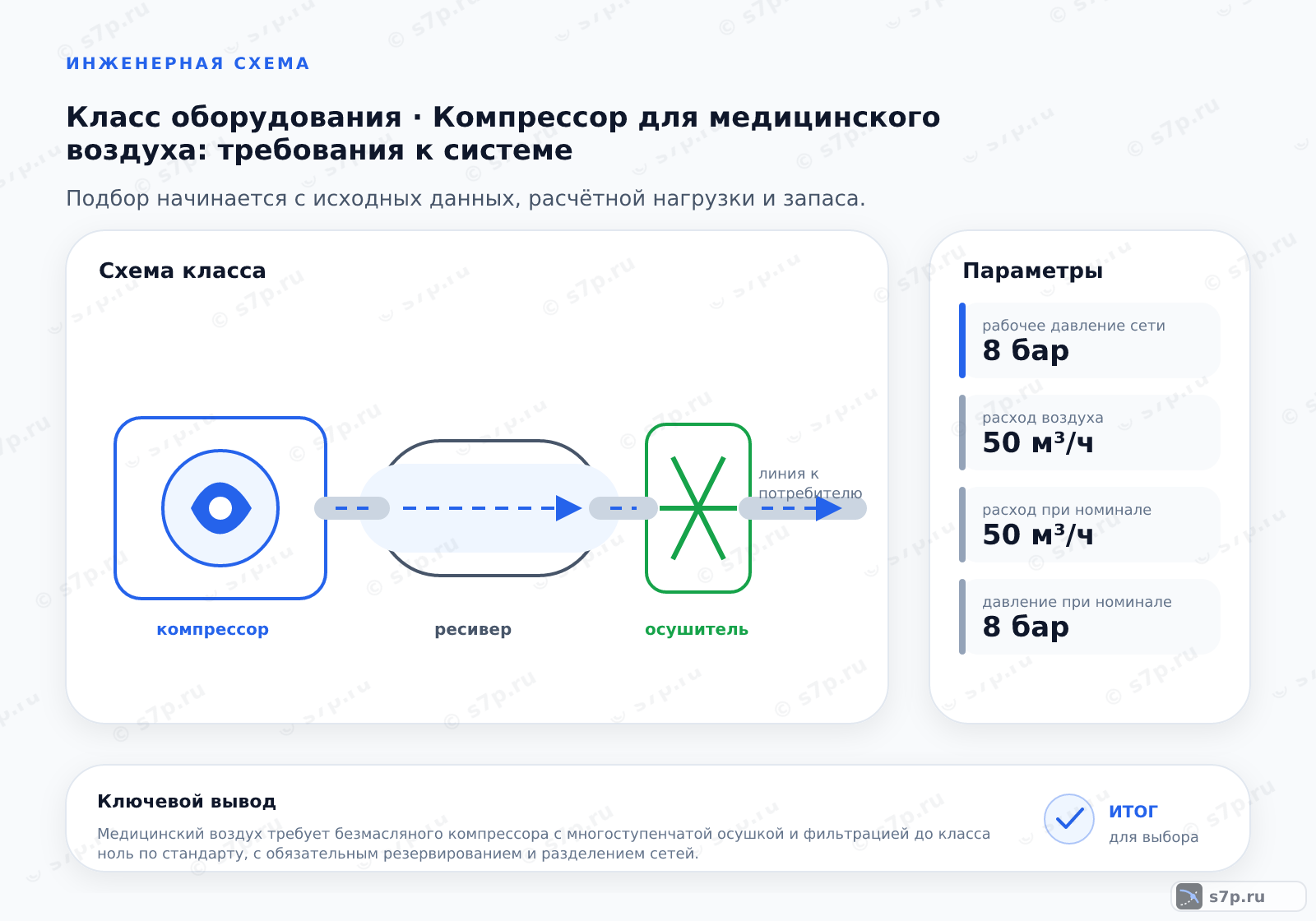

Медицинский воздух проходит от безмасляного компрессора через осушку и фильтрацию к отдельной сети потребителей. Схему оценивают по чистоте, стабильности давления, потреблению, резервированию и разделению контуров. Масляную смазку не применяют в цепи подачи воздуха пациентам, а качество контролируют после всех ступеней подготовки.
Компрессорную связывают с помещением, электропитанием, вентиляцией, дренажом и аварийными сигналами. Предохранительный клапан сопоставляют с расчётным давлением сосуда и допустимым давлением защищаемой системы. Переключение на резерв должно быть частью схемы, а не отдельным ручным действием без контроля состояния сети.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора

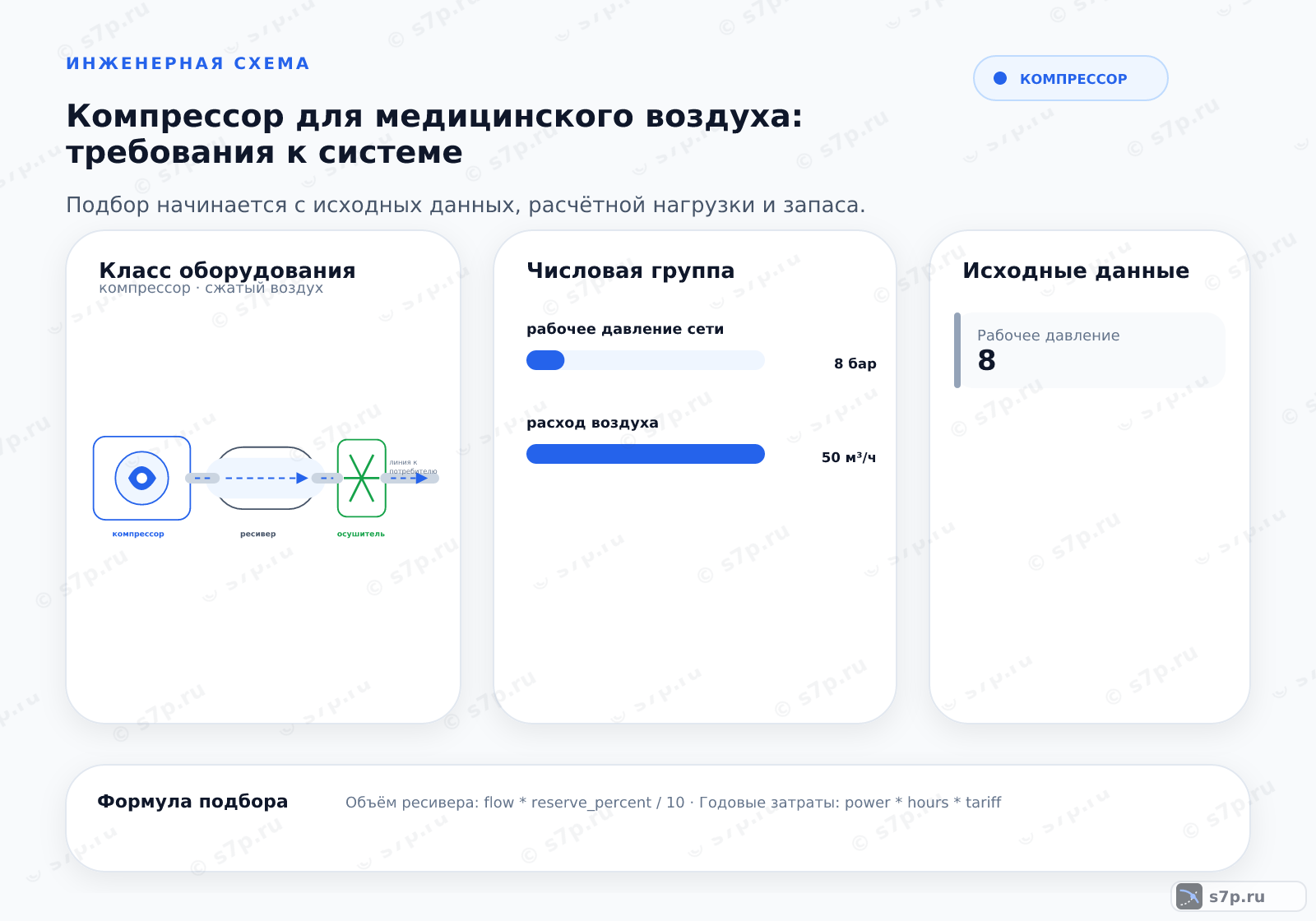

Калькулятор связывает давление нагнетания, потребление воздуха, температуру окружающей среды, высоту размещения и напряжение сети. Эти входы описывают нагрузку на компрессор, влияние среды и условия электропитания. Результат сопоставляют с паспортом, осушкой, фильтрацией и схемой разделения сетей.
Расчётную точку проверяют не только возле агрегата, но и в удалённом потребителе. При изменении состава оборудования пересматривают расход, давление и работу резерва. Отдельно фиксируют условия срабатывания защиты, доступ к дренажу и возможность обслуживания без подачи неподготовленного воздуха в медицинский контур.
3. Исходные данные для расчёта

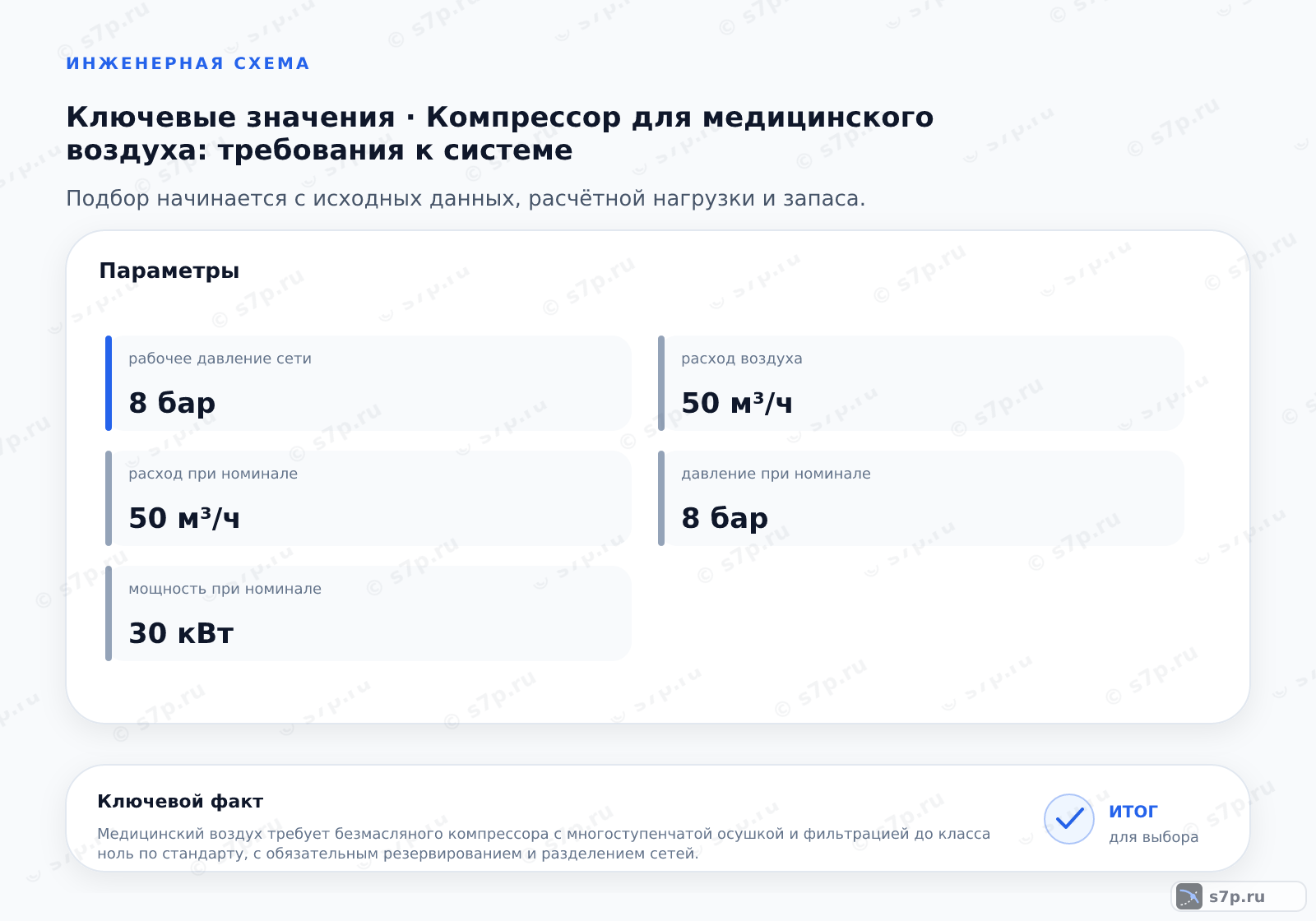

В исходные данные входят давление нагнетания, температура окружающей среды, потребление воздуха, высота над уровнем моря и напряжение сети. Они описывают рабочую нагрузку, условия охлаждения и электрическую часть установки. Давление и расход относят к согласованной точке измерения, иначе расчёт смешивает параметры разных участков.
Температуру и высоту учитывают при проверке паспортной производительности и охлаждения. Напряжение сопоставляют с проектом питания и защитой линии. До расчёта уточняют требования фильтрации, осушки, резервирования и разделения сетей, поскольку гидравлически подходящий компрессор может не соответствовать медицинскому контуру.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление нагнетания | 8.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура окружающей среды | 25 °C | °C | СП 48.13330.2019 |
| Потребление воздуха | 45 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Высота над уровнем моря | 150 м | м | инженерная практика; сверить по паспорту |
| Напряжение сети | 380 В | В | ПУЭ 7 |
4. Диаграмма зависимости
Диаграмма связывает давление сети и расход воздуха при заданном режиме компрессора. Рабочую точку читают вместе с сопротивлением осушителя, фильтров, трубопроводов и арматуры, поскольку потребитель получает давление после подготовки. Резервную ветвь проверяют по той же схеме, чтобы переключение не меняло качество потока.
По кривой оценивают поведение системы при росте потребления и изменении условий помещения. Отклонение давления разбирают по компрессору, дренажу, фильтрации и утечкам. Проверка диаграммы дополняется контролем чистоты воздуха, аварийных сигналов и состояния предохранительного клапана.
5. Типичные ошибки подбора
Компрессорную не размещают в подвальном помещении без принудительной вентиляции: недостаточный воздухообмен ухудшает охлаждение и усложняет контроль состояния оборудования. В помещении проверяют свободный приток и отвод воздуха, доступ к фильтрам, дренажу, клапанам и электрической защите.
Масляная смазка в контуре подачи пациентам недопустима, а отказ осушки или фильтрации изменяет состав медицинского воздуха. Предохранительный клапан настраивают по расчётному давлению сосуда и допустимому давлению защищаемой системы. При отклонении давления сначала изолируют неисправную ветвь и проверяют резерв, не подавая неподготовленный поток потребителю.
Частые вопросы
Почему в контуре для пациентов нужен безмасляный компрессор?
Масляная смазка может внести аэрозоль и пары в поток, который поступает к пациенту, поэтому в таком контуре применяют безмасляную компрессорную часть. После неё всё равно проверяют осушку, фильтрацию, дренаж и качество воздуха в точке потребления. Состояние компрессора оценивают вместе с сетью: загрязнение может появиться после агрегата из-за трубопровода или неисправного фильтра.
Как связать резервирование и разделение медицинских сетей?
Резервная ветвь должна поддерживать требуемое давление и качество воздуха при переключении, а разделение сетей не допускает случайного смешения потоков разного назначения. Проверяют обратную арматуру, сигнализацию, очистку, электропитание и порядок перехода. Испытание выполняют в рабочей схеме, затем подтверждают показатели в удалённых точках. Наличие резервного агрегата без проверенного переключения не решает задачу.
Какие данные нужны для расчёта медицинской компрессорной?
Фиксируют давление нагнетания, потребление воздуха, температуру помещения, высоту размещения и напряжение сети. Эти параметры дополняют требованиями к осушке, фильтрации, резерву и разделению контуров. Все значения относят к согласованной точке и согласованному режиму. После расчёта рабочую точку сравнивают с паспортом, а результат проверяют у наиболее удалённого потребителя.
Почему помещение компрессорной нельзя оставлять без вентиляции?
Компрессор и привод выделяют тепло, а недостаточный воздухообмен ухудшает охлаждение и меняет фактическую производительность. В подвальном помещении без принудительной вентиляции дополнительно усложняется удаление нагретого воздуха и контроль условий эксплуатации. Проверяют приток, вытяжку, свободный доступ к фильтрам, дренажу и защите. Возврат к работе выполняют после восстановления нормального воздухообмена.
Как связать предохранительный клапан с давлением системы?
Настройку клапана сопоставляют с расчётным давлением сосуда и допустимым давлением защищаемой системы, оставляя защиту выше нормального рабочего режима. Нельзя выставлять значение только по привычке или по показанию другого участка. Проверяют паспорт сосуда, схему трубопровода, исправность клапана и направление сброса. После изменения оборудования настройку пересматривают по обновлённому расчёту.
Что контролировать после фильтрации у пациента?
Проверяют качество воздуха в точке подачи, а не только возле компрессора. Контролируют влагу, частицы, масло, давление и работу дренажа после всех ступеней подготовки. Осматривают соединения и дальние участки сети, где возможны утечки или загрязнение. При отклонении изолируют проблемную ветвь, проверяют резерв и не подают неподготовленный воздух до восстановления фильтрации и подтверждения результата.
