Для производства электроники требуется сжатый воздух классов ГОСТ Р ИСО 8573-1 по частицам, воде и маслу; иногда требуется точка росы −40 °C. Превышение паспортного давления приводит к разгерметизации соединений и повреждению чувствительных датчиков. Отсутствие дренажа конденсата вызывает коррозию трубопроводов и рост влажности в чистых зонах. С учётом запаса 25 % выбирают агрегат 15 кВт.
данные обновлены 2026-10-21 ·
1. Как подобрать Компрессор для электроники: сухой и чистый воздух для процесса: суть
В производстве электроники сжатый воздух оценивают как часть технологической среды. Для процесса задают требования к чистоте, влаге, точке росы, маслу и давлению в точке потребления. Компрессор сопоставляют с фильтрацией и осушкой, потому что загрязнение платы или пневмопривода возникает уже после выхода воздуха из агрегата.

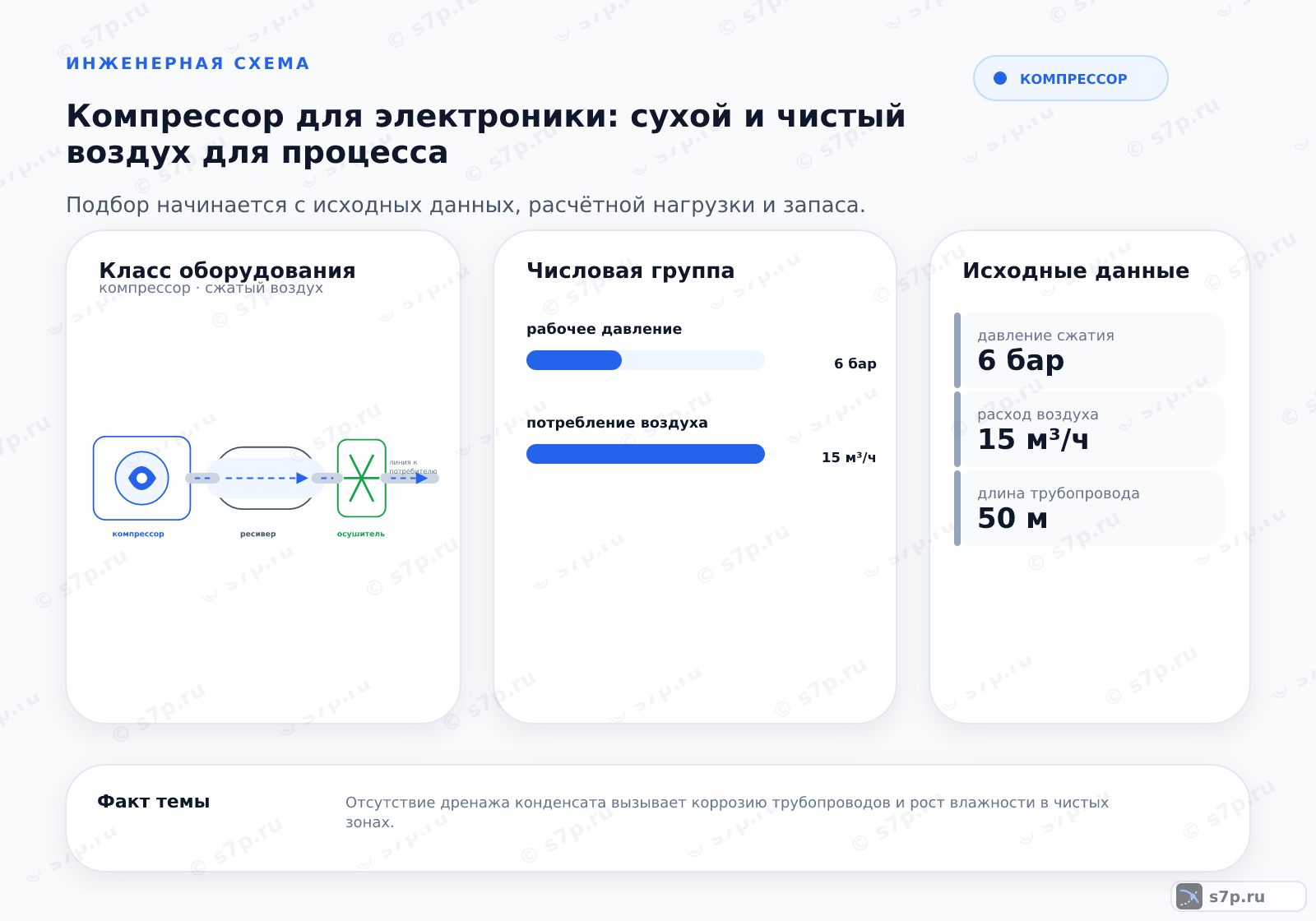

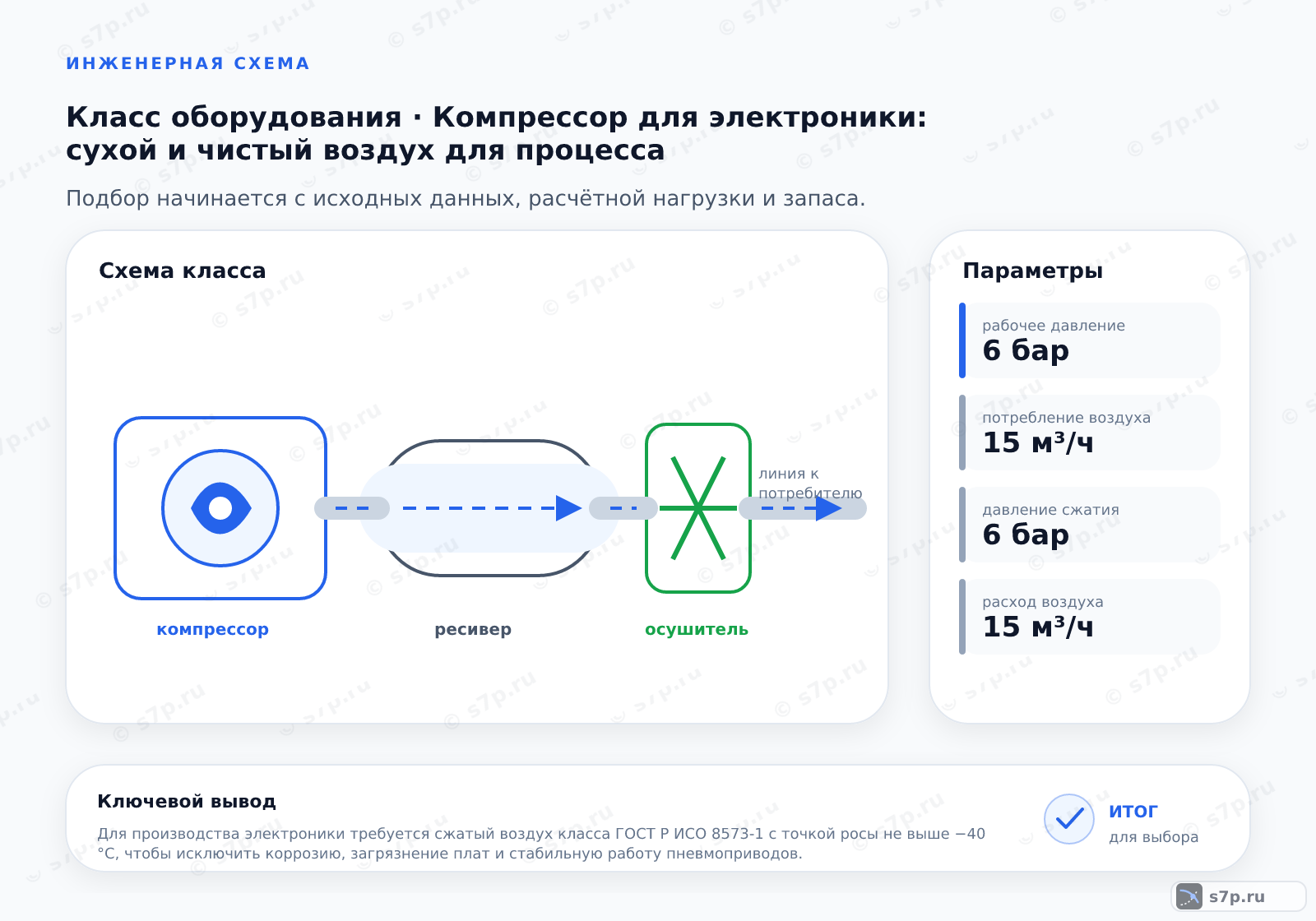

Схема включает компрессор, осушитель, фильтры, трубопровод и точки отбора. Длина линии, количество потребителей и температура среды влияют на падение давления и состояние воздуха. До выбора фиксируют режим работы оборудования, требования чистой зоны и способ отвода конденсата, затем сверяют параметры с паспортом системы.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
Калькулятор связывает рабочее давление с потреблением воздуха, длиной трубопровода и количеством точек. Температуру среды рассматривают при проверке осушки и охлаждения, а давление сравнивают с режимом пневмоприводов. Расчётную точку проверяют после фильтров и арматуры, поскольку именно там работает электронное оборудование.
Итог не заменяет проверку качества воздуха. После расчёта оценивают класс очистки, отвод конденсата, доступ к фильтрам и режим холостого хода. Если добавляются новые точки или меняется трасса, пересматривают расход и потери давления, сохраняя требования к чистоте в самой удалённой точке.
3. Исходные данные для расчёта
В исходные данные входят рабочее давление, потребление воздуха, температура среды, длина трубопровода, количество точек и допустимый шум. Они описывают нагрузку на компрессорную часть и условия, в которых работают фильтры, осушитель и пневмоприводы. Каждую величину относят к конкретной схеме цеха.
Длину линии и число точек не отделяют от диаметра, арматуры и последовательности фильтрации. Температура влияет на влагосодержание и работу осушителя, а шум — на размещение оборудования. Перед расчётом проверяют, что входные значения относятся к согласованному режиму и подтверждены паспортом или условиями процесса.

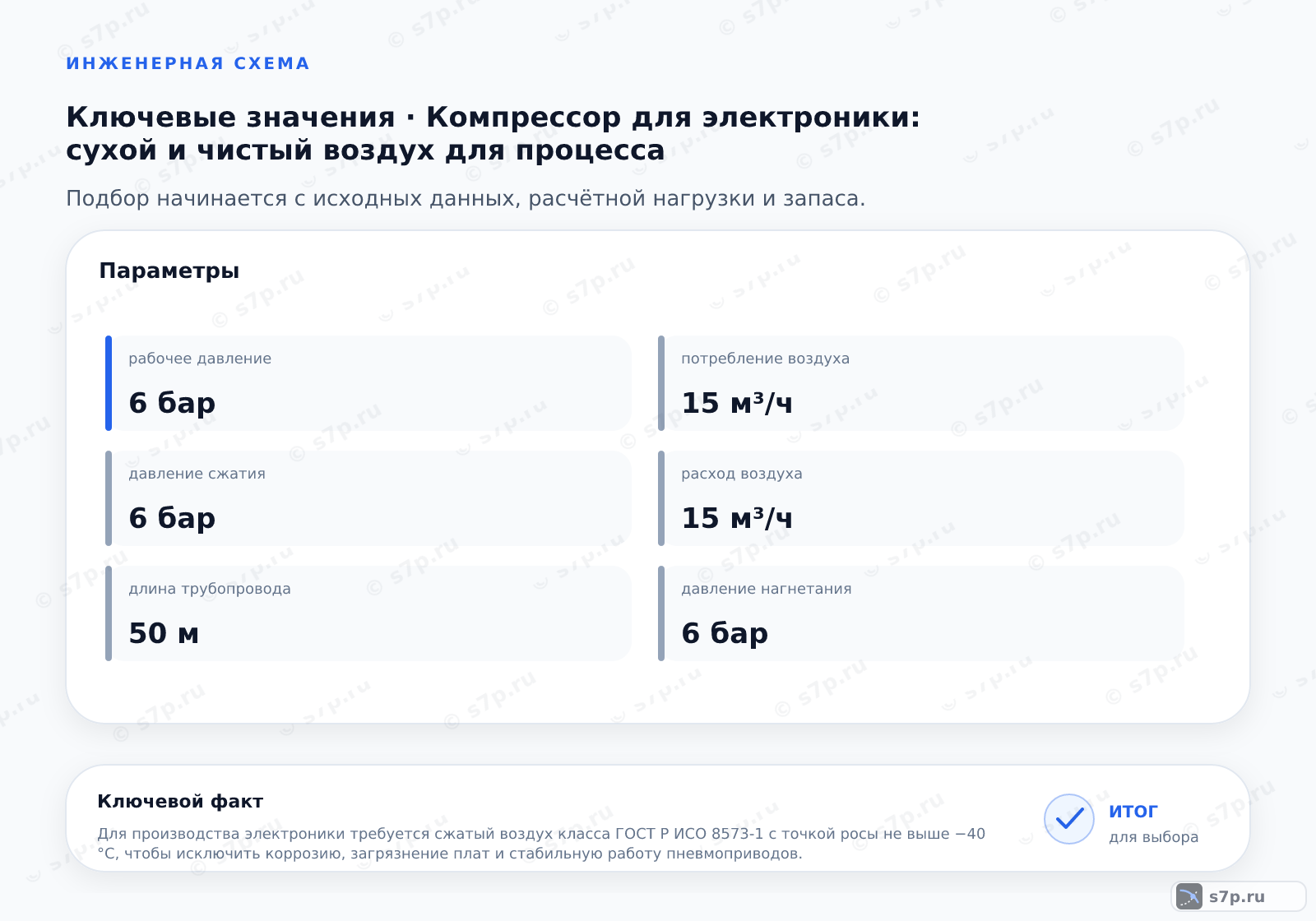

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Потребление воздуха | 15 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Температура среды | 20 °C | °C | инженерная практика; сверить по паспорту |
| Длина трубопровода | 50 м | м | инженерная практика; сверить по паспорту |
| Количество точек | 10 шт | шт | инженерная практика; сверить по паспорту |
| Допустимый шум | 75 дБ | дБ | ГОСТ 12.1.003 |
4. Диаграмма зависимости
Диаграмма показывает связь рабочего давления и расхода воздуха для сети, где потребители подключаются через фильтры и трубопровод. При увеличении отбора рабочая точка смещается, а потери на длинном участке уменьшают давление у станка. График читают по месту потребления, а не только по выходу компрессора.
По кривой проверяют режим при подключении нескольких точек и при изменении температуры среды. Полученное давление сопоставляют с требованиями к пневмоприводам, а качество воздуха проверяют отдельными средствами контроля. Конденсат, масло и частицы ищут по всей линии, включая участки после осушителя.
5. Типичные ошибки подбора
Качество воздуха проверяют в точке потребления по требуемому классу, а фильтры подбирают как последовательность очистки, а не как одиночный корпус. Отсутствие дренажа оставляет влагу в трубопроводе, а масло и частицы могут дойти до плат или приводов. Состав воздуха сверяют после монтажа и обслуживания фильтров.
Холостой ход увеличивает расход электроэнергии и указывает на несогласованность режима компрессора с потреблением. Нагнетание не перекрывают при работающем агрегате: сначала проверяют арматуру, автоматику и путь сброса. При росте влажности или падении давления осматривают осушитель, дренаж, соединения и дальние точки сети.
Частые вопросы
Где проверять качество воздуха для электроники?
Контроль выполняют в точке потребления, после фильтров, осушителя, трубопровода и арматуры. Воздух возле компрессора может быть чистым, но в дальней ветви появятся влага, масло или частицы из-за загрязнённого фильтра, коррозии и утечек. Требуемый класс сопоставляют с процессом и подтверждают измерением после обслуживания или изменения схемы.
Почему точка росы влияет на работу электронного производства?
Влага конденсируется при охлаждении воздуха и может вызвать коррозию, загрязнение плат и нестабильность пневмоприводов. Поэтому проверяют осушитель, дренаж, температуру среды и состояние трубопровода, а не только давление компрессора. Требование к точке росы задают для точки потребления. После изменения расхода или трассы проверяют, что подготовка воздуха сохраняет этот режим.
Как длина трубопровода и число точек меняют подбор?
Длинная линия и большое количество точек увеличивают сопротивление и меняют распределение расхода. Сопоставляют давление у компрессора с давлением у наиболее удалённого потребителя, учитывая фильтры, повороты, арматуру и одновременность работы. При добавлении ветви пересматривают производительность и осушку. Нельзя переносить расчёт короткой линии на разветвлённую сеть без проверки потерь.
Что означает длительный холостой ход компрессора?
Холостой ход показывает, что режим компрессора не согласован с потреблением или автоматика неправильно переключает нагрузку. Проверяют утечки, уставки, обратную арматуру, объём ресивера и работу потребителей. Длительная работа без полезного отбора увеличивает расход электроэнергии и тепловую нагрузку. После устранения причины сравнивают цикл включений с фактическим графиком производства.
Можно ли использовать масляный компрессор для плат?
Можно рассматривать только схему, в которой система очистки подтверждает требуемый класс воздуха и контролирует масляный аэрозоль и пары. Обычный аэрозольный фильтр не решает задачу удаления паров. Перед выбором проверяют компрессор, сепарацию, осушку, фильтры и точку контроля. Для чувствительной линии безмасляный вариант сопоставляют с требованиями процесса и паспортом оборудования.
Как обслуживать дренаж и фильтры в чистой линии?
Проверяют работу автоматического или ручного дренажа, отсутствие воды в нижних точках и состояние фильтрующих элементов. Обслуживание выполняют так, чтобы загрязнение не попало в чистую ветвь; после замены проверяют герметичность и качество воздуха у потребителя. Если влажность растёт, осматривают осушитель, охлаждение, уклон трубопровода и участки после фильтра, а не только слив ресивера.
