Масляный компрессор может применяться при соответствующей системе очистки и требуемом классе ISO 8573-1; аэрозольный фильтр 0,01 мкм не удаляет масляные пары. Работа компрессора в замкнутом помещении без вентиляции приводит к перегреву и снижению КПД.
данные обновлены 2026-10-21 ·
1. Как подобрать Компрессор для ЧПУ и лазера: требования оборудования к воздуху: суть

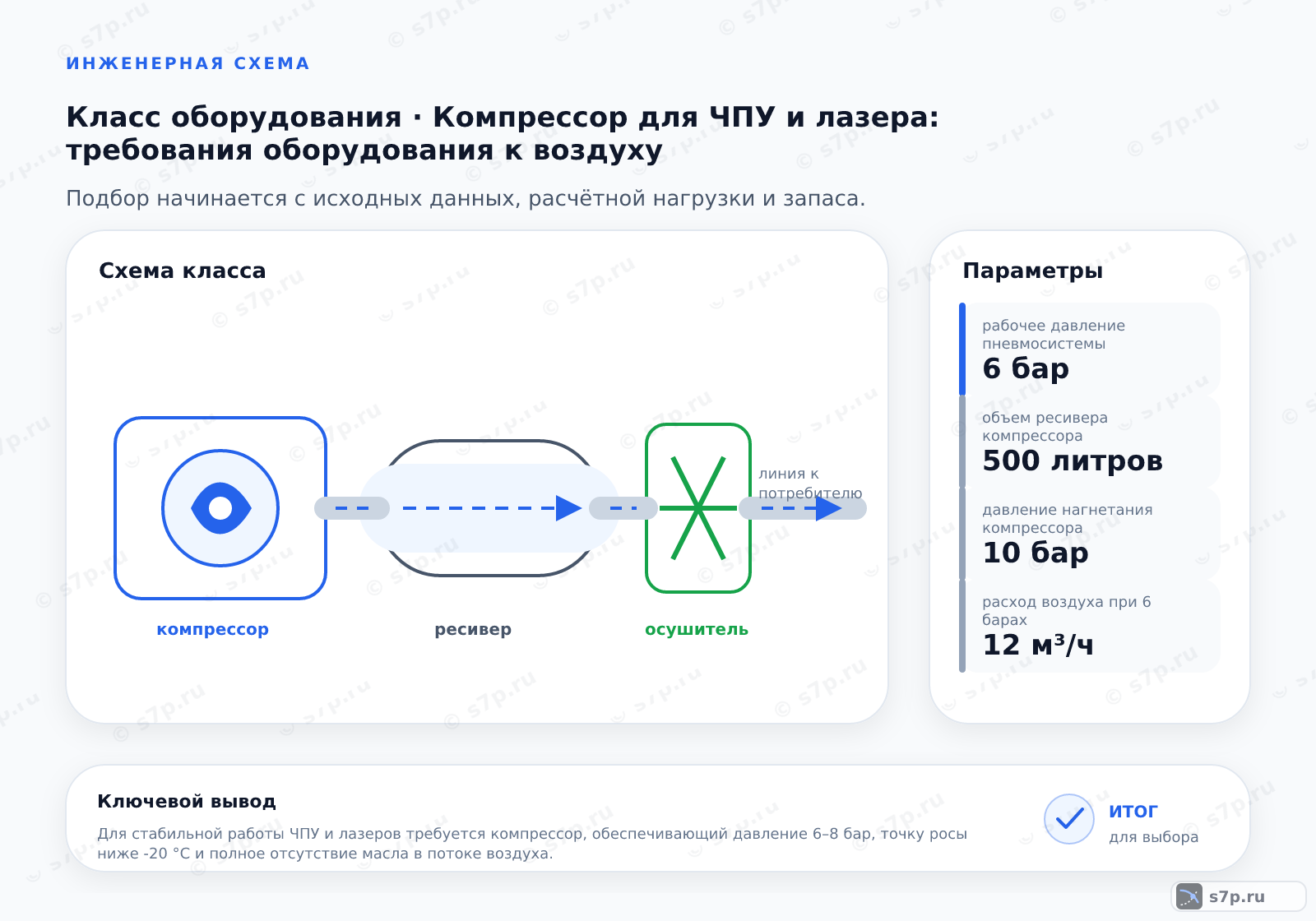

Для ЧПУ и лазерного оборудования компрессор подбирают по рабочему воздуху, расходу и давлению в точке потребления. Поток проходит через фильтрацию и трубопровод, поэтому масло, аэрозоль и влага могут дойти до пневмопривода или оптики, если очистка не соответствует процессу. Масляный агрегат допустим только при системе очистки, рассчитанной на требуемый класс воздуха.
Рабочий режим проверяют вместе с вентиляцией помещения. Компрессор в замкнутом объёме нагревает окружающий воздух, что снижает эффективность охлаждения и меняет фактическую производительность. Перед выбором фиксируют требования станка, лазера, фильтров, ресивера и линии, а затем сопоставляют их с паспортом агрегата.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Калькулятор подбора
Калькулятор связывает расход воздуха с давлением пневмосистемы, объёмом ресивера и режимом потребителя. В расчёт подают фактический расход станка и характеристики линии, затем проверяют, как фильтр, шланг и арматура меняют рабочую точку. Запас по производительности не рассматривают отдельно от качества воздуха и охлаждения.
Результат сопоставляют с паспортом оборудования и характеристикой компрессора. Если потребители работают не одновременно, описывают режимы включения и возможный провал давления при переключении. Для лазерной линии дополнительно проверяют путь воздуха до оптики и возможность обслуживания фильтра без загрязнения чистого участка.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В исходные данные входят давление срабатывания клапана, объём ресивера и максимальный расход воздуха. Эти параметры описывают запас в системе и границы, при которых пневмолиния должна оставаться управляемой. Их дополняют требованиями станка к чистоте, осушке, расходу и качеству соединений.
Значения из таблицы проверяют по паспорту конкретного оборудования, а затем рассматривают вместе с фильтрами, трубопроводом и точками отбора. Изменение длины линии или состава потребителей меняет потери и фактический расход. Нельзя переносить рабочую точку конкретного станка на другую установку без повторной проверки схемы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление срабатывания клапана | 4 бар | бар | инженерная практика; сверить по паспорту |
| Объем ресивера компрессора | 500 литров | литров | инженерная практика; сверить по паспорту |
| Максимальный расход воздуха | 15 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма связывает давление пневмосистемы с расходом воздуха и показывает, как ресивер и линия влияют на режим компрессора. При открытии потребителя расход возрастает, а давление может снижаться на фильтре, шланге и арматуре. Поэтому график читают в точке станка, а не только возле выхода агрегата.
По кривой проверяют устойчивость режима для оборудования, которое потребляет воздух импульсами. Положение рабочей точки сопоставляют с требованиями к очистке и охлаждению, поскольку подходящая гидравлика не гарантирует подходящий состав воздуха. Фактические показания сравнивают с расчётом после монтажа линии.
5. Типичные ошибки подбора
Опасная ошибка — принимать паспортное давление компрессора за допустимый режим станка и трубопровода. Настройку клапана и рабочую уставку сверяют с наиболее ограниченным участком системы, а защиту проверяют до подключения нагрузки. Перекрытая линия и неверная арматура меняют расход и создают лишнее давление.
Конденсат из ресивера и трубопровода удаляют по принятой процедуре, иначе вода доходит до станка и повреждает обработку или оптику. Аэрозольный фильтр не удаляет масляные пары, поэтому масляную схему оценивают по всей системе очистки. При перегреве проверяют вентиляцию помещения и свободный отвод тепла.
Частые вопросы
Почему фильтр не решает проблему масляных паров?
Аэрозольный фильтр задерживает жидкие капли и частицы, но масляные пары требуют отдельной оценки и подходящей схемы очистки. Поэтому масляный компрессор сопоставляют с требуемым классом воздуха, фильтрами, осушителем и точкой потребления. Для лазера проверяют путь до оптики, а для ЧПУ — состояние пневмоприводов. При запахе масла или следах на фильтре работу останавливают для поиска источника.
Как сопоставить расход компрессора с режимом станка?
Фиксируют расход каждого потребителя, порядок включения и давление в точке станка, затем учитывают потери в шлангах, фильтрах и арматуре. Ресивер рассматривают как буфер для переменного отбора, но не как замену производительности. Полученную рабочую точку сверяют с паспортом компрессора и проверяют при одновременной работе пневмоприводов, если такой режим предусмотрен процессом.
Что проверять при попадании воды в станок или оптику?
Осматривают дренаж ресивера, осушитель, фильтры, нижние точки трубопровода и соединения. Затем проверяют температуру воздуха и режим охлаждения, поскольку конденсат образуется при изменении состояния потока. Воду удаляют до подачи воздуха к оборудованию, а причину связывают с отказом дренажа, насыщением фильтра или неверной схемой. Простая смена рабочего давления не устраняет влагу.
Какую роль играет вентиляция компрессорного помещения?
Насосная группа и двигатель выделяют тепло, поэтому замкнутое помещение без воздухообмена ухудшает охлаждение и снижает фактическую производительность. Проверяют приток, отвод нагретого воздуха и отсутствие перекрытых проходов. При росте температуры осматривают фильтры и охладитель, затем сравнивают режим с паспортом. Компрессор не ставят вплотную к стене или источнику тепла, если это нарушает условия эксплуатации.
Зачем нужен ресивер при импульсной работе лазера?
Ресивер сглаживает краткий отбор воздуха и уменьшает провал давления при открытии потребителя. Он не очищает поток сам по себе, поэтому после бака сохраняют требуемую фильтрацию и осушку. Объём и давление сопоставляют с режимом лазера, потерями линии и характеристикой компрессора. При длительном расходе проверяют производительность насосной группы, а не полагаются только на накопленный запас.
Как избежать опасного давления в пневмолинии станка?
Допустимый режим определяют по наиболее ограниченному участку: станку, трубопроводу, фильтру, ресиверу или клапану. Уставку и защиту сверяют с паспортами, а положение запорной арматуры проверяют до запуска. Нагнетание не перекрывают на работающем агрегате. При росте давления или срабатывании клапана питание отключают, изолируют линию и ищут причину в автоматике, фильтре или закрытом участке.
