1. Состав загрязнений, который определяет класс чистоты воздуха
Класс чистоты сжатого воздуха описывает предельное содержание твёрдых частиц, воды и масла в точке потребления. Это характеристика всего воздушного тракта, а не только компрессора или выходного фильтра. Для выбора оборудования сначала определяют, с каким воздухом взаимодействует процесс, затем прослеживают, где загрязнение может появиться или накопиться.
Одинаковое обозначение на выходе станции не гарантирует тот же результат у инструмента или технологической установки. Влага меняется при охлаждении, частицы приходят из сети, а масло может пройти через неподходящий сепаратор. Поэтому класс связывают с измерением в конечной точке, схемой фильтрации и состоянием дренажа.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Проверку начинают с требования потребителя и максимального расхода воздуха. Затем подбирают осушение по требуемой точке росы, фильтры для частиц и масла, манометры для наблюдения за перепадом и точки отбора проб. Испытание завершают измерением непосредственно там, где воздух входит в технологический процесс.
Каждый элемент отвечает за отдельный вид загрязнения: осушитель работает с влагой, фильтр задерживает частицы или масляный аэрозоль, а дренаж удаляет отделённый конденсат. Если один узел установлен без контроля его сопротивления и состояния, итоговая чистота может ухудшиться несмотря на исправный компрессор.
- Шаг 1Определите требуемый класс чистоты для конечного потребителя.
- Шаг 2Рассчитайте максимальный расход воздуха в системе.
- Шаг 3Выберите осушитель воздуха с нужной точкой росы.
- Шаг 4Подберите фильтры для удаления частиц и масла.
- Шаг 5Установите манометры для контроля перепада давления.
- Шаг 6Проведите испытания и измерьте параметры в точке потребления.
3. Ключевые параметры

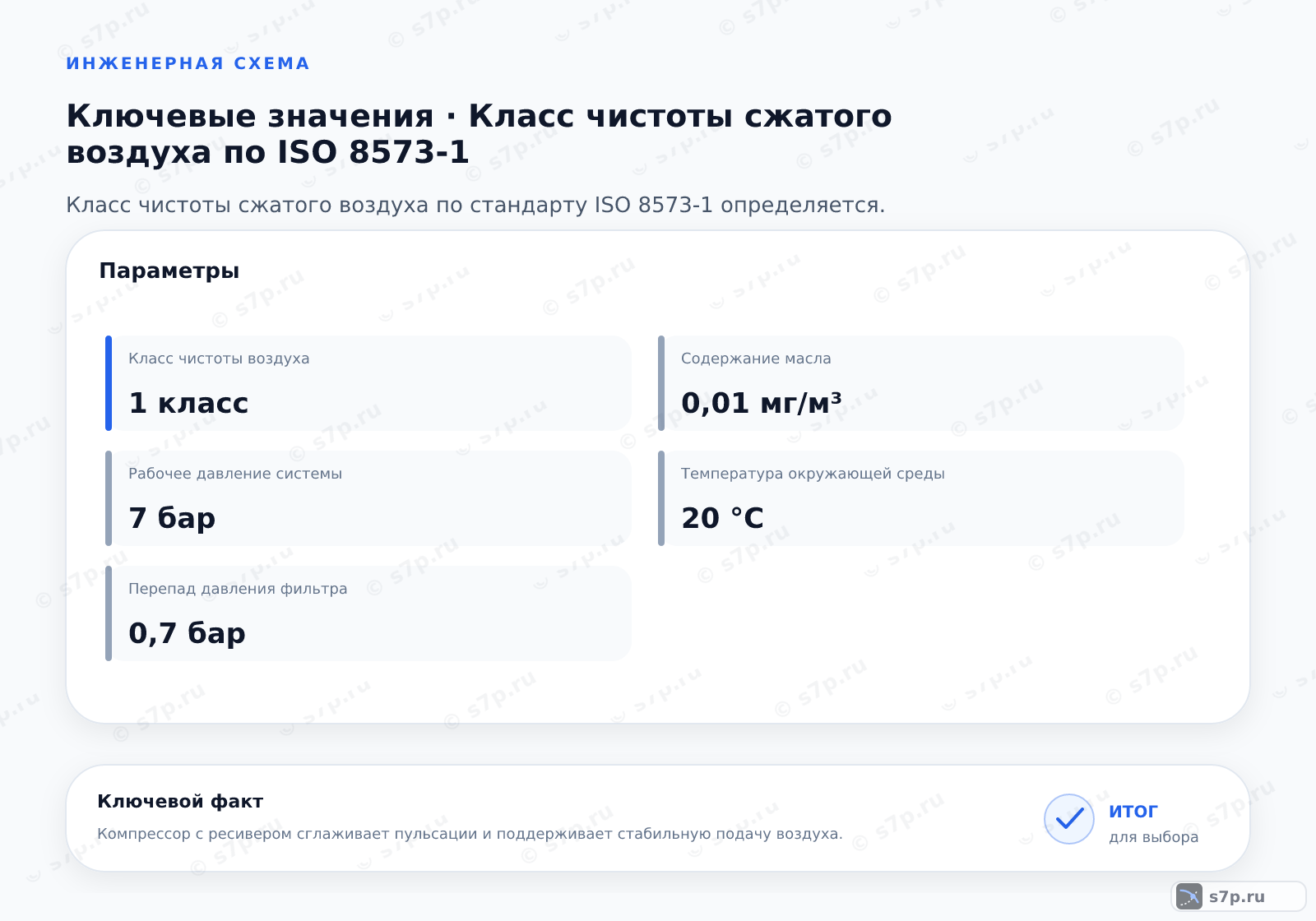

При чтении таблицы сопоставляют рабочее давление системы, температуру окружающей среды, перепад на фильтре и нормальное давление воздуха. Эти значения задают условия измерения и нагрузку на подготовку воздуха, но не заменяют требования конкретного потребителя. Отдельно проверяют точку росы и вид загрязнения, который должен быть удалён.
Перепад на фильтре растёт по мере накопления загрязнений и влияет на доступное давление у потребителя. Температуру и давление фиксируют вместе с местом замера, иначе сравнение проб теряет смысл. Табличные ориентиры сверяют с паспортами осушителя и фильтров, а класс подтверждают испытанием в рабочей точке.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление системы | 7 бар | бар | инженерная практика; сверить по паспорту |
| Температура окружающей среды | 20 °C | °C | ISO 8573-1:2010 |
| Перепад давления фильтра | 0.7 бар | бар | инженерная практика; сверить по паспорту |
| Нормальное давление воздуха | 1 бар | бар | ISO 8573-1:2010 |

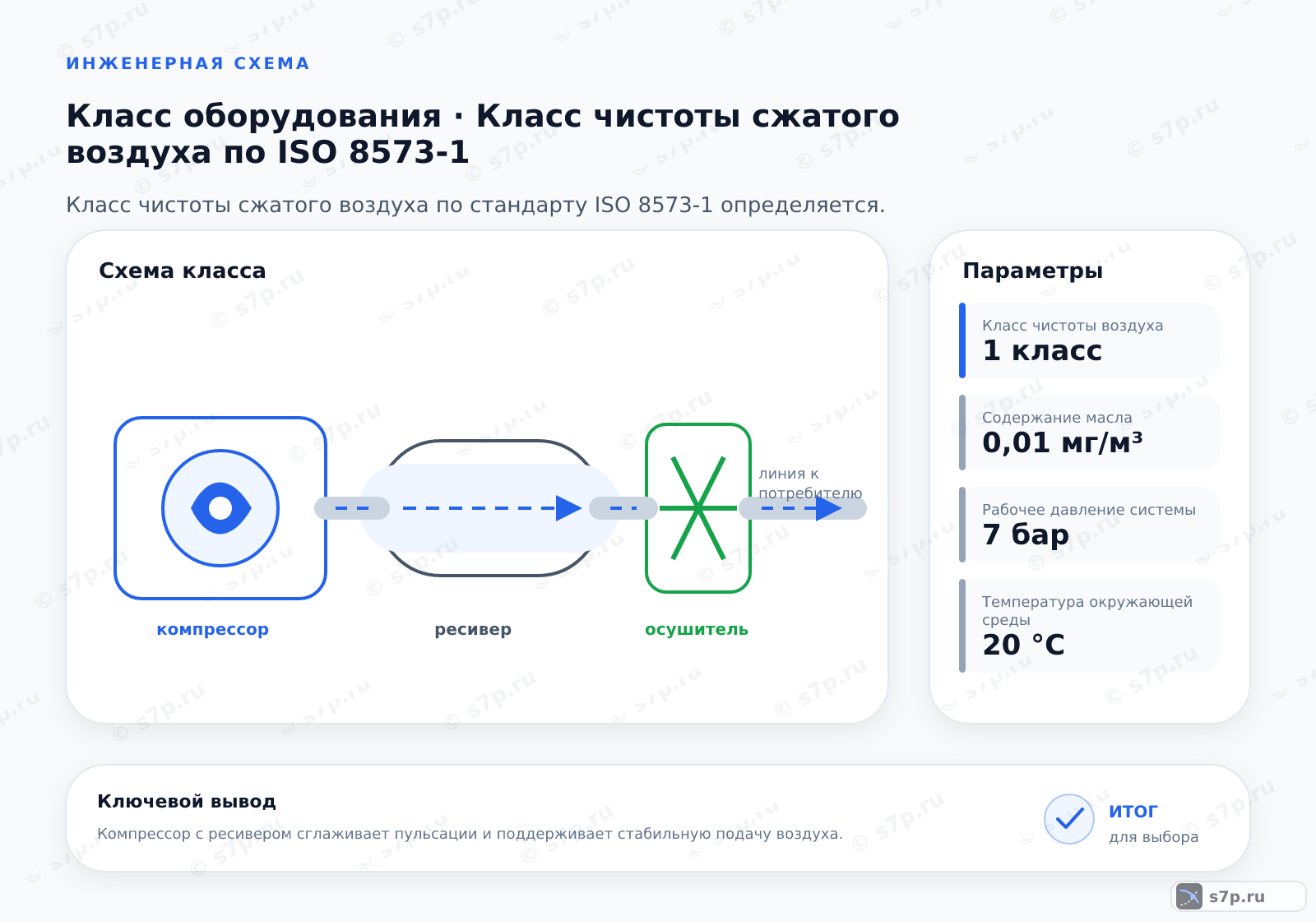

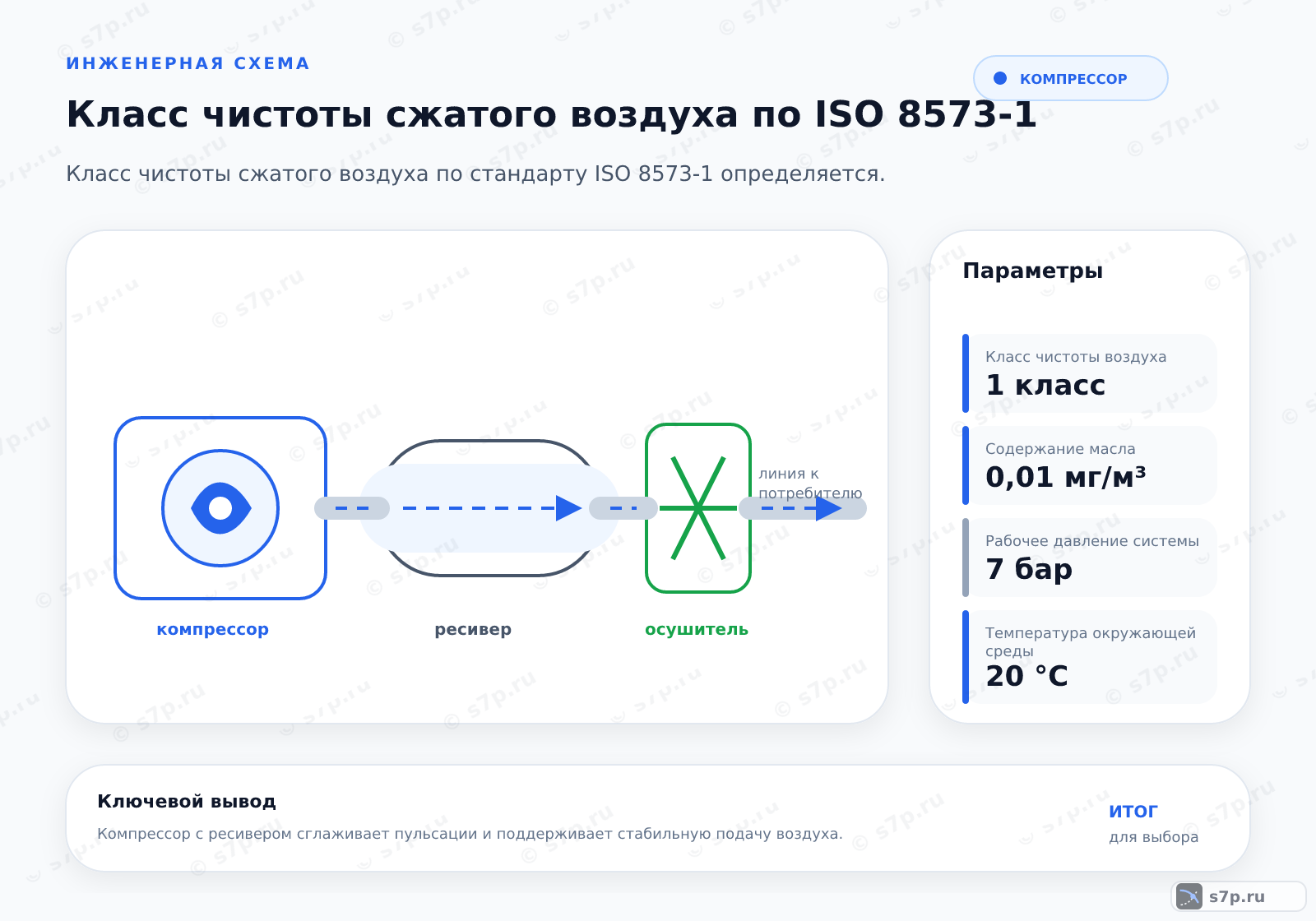

4. Схема контроля чистоты воздуха от компрессора до потребителя
Воздух проходит от компрессора через охлаждение, осушение и фильтрацию к магистрали, а затем к потребителю. На каждом участке может добавиться влага или частицы, поэтому схема контроля включает входную точку, элементы подготовки и конечный отбор. Дренаж отводит конденсат, но не заменяет осушитель или фильтр.
Схему читают по направлению потока и по назначению каждого узла. Если точка отбора расположена до последнего фильтра, она не показывает качество воздуха в процессе. При расхождении результатов проверяют герметичность, состояние фильтрующих элементов, перепад давления и условия отбора, не меняя класс без новой проверки.
5. Виды и разновидности
Рефрижераторный осушитель подходит для общих задач, где требуется умеренная точка росы. Адсорбционный вариант применяют для более глубокой осушки и критичных процессов, но он требует отдельной оценки регенерации и состояния адсорбента. Выбор делают по условиям потребителя, температуре и допустимому составу влаги.
Коалесцирующий фильтр удаляет аэрозоль масла и твёрдые частицы, но не устраняет водяной пар. Поэтому его ставят как часть цепочки подготовки, а не как замену осушению. При сравнении вариантов проверяют рабочее давление, перепад, совместимость материалов и возможность обслуживать фильтр без нарушения схемы.
| Значение | Источник |
|---|---|
| Рефрижераторный осушитель: обеспечивает точку росы +3 °C, подходит для общих нужд. | — |
| Адсорбционный осушитель: обеспечивает точку росы -40 °C, подходит для критичных процессов. | — |
| Коалесцирующий фильтр: удаляет аэрозоль масла и твердые частицы, но не пар. | — |
6. На что влияет и зачем нужно
Удаление влаги, масла и частиц поддерживает состояние пневматического оборудования и уменьшает перенос загрязнений в рабочую зону. Эффект оценивают по фактической точке потребления, потому что чистый поток после станции может загрязниться в трубопроводе, фильтре или дренажном узле.
Качество воздуха связывают с обслуживанием всей системы: контролируют перепад фильтров, отвод конденсата, состояние осушителя и герметичность сети. Если в процессе появляются следы масла или воды, сначала проверяют последовательность подготовки и место отбора, затем состояние компрессора и магистрали.
7. Частые ошибки и на что смотреть
Фильтр нельзя нагружать давлением выше паспортного, а автоматический дренаж должен свободно удалять конденсат. Растущий перепад показывает загрязнение или неправильный расход через элемент. Перед заменой проверяют направление потока, состояние уплотнений и причину появления влаги, чтобы новый фильтр не оказался временным решением.
Ошибка измерения возникает, когда пробу берут только на выходе компрессора или не учитывают рабочую нагрузку. Ещё одна проблема — считать коалесцирующий элемент заменой осушителю: он задерживает аэрозоль, но не пар. Диагностику проводят по всей цепочке до точки потребления и фиксируют результат после обслуживания.
Частые вопросы
Что именно описывает класс чистоты воздуха?
Он задаёт допустимое содержание твёрдых частиц, воды и масла в сжатом воздухе для конкретной точки потребления. Это не характеристика одного фильтра и не отметка только на выходе компрессора. При выборе учитывают весь тракт: охлаждение, осушение, фильтрацию, магистраль, дренаж и возможные источники загрязнения у потребителя.
Почему пробу воздуха берут у потребителя?
Именно в точке потребления воздух соприкасается с технологическим оборудованием, а по пути к ней может получить влагу, частицы или масляный аэрозоль. Проба на выходе станции показывает только состояние этого участка. Для достоверной оценки фиксируют место отбора, рабочую нагрузку, давление и состояние последнего фильтра, затем сопоставляют результат с требованиями процесса.
Когда нужен адсорбционный, а когда рефрижераторный осушитель?
Рефрижераторный вариант подходит для общих задач с умеренной точкой росы. Адсорбционный применяют, когда требуется более глубокая осушка и процесс чувствителен к влаге. Выбор проверяют по температуре, расходу, рабочему давлению, схеме регенерации и доступному обслуживанию. Ни один осушитель не отменяет предварительную фильтрацию и контроль дренажа.
Что удаляет коалесцирующий фильтр?
Коалесцирующий фильтр отделяет аэрозоль масла и твёрдые частицы, но не удаляет водяной пар. Поэтому его используют как часть цепочки подготовки, а требуемую точку росы обеспечивают осушителем. При подборе проверяют перепад давления, направление потока, совместимость с расходом и возможность отводить собранный конденсат через исправный дренаж.
О чём говорит растущий перепад на фильтре?
Растущий перепад означает, что сопротивление фильтрующего элемента увеличивается. Причиной бывает накопление пыли или масла, слишком большой расход либо неправильная установка. Сначала проверяют приборы и направление потока, затем состояние элемента и дренажа. После обслуживания измеряют перепад снова и убеждаются, что давление у потребителя восстановилось.
Как подтвердить класс после обслуживания системы?
После замены фильтра или осушителя проверяют герметичность, направление потока, работу дренажа и перепад давления. Затем повторяют отбор в точке потребления при рабочем режиме и сопоставляют содержание частиц, воды и масла с требованием процесса. Проверка только на выходе компрессора недостаточна, поскольку загрязнение может появиться дальше в сети.
