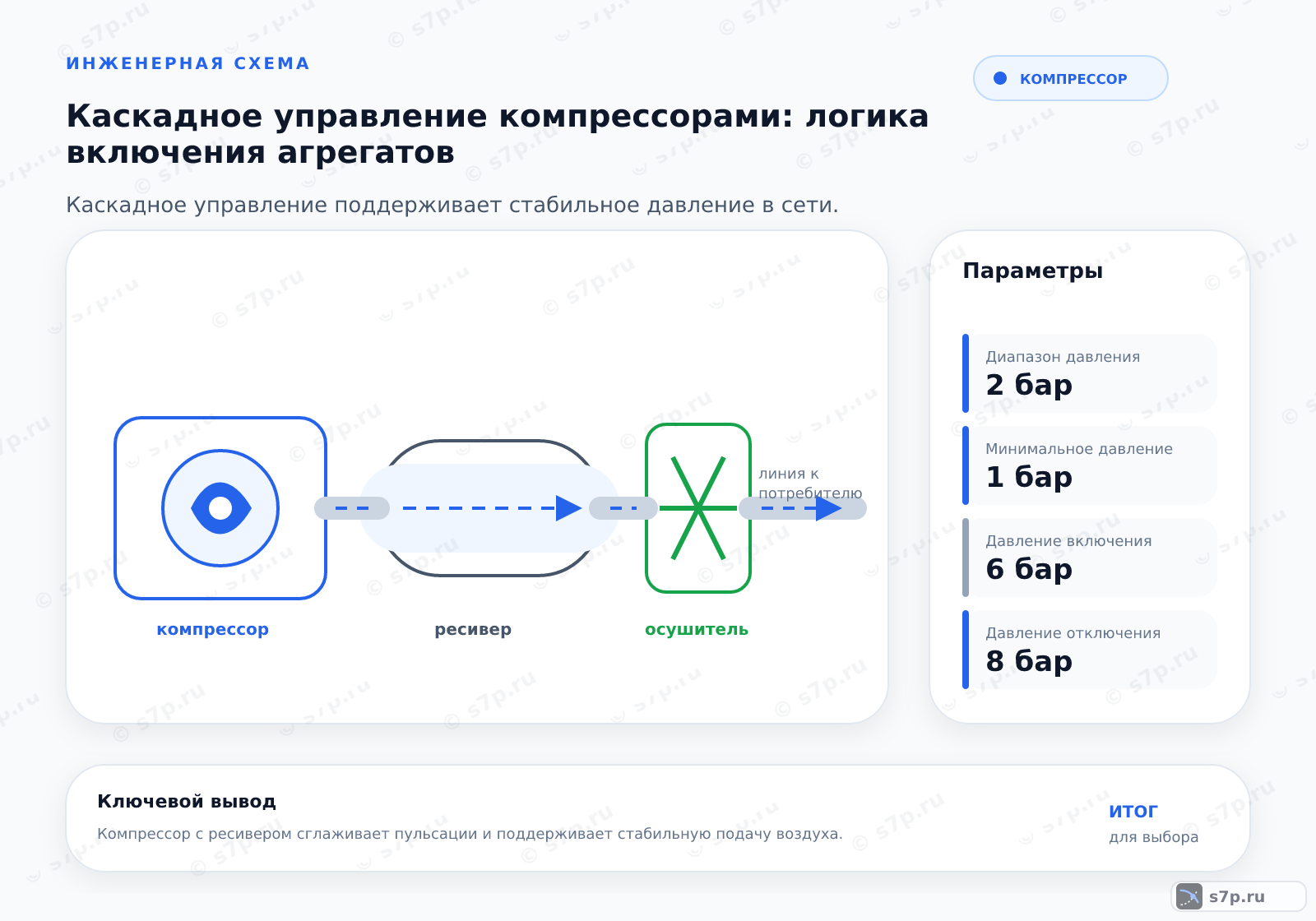

Каскадное управление поддерживает стабильное давление в сети, последовательно включая и отключая компрессоры в зависимости от текущего потребления воздуха, что обеспечивает равномерную наработку и продлевает срок службы оборудования.
данные обновлены 2026-10-21 ·
1. Что такое каскадное управление компрессорами
Каскадное управление распределяет нагрузку между несколькими компрессорами по состоянию давления в общей сети. Контроллер получает сигнал от датчика, сопоставляет его с уставками включения и отключения и меняет состав работающего оборудования. Такой режим связывает потребление воздуха с доступной производительностью, а не запускает все агрегаты одновременно.
Для устойчивой работы нужны согласованные датчик, ресивер, обратные клапаны и команды запуска. Если измерение снято не в магистральном ресивере или агрегат не отделён обратным клапаном, контроллер видит не тот режим, который нужно регулировать. Поэтому настройку оценивают по давлению и фактическому поведению всей сети.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
В рабочей последовательности сначала устанавливают датчик давления в магистральном ресивере, затем задают нижнее давление включения и верхнее давление отключения. После этого задают минимальный интервал между пусками и включают ротацию очереди. Завершают проверкой реакции системы при пиковой нагрузке.
Контроллер должен различать падение давления из-за потребления и кратковременное колебание сигнала. Минимальный интервал ограничивает слишком частые пуски, а ротация не даёт одному агрегату постоянно оставаться первым. При проверке смотрят не только на команду, но и на фактическое включение, обратные клапаны и восстановление давления.
- Шаг 1Установить датчик давления в магистральном ресивере
- Шаг 2Настроить уставку включения (нижнее давление)
- Шаг 3Настроить уставку отключения (верхнее давление)
- Шаг 4Задать минимальный интервал между пусками
- Шаг 5Включить функцию ротации (смены очереди)
- Шаг 6Проверить работу при пиковой нагрузке

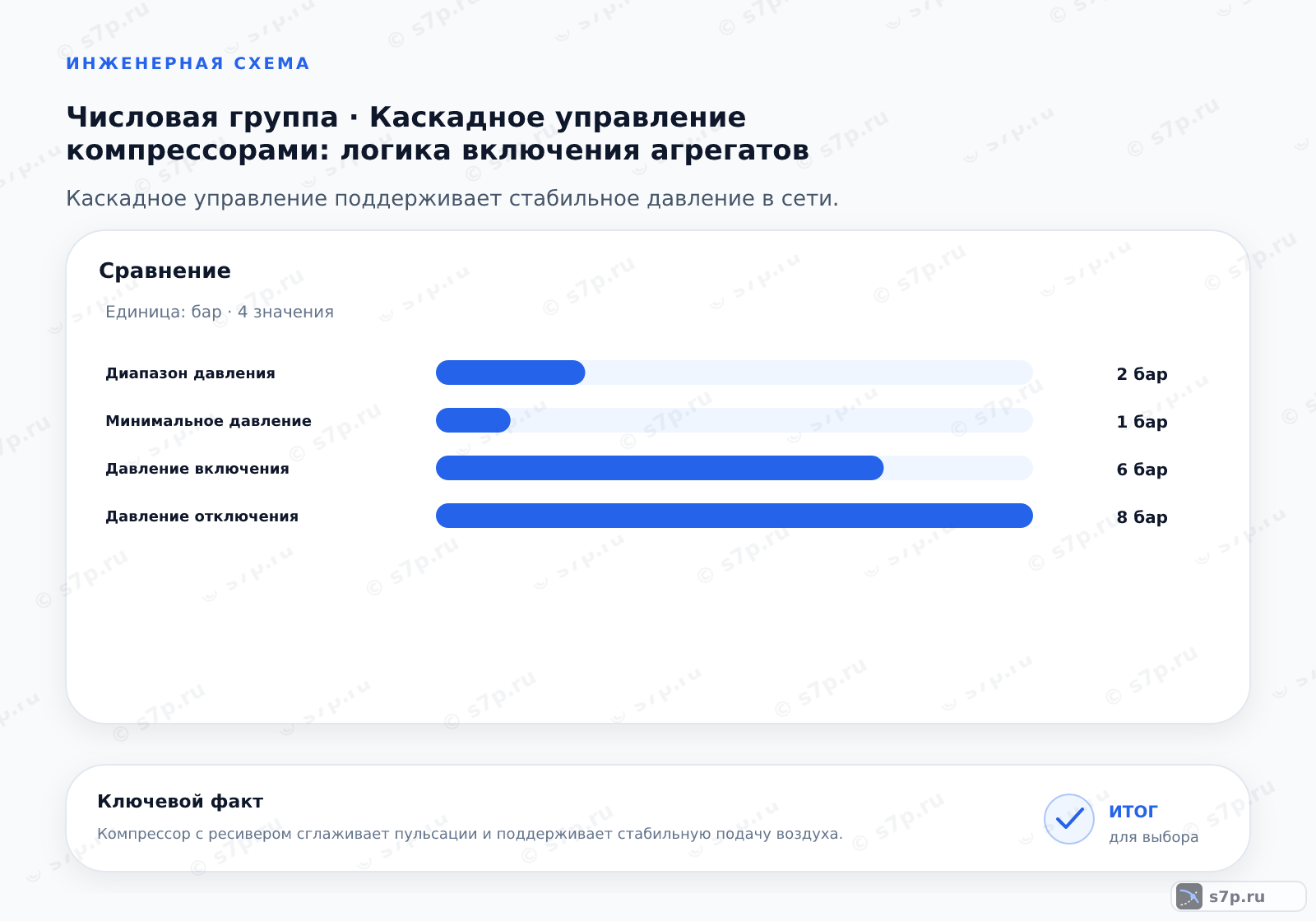

3. Ключевые параметры
Давление включения составляет 6 бар, давление отключения — 8 бар, минимальный интервал пусков — 3 мин, время работы до ротации — 5 мин. Эти значения образуют одну логику: нижняя и верхняя уставки задают рабочий диапазон, интервал защищает от частых стартов, а ротация меняет порядок работы.
Уставки нельзя рассматривать без характеристик компрессоров, ресивера и допустимой частоты пусков. При изменении состава оборудования заново проверяют, успевает ли давление пройти диапазон без колебаний и не конфликтует ли команда контроллера с локальной защитой агрегата.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление включения | 6 бар | бар | инженерная практика; сверить по паспорту |
| Давление отключения | 8 бар | бар | инженерная практика; сверить по паспорту |
| Минимальный интервал пусков | 3 мин | мин | инженерная практика; сверить по паспорту |
| Время работы до ротации | 5 мин | мин | инженерная практика; сверить по паспорту |

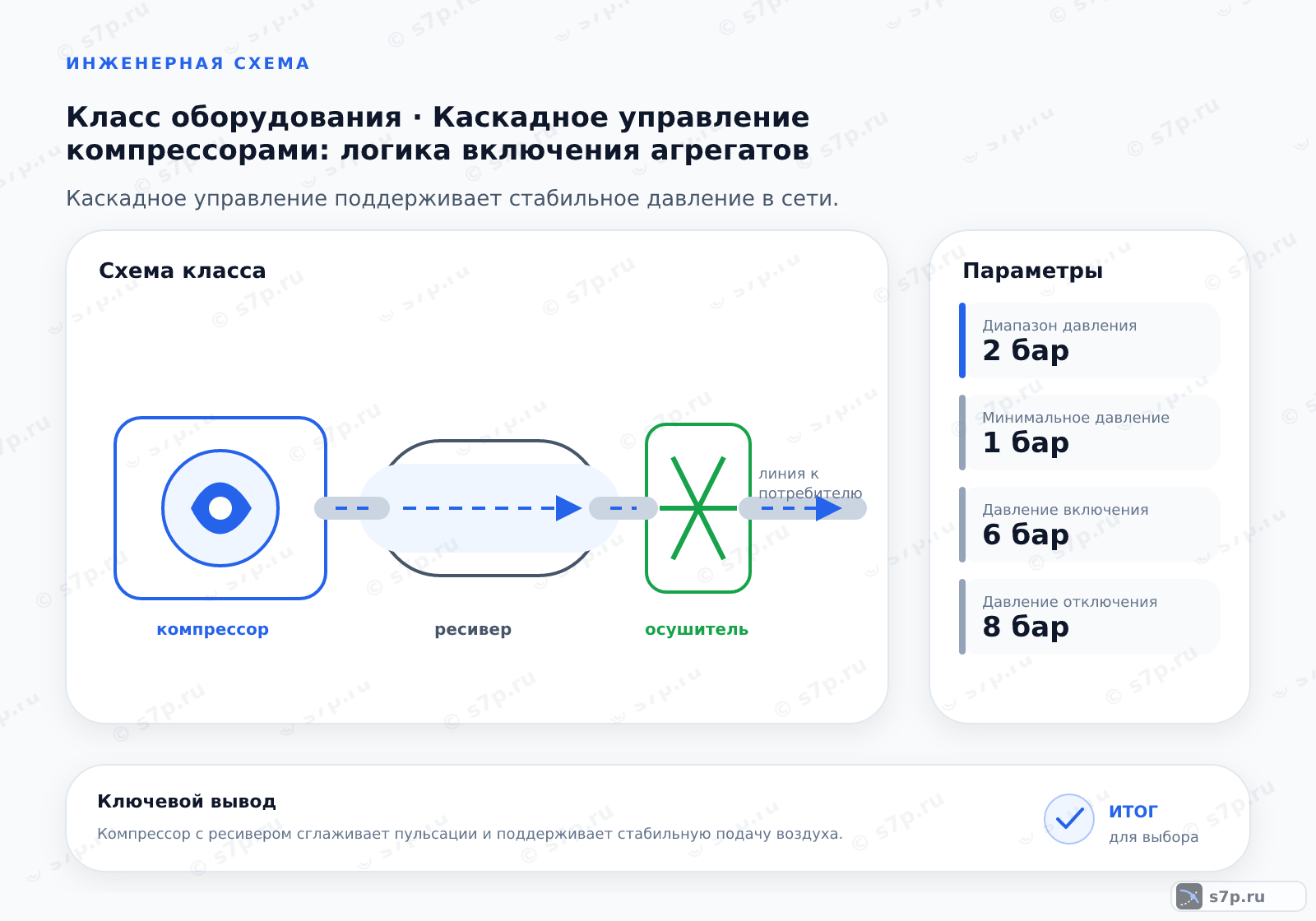

4. Схема работы
При росте потребления давление в магистральном ресивере снижается к уставке включения, и контроллер добавляет компрессор согласно очереди. После уменьшения нагрузки давление поднимается к уставке отключения, после чего лишний агрегат выводится из работы. Ротация меняет порядок, а не саму потребность сети.
На схеме отдельно проверяют датчик, ресивер, обратные клапаны и связь с каждым компрессором. Ошибка в одном участке может выглядеть как неправильная настройка каскада: датчик запаздывает, клапан пропускает поток, а локальная автоматика блокирует команду. Диагностику ведут от давления к фактическому состоянию агрегата.
5. Виды и разновидности
Жёсткая последовательность запускает агрегаты в заранее заданном порядке. Ротация по моточасам меняет очередь с учётом накопленной наработки. Приоритет по резерву оставляет в готовности выбранный агрегат и использует остальные по логике системы. Варианты отличаются способом распределения команд, а не только названием режима.
Сравнение начинают с характера нагрузки и требований к резерву. Для переменного потребления оценивают частоту переходов между ступенями, для ротации — состояние счётчиков наработки, для резервной схемы — доступность выбранного агрегата. В каждом случае проверяют, что локальные защиты имеют приоритет над общей командой.
| Значение | Источник |
|---|---|
| Жесткая последовательность | инженерная практика; сверить по паспорту |
| Ротация по моточасам | инженерная практика; сверить по паспорту |
| Приоритет по резерву | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Минимальный гистерезис и интервал пусков выбирают по характеристикам компрессоров, ресивера и допустимой частоте стартов. Если верхняя и нижняя уставки слишком близки, давление начинает колебаться, а агрегаты получают частые команды. При настройке таймеров учитывают объём ресивера и реальную скорость изменения нагрузки.
Обратные клапаны проверяют вместе с датчиком и состоянием ресивера. Неплотный клапан создаёт обратный поток, а неверное место измерения заставляет контроллер реагировать на чужой участок сети. Режим непрерывного пуска рассматривают как признак ошибки настройки или недостаточной согласованности оборудования, а не как нормальную работу каскада.
Частые вопросы
Как настроить границы включения и отключения агрегатов?
Датчик ставят в магистральном ресивере, затем задают нижнюю уставку включения и верхнюю уставку отключения: 6 бар и 8 бар соответственно. После настройки проверяют, что давление проходит диапазон без частых переключений, а локальная автоматика компрессоров не блокирует общую команду. При проверке наблюдают фактическое включение и отключение агрегатов.
Зачем нужен минимальный интервал между пусками?
Интервал не даёт контроллеру реагировать на кратковременное колебание давления постоянными стартами и остановками. Для темы указан минимальный интервал пусков 3 мин. Его сопоставляют с характеристиками компрессоров, объёмом ресивера и допустимой частотой запусков. Если давление продолжает колебаться, проверяют датчик, уставки, обратные клапаны и реальное потребление воздуха.
Что меняет ротация компрессоров по времени работы?
Ротация меняет очередь запуска с учётом времени работы, чтобы один агрегат не оставался постоянно первым. Время работы до ротации составляет 5 мин. Это не заменяет контроль состояния: проверяют счётчик, фактическое включение, местные защиты и доступность резервного агрегата. При смене состава оборудования логику ротации проверяют заново.
Как сравнить жёсткую последовательность, ротацию и резервный приоритет?
Жёсткая последовательность использует заранее заданный порядок, ротация по моточасам меняет очередь с учётом наработки, а приоритет по резерву оставляет выбранный агрегат готовым к работе. Сравнивают характер нагрузки, требования к резерву, частоту запусков и состояние оборудования. Для каждого режима проверяют, что локальные защиты имеют приоритет над командой каскадного контроллера.
Что проверить, если давление в сети колеблется?
Проверяют место установки и исправность датчика, разницу между уставками, минимальный интервал, объём ресивера и обратные клапаны. Также смотрят, не блокирует ли локальная автоматика команду и не работает ли компрессор в режиме непрерывного пуска. Реакцию оценивают при фактической нагрузке, потому что пустой прогон не показывает поведение каскада в сети.
Как проверить каскад при пиковой нагрузке?
Проверку проводят с наблюдением за давлением в магистральном ресивере, очередью агрегатов и временем между пусками. Смотрят, включается ли следующий компрессор при снижении к уставке 6 бар и отключается ли лишний после подъёма к 8 бар. Одновременно контролируют обратные клапаны, локальные защиты и отсутствие непрерывного запуска при изменении потребления.
