1. Что такое ISO 11011 для компрессорной системы
ISO 11011 описывает оценку энергоэффективности всей системы сжатого воздуха, а не только отдельного компрессора. Систему рассматривают по участкам генерации, распределения и потребления. Поэтому результат связывают с давлением, расходом, электрической мощностью, температурой, влажностью и потерями на утечки.
Такое разделение помогает увидеть, где возникает отклонение: в работе компрессора, в сети или у потребителя. Если измерить только выходной параметр агрегата, потери распределения и утечки останутся внутри общей цифры. Границы измерения и условия работы фиксируют до начала сравнения.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Проверку проводят как последовательность измерений: фиксируют давление в распределительной сети, расход сжатого воздуха и потребляемую электрическую мощность. Затем записывают температуру и влажность воздуха и отдельно оценивают потери на утечки. Каждый замер связывают с одной и той же рабочей схемой системы.
Порядок нужен для сопоставимости данных. Давление без расхода не показывает нагрузку сети, а мощность без режима потребления не объясняет работу компрессора. Показания датчиков проверяют на согласованность, отмечают точку измерения и не смешивают данные генерации с данными конечного оборудования.
- Шаг 1Измерение давления в распределительной сети.
- Шаг 2Фиксация расхода сжатого воздуха.
- Шаг 3Запись потребляемой электрической мощности.
- Шаг 4Измерение температуры и влажности воздуха.
- Шаг 5Оценка потерь на утечки.
3. Ключевые параметры
Для системы рассматривают рабочее давление 7 бар, потерю давления в сети 0,2 бар, температуру воздуха на всасывании 20 °C и относительную влажность 36 %. Эти величины рассматривают вместе: потеря давления относится к участку сети, температура и влажность — к состоянию воздуха, а давление — к рабочему режиму системы.
При сравнении фиксируют, где именно получено каждое значение и каким прибором. Разные точки или разные режимы могут создать видимое улучшение без изменения оборудования. Если расход и мощность сняты при иной нагрузке, вывод об энергоэффективности не относят ко всей системе без дополнительной проверки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление системы | 7 бар | бар | инженерная практика; сверить по паспорту |
| Потеря давления в сети | 0.2 бар | бар | ISO 11011:2009; типовые значения |
| Температура воздуха на всасывании | 20 °C | °C | ISO 11011:2009; базовые условия |
| Относительная влажность воздуха | 36 % | % | ISO 11011:2009; базовые условия |
4. Схема работы

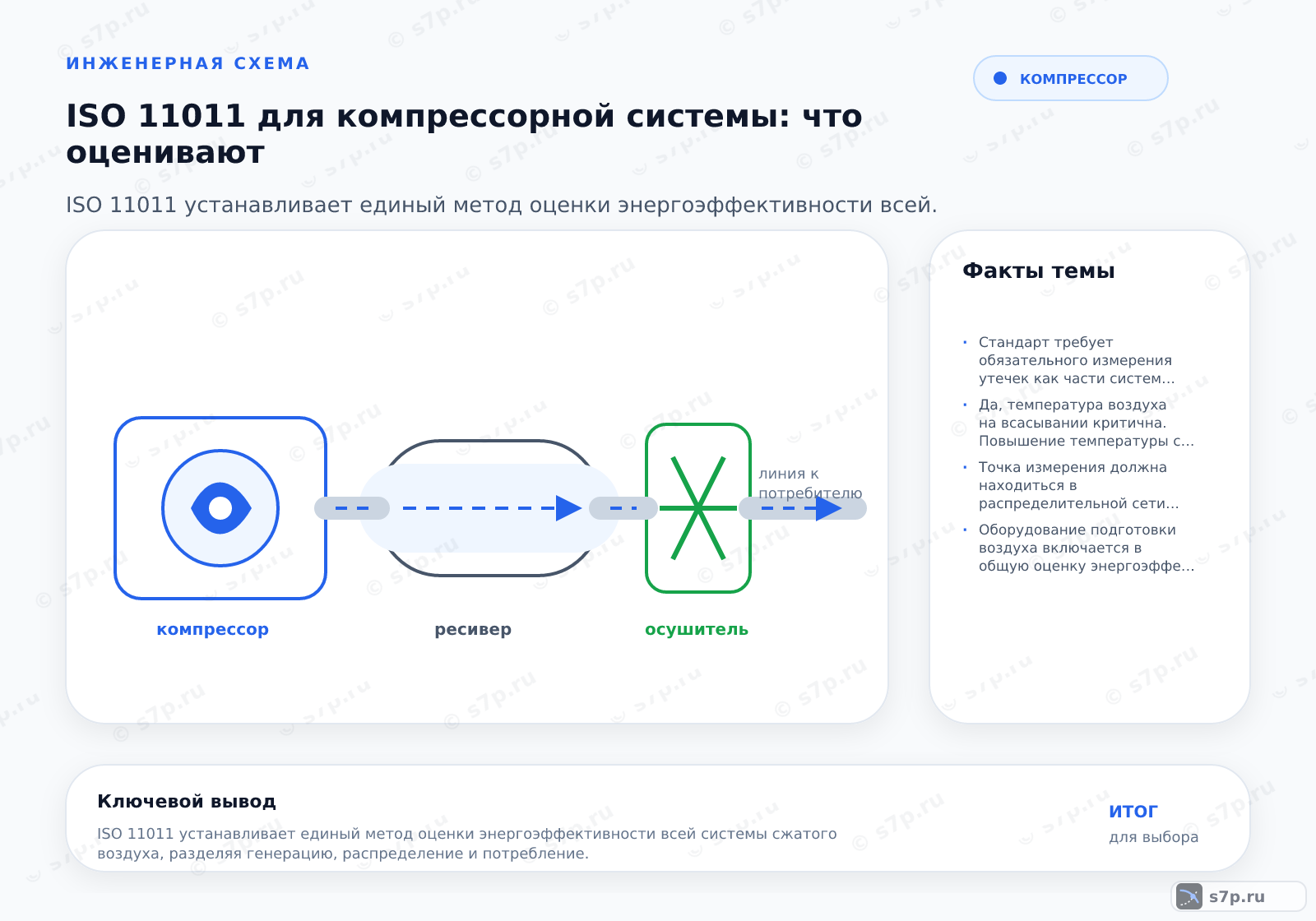

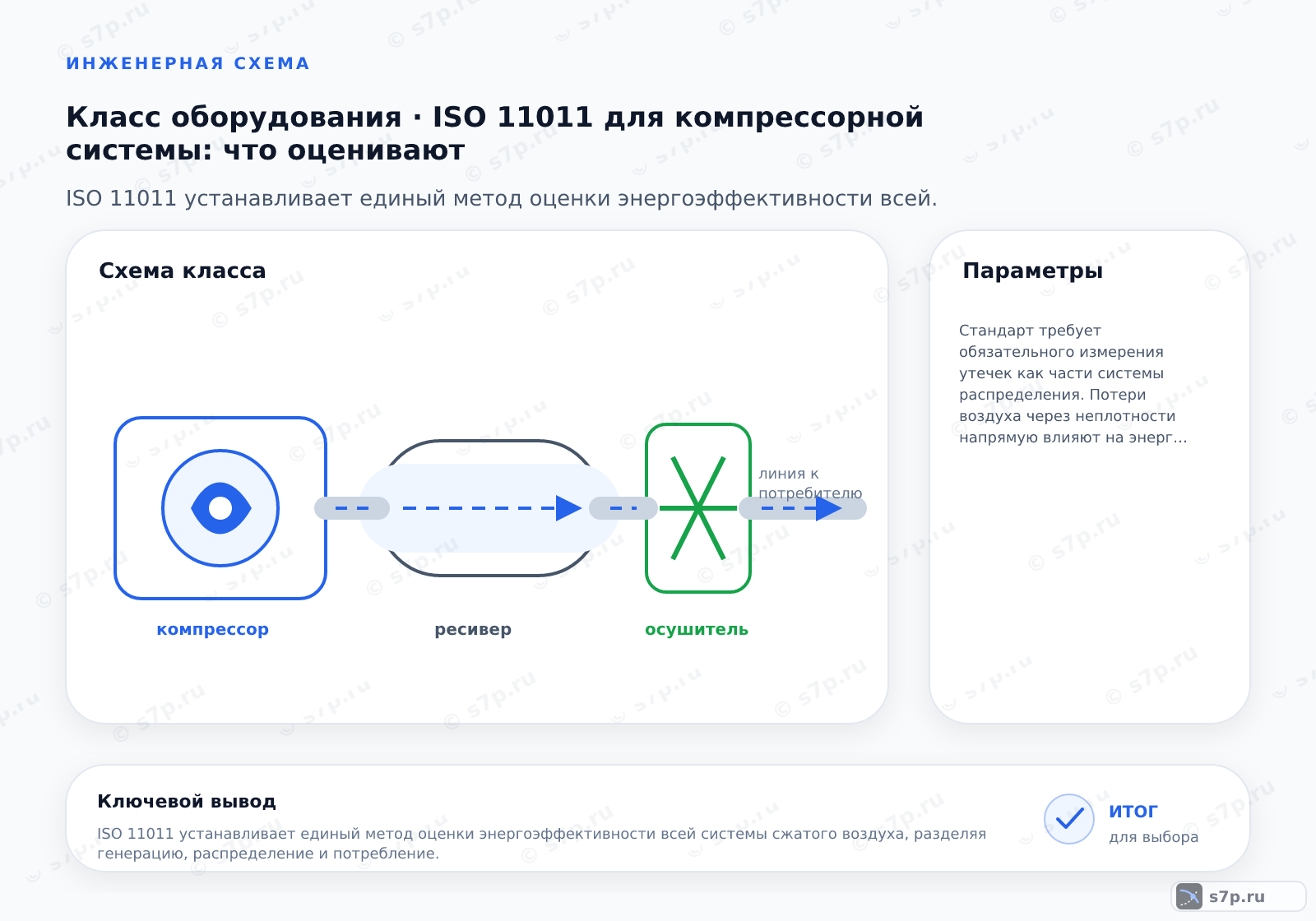

В схеме генерация подаёт воздух в распределительную сеть, сеть передаёт его потребителям, а измерения показывают потери между этими участками. Утечки не являются отдельным потребителем: они увеличивают требуемую подачу и меняют нагрузку на генерацию. Поэтому их оценивают рядом с расходом и давлением.
К измерительному контуру относят точки до и после участка, который сравнивают. Для каждой точки записывают состояние воздуха и режим потребления. Так можно отделить падение давления в сети от недостатка производительности компрессора и не приписывать потери на трубопроводе одному агрегату.
5. Виды и разновидности
Различают систему с частотно-регулируемым приводом, систему с постоянным числом оборотов и систему с централизованным управлением. Это не взаимозаменяемые ярлыки: они описывают способ изменения производительности и распределения команд между оборудованием.
При сравнении смотрят на характер потребления, реакцию давления и доступные измерения. Для привода с изменяемой скоростью отдельно отслеживают связь мощности и нагрузки; для постоянной скорости — работу в периоды неполного потребления; для централизованного управления — согласованность команд и фактическое состояние каждого элемента.
| Значение | Источник |
|---|---|
| Система с частотно-регулируемым приводом. | ISO 11011:2009 |
| Система с постоянным числом оборотов. | ISO 11011:2009 |
| Система с централизованным управлением. | ISO 11011:2009 |
6. Частые ошибки и на что смотреть
Игнорирование утечек искажает связь между подачей и полезным потреблением, поэтому оценка эффективности становится завышенной. Некорректная точка или прибор для давления смешивает потери сети с режимом компрессора. Перед выводом проверяют трассу измерения, состояние соединений и соответствие показаний одному режиму.
Температуру и влажность не исключают из записи: они описывают состояние воздуха и влияют на сопоставимость измерений. Если один набор данных снят при иной нагрузке или другом состоянии сети, его не сравнивают напрямую. Отклонение сначала проверяют по утечкам, потерям давления и расходу, затем по мощности.
Частые вопросы
Какие измерения нужны для оценки системы по ISO 11011?
Фиксируют давление в распределительной сети, расход сжатого воздуха и потребляемую электрическую мощность. Дополняют запись температурой и влажностью воздуха и оценкой потерь на утечки. Для каждого показания указывают точку, режим потребления и измерительный прибор. Так данные генерации, распределения и потребления остаются сопоставимыми и не смешиваются в одну необъяснимую величину.
Почему утечки нельзя считать обычным потреблением воздуха?
Утечка увеличивает требуемую подачу и нагрузку на генерацию, но не создаёт полезного процесса у потребителя. Если включить её в расход без отдельной оценки, эффективность системы выглядит лучше или хуже в зависимости от точки измерения. Поэтому потери на утечки фиксируют рядом с давлением и расходом и отделяют от фактического технологического потребления.
Как отличить потерю давления в сети от слабой подачи компрессора?
Сравнивают точки до и после участка распределительной сети, одновременно записывая расход и режим потребления. Для темы указаны рабочее давление 7 бар и потеря давления в сети 0,2 бар. Если падение появляется между точками, осматривают трубопровод, соединения и арматуру; если режим не достигается уже на генерации, отдельно проверяют компрессор и его управление.
Можно ли сравнить результаты, снятые при разной нагрузке?
Прямое сравнение при разной нагрузке и разных условиях искажает вывод. Давление, расход, мощность, температура и влажность должны относиться к сопоставимой рабочей схеме. Температура воздуха на всасывании 20 °C и относительная влажность 36 % фиксируются вместе с режимом. При изменении нагрузки сначала записывают новые условия, затем повторяют сравнение по тем же границам.
Чем отличаются системы с частотным приводом и постоянными оборотами?
Система с частотно-регулируемым приводом меняет производительность через скорость, система с постоянным числом оборотов работает с иной логикой регулирования, а централизованная система распределяет команды между оборудованием. Сравнивают характер потребления, реакцию давления, мощность и доступные измерения. Название схемы не заменяет записи фактического режима каждого компрессора.
Как учесть температуру и влажность в итоговой проверке?
Температура и влажность описывают состояние воздуха, поэтому их записывают вместе с давлением, расходом и мощностью. Для сопоставления используют 20 °C и 36 % только при подтверждённом одинаковом режиме. Если условия меняются, результаты не считают напрямую сопоставимыми. Сначала проверяют точку измерения и нагрузку, затем отделяют влияние состояния воздуха от потерь сети и утечек.
