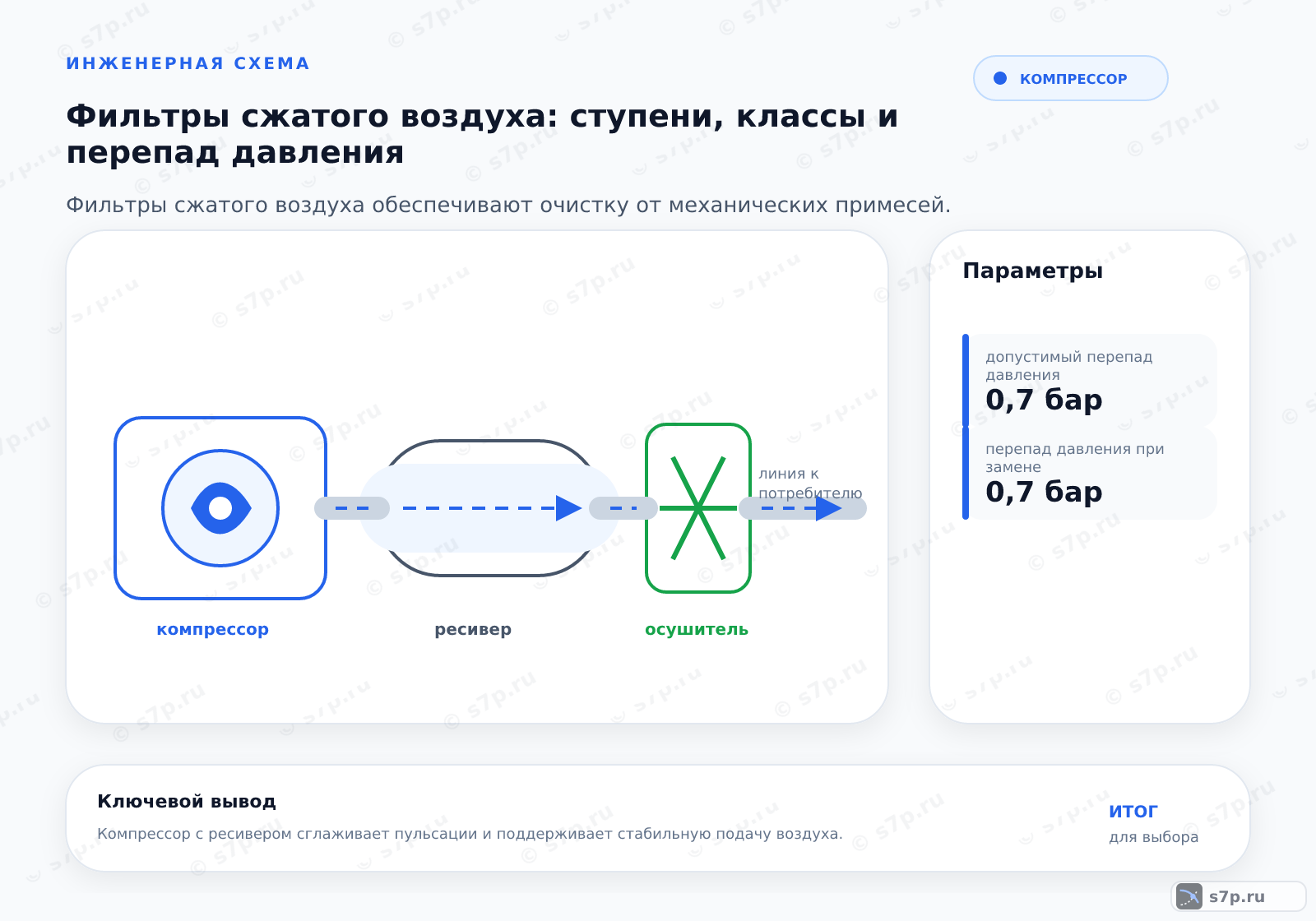

Фильтры сжатого воздуха обеспечивают очистку от механических примесей, воды и масла путем последовательной фильтрации на нескольких ступенях, что предотвращает повреждение оборудования и гарантирует качество воздуха в соответствии с нормативными классами чистоты. Сепаратор — это часть фильтра, использующая.
данные обновлены 2026-10-21 ·
1. Что такое фильтры сжатого воздуха
Фильтр сжатого воздуха работает как участок подготовки газа между компрессором и потребителем. Сепаратор использует инерцию или центробежное движение, чтобы вывести из потока крупные капли воды и направить конденсат к дренажу. После отделения жидкости поток проходит через фильтрующий материал, который удерживает твёрдые частицы и не должен рассматриваться как замена исправному дренажу.
Состав фильтра выбирают по загрязнителю, который нужно удалить из конкретной ветви. Грубая ступень снимает крупные капли, тонкий элемент задерживает частицы, а адсорбционный материал работает с масляными парами. Такое разделение функций помогает не нагружать тонкий элемент жидкостью и видеть причину роста сопротивления при обслуживании.
Текущая страница в тематической подборке.
Смежная тема кластера «Осушители сжатого воздуха».
Смежная тема кластера «Производители и чтение каталогов».
Смежная тема кластера «Винтовые компрессоры».
Смежная тема кластера «Безопасность и нормативы».
Смежная тема кластера «Динамические и специальные компрессоры».
Смежная тема кластера «Параметры и единицы измерения».
Смежная тема кластера «Схема компрессорной станции».
Смежная тема кластера «Компрессорная и инженерная инфраструктура».
2. Устройство и принцип работы
Сначала воздух входит в корпус и теряет часть скорости в зоне сепарации. Отделённая жидкость собирается в нижней части, а газ проходит через фильтрующий элемент. Для автоматического отвода конденсата применяют поплавковый дренаж; его исправность проверяют вместе с герметичностью корпуса и уплотнительных колец.
Замену элемента выполняют после отключения подачи и сброса давления через дренажный клапан. Затем снимают корпус специальным ключом, очищают внутреннюю полость, ставят новый элемент в правильном положении и затягивают корпус по инструкции. После подачи воздуха смотрят на утечки и фактическое изменение перепада, а не только на внешний вид фильтра.
- Шаг 1Отключите подачу воздуха и сбросьте давление в корпусе фильтра через дренажный клапан.
- Шаг 2Открутите колпак фильтра или корпус с помощью специального ключа.
- Шаг 3Извлеките старый фильтрующий элемент и утилизируйте его согласно экологическим нормам.
- Шаг 4Очистите внутреннюю полость корпуса от грязи и остатков старого уплотнителя.
- Шаг 5Установите новый элемент, убедившись в правильном положении уплотнительных колец.
- Шаг 6Закрутите колпак или корпус, соблюдая момент затяжки, указанный в инструкции.
- Шаг 7Включите подачу воздуха и проверьте отсутствие утечек и нормальный перепад давления.
3. Ключевые параметры
Номинальный расход 1000 л/мин сопоставляют с реальным расходом ветви и характеристиками корпуса. Максимальное рабочее давление 16 бар нельзя переносить на другой фильтр без проверки его паспорта. Размер задерживаемых частиц 0,01 мкм описывает тонкость фильтрации, но не заменяет выбор отдельной ступени для воды, масла или аэрозоля.

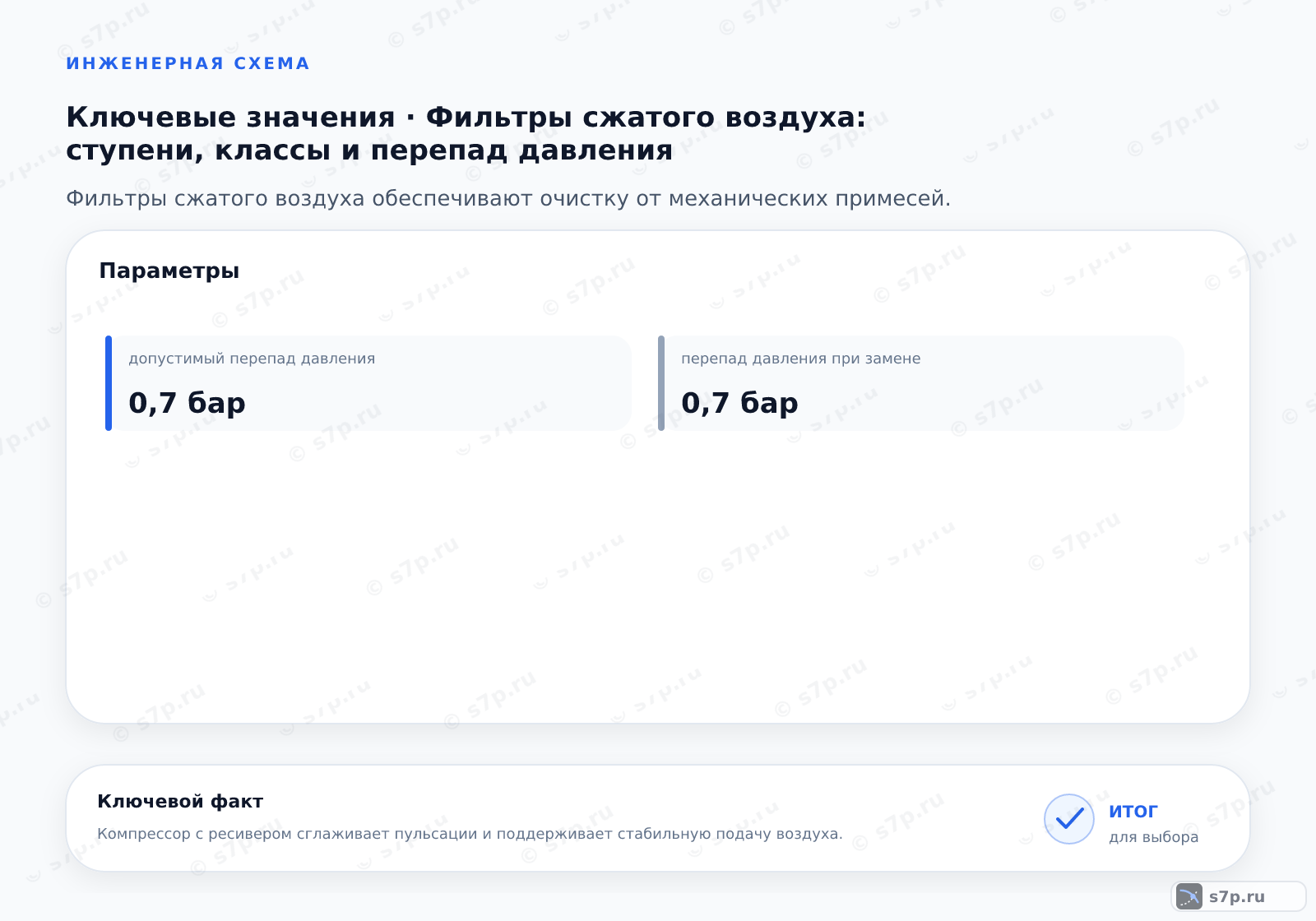

При монтаже учитывают температуру окружающей среды до 60 °C, допустимый перепад давления 0,7 бар и массу элемента 0,5 кг. Класс фильтрации по ISO 8573-1 связывают с качеством воздуха в точке потребления. Если сопротивление приближается к установленному пределу, проверяют загрязнение элемента и дренаж до изменения схемы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход воздуха | 1000 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Максимальное рабочее давление | 16 бар | бар | инженерная практика; сверить по паспорту |
| Размер частиц задержания | 0.01 мкм | мкм | инженерная практика; сверить по паспорту |
| Температура окружающей среды | 60 °C | °C | инженерная практика; сверить по паспорту |
| Допустимый перепад давления | 0.7 бар | бар | инженерная практика; сверить по паспорту |
| Класс фильтрации по ISO | 1 ISO 8573-1 | ISO 8573-1 | ГОСТ ISO 8573-1-2016 |
| Вес фильтрующего элемента | 0.5 кг | кг | инженерная практика; сверить по паспорту |

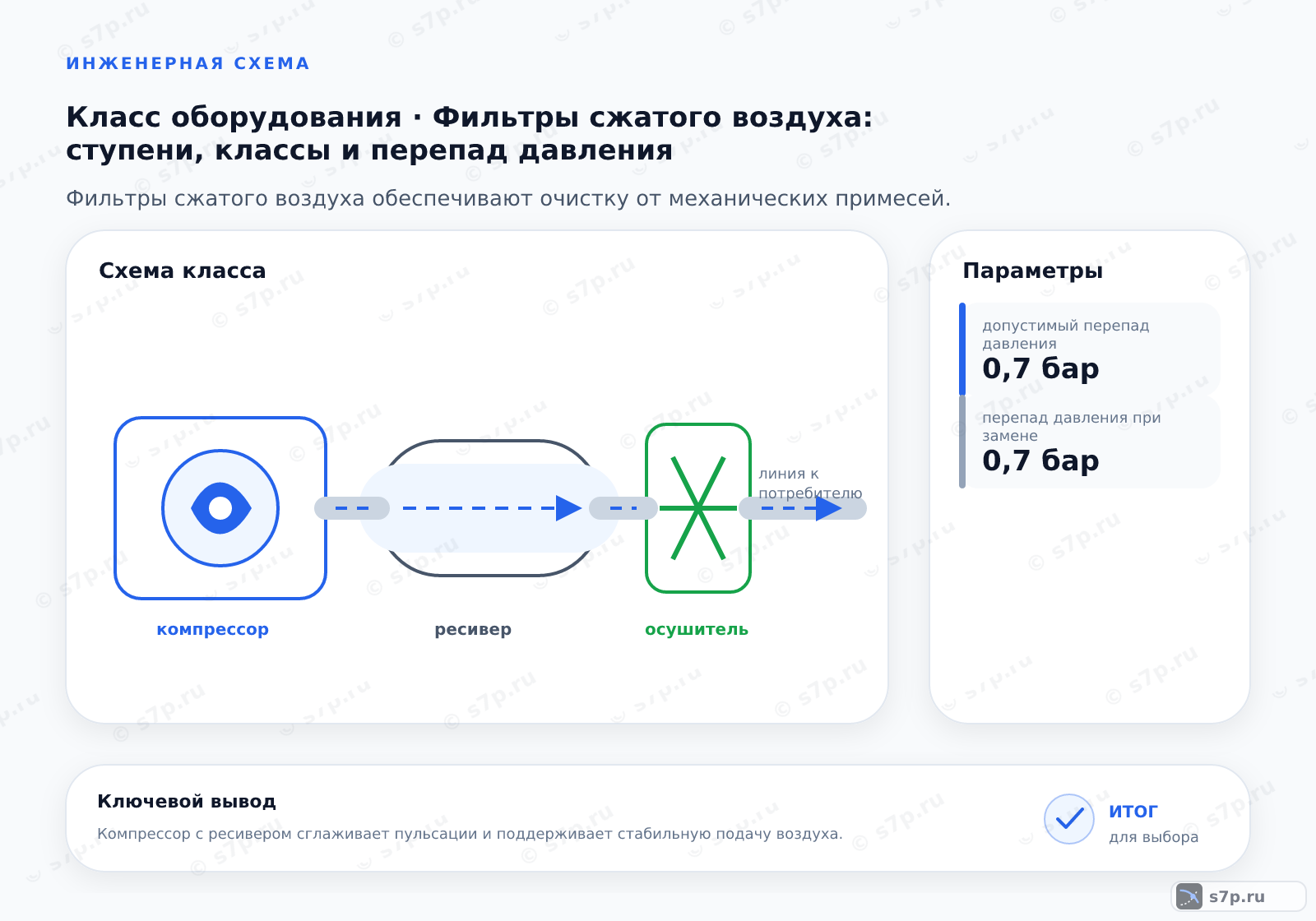

4. Схема работы
В последовательной схеме сначала отделяют жидкую фазу, затем задерживают твёрдые частицы и только после этого удаляют масляные пары адсорбционным материалом. Сепаратор и дренаж работают с каплями воды, стекловолоконный элемент — с частицами, активированный уголь — с паровой фазой масла. Поэтому перестановка ступеней меняет нагрузку на последующие элементы.
Состояние воздуха оценивают по перепаду давления, наличию конденсата и результату в точке потребления. Показания до и после корпуса позволяют отделить засорение от неисправности дренажа. При замене элемента проверяют посадку колец и отсутствие подсоса или утечки после восстановления давления.
5. Виды и разновидности
Центробежный сепаратор применяют для крупных капель воды, тонкий фильтр со стекловолоконным материалом — для твёрдых частиц, а адсорбционный фильтр с активированным углём — для масляных паров. Поплавковый дренаж относится к узлу отвода конденсата, а не к фильтрующему материалу. Такое различие нужно учитывать при сравнении комплектов.
Для выбора сопоставляют состав загрязнений, расход, давление и доступность обслуживания. Элемент с малой тонкостью задержания не решает задачу удаления пара масла, а угольная ступень не заменяет отделение жидкости. В корпусе оставляют возможность снять колпак, очистить посадочные поверхности и проверить дренаж без повреждения соседних соединений.
| Значение | Источник |
|---|---|
| Грубый фильтр с центробежным сепаратором для удаления крупных капель воды. | инженерная практика; сверить по паспорту |
| Тонкий фильтр с стекловолоконным элементом для удаления твердых частиц. | инженерная практика; сверить по паспорту |
| Адсорбционный фильтр с активированным углем для удаления масляных паров. | инженерная практика; сверить по паспорту |
| Фильтр с поплавковым дренажом для автоматического удаления конденсата. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Перепад давления фильтра добавляет сопротивление сети, поэтому его рост увеличивает нагрузку на компрессорную станцию. Своевременное удаление жидкости и частиц сохраняет проходное сечение и уменьшает вероятность коррозии пневмоинструмента. Масляные пары требуют отдельной адсорбционной ступени, если качество воздуха связано с продуктом или чистотой процесса.
Эффект фильтра оценивают по состоянию воздуха после всех ступеней и по работе потребителя. Загрязнение элемента, переполненный дренаж или негерметичный корпус могут свести очистку к частичному результату. Поэтому при осмотре сопоставляют перепад давления, наличие жидкости и состояние уплотнений с режимом, для которого выбран фильтр.
7. Частые ошибки и на что смотреть
Перед обслуживанием отключают подачу воздуха и сбрасывают давление в корпусе. Превышение максимального рабочего давления фильтра недопустимо; для рассматриваемого исполнения предел составляет 16 бар. Перепад выше 0,7 бар рассматривают как повод проверить элемент, дренаж и направление потока, а не как штатный режим работы.
Корпус не ударяют при снятии и установке: повреждение посадочной поверхности или уплотнительного кольца создаёт утечку. После очистки проверяют правильное положение нового элемента, затяжку по инструкции и отсутствие подсоса. Запуск завершают наблюдением за утечками и перепадом давления под рабочим потоком.
Частые вопросы
Как распределить фильтры для воды, частиц и масла?
Сначала отделяют крупные капли воды сепаратором и исправным дренажом. Затем ставят тонкий элемент со стекловолокном для твёрдых частиц, а адсорбционный материал с активированным углём используют для масляных паров. Такая последовательность уменьшает жидкостную нагрузку на тонкую ступень. Состав оборудования сверяют с загрязнителями в конкретной ветви и проверяют результат в точке потребления.
Почему после замены элемента растёт перепад давления?
Причиной может быть неправильное положение элемента, закрытый или загрязнённый дренаж, перепутанное направление потока либо слишком высокая нагрузка ветви. Сначала сбрасывают давление, проверяют посадку уплотнительных колец и внутреннюю полость корпуса, затем осматривают дренаж. Перепад выше 0,7 бар рассматривают как сигнал к проверке, а не как рабочую настройку.
Как сопоставить корпус фильтра с расходом и давлением сети?
Номинальный расход 1000 л/мин сопоставляют с фактическим расходом ветви, а максимальное рабочее давление 16 бар — с паспортом конкретного корпуса и участка. Дополнительно смотрят на размер задерживаемых частиц, температуру окружающей среды и допустимый перепад. Выбор по одному присоединению не показывает, хватит ли площади элемента и сохранится ли нужное качество воздуха.
Что проверить перед снятием корпуса фильтра?
Отключают подачу воздуха и сбрасывают давление через дренажный клапан. После снятия корпуса очищают внутреннюю полость от грязи и остатков уплотнителя, осматривают посадочные поверхности и проверяют целостность колец. Новый элемент устанавливают в правильном положении, корпус затягивают по инструкции, а после подачи воздуха контролируют утечки и перепад давления.
Чем отличаются сепаратор, тонкий и адсорбционный фильтр?
Сепаратор отделяет крупные капли жидкости за счёт инерции или центробежного движения. Тонкий фильтр со стекловолоконным элементом задерживает твёрдые частицы. Адсорбционный фильтр с активированным углём работает с масляными парами. Эти ступени не заменяют друг друга: каждая рассчитана на свой загрязнитель, а поплавковый дренаж относится к отводу конденсата.
Где проверять класс чистоты после фильтрации?
Класс фильтрации по ISO 8573-1 связывают с качеством воздуха в точке потребления, а не только с выходом компрессора. По пути воздух может получить влагу, масло или частицы из сети. Поэтому контролируют состояние всех ступеней, перепад давления, дренаж и результат у потребителя. Для тонкой фильтрации указан размер частиц 0,01 мкм.
