Запорная арматура ИТП обеспечивает герметичное разделение контуров для безопасного ремонта и защиты оборудования от гидроударов. Герметичность класса А исключает утечки. Отключить насосы и сбросить давление; Перекреть задвижки на подаче и обратке.
данные обновлены 2026-10-21 ·
1. Что такое запорная арматура ИТП
Запорная арматура в индивидуальном тепловом пункте отделяет участки трубопроводов и даёт возможность вывести часть схемы из работы. Её задача — создать устойчивую границу между рабочей и отключённой частью контура, чтобы осмотр или ремонт не требовали вмешательства во всю систему. К узлу относят задвижки, шаровые краны, дренажные устройства и арматуру с приводом.
Расположение устройства рассматривают вместе с направлением потока, доступом к рукоятке и наличием точек слива. Отдельный затвор не заменяет продуманную обвязку: после него должен оставаться безопасный способ снять среду и убедиться, что соседний участок действительно отделён. Состояние корпуса, соединений и уплотнений оценивают до начала операции, а не после появления течи.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
2. Устройство и принцип работы
Затвор перемещается внутри корпуса и перекрывает проход рабочей среды. Клиновая задвижка рассчитана на герметичное закрытие, шаровой кран позволяет быстро изменить состояние прохода, а электропривод передаёт команду без постоянного доступа к рукоятке. Эти устройства выполняют функцию отсечения, поэтому их рабочее положение связывают со схемой участка и с режимом насоса.
Перед манипуляцией проверяют маркировку корпуса, стрелку движения, доступность привода и отсутствие давления на отключаемом участке. Слишком резкое перемещение меняет скорость потока и может вызвать ударное возмущение. После воздействия смотрят на положение штока или рукоятки, состояние уплотнений и реакцию приборов, а подтверждение изоляции получают по фактическому состоянию контура.
- Шаг 1Отключить насосы и сбросить давление.
- Шаг 2Перекреть задвижки на подаче и обратке.
- Шаг 3Слить воду через дренажный кран.
- Шаг 4Проверить герметичность затворов.
- Шаг 5Провести ремонт или замену.
- Шаг 6Открыть арматуру и проверить на утечки.

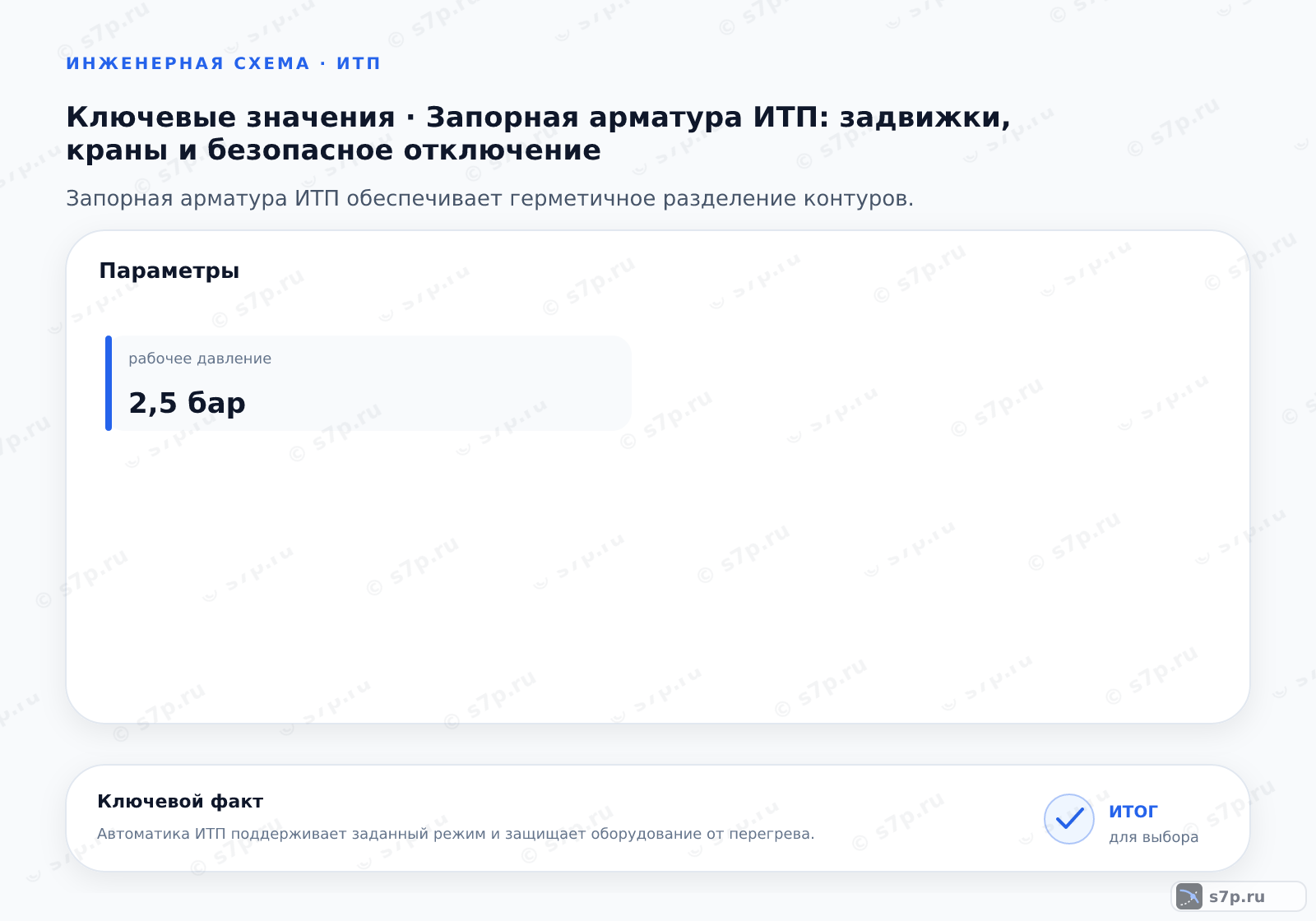

3. Ключевые параметры
При подборе сопоставляют условный проход, номинальное давление, температуру среды и способ присоединения. Проход должен соответствовать трубопроводу и требуемому движению среды, а корпус и уплотнение — рабочему диапазону температуры. Номинальное давление и возможность гидравлического испытания сверяют с паспортом конкретной арматуры и с режимом участка, где она будет установлена.
Одного размера присоединения недостаточно: учитывают материал корпуса, направление установки, доступ для обслуживания и способ управления. Для узла с приводом добавляют требования к питанию, ручному дублёру и обратной индикации положения. Проверка по паспорту нужна до монтажа, потому что одинаковый внешний размер не означает одинаковую стойкость, герметичность или допустимое применение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр | 40 мм | мм | инженерная практика |
| Номинальное давление | 16 бар | бар | ГОСТ 33259-2015 |
| Температура среды | 110 °C | °C | СП 60.13330.2012 |
| Гидроиспытание | 24 бар | бар | ГОСТ 33259-2015 |

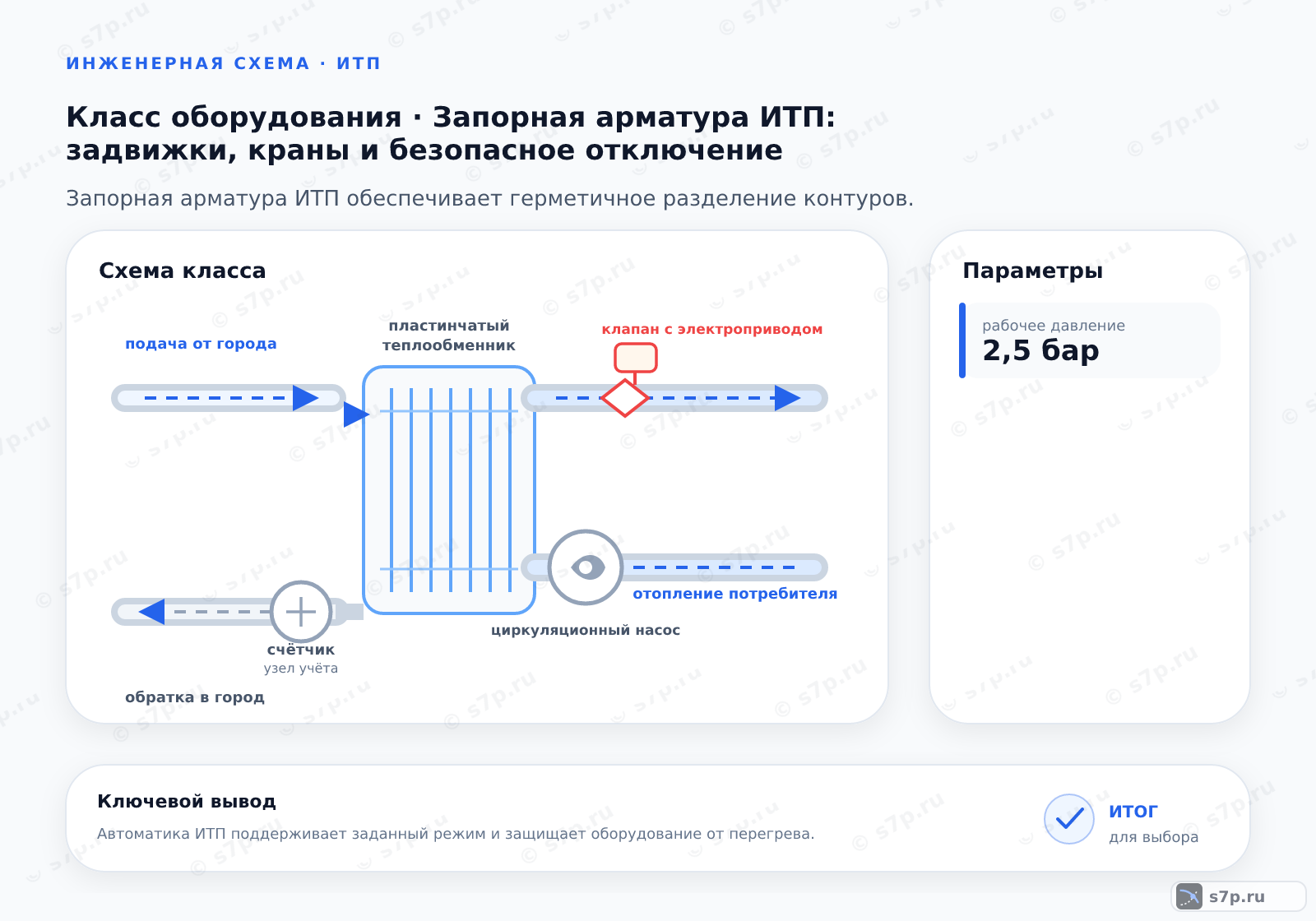

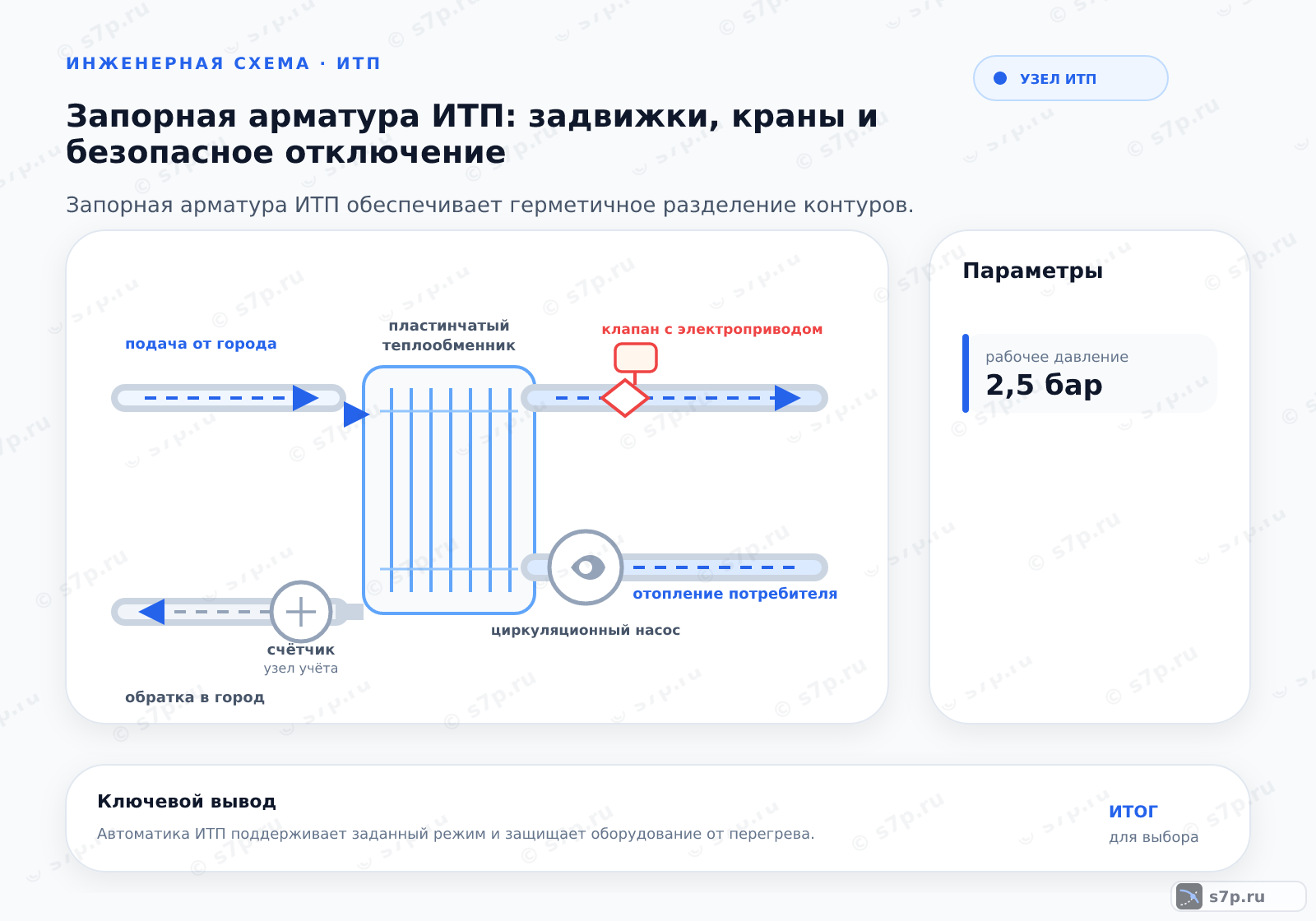

4. Схема работы
В рабочей схеме запорные устройства ставят на подающей и обратной линиях, возле оборудования и на участках, которые требуется отделять при обслуживании. Положение арматуры определяет, куда направляется теплоноситель и какой контур остаётся связанным с насосом. Дренаж и воздухоотвод должны быть доступны изолированному объёму, иначе его нельзя безопасно подготовить к разборке.
При штатной работе затвор находится в положении, предусмотренном схемой, а контроль ведут по перепаду, температуре и признакам движения среды. При отключении сначала согласуют действия с состоянием насоса и соседних клапанов, затем наблюдают за давлением на отделённом участке. Возврат выполняют постепенно: после восстановления прохода проверяют соединения и отсутствие протечки по всей зоне вмешательства.
5. Виды и разновидности
Клиновая задвижка подходит для отсечения потока и отличается высокой герметичностью закрытого прохода. Шаровой кран выбирают там, где требуется быстрое переключение между открытым и закрытым состоянием. Арматура с электроприводом переносит управление на расстояние и может быть включена в автоматику, но сохраняет требования к ручному обслуживанию и контролю фактического положения.
Сравнение вариантов начинают с назначения участка, а затем проверяют температуру, давление, среду и условия ремонта. Для крупного или редко доступного узла важны привод, индикация и возможность безопасного ручного вмешательства. Для компактного участка решающими могут оказаться габариты, способ присоединения и свободное место вокруг корпуса, а не только скорость закрытия.
| Значение | Источник |
|---|---|
| Задвижка клиновая: высокая герметичность. | ГОСТ 9544-2016 |
| Кран шаровой: быстрое перекрытие. | ГОСТ 33259-2015 |
| Задвижка с электроприводом: дистанционное управление. | инженерная практика |
Назначение запорной арматуры
Устройства для полного перекрытия потока теплоносителя в трубопроводах системы теплоснабжения здания.
Виды арматуры и их свойства
Задвижка клиновая обеспечивает высокую герметичность, а кран шаровой — быстрое перекрытие.
Безопасное отключение
Перед работами отключают насосы, сбрасывают давление и перекрывают задвижки на подаче и обратке.
Какое свойство характерно для клиновой задвижки в приведённом сравнении?
6. На что влияет и зачем нужно
Открытый проход влияет на сопротивление участка и на распределение потока между связанными ветвями. Если затвор оставлен в промежуточном положении, фактический режим отличается от расчётного, а показания насоса и приборов становятся труднее сопоставить со схемой. Поэтому положение арматуры фиксируют для рабочих и ремонтных состояний, особенно после вмешательства.
Электропривод облегчает удалённое переключение и повторяемость команды, но не подтверждает, что затвор дошёл до нужного положения. Для контроля сопоставляют сигнал привода с механическим указателем и с изменением давления или температуры за устройством. При расхождении сначала ищут заклинивание, неверную настройку или проблему питания, а не меняют режим всей системы.
7. Частые ошибки и на что смотреть
Распространённая ошибка — использовать запорный кран как постоянный регулирующий орган. Частичное положение создаёт лишнее сопротивление, ускоряет износ затвора и затрудняет понимание, почему изменился расход. Перед переключением сверяют назначение устройства, направление потока на корпусе и положение соседней арматуры, чтобы команда не привела к запиранию заполненного участка.
Чрезмерное усилие на рукоятке или приводе часто указывает на давление, загрязнение, перекос или повреждение уплотнения. Не следует компенсировать это удлинителем рукоятки и повторными рывками. Участок сначала приводят в безопасное состояние, затем проверяют доступность дренажа, состояние соединений и отсутствие протечки после восстановления потока.
Частые вопросы
Как сопоставить запорное устройство с трубопроводом ИТП?
Сначала сверяют условный проход, присоединение, рабочее давление и температуру среды с паспортом арматуры и параметрами участка. Затем проверяют материал корпуса и уплотнений, направление потока, место для обслуживания и возможность безопасного слива. Для устройства с приводом добавляют требования к питанию, ручному управлению и индикации. Внешнее сходство или подходящая резьба сами по себе не подтверждают пригодность узла.
Когда шаровой кран предпочтительнее клиновой задвижки?
Шаровой кран удобен, когда требуется быстро перевести проход из открытого состояния в закрытое и обратно при наличии свободного доступа к рукоятке. Клиновая задвижка больше ориентирована на герметичное отсечение участка и может быть связана с приводом. Сравнивают не только скорость переключения, но и давление, температуру, габариты, доступ для ремонта и условия ручного управления.
Что проверить, если затвор не удерживает теплоноситель?
Сначала подтверждают, что среда проходит именно через закрытый затвор, а не через соседнюю перемычку или дренаж. Затем осматривают уплотнение, положение штока, состояние седла и соединений, не применяя чрезмерное усилие. Проверку проводят после безопасного снятия давления и слива изолированного объёма. Если течь сохраняется, арматуру выводят из работы и сверяют способ ремонта с паспортом.
Можно ли использовать запорный кран для регулирования расхода?
Постоянное дросселирование запорным устройством нежелательно: промежуточное положение меняет сопротивление, ускоряет износ затвора и делает режим трудно воспроизводимым. Для регулирования применяют элемент, предусмотренный схемой, а запорный кран оставляют в согласованном открытом или закрытом положении. Если расход изменился, сначала проверяют положение арматуры, фильтр, насос и фактический перепад, а не поджимают рукоятку.
Как проверить арматуру после ремонта участка?
После сборки проверяют правильность присоединения, положение затвора, состояние уплотнений и доступность дренажа. Затем участок заполняют в предусмотренном порядке, удаляют воздух и наблюдают за соединениями при восстановлении потока. Сигнал электропривода сопоставляют с механическим указателем, а давление и температуру — с рабочей схемой. Следы влаги, шум или неполный ход требуют остановить возврат и найти причину.
Когда для арматуры ИТП нужен электропривод?
Электропривод оправдан, когда устройство находится вне постоянного доступа, входит в последовательность автоматического отключения или должно переключаться по команде системы управления. При подборе проверяют совместимость с корпусом, питание, ручной дублёр, индикацию положения и условия среды. Привод не отменяет осмотр механики: заклинивший затвор, повреждённое уплотнение или неверная установка не исправляются удалённой командой.
