1. Коротко: Загрязнение теплообменника ИТП: признаки, причины и очистка за несколько шагов
Загрязнение теплообменника меняет гидравлическое сопротивление и ухудшает передачу тепла. На неисправность указывают рост перепада давления, снижение температуры на выходе, изменение расхода и появление разницы между режимом насоса и результатом в контуре. Вывод делают по показаниям до и после аппарата, а не по отдельному симптому.
Причиной могут быть отложения на поверхности, загрязнение фильтра, изменение состава теплоносителя или закрытая арматура. До очистки фиксируют состояние манометров и термометров, осматривают корпус и соединения. Это позволяет сравнить результат после работ и не принять утечку или ошибку измерения за загрязнение.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».

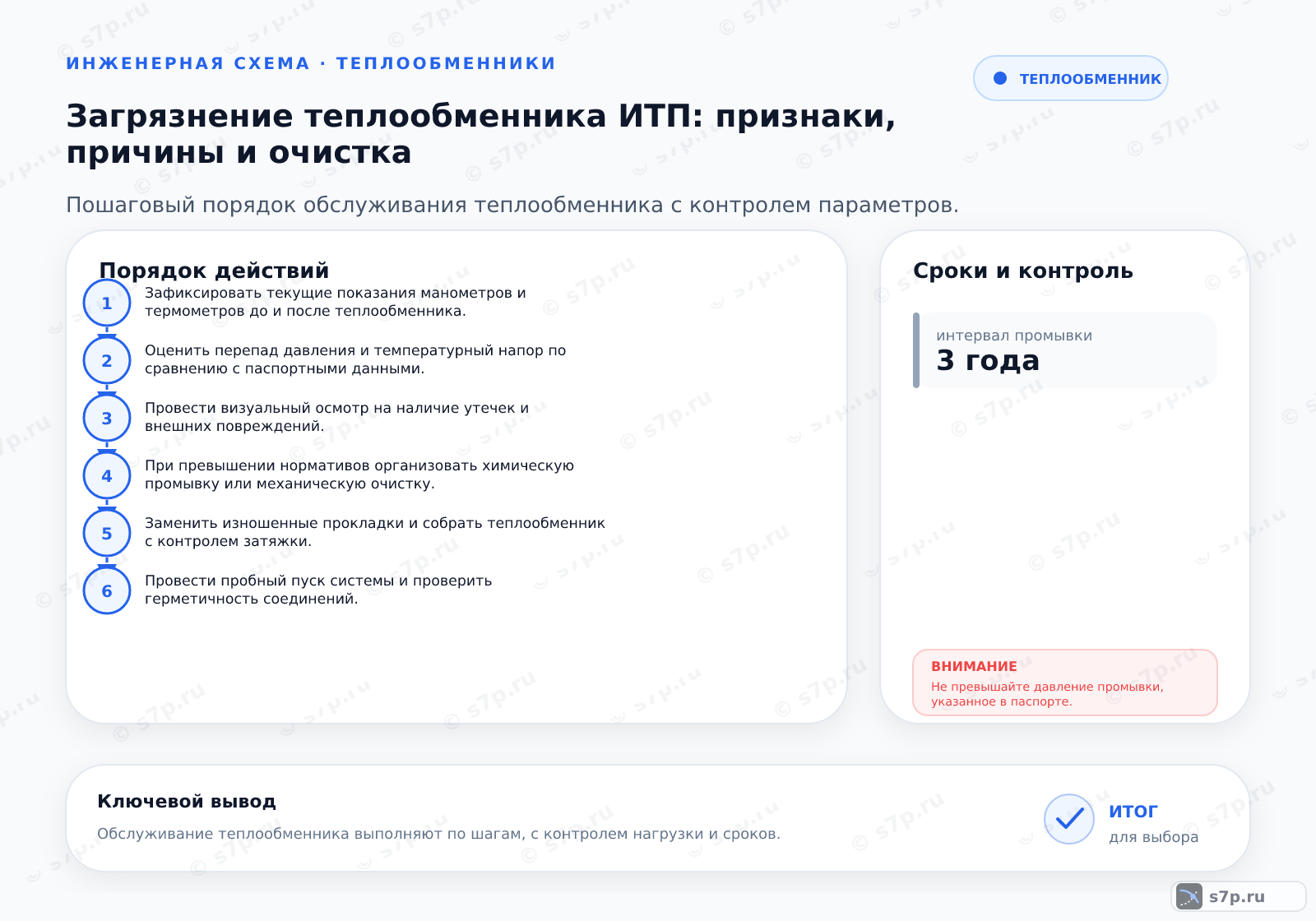

2. Пошаговый порядок
Работу начинают с фиксации показаний до и после теплообменника. Затем сопоставляют перепад давления и температурный напор с паспортными данными, осматривают аппарат на утечки и внешние повреждения. Если режим подтверждает загрязнение, выбирают химическую промывку или механическую очистку с учётом материала и конструкции.
После очистки меняют изношенные прокладки, собирают теплообменник без перетяжки и выполняют пробный пуск. Герметичность проверяют на соединениях, а температуру и давление сравнивают с исходными записями. Если отклонение осталось, повторно проверяют фильтры, арматуру, приборы и проходимость соседнего участка.
- Шаг 1Зафиксировать текущие показания манометров и термометров до и после теплообменника.
- Шаг 2Оценить перепад давления и температурный напор по сравнению с паспортными данными.
- Шаг 3Провести визуальный осмотр на наличие утечек и внешних повреждений.
- Шаг 4При превышении нормативов организовать химическую промывку или механическую очистку.
- Шаг 5Заменить изношенные прокладки и собрать теплообменник с контролем затяжки.
- Шаг 6Провести пробный пуск системы и проверить герметичность соединений.
3. Симптом -> причина -> решение
Снижение температуры на выходе при одновременном росте перепада давления указывает на возможное загрязнение поверхности или фильтра. Низкий расход также возникает при закрытой арматуре, воздушной пробке или неверном режиме насоса. Утечка требует отдельной проверки соединений и прокладок, поскольку очистка не устраняет разгерметизацию.
Решение выбирают после сравнения показаний, визуального осмотра и проверки паспортного режима. Фильтр очищают, воздух удаляют, а арматуру возвращают в рабочее положение. При подтверждённом отложении организуют промывку или механическую очистку, после чего повторно измеряют давление, температуру и герметичность.
4. Сроки и периодичность
Периодичность проверки, осмотра, промывки и замены прокладок связывают с состоянием теплоносителя, нагрузкой и паспортом аппарата. Табличные интервалы используют как ориентир для планирования, но фактическую необходимость очистки подтверждают измерениями. Записи до и после обслуживания помогают увидеть, как быстро меняется сопротивление.
При составлении графика учитывают доступ к фильтрам, возможность остановить контур и состояние соединений. Если перепад давления или температура отклоняются раньше ожидаемого, проверку проводят вне планового срока. После каждой операции фиксируют способ очистки, заменённые детали и результат пробного пуска.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы прокладок | 5 лет | лет | инженерная практика; сверить по паспорту |
| Интервал промывки | 3 года | года | инженерная практика; сверить по паспорту |
| Частота осмотра | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
При сборке теплообменника не допускают перетяжку: чрезмерное усилие повреждает прокладки и усложняет повторное обслуживание. Давление промывки ограничивают паспортом, а при работе с химическими составами используют защитные средства. До начала операции отключают участок, фиксируют показания и исключают случайную подачу среды.
После промывки проверяют состав и удаление промывочной среды, состояние прокладок и герметичность соединений. Не следует менять режим насоса, чтобы скрыть рост сопротивления, или считать исправным аппарат без сравнения температур и давления. Повторный пуск выполняют после проверки арматуры, фильтров и доступности контрольных точек.
Частые вопросы
Какие признаки указывают на загрязнение теплообменника?
Смотрят на рост перепада давления, снижение температуры на выходе, изменение расхода и расхождение между режимом насоса и результатом в контуре. Показания снимают до и после теплообменника и сопоставляют с паспортными данными. Дополнительно осматривают фильтры, корпус и соединения, потому что похожие признаки дают воздух, закрытая арматура и утечка.
Почему роста перепада давления недостаточно для вывода?
Перепад может вырасти из-за отложений на поверхности, засорённого фильтра, закрытого участка, изменения расхода или ошибки прибора. Поэтому одновременно проверяют температуры, положение арматуры, состояние насоса и показания манометров. Визуальный осмотр и сравнение с паспортным режимом помогают отличить загрязнение теплообменника от причины в соседнем участке.
Когда выбрать химическую промывку, а когда механическую очистку?
Выбор зависит от вида отложений, материала аппарата, конструкции и допустимого режима промывки. Перед работой фиксируют давление и температуры, осматривают корпус и подтверждают, что причина действительно связана с загрязнением. Химический состав и давление сверяют с паспортом, механическую очистку проводят без повреждения поверхностей. После обоих вариантов проверяют герметичность и режим.
Как проверить результат очистки теплообменника?
После очистки проверяют состояние и посадку прокладок, собирают аппарат без перетяжки и выполняют пробный пуск. Затем сравнивают перепад давления, температуры до и после аппарата и герметичность с записями до работ. Если отклонение сохранилось, осматривают фильтр, арматуру, приборы и проходимость соседнего трубопровода.
Как связать график обслуживания с фактическим состоянием аппарата?
Периодичность проверки, осмотра, промывки и замены прокладок сверяют с паспортом, состоянием теплоносителя и нагрузкой. Записи перепада давления и температур показывают, как быстро меняется режим. Если признаки загрязнения появляются раньше ожидаемого, проверку проводят вне плановой даты и уточняют причину изменения сопротивления.
Какие ошибки опасны при сборке после промывки?
Перетяжка повреждает прокладки и может привести к утечке, а превышение давления промывки нарушает паспортный режим. Перед сборкой проверяют чистоту поверхностей и состояние деталей, после сборки — равномерность затяжки и герметичность. Химические составы удаляют по принятой процедуре и работают в защитных средствах. Повторный пуск выполняют после проверки арматуры и фильтров.
