Оптимальный режим насоса уменьшает расход электроэнергии и поддерживает стабильную температуру обратки, что помогает продлить ресурс котла. Перед запуском проверяют заполнение системы и ограничения паспорта.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Отключить котел и слить теплоноситель из участка обвязки насоса.
- 2Шаг 2
Демонтировать старый насос, очистив фланцевые соединения от старой прокладки.
- 3Шаг 3
Установить новый насос с учетом направления потока и положения вала.
- 4Шаг 4
Заменить прокладки на новые, затянуть болты фланцев равномерно.
- 5Шаг 5
Заполнить систему теплоносителем и стравить воздух из насоса.
- 6Шаг 6
Включить котел и проверить герметичность соединений и работу насоса.
1. Условия установки насоса в существующий контур

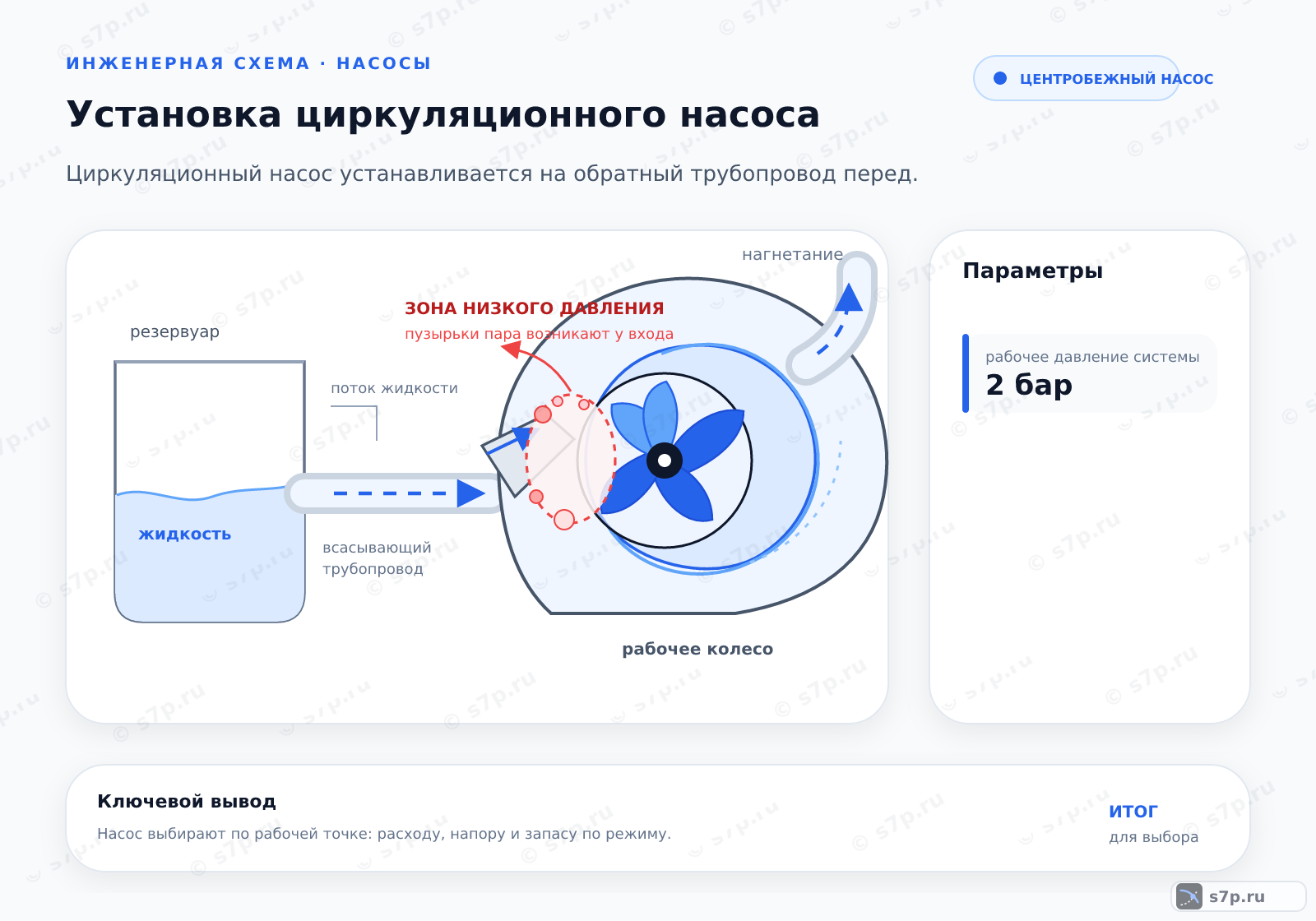

Установка циркуляционного насоса — это включение агрегата в существующий контур с учётом направления потока, положения вала, герметичности и электрической защиты. Место на обратной линии перед котлом задаётся исходной схемой страницы, но окончательное решение сверяют с проектом и паспортом оборудования.
Монтаж должен оставить доступ к крепежу, прокладкам и участку, который требуется перекрыть при обслуживании. Насос не выбирают только по внешнему размеру: учитывают высоту подъёма, производительность, давление, мощность и класс защиты из таблицы. После сборки проверяют не только вращение, но и состояние контура.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
Перед демонтажом отключают котёл, сливают теплоноситель с участка и удаляют старую прокладку с фланцев. Новый насос ставят по направлению потока и положению вала, устанавливают свежие прокладки и затягивают крепёж равномерно. Принудительная циркуляция появляется только после заполнения системы и удаления воздуха.
После заполнения открывают рабочие краны и включают котёл по принятой процедуре. Герметичность соединений проверяют при рабочем режиме, а работу насоса оценивают по шуму, вибрации и изменению температуры обратки. Если появилась течь или поток не устанавливается, агрегат обесточивают и проверяют монтаж.
3. Ключевые параметры
В таблице приведены номинальный диаметр присоединения, высота подъёма, потребляемая мощность, рабочее давление, производительность и класс электрической защиты. Эти показатели описывают совместимость насоса с трубопроводом, гидравлическую способность, нагрузку на сеть и условия безопасности. Для выбора используют их совокупность, а не отдельную строку.
Диаметр и производительность сверяют с фактической обвязкой, высоту подъёма — с сопротивлением контура, давление — с ограничением арматуры и труб. Электрическую мощность и класс защиты проверяют по паспорту и месту установки. Если проектные данные не совпадают с таблицей, приоритет остаётся за проектом и паспортом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный диаметр присоединения | 40 мм | мм | инженерная практика; сверить по паспорту |
| Максимальная высота подъёма | 6 м | м | инженерная практика; сверить по паспорту |
| Потребляемая электрическая мощность | 80 Вт | Вт | инженерная практика; сверить по паспорту |
| Максимальное рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Номинальная производительность | 3 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Класс электрической защиты | 45 IP | IP | инженерная практика; сверить по паспорту |
4. Размещение насоса на обратном трубопроводе

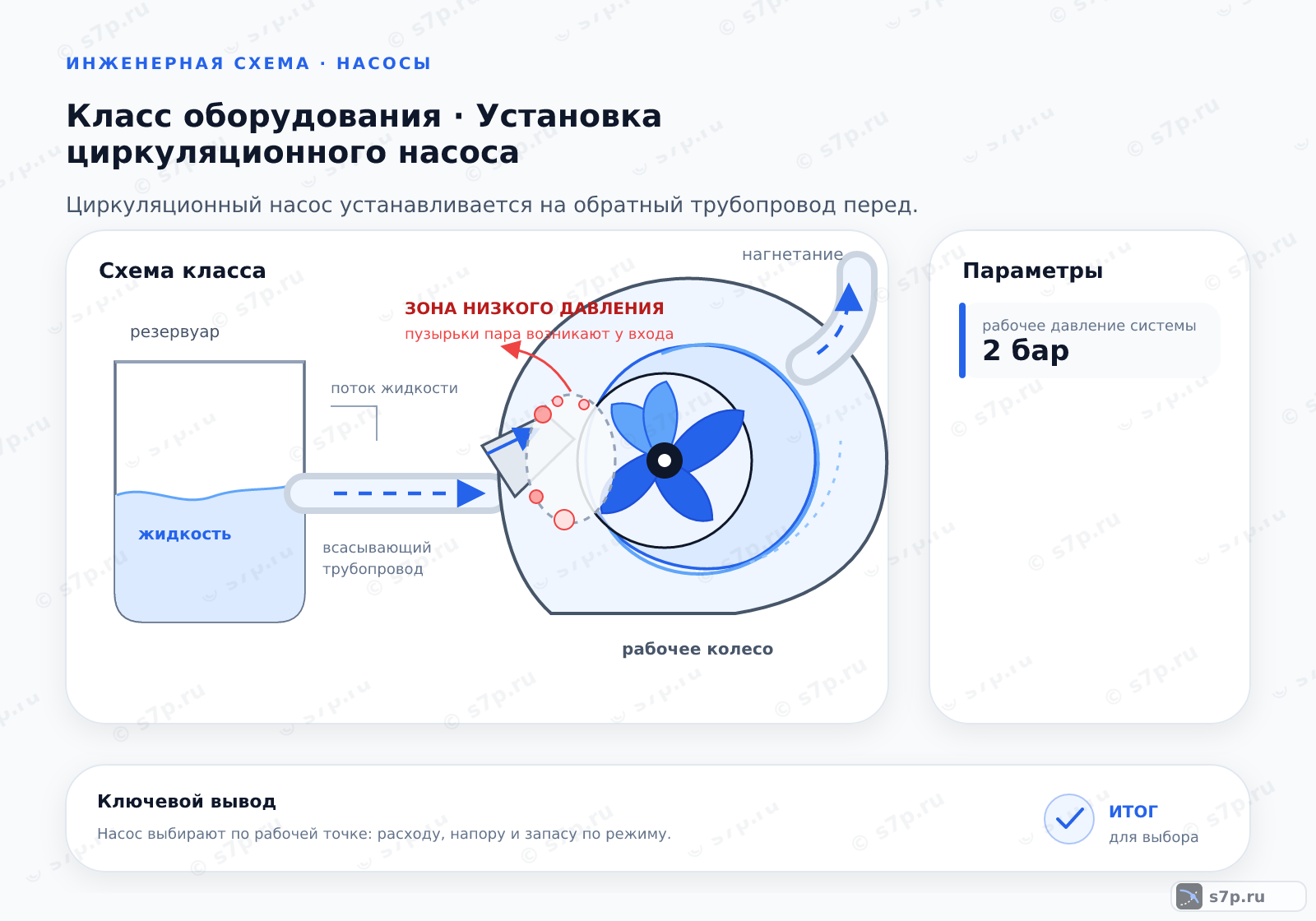

В рабочей схеме насос перемещает теплоноситель по контуру, а положение на обратном трубопроводе согласуется с входом в котёл. До и после агрегата предусматривают возможность перекрытия и разборки соединений. Направление потока задаёт стрелка корпуса, положение вала — требования конструкции.
Схему проверяют после заполнения: удаляют воздух, открывают арматуру и наблюдают за герметичностью. Работа насоса должна сопровождаться устойчивым движением среды без постороннего шума. Несоответствие потока или вибрация указывает на ошибку монтажа, воздух, загрязнение или неподходящий режим.
5. Виды и разновидности
Насос с мокрым ротором охлаждается теплоносителем и обычно имеет простую конструкцию. Сухой ротор отделяет двигатель от жидкости и предъявляет другие требования к обслуживанию. Частотный преобразователь меняет скорость автоматически, ручная регулировка задаёт фиксированный режим. Таблица описывает различия, но не заменяет паспорт.
При сравнении оценивают среду, доступ для обслуживания, способ регулирования, шум и электрические условия. Для мокрого ротора особенно проверяют заполнение и отсутствие воздуха, для сухого — охлаждение двигателя и состояние уплотнений. Перед заменой исполнения сверяют рабочее давление, производительность и присоединение.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: ротор охлаждается теплоносителем, тихий, простой. | инженерная практика; сверить по паспорту |
| Насос с сухим ротором: ротор отделен от жидкости, высокая мощность. | инженерная практика; сверить по паспорту |
| Насос с частотным преобразователем: автоматическая регулировка скорости. | инженерная практика; сверить по паспорту |
| Насос с ручной регулировкой: фиксированная скорость, низкая стоимость. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Крыльчатку не трогают при подключённом питании; перед работой насос и котёл обесточивают. Корпус заземляют, а место выбирают вне зоны возможного затопления. Воздух удаляют до запуска, потому что он нарушает охлаждение и вызывает шум. Соединения и прокладки осматривают до подачи теплоносителя.
Давление ограничивают паспортом насоса и согласуют с рабочим режимом системы. Превышение этого предела нельзя исправлять дросселированием без проверки схемы. После запуска наблюдают за течью, вибрацией, направлением потока и температурой обратки; при отклонении насос отключают для поиска конкретной причины.
Частые вопросы
Где размещают циркуляционный насос в этой схеме?
Исходная схема страницы предусматривает обратный трубопровод перед входом в котёл. Место проверяют по проекту, направлению стрелки на корпусе, положению вала и доступу к крепежу. Около агрегата оставляют возможность перекрыть и слить участок, заменить прокладки и удалить воздух. Одного совпадения диаметра недостаточно: учитывают рабочую точку и паспорт.
Как проходит замена насоса от отключения до запуска?
Сначала отключают котёл и сливают теплоноситель с участка обвязки. Затем снимают старый агрегат, очищают фланцы, ставят новые прокладки и ориентируют насос по направлению потока и положению вала. После равномерной затяжки соединений систему заполняют, удаляют воздух, включают котёл и проверяют герметичность вместе с работой насоса.
Какие параметры проверяют перед покупкой насоса?
Сопоставляют диаметр присоединения, высоту подъёма, производительность, потребляемую мощность, рабочее давление и класс электрической защиты. Высоту и производительность связывают с сопротивлением контура, а давление — с ограничениями труб и арматуры. Значения из таблицы сверяют с паспортом конкретной модели и проектом места установки.
Чем отличаются варианты насоса по устройству и регулированию?
Мокрый ротор охлаждается теплоносителем, сухой отделяет ротор от жидкости. Частотный преобразователь меняет скорость автоматически, ручная регулировка оставляет фиксированный режим. Сравнивают не только способ регулирования, но и среду, шум, доступ к обслуживанию, давление, производительность и электрическую защиту. Применимость подтверждают паспортом и схемой контура.
Что наблюдать сразу после запуска оборудования?
Проверяют отсутствие воздуха, течи и постороннего шума, направление движения и состояние фланцев. Затем наблюдают за температурой обратки, вибрацией и устойчивостью циркуляции. Если соединение мокнет или поток не устанавливается, насос отключают и проверяют прокладки, положение вала, открытие арматуры и заполнение. Изменение настройки не заменяет поиск дефекта монтажа.
Какие ошибки связаны с электрической частью и местом монтажа?
Корпус заземляют, питание отключают перед любым касанием крыльчатки или соединений, а место выбирают вне риска затопления. Влажность и отсутствие заземления создают электрическую опасность. Дополнительно проверяют паспортный класс защиты и рабочее давление. После монтажа соединения должны оставаться доступными для осмотра, а проводка — защищённой от теплоносителя.
