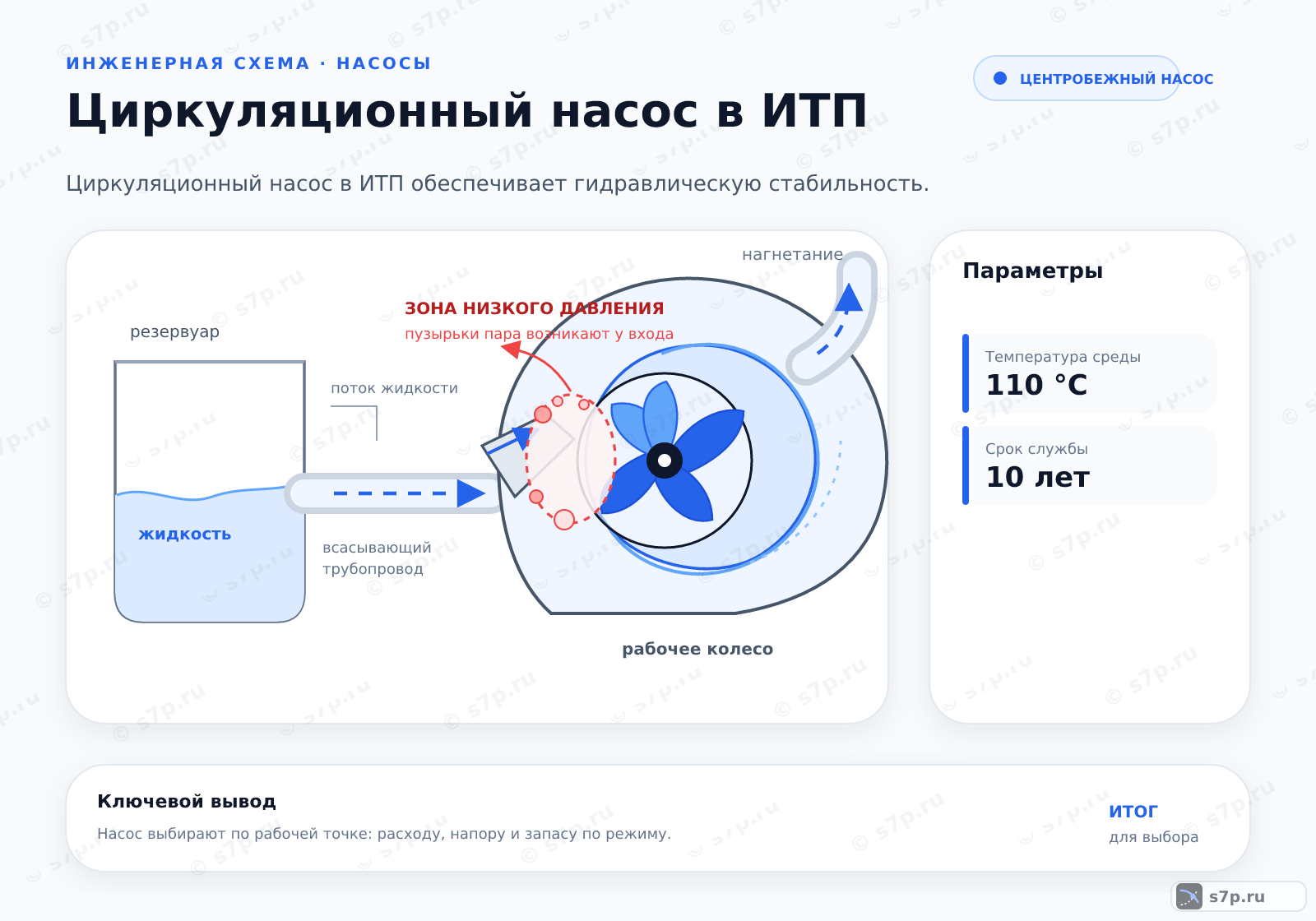

Циркуляционный насос в ИТП обеспечивает гидравлическую стабильность системы отопления, преодолевая сопротивление трубопроводов и радиаторов для поддержания заданного расхода теплоносителя. Правильный подбор напора обеспечивает равномерный прогрев всех радиаторов в системе.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Подбор насоса ИТП по расходу и сопротивлению
Циркуляционный насос в ИТП перемещает теплоноситель через трубопроводы, радиаторы, теплообменники и регулирующую арматуру. Его рабочая точка определяется расходом и сопротивлением контура, поэтому присоединительный диаметр рассматривают только как условие совместимости. Схема должна показывать, какие участки насос обслуживает и где снимаются показания.
В узле проверяют фильтр, обратный путь, запорные органы, уплотнения и опоры. Насос подбирают по фактической гидравлике, а равномерный прогрев оценивают по температуре и расходу в разных участках. Любые выводы подтверждают паспортом оборудования и состоянием сети.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
Перед демонтажом отключают насосную группу, убеждаются в отсутствии напряжения и сбрасывают давление через дренажный кран. Фланцы освобождают равномерно, очищают и собирают с новыми прокладками. После установки соблюдают направление потока, равномерно затягивают крепёж, заполняют систему, удаляют воздух и проверяют герметичность.
Такой порядок нужен для разделения электрической, гидравлической и монтажной причин. Заполненный корпус проверяют до пуска, а после включения оценивают шум, вибрацию, температуру и устойчивость движения. Если циркуляция слабая, сначала проверяют воздух, фильтр и положение арматуры.
- Шаг 1Отключить электропитание насосной группы и проверить отсутствие напряжения.
- Шаг 2Сбросить давление в системе через дренажный кран.
- Шаг 3Открутить крепежные болты фланцевого соединения и демонтировать насос.
- Шаг 4Очистить фланцы и заменить прокладки на новые.
- Шаг 5Установить новый насос, соблюдая направление потока.
- Шаг 6Затянуть крепежные болты с равномерным усилием.
- Шаг 7Заполнить систему водой, стравить воздух и проверить герметичность.
3. Ключевые параметры
В рабочей точке сопоставляют номинальные напор и расход с сопротивлением контура. Дополнительно учитывают максимальное давление, КПД, присоединительный диаметр, мощность двигателя и срок службы. Паспортные пределы относятся к конкретному насосу; они не заменяют проверку схемы, теплоносителя и режима электропитания.
КПД и мощность рассматривают вместе с фактической нагрузкой, а давление — с состоянием труб, фильтра и арматуры. До монтажа проверяют доступ к уплотнениям, возможность снять фильтр и устойчивость опор. Насос, совпадающий с трубой по размеру, всё равно может не попасть в рабочую точку.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный напор | 12 м | м | инженерная практика; сверить по паспорту |
| Номинальный расход | 3 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | ГОСТ Р 54808-2011 |
| КПД насоса | 65 % | % | инженерная практика; сверить по паспорту |
| Диаметр присоединения | 40 мм | мм | инженерная практика; сверить по паспорту |
| Мощность двигателя | 0 кВт | кВт | инженерная практика; сверить по паспорту |
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
4. Обвязка циркуляционного насоса в ИТП
В схеме насос располагают так, чтобы поток проходил через предусмотренный контур без замкнутого перекрытого участка. Направление на корпусе сопоставляют с подающей и обратной линиями, а фильтр и запорную арматуру оставляют доступными. При монтаже учитывают опору трубопровода и возможность безопасно сбросить давление.
Результат проверяют по расходу, температуре и перепаду давления. Обратное вращение, воздух или загрязнение меняют эти признаки и могут напоминать недостаточную мощность. Сначала проверяют монтаж и проходимость, затем регулируют насос и сопоставляют режим с паспортной характеристикой.
5. Виды и разновидности
Насосы с мокрым ротором компактны и тихи, но их КПД и условия применения проверяют по паспорту. Сухой ротор имеет другую конструкцию и требует более сложного обслуживания. Вертикальное или горизонтальное исполнение выбирают по пространству, направлению вала и доступу к ремонту, а частотное управление — по изменению нагрузки.
При сравнении учитывают расход, напор, шум, способ регулирования, электрическую защиту и состояние теплоносителя. Сложная автоматика не компенсирует неправильную рабочую точку или загрязнённый фильтр. Выбранный вариант проверяют в составе общей схемы ИТП и по доступности замены уплотнений.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: бесшумный, компактный, низкий КПД. | ГОСТ Р 54808-2011 |
| Насос с сухим ротором: шумный, высокий КПД, сложное обслуживание. | СП 60.13330.2016 |
| Вертикальный насос: экономия места, специфический монтаж. | инженерная практика |
| Горизонтальный насос: стандартный монтаж, простота обслуживания. | инженерная практика |
| Насос с частотным регулированием: экономия энергии, сложная автоматика. | СП 60.13330.2016 |
6. На что влияет и зачем нужно
Частотный регулятор меняет производительность в зависимости от режима, но его настройку оценивают после проверки рабочей точки. Грязевик задерживает частицы и защищает рабочее колесо, если его можно регулярно очищать. Направление потока на корпусе соблюдают, чтобы исключить обратное вращение и неправильную работу узла.
При изменении нагрузки сравнивают температуру, расход и шум, не делая вывод только по потребляемой мощности. Состояние фильтра, арматуры и уплотнений фиксируют до регулировки. Если режим не стабилизируется, проверяют гидравлическую схему и соответствие насоса сопротивлению контура.
7. Частые ошибки и на что смотреть
Насос запускают только после заполнения системы и удаления воздуха. Давление не должно превышать паспортное, а напорный патрубок нельзя перекрывать при работающем агрегате. До включения проверяют положение арматуры и наличие свободного прохода через фильтр, чтобы не создать неблагоприятный режим.

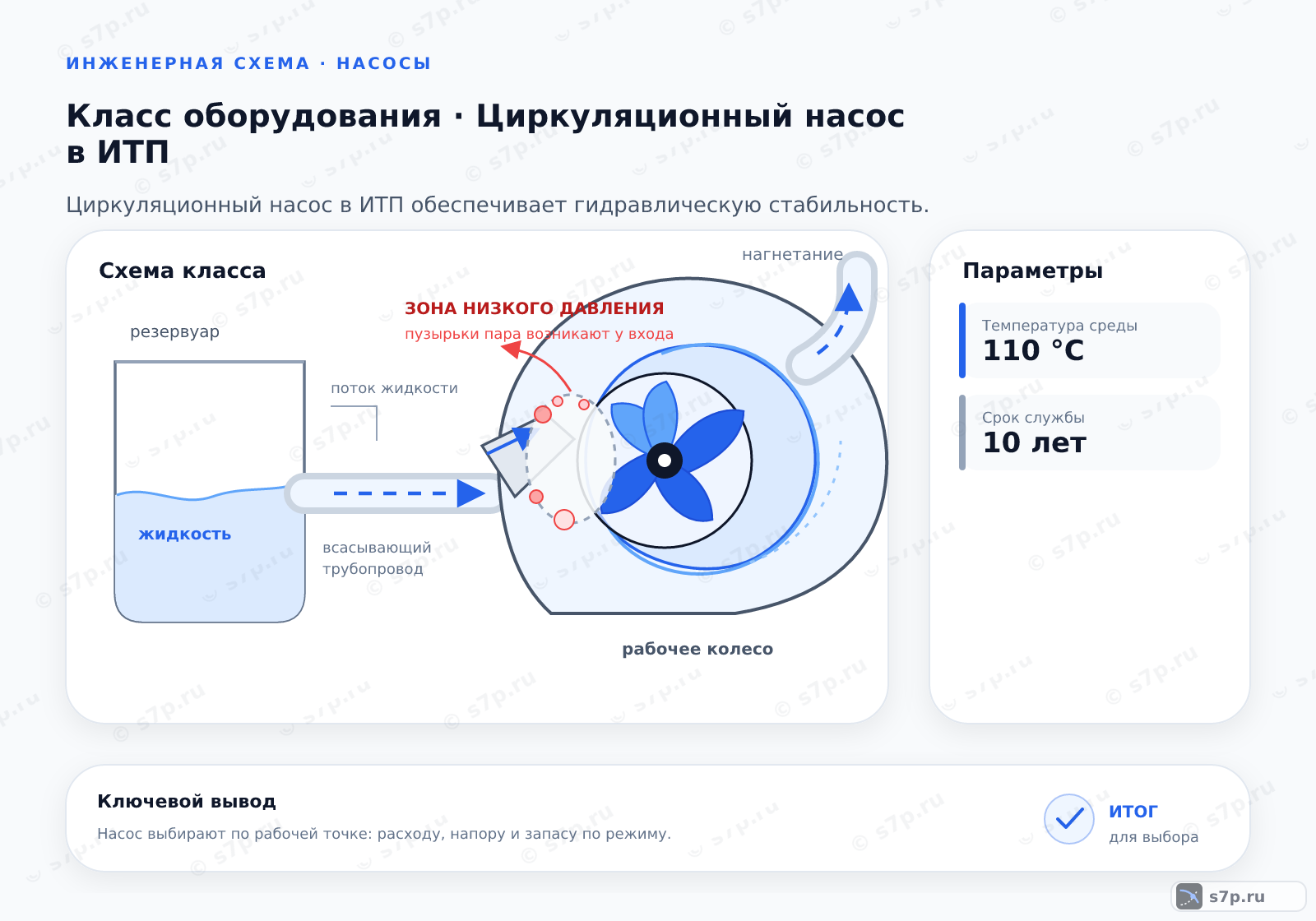

Герметичность торцевых уплотнений контролируют при эксплуатации и после обслуживания. Шум, вибрация и падение расхода могут указывать на кавитацию, воздух, засор или неверную рабочую точку. Причину устраняют по схеме и паспорту, затем проверяют температуру, давление и состояние рабочего колеса.
Частые вопросы
Какие данные нужны для выбора насоса в ИТП?
Нужны требуемые расход и напор, сопротивление трубопроводов, фильтров, арматуры и подключённых потребителей. Дополнительно проверяют давление, температуру теплоносителя, присоединение, мощность, электропитание и доступ к обслуживанию. Номинальные параметры сопоставляют с паспортом конкретной модели. Выбор по диаметру трубы без рабочей точки не подтверждает равномерную циркуляцию.
Чем мокрый ротор отличается от сухого в эксплуатации?
Мокрый ротор компактен и тих, но теплоноситель участвует в его рабочем режиме, поэтому важны заполнение и свойства среды. Сухой ротор обычно выбирают при требовании к высокой эффективности, принимая более сложное обслуживание и шум. Сравнивают также напор, расход, давление, температуру, защиту двигателя и доступ к ремонту.
Зачем ставить грязевик перед циркуляционным насосом?
Грязевик задерживает частицы и уменьшает вероятность повреждения рабочего колеса и засорения проточной части. Он полезен только при правильном направлении и регулярной очистке. При снижении расхода сначала проверяют сетку, затем удаляют воздух и осматривают арматуру. После обслуживания проверяют прокладку, герметичность и свободный проход теплоносителя.
Почему насос работает, но радиаторы прогреваются неравномерно?
Причиной может быть неверная рабочая точка, воздух, засор фильтра, закрытая арматура или обратное направление потока. Сравнивают температуру и расход в доступных участках, проверяют сопротивление сети и положение клапанов. Только после устранения гидравлической причины оценивают настройку насоса. Исправный двигатель сам по себе не гарантирует правильное распределение потока.
Когда частотное управление оправдано в насосной группе?
Частотное управление применяют, когда нагрузка и сопротивление контура меняются, а производительность нужно согласовать с текущим режимом. Перед настройкой проверяют рабочую точку, фильтр, заполнение, направление потока и паспорт. Регулятор не исправляет неверный подбор или кавитацию. Результат оценивают по расходу, температуре, шуму и вибрации.
Что нельзя делать при запуске и остановке насоса?
Нельзя запускать насос без заполнения системы, перекрывать напорный патрубок во время работы или превышать давление из паспорта. Перед пуском удаляют воздух и проверяют положение арматуры. При шуме и падении расхода исключают кавитацию, засор и неисправность уплотнений. После остановки осматривают соединения и фиксируют состояние узла до ремонта.
